SISTEMAS EMBEBIDOS OBJETIVO DEL CURSO Disear e implementar

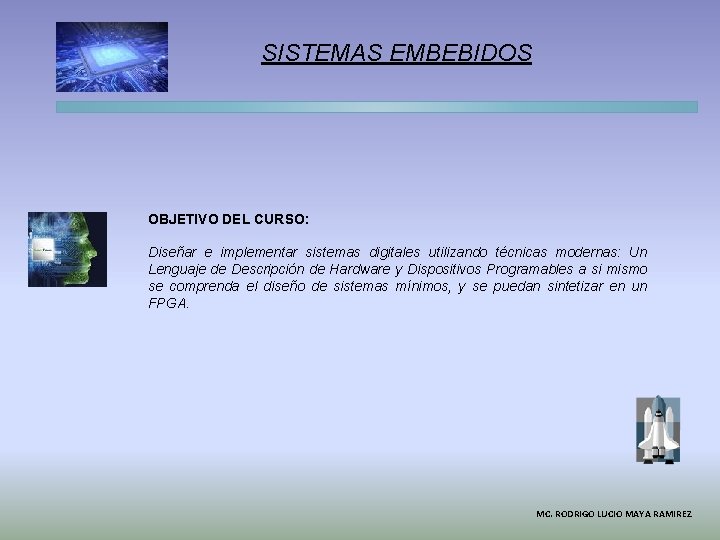

SISTEMAS EMBEBIDOS OBJETIVO DEL CURSO: Diseñar e implementar sistemas digitales utilizando técnicas modernas: Un Lenguaje de Descripción de Hardware y Dispositivos Programables a si mismo se comprenda el diseño de sistemas mínimos, y se puedan sintetizar en un FPGA. MC. RODRIGO LUCIO MAYA RAMIREZ

RESUMEN: En este curso-taller se aborda uno de los más extendidos lenguajes de descripción de hardware, el VHDL, sus utilidades y aplicaciones y las herramientas y metodologías para sintetizar sistemas digitales en FPGAs, que son los dispositivos programables más ampliamente usados para generar tanto prototipos como sistemas finales de aplicación. El aprendizaje se refuerza con simulaciones y prácticas. También se aborda el diseño de sistemas mínimos basados en un microprocesador, y la interconexión de éstos con otros bloques digitales diseñados en VHDL, y sintetizables en un FPGA. Se usan microprocesadores definidos en software y ambientes de desarrollo integrado. MC. RODRIGO LUCIO MAYA RAMIREZ

PROGRAMA DEL CURSO UNIDAD 1 1. 2 1. 3 1. 4 1. 5 1. 6 1. 7. 1 1. 7. 2 1. 7. 3 Lenguajes de descripción de hardware ¿Qué son los HDLs? Diferencias con los Lenguajes de Software Ejemplos de HDLs VHDL Breve Reseña Histórica de VHDL Diseño Digital con VHDL Metodologías de Diseño utilizando VHDL Funcional Arquitectural Físico MC. RODRIGO LUCIO MAYA RAMIREZ

PROGRAMA DEL CURSO UNIDAD 2: 2. 1 2. 2. 2 2. 3. 1 2. 3. 2 2. 4. 1 2. 4. 2 2. 4. 3 2. 4. 4. 1 Dispositivos Lógicos Programables Lógica Programable SPLDs Características Arquitectura CPLDs Características Arquitectura FPGAs Características Aplicaciones y ventajas Diferentes fabricantes de FPGAs Arquitectura de los FPGAs de Xilinx Bloque Lógico Configurable (CLB) Bloque de Entrada-Salida (IOB) Matriz de Interconexiones MC. RODRIGO LUCIO MAYA RAMIREZ

PROGRAMA DEL CURSO UNIDAD 3: 3. 1. 1 3. 1. 2. 2 3. 1. 2. 3 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 3. 9 3. 10 3. 11. 1 3. 11. 2 3. 12 VHDL Estructura de una descripción en VHDL Entidad Arquitectura Descripción Comportamental Descripción Flujo de Datos Descripción Estructural Elementos Léxicos Constantes y variables Tipos de Datos Escalares Datos del tipo Arreglo Estructuras de Ejecución Concurrente Estructuras secuenciales Descripciones Comportamentales Descripciones Estructurales Bibliotecas Subprogramas Funciones Procedimientos Paquetes MC. RODRIGO LUCIO MAYA RAMIREZ

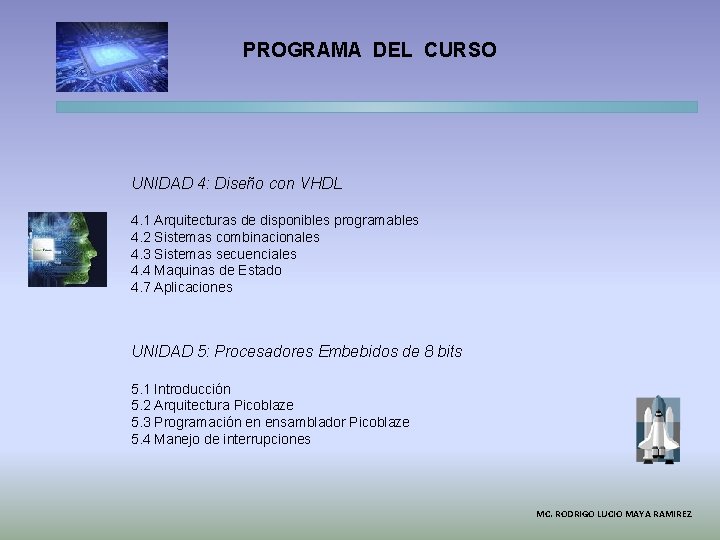

PROGRAMA DEL CURSO UNIDAD 4: Diseño con VHDL 4. 1 Arquitecturas de disponibles programables 4. 2 Sistemas combinacionales 4. 3 Sistemas secuenciales 4. 4 Maquinas de Estado 4. 7 Aplicaciones UNIDAD 5: Procesadores Embebidos de 8 bits 5. 1 Introducción 5. 2 Arquitectura Picoblaze 5. 3 Programación en ensamblador Picoblaze 5. 4 Manejo de interrupciones MC. RODRIGO LUCIO MAYA RAMIREZ

Lenguajes de descripción de hardware (HDLs) Estos lenguajes fueron desarrollados para hacer frente a la creciente complejidad de los diseños. Se puede hacer una analogía con los que se pueden llamar lenguajes de descripción de software. Los HDLs son usados para modelar la arquitectura y comportamiento de sistemas electrónicos discretos. • Se utilizan en la fase de diseño • Necesidad de Simulador lógico Herramienta necesaria para reproducir el comportamiento del sistema modelado Permite la verificación del sistema diseñado. Actualmente existen herramientas software que permiten pasar de dichas descripciones a diseños a nivel de compuertas: SÍNTESIS MC. RODRIGO LUCIO MAYA RAMIREZ

Dominios descriptivos y niveles de abstracción Dominios descriptivos: Comportamiento Se realiza la función sin información de cómo se hace Estructural Los bloques se conectan mediante interconexiones (netlist o esquemas) Físico Localización y propiedades físicas reales MC. RODRIGO LUCIO MAYA RAMIREZ

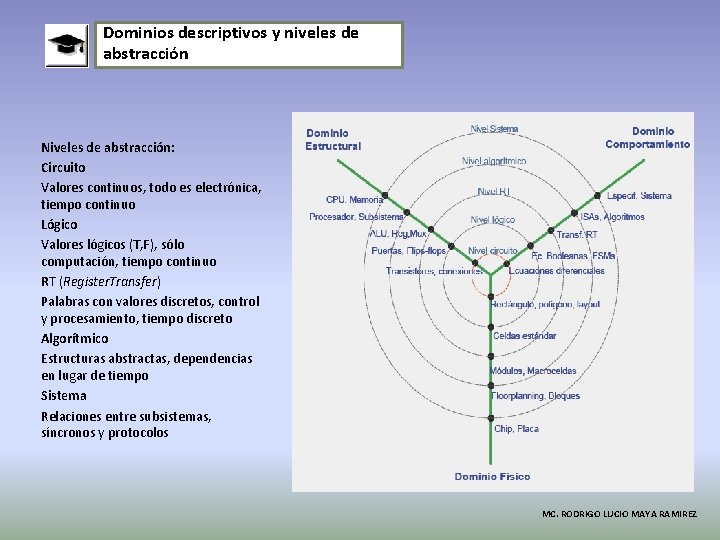

Dominios descriptivos y niveles de abstracción Niveles de abstracción: Circuito Valores continuos, todo es electrónica, tiempo continuo Lógico Valores lógicos (T, F), sólo computación, tiempo continuo RT (Register. Transfer) Palabras con valores discretos, control y procesamiento, tiempo discreto Algorítmico Estructuras abstractas, dependencias en lugar de tiempo Sistema Relaciones entre subsistemas, síncronos y protocolos MC. RODRIGO LUCIO MAYA RAMIREZ

Dominios descriptivos y niveles de abstracción Medidas: Circuito Tiempo de subida y bajada, consumos área Lógico Tiempo de conmutación, skew, área equivalente RT Tiempo de ciclo, márgenes, compuertas equivalentes Algorítmico Latencia, cadencia de datos, número de módulos Sistema Ancho de banda, MIPS. MC. RODRIGO LUCIO MAYA RAMIREZ

Dominios descriptivos y niveles de abstracción Transiciones: Síntesis/Análisis Comportamiento ⇔ estructural Optimización Mejora de una descripción sin variar el nivel de abstracción Generación/Extracción Estructural ⇔ físico Refinamiento/Abstracción Bajar/Subir el nivel de abstracción en el mismo dominio MC. RODRIGO LUCIO MAYA RAMIREZ

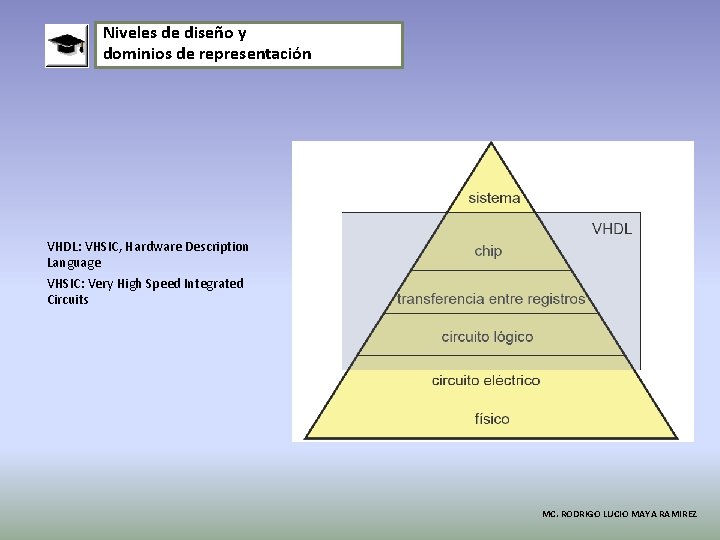

Niveles de diseño y dominios de representación VHDL: VHSIC, Hardware Description Language VHSIC: Very High Speed Integrated Circuits MC. RODRIGO LUCIO MAYA RAMIREZ

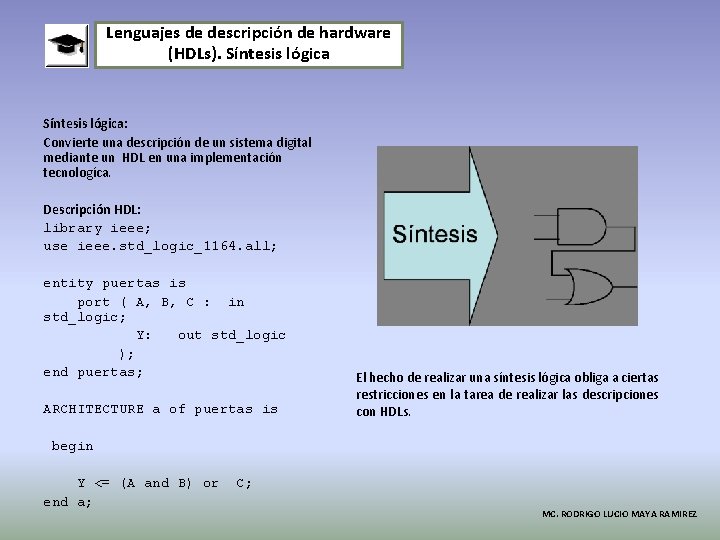

Lenguajes de descripción de hardware (HDLs). Síntesis lógica: Convierte una descripción de un sistema digital mediante un HDL en una implementación tecnologíca. Descripción HDL: library ieee; use ieee. std_logic_1164. all; entity puertas is port ( A, B, C : in std_logic; Y: out std_logic ); end puertas; ARCHITECTURE a of puertas is El hecho de realizar una síntesis lógica obliga a ciertas restricciones en la tarea de realizar las descripciones con HDLs. begin Y <= (A and B) or end a; C; MC. RODRIGO LUCIO MAYA RAMIREZ

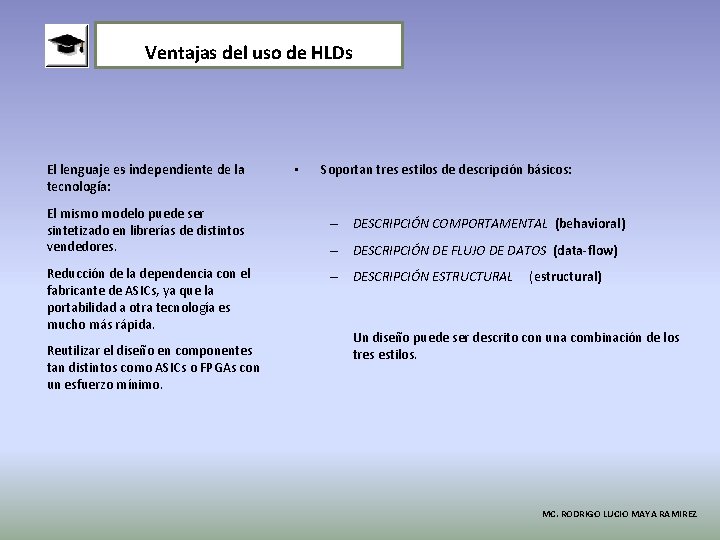

Ventajas del uso de HLDs El lenguaje es independiente de la tecnología: El mismo modelo puede ser sintetizado en librerías de distintos vendedores. Reducción de la dependencia con el fabricante de ASICs, ya que la portabilidad a otra tecnología es mucho más rápida. Reutilizar el diseño en componentes tan distintos como ASICs o FPGAs con un esfuerzo mínimo. • Soportan tres estilos de descripción básicos: – DESCRIPCIÓN COMPORTAMENTAL (behavioral) – DESCRIPCIÓN DE FLUJO DE DATOS (data-flow) – DESCRIPCIÓN ESTRUCTURAL (estructural) Un diseño puede ser descrito con una combinación de los tres estilos. MC. RODRIGO LUCIO MAYA RAMIREZ

Ventajas del uso de HLDs Se puede verificar la funcionalidad del diseño muy pronto en el proceso de diseño. La simulación del diseño a tan alto nivel, antes de la implementación a nivel de compuertas, permite probar la arquitectura y rectificar decisiones en las primeras fases de diseño, con un esfuerzo mucho menor que si se realizase en fases posteriores. Sencillez Como la descripción se centra más en la funcionalidad que en la implementación, resulta más sencillo para una persona comprender qué función realiza el diseño a partir de una descripción HDL que a partir de un esquemático de interconexión de compuertas begin Y <= (A and B) or end a; C; El lenguaje también puede ser usado como medio de comunicación entre diferentes herramientas CAD y CAE. Un programa de captura de esquemáticos puede ser utilizado para generar descripciones HDL del diseño, lo cual puede ser usado como entrada a un simulador. Ahorro de tiempo Facilita las correcciones en el diseño debidas a fallos de diseño o cambio de especificaciones. La existencia de herramientas comerciales automáticas (sintetizadores RTL) que permiten crear descripciones gate-level a partir de los modelos a nivel RTL MC. RODRIGO LUCIO MAYA RAMIREZ

Ventajas del uso de HLDs La propia descripción en el lenguaje de alto nivel sirve como especificación del comportamiento del sistema a diseñar (tanto a nivel funcional como las restricciones temporales), y la interface con el resto del sistema. Los modelos descritos con estos lenguajes, pueden ser verificados fácilmente y de forma precisa por simuladores definidos en base a estos HDL. El lenguaje puede ser usado como un medio de intercambio entre los fabricantes de ASICs y los usuarios de herramientas CAD. Los HDL tienen elementos que permiten el diseño a gran escala, de forma fácil; por ejemplo, componentes, funciones, procedimientos, paquetes. El lenguaje soporta metodologías de diseño diferentes: top-down, bottom-up, o mixtas. El lenguaje soporta jerarquía Un sistema digital puede ser modelado como un conjunto de componentes interconectados. A su vez cada componente puede ser modelado como un conjunto de subcomponentes. MC. RODRIGO LUCIO MAYA RAMIREZ

Ventajas del uso de HLDs Soporta modelos de tiempos síncronos y asíncronos. Posibilidad de implementar distintas técnicas de modelado digital (descripciones de máquinas de estados finitos (FSM), descripciones algorítmicas, redes de Petri, y ecuaciones Booleanas El modelo, a través de los atributos, puede contener información del diseño en sí mismo, no solo de la funcionalidad: por ejemplo, informaciones tales como el área y velocidad. El lenguaje es público y "not propietary" (especialmente en el caso del VHDL). Es un estándar ANSI e IEEE; por lo tanto, los modelos descritos en estos lenguajes (VHDL o VERILOG) son totalmente portables. La capacidad de definir tipos de datos sofisticados, suministra la potencia de describir y simular nuevos diseños a un nivel de abstracción en el cual aún no se barajan detalles de la implementación Los genéricos y atributos facilitan la descripción de modelos parametrizables. MC. RODRIGO LUCIO MAYA RAMIREZ

Inconvenientes del uso de HDLs Supone un esfuerzo de aprendizaje, ya que prácticamente se puede considerar como nueva metodología. Necesaria la adquisición de nuevas herramientas: Simuladores Sintetizadores de HDL, teniendo que mantener el resto de las herramientas para otras fases del diseño. El uso de estos lenguajes hace que involuntariamente se pierda un poco de control sobre el aspecto físico del diseño, dándole una mayor importancia a la funcionalidad de dicho diseño. MC. RODRIGO LUCIO MAYA RAMIREZ

Lenguajes de Descripción de Hardware. Diversos grupos de investigadores empiezan a crear y desarrollar los llamados "lenguajes de descripción de hardware" cada uno con sus peculiaridades, buscando una solución a los problemas que presentaba el diseño de los sistemas complejos. Ejemplos: IDL desarrollado por IBM , TI - HDL de Texas Instruments, ZEUS de General Electric, prototipos de universidades En la actualidad se utilizan fundamentalmente VHDL, Verilog y System. C. Otro HDL, el UDI/L se utiliza exclusivamente en Japón. VHDL (Very High Speed Integrated Circuit Hardware Description Language). Nace como proyecto del Departamento de Defensa (Do. D) de EEUU (año 82) para disponer de una herramienta estándar, independiente para la especificación (modelado y/o descripción) y documentación de los sistemas electrónicos. El IEEE lo adopta y estandariza. Verilog: Software de la firma Gateway y posteriormente de Cadence. Estándar industrial hasta que apareció el VHDL como estándar IEEE. En 1990 Cadence lo hace público y el IEEE lo estandariza en 1995. System. C: es una extensión del C++, que utiliza unas bibliotecas de clase para describir y simular circuitos digitales. Se publicó en 1. 999. MC. RODRIGO LUCIO MAYA RAMIREZ

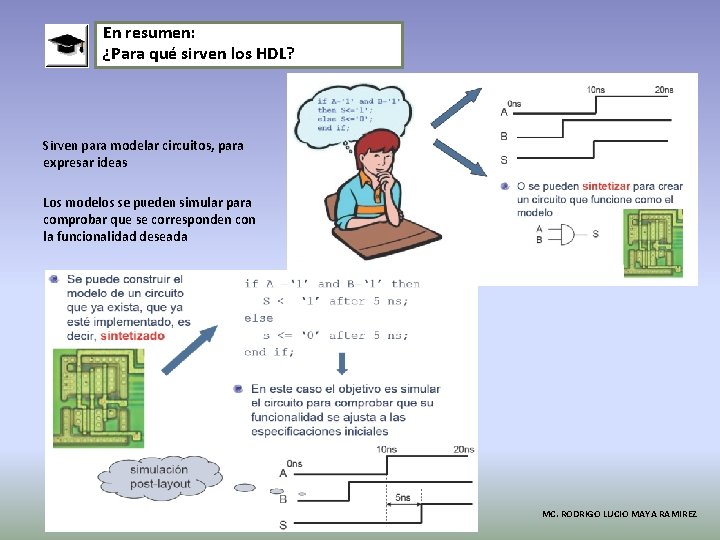

En resumen: ¿Para qué sirven los HDL? Sirven para modelar circuitos, para expresar ideas Los modelos se pueden simular para comprobar que se corresponden con la funcionalidad deseada MC. RODRIGO LUCIO MAYA RAMIREZ

¿Para qué sirven los HDL? Para generar documentación, siempre y cuando los modelos de los circuitos estén bien comentados. Entity bit 8 tobcd is Port( clk: in std_logic; --reloj del sistema, para dividir rst: in std_logic; cuenta: out std_logic_vector(1 downto 0); --para depurar bitin: in std_logic_vector(7 downto 0); --8 bits de entrada seg: out std_logic_vector(6 downto 0); --tiempo a iluminar ctrl. D: out std_logic_vector(3 downto 0; --ctrl de los ánodos bcd: out std_logic_vector(15 downto 0)--para depurar ); End bit 8 tobcd; Para crear bancos de prueba (test- bench), es decir, crear los estímulos y ver los resultados durante la simulación. MC. RODRIGO LUCIO MAYA RAMIREZ

¿Para qué sirven los HDL? Los "Test Bench" pueden ser escritos en el mismo lenguaje que con el que han sido modelados los diseños (HDL). Esto permite un mejor manejo del modelo, ya que se puede asociar el modelo a sus estímulos de simulación. No limitamos el uso de dichos estímulos a un determinado simulador, pudiendo ser reutilizados dichos estímulos aunque se un simulador distinto. Los retardos de propagación y limitaciones temporales, pueden ser descritos con estos HDL MC. RODRIGO LUCIO MAYA RAMIREZ

UNIDAD 2: 2. 1 2. 2. 2 2. 3. 1 2. 3. 2 2. 4. 1 2. 4. 2 2. 4. 3 2. 4. 4. 1 Dispositivos Lógicos Programables Lógica Programable SPLDs Características Arquitectura CPLDs Características Arquitectura FPGAs Características Aplicaciones y ventajas Diferentes fabricantes de FPGAs Arquitectura de los FPGAs de Xilinx Bloque Lógico Configurable (CLB) Bloque de Entrada-Salida (IOB) Matriz de Interconexiones MC. RODRIGO LUCIO MAYA RAMIREZ

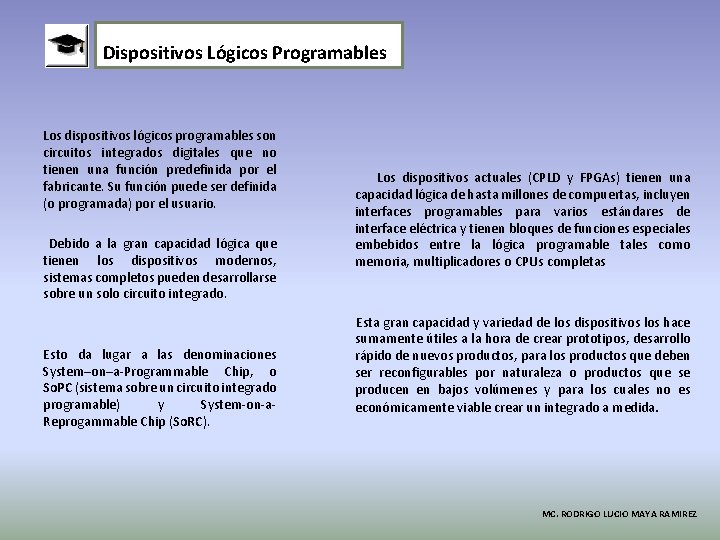

Dispositivos Lógicos Programables Los dispositivos lógicos programables son circuitos integrados digitales que no tienen una función predefinida por el fabricante. Su función puede ser definida (o programada) por el usuario. Debido a la gran capacidad lógica que tienen los dispositivos modernos, sistemas completos pueden desarrollarse sobre un solo circuito integrado. Esto da lugar a las denominaciones System–on–a-Programmable Chip, o So. PC (sistema sobre un circuito integrado programable) y System-on-a. Reprogammable Chip (So. RC). Los dispositivos actuales (CPLD y FPGAs) tienen una capacidad lógica de hasta millones de compuertas, incluyen interfaces programables para varios estándares de interface eléctrica y tienen bloques de funciones especiales embebidos entre la lógica programable tales como memoria, multiplicadores o CPUs completas Esta gran capacidad y variedad de los dispositivos los hace sumamente útiles a la hora de crear prototipos, desarrollo rápido de nuevos productos, para los productos que deben ser reconfigurables por naturaleza o productos que se producen en bajos volúmenes y para los cuales no es económicamente viable crear un integrado a medida. MC. RODRIGO LUCIO MAYA RAMIREZ

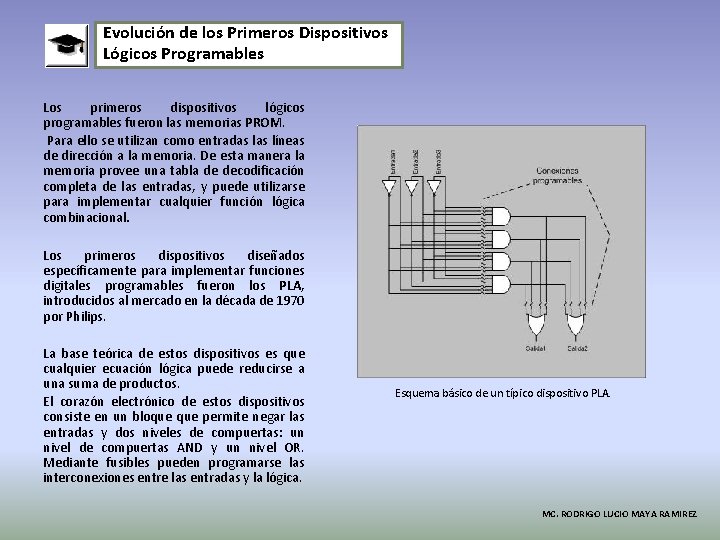

Evolución de los Primeros Dispositivos Lógicos Programables Los primeros dispositivos lógicos programables fueron las memorias PROM. Para ello se utilizan como entradas líneas de dirección a la memoria. De esta manera la memoria provee una tabla de decodificación completa de las entradas, y puede utilizarse para implementar cualquier función lógica combinacional. Los primeros dispositivos diseñados específicamente para implementar funciones digitales programables fueron los PLA, introducidos al mercado en la década de 1970 por Philips. La base teórica de estos dispositivos es que cualquier ecuación lógica puede reducirse a una suma de productos. El corazón electrónico de estos dispositivos consiste en un bloque permite negar las entradas y dos niveles de compuertas: un nivel de compuertas AND y un nivel OR. Mediante fusibles pueden programarse las interconexiones entre las entradas y la lógica. Esquema básico de un típico dispositivo PLA. MC. RODRIGO LUCIO MAYA RAMIREZ

PAL Debido a las limitaciones en la velocidad de las conexiones programables y los problemas en el proceso de manufactura de las PLA, surgieron dispositivos con un solo nivel de lógica programable denominados PAL. Los PAL se basan en el mismo principio que las PLA, pero tienen un nivel de lógica AND programable mientras el nivel de lógica OR es fijo. Esto limita la cantidad de funciones que pueden definirse con un dispositivo dado, así que los fabricantes de PAL los ofrecían en una variedad de configuraciones para adecuarlos a las necesidades del usuario. Esquema de una posible configuración de un PAL. Muchos PAL además incorporaron registros sobre las salidas y realimentación para implementar circuitos secuenciales. MC. RODRIGO LUCIO MAYA RAMIREZ

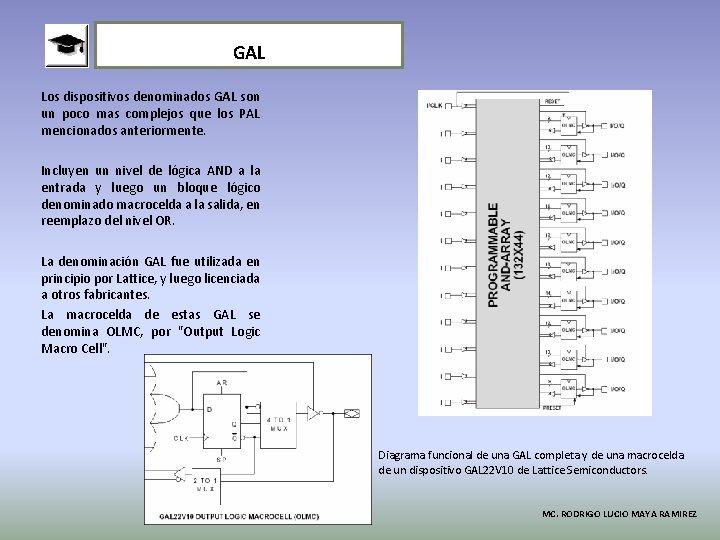

GAL Los dispositivos denominados GAL son un poco mas complejos que los PAL mencionados anteriormente. Incluyen un nivel de lógica AND a la entrada y luego un bloque lógico denominado macrocelda a la salida, en reemplazo del nivel OR. La denominación GAL fue utilizada en principio por Lattice, y luego licenciada a otros fabricantes. La macrocelda de estas GAL se denomina OLMC, por "Output Logic Macro Cell". Diagrama funcional de una GAL completa y de una macrocelda de un dispositivo GAL 22 V 10 de Lattice Semiconductors. MC. RODRIGO LUCIO MAYA RAMIREZ

CPLDs Los CPLDs son dispositivos que combinan varios bloques lógicos similares a las PAL o GAL con una matriz de interconexión programable. Estos dispositivos se fabrican con distintas capacidades para adaptarlos a las necesidades del usuario. Como ejemplo, la familia MAX 7000 de alto rendimiento de Altera se manufactura en versiones desde 32 hasta 512 macroceldas, con 36 a 212 entradas/salidas según el dispositivo y empaquetamiento que se elija. Estructura general CPLD Altera MC. RODRIGO LUCIO MAYA RAMIREZ

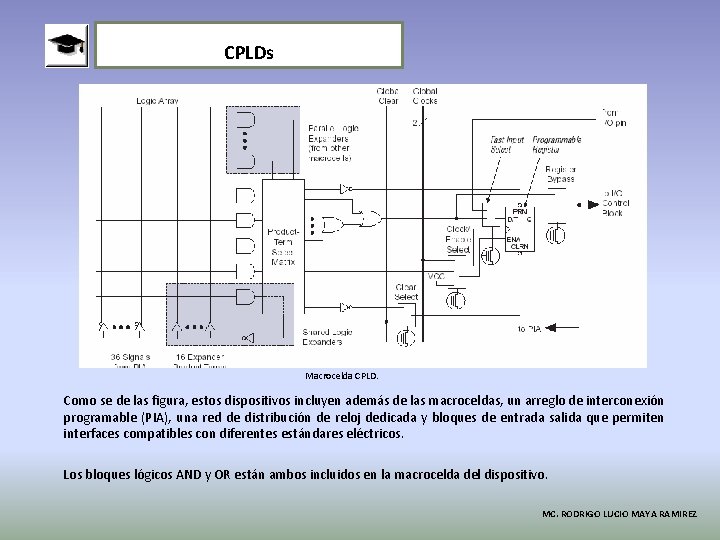

CPLDs Macrocelda CPLD. Como se de las figura, estos dispositivos incluyen además de las macroceldas, un arreglo de interconexión programable (PIA), una red de distribución de reloj dedicada y bloques de entrada salida que permiten interfaces compatibles con diferentes estándares eléctricos. Los bloques lógicos AND y OR están ambos incluidos en la macrocelda del dispositivo. MC. RODRIGO LUCIO MAYA RAMIREZ

FPGAs La arquitectura de una FPGA consiste en arreglos de bloques lógicos que se comunican entre si a través de canales de conexión verticales y horizontales. La principal diferencia entre las FPGA y CPLDs es que en general los bloques lógicos de las FPGA no implementan la lógica usando compuertas sino con generadores de funciones. En la siguiente sección se estudiará en mayor detalle la arquitectura de una FPGA típica. Estructura básica FPGA MC. RODRIGO LUCIO MAYA RAMIREZ

Elementos del FPGA Esta FPGA contiene cinco elementos principales: • Bloque de entrada-salida (IOB o Input-Output Block): estos bloques proveen la interface entre las patitas o "pines" del integrado y la lógica interna. • Bloque lógico configurable (CLB o Configurable Logic Block): Estos son los bloques básicos que se utilizarán en la implementación de un circuito digital. • Bloque de distribución y compensación de reloj (DLL o Delay Locked Loop): Estos bloques controlan los dominios de reloj dentro del integrado y compensan por retardos que pueda haber entre el reloj externo y el interno. • Bloque de memoria (BLOCK RAM): Estos bloques son memorias dedicadas integradas dentro de la lógica programable. • Estructura de interconexión: Es una estructura versátil y multi-nivel de interconexión entre los otros componentes de la FPGA. Diagrama en bloques de una FPGA Spartan IIe de Xilinx MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque Lógico Programable Todas las FPGA tienen algún tipo de bloque lógico programable. Este es el corazón de la FPGA, y permite implementar las diferentes funciones lógicas. Cada CLB esta compuesto por dos bloques iguales denominados “slices”. Cada "slice" contiene dos generadores de funciones y un multiplexor MUXF 5. El multiplexor combina los resultados de los generadores de funciones dentro de cada "slice" del CLB. Las dos "slices" están unidas por un multiplexor MUXF 6, que puede seleccionar la salida de una u otra “slice” hacia la salida del CLB. Esto permite implementar cualquier función de 6 entradas, un multiplexor de 8: 1 o determinadas funciones lógicas de hasta 19 entradas. Además de poder implementarse lógica combinacional, cada “slice” contiene recursos para implementar circuitos secuenciales y operaciones aritméticas eficientes. Esquema del bloque lógico programable (CLB) de una FPGA de la familia Spartan IIe de Xilinx. MC. RODRIGO LUCIO MAYA RAMIREZ

CLBs En esta figura se ven los generadores de funciones, compuesto por una tabla de entrada-salida (LUT o Look-Up Table) de cuatro entradas y una salida. Estas tablas pueden implementar cualquier función lógica de cuatro entradas y una salida, así como también utilizarse como memorias distribuidas de 16 x 1 bit. Las salidas de las LUT pasan a los bloques de control, que contiene lógica que permite optimizar funciones aritméticas. Los elementos que permiten implementar lógica secuencial son los elementos de almacenamiento que se ven sobre las salidas del “slice”. Estos pueden configurarse como flip-flops D con reloj o como latches controlados por nivel. CLB de una FPGA Spartan 3 de Xilinx MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque de Entrada / Salida Las interfaces de entrada-salida son otro de los componentes particulares que tienen las FPGAs. La familia de FPGAs Spartan IIe de Xilinx, por ejemplo, divide las entradas/salidas del integrado en bancos que se pueden configurar para tener una interface con lógica de diferentes estándares eléctricos de manera independiente. Los bancos se configuran aplicando diferentes tensiones de alimentación a los pines denominados Vcc. O y VREF. Al utilizar diferentes valores de Vcc. O para los distintos bancos se podrá tener un sistema con interface a diferentes familias lógicas dentro de la misma FPGA. Las entradas de reloj están asociadas a diferentes bancos de entrada-salida, para permitir que haya diferentes dominios de reloj con interfaces eléctricas diferentes. Distribución de los bancos de entrada/salida en una FPGA Spartan IIe MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque de Entrada / Salida Además de la tensión Vcc. O, para varios de las interfaces lógicas debe configurarse la tensión de referencia VREF y agregarse resistencias de terminación sobre la plaqueta en las entradas-salidas de la FPGA. Cada bloque de entrada-salida tiene una resistencia de “pull-up” y “pull - down” configurables que permiten fijar el valor lógico mediante programación. Los bloques de entrada-salida de muchas FPGAs tienen elementos de almacenamiento integrados que permiten controlar mejor los tiempos de propagación entre los pines del integrado y la lógica interna. Además cada bloque de entrada-salida cuenta con “buffers” programables que pueden configurarse para tres estados y colocar la salidas de la FPGA en alta impedancia (estado ‘Z’). Esquema de un bloque de entrada-salida (IOB) de una FPGA Spartan IIe. MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque de Control de Reloj El sistema de control del reloj consiste en bloques de control integrados a la red de distribución de reloj. La red de distribución de reloj en las FPGA asegura retardos parejos a todos los bloques lógicos de la FPGA. Cada fabricante utiliza una arquitectura diferente para el control y distribución de reloj. La familia Spartan IIe de Xilinx tiene bloques específicos para control de reloj denominados DLL (Delay Locked Loop). Estos bloques sincronizan el reloj interno al reloj externo del sistema, controlan el desplazamiento de fase entre los relojes, sincronizan los diferentes dominios de reloj y aseguran un retardo de distribución del reloj pareja para la lógica interna de la FPGA. Red global de distribución de reloj en la FPGA Spartan IIe MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque de Control de Reloj La familia Stratix de Altera tiene los bloques de control de reloj. Estos bloques (Enhanced PLL) permiten controlar la fase y frecuencia del reloj, el sistema de distribución de reloj y el estándar eléctrico de interface entre otras cosas Esquema de un bloque de control de reloj de la FPGA Stratix de Altera MC. RODRIGO LUCIO MAYA RAMIREZ

Memoria Varias familias de FPGA contienen bloques de memoria embebida integrados con la lógica programable. En general estos bloques básicos de memoria pueden utilizarse en diferentes configuraciones para generar RAMs y ROMs de diferentes tamaños. Además de memorias embebidas, las FPGAs basadas en memoria SRAM pueden usar las tablas LUT de los bloques lógicos como memoria. Este bloque se denomina BLOCK RAM y es una memoria de puerto dual (dual -port), que puede leerse y escribirse al mismo tiempo. Esquema de una celda de memoria básica de la familia Spartan IIe de Xilinx. Estos bloques de memoria pueden usarse como memorias de puerto dual, puerto simple, RAMs o ROMs. Para entender la versatilidad de estos bloques de memoria, en la siguiente tabla se muestran las opciones de configuración. MC. RODRIGO LUCIO MAYA RAMIREZ

Memoria Además de poder configurar cada bloque, varios bloques pueden conectarse utilizando lógica externa para implementar memorias de otros tamaños y colas FIFO o FILO. La figura muestra un bloque de memoria de Actel, que puede configurarse como memoria de puerto simple, dual o multi-puerto. Esquema de un bloque de memoria de Actel configurada como memoria multi-puerto MC. RODRIGO LUCIO MAYA RAMIREZ

Bloque de Procesamiento de Señal Varias FPGA contienen bloques específicos que optimizan en hardware ciertas funciones especiales. Las FPGA de la familia Stratix de Altera, por ejemplo, contienen uno o más módulos de procesamiento de señal entre los bloques de lógica programable de propósito general. Estos bloques permiten desarrollar ciertas funciones específicas típicas de las aplicaciones de procesamiento de señal de manera muy eficiente. Pueden configurarse de varias maneras diferentes según las necesidades del usuario. Como muestra la figura, este bloque contiene lógica para implementar operaciones de multiplicación-acumulación que requerirían de muchos recursos y ciclos de reloj si se implementaran utilizando lógica de propósito general. Al igual que los otros bloques, los bloques específicos pueden interconectarse a los demás bloques utilizando la matriz de interconexión programable de la FPGA. Bloque de procesamiento de señal de la familia Stratix de Altera MC. RODRIGO LUCIO MAYA RAMIREZ

CPUs Embebidas La familia de FPGAs de Xilinx Virtex II-PRO contiene una CPU Power PC 405 de IBM y lógica de interconexión embebida dentro de lógica programable. Esto permite utilizar toda la potencia de una CPU integrada con la flexibilidad de los periféricos diseñados mediante lógica programable. Los bloques específicos integrados en el silicio de las FPGAs se denominan "hardcores". Altera ofrece la FPGA Excalibur que contiene un microcontrolador ARM 922 T integrado a un costado de lógica programable. La lógica programable del Excalibur puede ser de hasta un millón de compuertas. El micro es de arquitectura RISC de 32 bits, y puede correr a una frecuencia de reloj de hasta 200 MHz. Por otro lado también pueden diseñarse microcontroladores o procesadores usando solamente la lógica de configuración de las FPGAs. Altera ofrece el microcontrolador Nios, de tecnología RISC de 16 bits que puede utilizarse sobre varias de las FPGA de Altera. A este tipo de diseño se lo denomina "softcore", ya que a FPGA no tiene ningún bloque específico para la CPU implementado sobre el circuito integrado. Hay muchos micros "softcore" públicos y propietarios. Xilinx ofrece el Microblaze y Actel ofrecerá un micro de la familia ARM. MC. RODRIGO LUCIO MAYA RAMIREZ

Matriz de interconexión Para poder implementar circuitos lógicos, los elementos lógicos presentados en las secciones anteriores no solo deben configurarse adecuadamente sino que también deben conectarse entre si. La estructura de interconexión interna de un PLD consiste en un conjunto de alambres o trazas que pueden conectarse mediante elementos de conexión programables. Las herramientas de “localización e interconexión” (place and route) son las encargadas de decidir en que elementos lógico se implementará la lógica diseñada por el usuario y como deben programarse las interconexiones para que el diseño funcione según las especificaciones de tiempo y retardos que se han definido. MC. RODRIGO LUCIO MAYA RAMIREZ

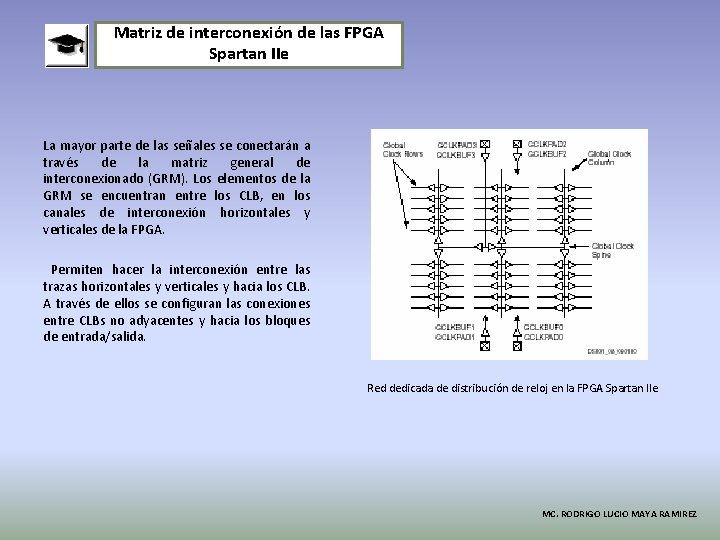

Matriz de interconexión de las FPGA Spartan IIe de Xilinx Estas FPGA tienen dos niveles de interconexión. Por un lado tienen una interconexión de propósito general a través de la matriz de interconexionado general o GRM por sus siglas en inglés. Por otro lado contienen recursos de interconexión local. Además de los ya mencionados, las FPGA Spartan IIe contienen recursos de interconexión dedicados a señales de tres estados, de entradasalida y recursos de interconexión global para la distribución de reloj y señales específicas. Los recursos de interconexión local, mostrados en la Figura 31, permiten hacer las conexiones entre los elementos internos de un bloque lógico o CLB, como las tablas de búsqueda (LUT), los flip -flop y las realimentaciones dentro del CLB. Caminos de interconexión local en la FPGA Spartan IIe Además, el interconexionado a este nivel provee conexiones a la matriz de interconexionado general y a los CLB adyacentes. Las conexiones a los CLB adyacentes permiten optimizar los diseños al evitar los retardos y la utilización de recursos de la matriz general de interconexionado. MC. RODRIGO LUCIO MAYA RAMIREZ

Matriz de interconexión de las FPGA Spartan IIe La mayor parte de las señales se conectarán a través de la matriz general de interconexionado (GRM). Los elementos de la GRM se encuentran entre los CLB, en los canales de interconexión horizontales y verticales de la FPGA. Permiten hacer la interconexión entre las trazas horizontales y verticales y hacia los CLB. A través de ellos se configuran las conexiones entre CLBs no adyacentes y hacia los bloques de entrada/salida. Red dedicada de distribución de reloj en la FPGA Spartan IIe MC. RODRIGO LUCIO MAYA RAMIREZ

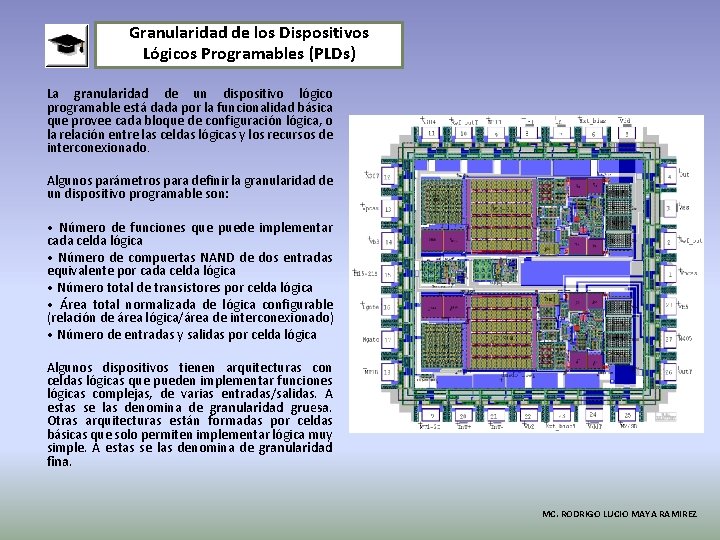

Granularidad de los Dispositivos Lógicos Programables (PLDs) La granularidad de un dispositivo lógico programable está dada por la funcionalidad básica que provee cada bloque de configuración lógica, o la relación entre las celdas lógicas y los recursos de interconexionado. Algunos parámetros para definir la granularidad de un dispositivo programable son: • Número de funciones que puede implementar cada celda lógica • Número de compuertas NAND de dos entradas equivalente por cada celda lógica • Número total de transistores por celda lógica • Área total normalizada de lógica configurable (relación de área lógica/área de interconexionado) • Número de entradas y salidas por celda lógica Algunos dispositivos tienen arquitecturas con celdas lógicas que pueden implementar funciones lógicas complejas, de varias entradas/salidas. A estas se las denomina de granularidad gruesa. Otras arquitecturas están formadas por celdas básicas que solo permiten implementar lógica muy simple. A estas se las denomina de granularidad fina. MC. RODRIGO LUCIO MAYA RAMIREZ

Granularidad de los Dispositivos Lógicos Programables (PLDs) La granularidad de un dispositivo lógico influirá en la manera que se implemente una función lógica dada, en su frecuencia máxima de funcionamiento y en la utilización que se hace del dispositivo. Un bloque lógico grande puede implementar lógica más compleja y por lo tanto se necesitan menos bloques para una función dada. Por otro lado cada bloque consume más área que puede desaprovecharse. Una arquitectura de granularidad fina será típicamente más densa y tendrá menor retardo de interconexión entre celda y celda. Sin embargo, para una función dada, se deberán conectar un mayor número de celdas. En general la mejor granularidad dependerá de la aplicación y las restricciones que hay sobre el diseño. Bloque Lógico (Logic Tile) de la Pro. Asic. Plus de Actel MC. RODRIGO LUCIO MAYA RAMIREZ

Granularidad de los Dispositivos Lógicos Programables (PLDs) Arquitecturas con granularidad fina • Celdas implementan funciones lógicas parciales de n entradas • Relación de entradas a registros por celda muy baja (2/4 a 1) • Ejemplo: Pro. Asic. Plus de Actel Arquitecturas con granularidad media • Celdas implementan funciones completas de n entradas • Relación de entradas a registros por celda de 6/8 a 1 • Buenas para implementar máquinas de estado y lógica secuencial compleja • Ejemplo: Xilinx Spartan 3 Arquitecturas con granularidad gruesa • Celdas estilo PLD de arreglos de términos • Relación de entradas a registros de 32 a 1 • Buenas para lógica combinacional como decodificación de direcciones, funciones aritméticas, • Pobres para arquitecturas con colas (pipelines) • Ejemplo: Altera MAX 3000 Arquitecturas mixtas • Combinan celdas con granularidad fina y gruesa • Muchas veces tienen recursos de interconexión dedicados para cada tipo de celda • Ejemplo: isp. XPGA de Lattice Semiconductors MC. RODRIGO LUCIO MAYA RAMIREZ

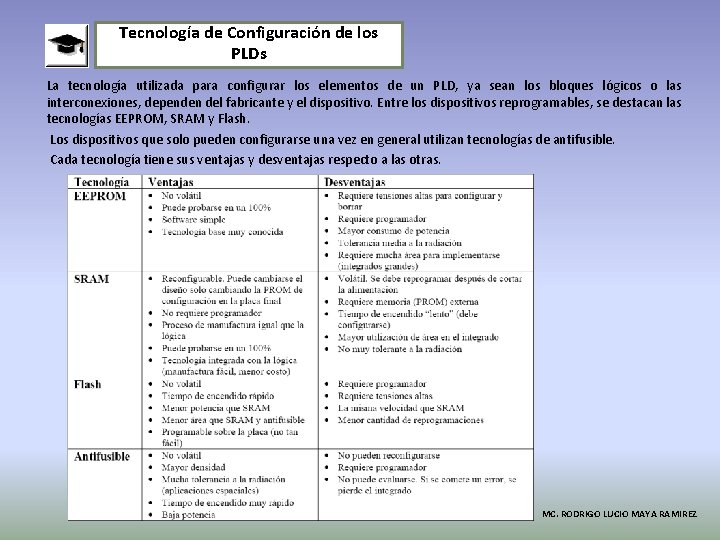

Tecnología de Configuración de los PLDs La tecnología utilizada para configurar los elementos de un PLD, ya sean los bloques lógicos o las interconexiones, dependen del fabricante y el dispositivo. Entre los dispositivos reprogramables, se destacan las tecnologías EEPROM, SRAM y Flash. Los dispositivos que solo pueden configurarse una vez en general utilizan tecnologías de antifusible. Cada tecnología tiene sus ventajas y desventajas respecto a las otras. MC. RODRIGO LUCIO MAYA RAMIREZ

Tendencias Actuales y Futuras • Desarrollo de FPGAs con mayor capacidad, más velocidad, menos consumo de potencia y menor costo. • Integración en hardware sobre las lógicas programables de bloques específicos como ALUs, componentes para procesamiento digital de señal, integración con u. P y u. C, memorias, etc. • Integración y mezcla entre FPGAs y circuitos integrados de propósito específico (ASICs). Componentes que pueden pasar directamente de un prototipo sobre una FPGA a un ASIC sin esfuerzo de diseño adicional. • Cambios en las herramientas de software para tener mayor integración entre los diferentes usuarios y en los distintos pasos del proyecto. Esto incluye el manejo de grupos de trabajo, el manejo de la propiedad intelectual, la documentación de proyectos integrada a las herramientas de diseño, la transferencia de los diseños para FPGAs a ASICs, etc. • • • Integración con herramientas y otros software de desarrollo de mayor nivel, como son Matlab y herramientas para el diseño integrado de software y hardware. (HW-SW co-design). Integración del manejo de configuración de FPGAs con las herramientas de diseño de circuitos impresos (PCBs), para poder configurar el interconexionado interno del So. PC de manera integral con el conexionado hacia los componentes externos. Instrumentos, tales como analizadores lógicos, que permiten observar la lógica de interna de las FPGA en tiempo real al mismo tiempo que se observan otras señales, externas a la FPGA. Sistemas con aplicaciones que utilicen la reconfiguración o reprogramación de las FPGAs directamente en el producto final según la necesidad del momento. Integración de bloques lógicos programables alrededor de lógica fija en ASICs o integrados estándar. MC. RODRIGO LUCIO MAYA RAMIREZ

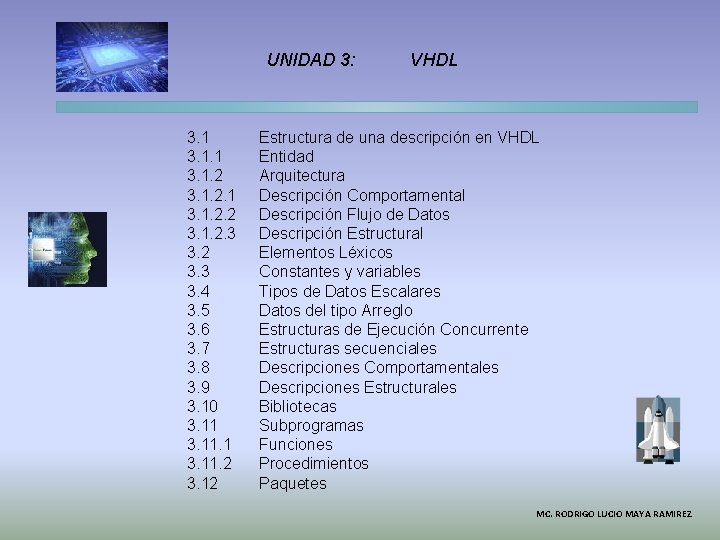

UNIDAD 3: 3. 1. 1 3. 1. 2. 2 3. 1. 2. 3 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 3. 9 3. 10 3. 11. 1 3. 11. 2 3. 12 VHDL Estructura de una descripción en VHDL Entidad Arquitectura Descripción Comportamental Descripción Flujo de Datos Descripción Estructural Elementos Léxicos Constantes y variables Tipos de Datos Escalares Datos del tipo Arreglo Estructuras de Ejecución Concurrente Estructuras secuenciales Descripciones Comportamentales Descripciones Estructurales Bibliotecas Subprogramas Funciones Procedimientos Paquetes MC. RODRIGO LUCIO MAYA RAMIREZ

Historia Surge a principios de los ’ 80 s del proyecto DARPA (del Departamento de Defensa de los EE. UU. ) llamado VHSIC (Very High Speed Integrated Circuits) Se utiliza como forma de describir circuitos integrados: • Crisis del ciclo de vida del HW: Cada vez los circuitos integrados eran más complejos, y el coste de reponerlos cada vez era mayor, básicamente porque no estaban correctamente documentados. VHDL nació como una manera estándar de documentar circuitos. • El uso de VHDL permitió comprobar que el tiempo de diseño de los circuitos se reducía, porque se podían crear directamente de su descripción: utilidad de la síntesis. • En 1987 el trabajo se cedió a la IEEE, y a partir de ese momento es un estándar abierto. VHDL: VHSIC Hardware Description Language VHSIC: Very High Speed Integrated Circuits MC. RODRIGO LUCIO MAYA RAMIREZ

Evolución 1980: El departamento de defensa de los EEUU funda el proyecto para crear un HDL estándar dentro del programa VHSIC. 1981: Woods Hole Workshop, reunión inicial entre el Gobierno, Universidades e Industria. 1983: Se concedió a Intermetrics, IBM y Texas Instruments el contrato para desarrollar VHDL. 1985: Versión 7. 2 de dominio público. 1987: El IEEE lo ratifica como su estándar 1076 (VHDL-87). 1993: El lenguaje VHDL fue revisado y ampliado, pasando a ser estándar 1076 ‘ 93 (VHDL-93). 2000: Última modificación de VHDL MC. RODRIGO LUCIO MAYA RAMIREZ

VHDL: Características Generales VHDL: lenguaje orientado a la descripción o modelado de Hardware similar a lenguajes de alto nivel de propósito general (ADA en especial): de ellos hereda: Concepto de tipo de datos, con posibilidad de definir nuevos tipos facilita la descripción de circuitos con diversos niveles de abstracción. Sentencias de control de flujos (if, for while). Junto con la característica anterior potencia para desarrollar algoritmos. Capacidad de estructurar el código (subprogramas, funciones o procedimiento), permite afrontar algoritmos complejos. Posibilidad de utilizar y desarrollar bibliotecas de diseño, Incorpora conceptos específicos para el modelado del hardware, como concurrencia y ciclo de simulación. MC. RODRIGO LUCIO MAYA RAMIREZ

Estado actual y alternativa En la actualidad el diseño mediante esquemas no es una alternativa realista en ningún proyecto, por ejemplo Gforce 4 tiene 65 M transistores y 800. 000 líneas de código Verilog. La alternativa estándar es usar un HDL Verilog: Costa Oeste de EEUU, para ASICs, menos verboso, más parecido a C, menos expresivo. VHDL: Costa Este y Europa, para FPGAs, más descriptivo, más parecido a PASCAL y ADA, más expresivo. El diseño se sintetiza a partir de un HDL, pero gran parte del diseño y la verificación se realiza con lenguajes estándares C y Matlab VHDL es el estándar para FPGAs en proyectos industriales de moderada complejidad. MC. RODRIGO LUCIO MAYA RAMIREZ

¿Futuro? Los lenguajes de descripción de hardware también tienen limitaciones: Metodología de diseño nueva, exige un cambio de mentalidad con respecto al Software No permiten re usar código SW para HW. Poseen enorme reusabilidad intrínseca. La decisión HW/SW se debe hacer antes de la codificación La simulación es lenta, siempre hay que recurrir a una simulación algorítmica usando lenguajes SW Como respuesta a esto, hay varias iniciativas para describir HW usando lenguajes de alto nivel, tipo SW Handel-C, System-C Forge (Java) Superlog MC. RODRIGO LUCIO MAYA RAMIREZ

Estructura de un diseño en VHDL MC. RODRIGO LUCIO MAYA RAMIREZ

Elementos de descripción VHDL Bibliotecas (Library) • Almacenan los elementos de diseño: tipo de datos, operadores, componentes, objetos, funciones, . . . • Esos elementos de diseño se organizan en Paquetes Packages: son unidades de almacenamiento de elementos y tienen que hacerse “visibles” para poder ser utilizados. • Hay 2 bibliotecas que siempre son visibles por defecto: std (la standard) y work (la de trabajo) y que no es necesario declarar Entidades (Entity) Es el modelo de interfaz de un circuito con el exterior mediante unas terminales de entrada y de salida. Es la caja negra que define las entradas y salidas. Arquitectura (Architecture) Describe el funcionamiento del circuito. Una unidad hardware se puede visualizar como una caja negra, el interfaz de la “caja negra” está completamente definida. El interior está oculto En VHDL la caja negra se denomina entidad La entidad describe la E/S del diseño Para describir su funcionamiento se asocia una implementación que se denomina arquitectura La arquitectura describe el contenido del diseño. MC. RODRIGO LUCIO MAYA RAMIREZ

Puertos de una entidad Cada una de las posibles conexiones se denomina PORT y consta de: Un nombre, que debe ser único dentro de la entidad. Una lista de propiedades, como: la dirección del flujo de datos, entrada, salida, bidireccional y se conoce como modo del puerto. los valores que puede tomar el puerto: '0’, '1' o (‘Z’), etc. , los valores posibles dependen de lo que se denomina tipo de señal. Los puertos son una clase especial de señales que además añade el modo al tipo de señal e 0 e 2 e 1 salida 0 salida 1 caja MC. RODRIGO LUCIO MAYA RAMIREZ

Modos de un Puerto Indican la dirección y si el puerto puede leerse o escribirse dentro de la entidad. IN: Una señal que entra en la entidad y no sale. La señal puede ser leída pero no escrita. OUT: Una señal que sale fuera de la señal y no es usada internamente. La señal no puede ser leída dentro de la entidad. BUFFER: Una señal que sale de la entidad y también es realimentada dentro de la entidad. INOUT: Una señal que es bidireccional, entrada/salida de la entidad. MC. RODRIGO LUCIO MAYA RAMIREZ

Estructura de un diseño en VHDL MC. RODRIGO LUCIO MAYA RAMIREZ

Declaración de entidad MC. RODRIGO LUCIO MAYA RAMIREZ

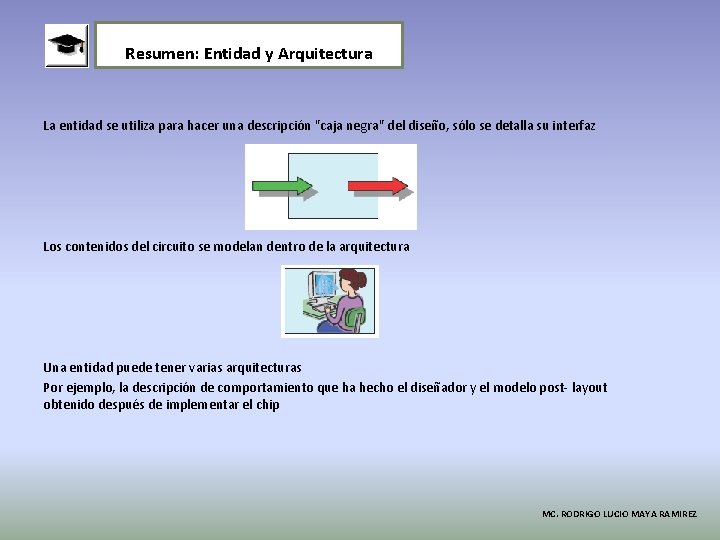

Resumen: Entidad y Arquitectura La entidad se utiliza para hacer una descripción "caja negra" del diseño, sólo se detalla su interfaz Los contenidos del circuito se modelan dentro de la arquitectura Una entidad puede tener varias arquitecturas Por ejemplo, la descripción de comportamiento que ha hecho el diseñador y el modelo post- layout obtenido después de implementar el chip MC. RODRIGO LUCIO MAYA RAMIREZ

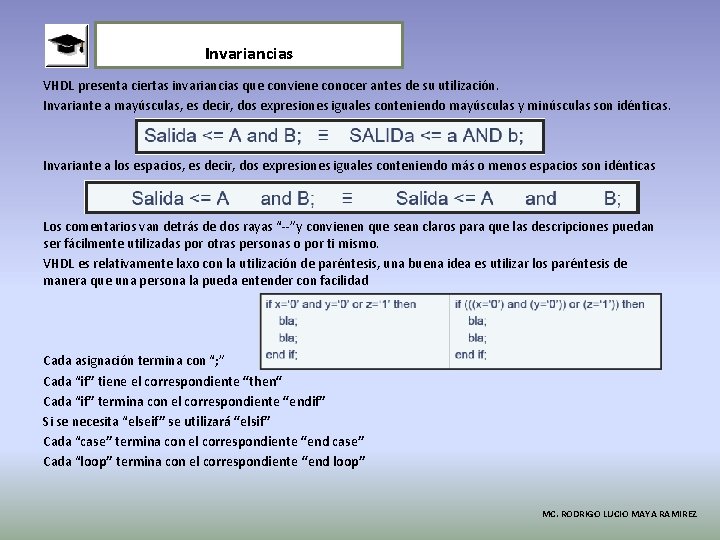

Invariancias VHDL presenta ciertas invariancias que conviene conocer antes de su utilización. Invariante a mayúsculas, es decir, dos expresiones iguales conteniendo mayúsculas y minúsculas son idénticas. Invariante a los espacios, es decir, dos expresiones iguales conteniendo más o menos espacios son idénticas Los comentarios van detrás de dos rayas “--”y convienen que sean claros para que las descripciones puedan ser fácilmente utilizadas por otras personas o por ti mismo. VHDL es relativamente laxo con la utilización de paréntesis, una buena idea es utilizar los paréntesis de manera que una persona la pueda entender con facilidad Cada asignación termina con “; ” Cada “if” tiene el correspondiente “then“ Cada “if” termina con el correspondiente “endif” Si se necesita “elseif” se utilizará “elsif” Cada “case” termina con el correspondiente “end case” Cada “loop” termina con el correspondiente “end loop” MC. RODRIGO LUCIO MAYA RAMIREZ

Identificadores. Son las palabras que se utilizan para identificar a las funciones, señales, puertos, variables, etc. Es conveniente que dichas palabras proporcionen información suficiente para que la descripción sea fácilmente reutilizable. El identificador debe dar suficiente información para su uso. El identificador puede ser tan largo como se quiera, pero un nombre demasiado largo es complicado de utilizar, y demasiado corto quizá proporcione poca información. El identificador puede contener cualquier combinación de las letras (AZ y a-z) números (0 -9 ) y el sub-guión (“_”) El identificador debe empezar por un carácter alfabético. El identificador no puede termina con el sub-guión (“_”) Son palabras que no se pueden utilizar como identificadores MC. RODRIGO LUCIO MAYA RAMIREZ

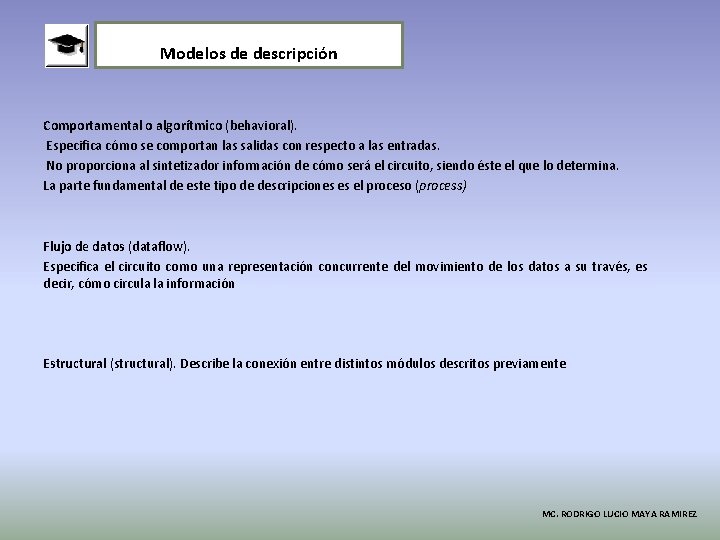

Modelos de descripción Comportamental o algorítmico (behavioral). Especifica cómo se comportan las salidas con respecto a las entradas. No proporciona al sintetizador información de cómo será el circuito, siendo éste el que lo determina. La parte fundamental de este tipo de descripciones es el proceso (process) Flujo de datos (dataflow). Especifica el circuito como una representación concurrente del movimiento de los datos a su través, es decir, cómo circula la información Estructural (structural). Describe la conexión entre distintos módulos descritos previamente MC. RODRIGO LUCIO MAYA RAMIREZ

Modelos de descripción VHDL Como hemos visto, la arquitectura (architecture), en VHDL describe la función que realiza una entidad (entity). La arquitectura se compone de dos partes: la parte declarativa en la que se encuentran las definiciones de las señales, funciones, tipos, procedimientos, etc. . a utilizar. y el cuerpo de la descripción, consistente en una sucesión de asignaciones concurrentes y procesos que modelan la entidad. MC. RODRIGO LUCIO MAYA RAMIREZ

Concurrencia del hardware El hardware es concurrente, es decir, los circuitos coexisten en el tiempo y por lo tanto trabajan al mismo tiempo. Este chip tiene tres compuertas que funcionan simultáneamente No se puede modelar con un lenguaje como C: S 1 = A and B; S 2 = C or D; S 3 = C xor D; Las tres puertas funcional al mismo tiempo ¡no una después de la otra! La solución al problema anterior es que aunque la ejecución sea secuencial, las asignaciones no tengan tiempo de ejecución: S 1 <= A and B; S 2 <= C or D; S 3 <= C xor D; El valor de S será el correcto una vez que se hayan propagado los tiempos de retardo de las compuertas. No hay que olvidar que se trata de modelar circuitos reales, no virtuales, y las señales necesitan que transcurra el tiempo para tomar un valor MC. RODRIGO LUCIO MAYA RAMIREZ

Sentencias concurrentes Características: Se ejecutan de forma asíncrona unas respecto de las otras en el mismo tiempo de simulación. El orden en que se escriban es indiferente, no siguen un orden de ejecución predefinido. –No obstante conviene escribir el código en el orden que mejor se pueda entender y mejor documente el diseño. Sirven para especificar: Interconexiones entre componentes. Estructuras jerárquicas. Estructuras regulares. Transferencias entre registros. MC. RODRIGO LUCIO MAYA RAMIREZ

process: elemento de diseño principal Un proceso describe el comportamiento de un circuito: Cuyo estado puede variar cuando cambian ciertas señales Utilizando construcciones muy expresivas: if. . then. . else, case, bucles for y while, etc… Y que además puede declarar variables, procedimientos, etc. . . MC. RODRIGO LUCIO MAYA RAMIREZ

Procesos Los procesos se “disparan”(su código se ejecuta) cuando cambia alguna de las señales de su lista de sensibilidad. Un proceso sin lista de sensibilidad es válido, pero se activa con cualquier evento, no se asegura un comportamiento correcto. Las instrucciones dentro del proceso se ejecutan secuencialmente, una detrás de otra, pero sin dar lugar a que avance el tiempo durante su ejecución. El tiempo sólo avanza cuando se llega al final del proceso. Las señales modelan hilos del circuito, y como tales, sólo pueden cambiar de valor si se deja que avance el tiempo. Una arquitectura puede tener tantos procesos como queramos, y todos se ejecutan en paralelo. Esta es la manera que tiene VHDL de expresar la concurrencia inherente al hardware MC. RODRIGO LUCIO MAYA RAMIREZ

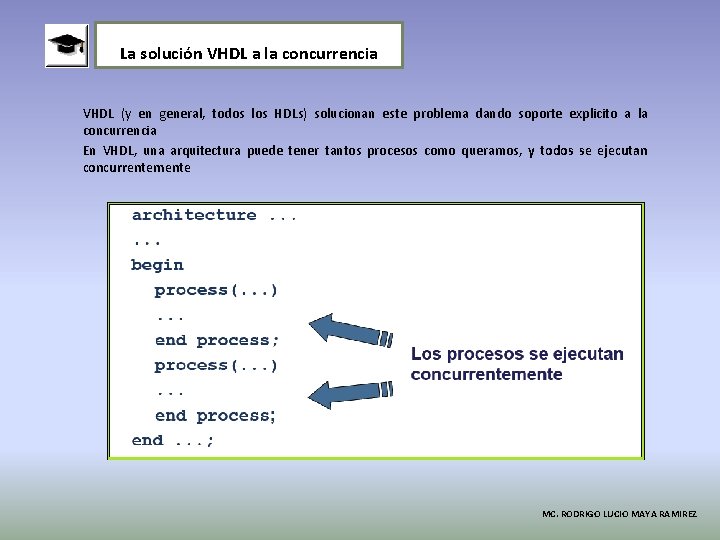

La solución VHDL a la concurrencia VHDL (y en general, todos los HDLs) solucionan este problema dando soporte explicito a la concurrencia En VHDL, una arquitectura puede tener tantos procesos como queramos, y todos se ejecutan concurrentemente MC. RODRIGO LUCIO MAYA RAMIREZ

sentencias concurrentes Asignación simple suma <= ope 1 xorope 2; Para Señales y Puertos, el operador es <=, el lado izquierdo es el destino y el lado derecho la fuente. OJO: fuente y destino tienen que ser del mismo tipo. Para Variables el operador es : = acarreo_intermedio: = ope 1 and ope 2; WHEN/ELSE Permite realizar asignaciones condicionales salida <= a and b when c =‘ 1’ else a or c; MC. RODRIGO LUCIO MAYA RAMIREZ

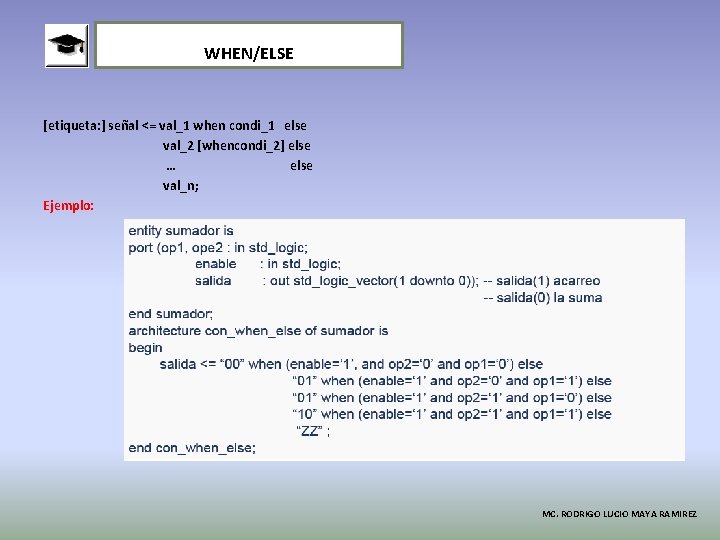

WHEN/ELSE [etiqueta: ] señal <= val_1 when condi_1 else val_2 [whencondi_2] else … else val_n; Ejemplo: MC. RODRIGO LUCIO MAYA RAMIREZ

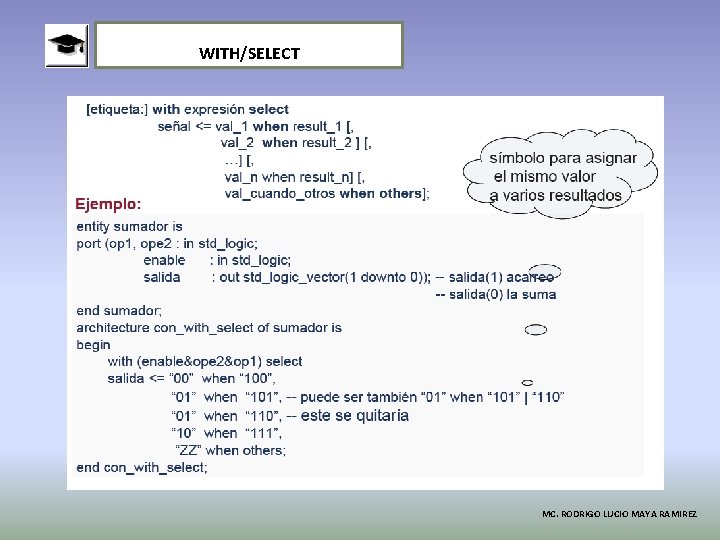

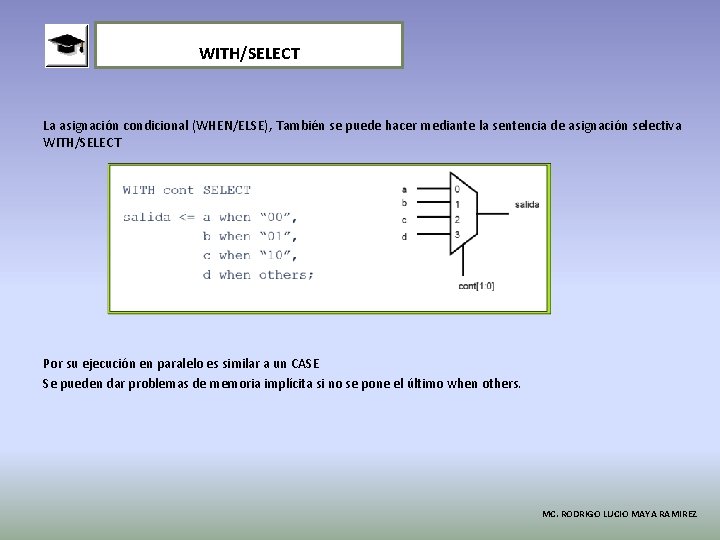

WITH/SELECT La asignación condicional (WHEN/ELSE), También se puede hacer mediante la sentencia de asignación selectiva WITH/SELECT Por su ejecución en paralelo es similar a un CASE Se pueden dar problemas de memoria implícita si no se pone el último when others. MC. RODRIGO LUCIO MAYA RAMIREZ

WITH/SELECT MC. RODRIGO LUCIO MAYA RAMIREZ

Dentro de los procesos: Descripciones secuenciales MC. RODRIGO LUCIO MAYA RAMIREZ

IF MC. RODRIGO LUCIO MAYA RAMIREZ

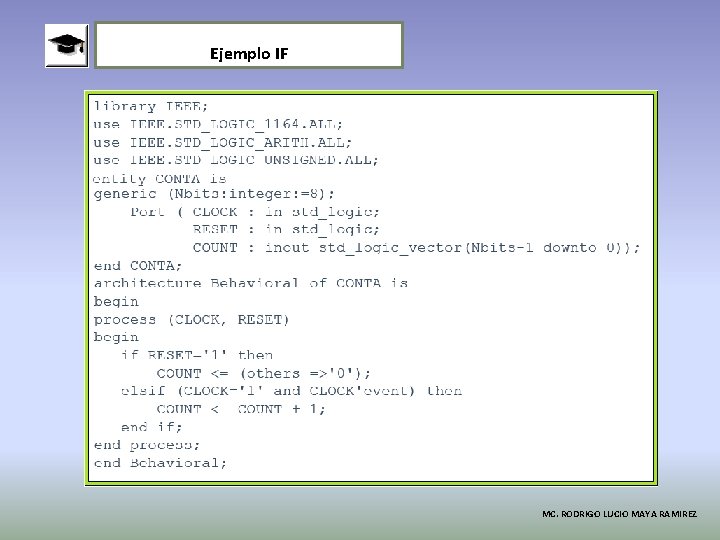

Ejemplo IF MC. RODRIGO LUCIO MAYA RAMIREZ

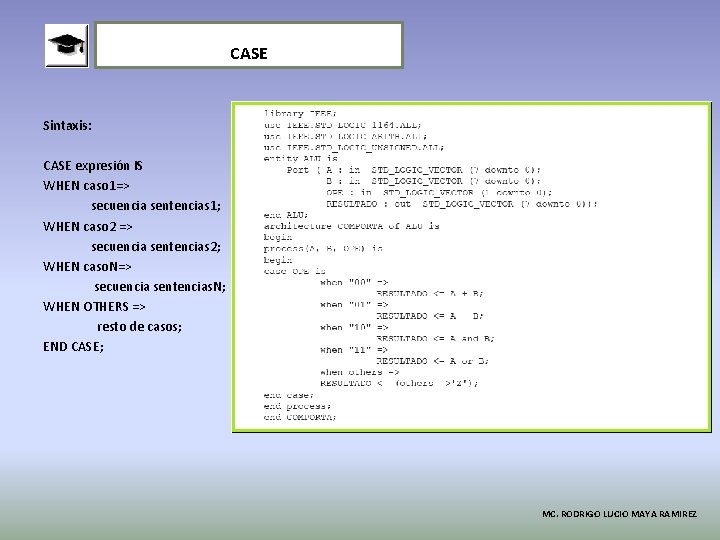

CASE Sintaxis: CASE expresión IS WHEN caso 1=> secuencia sentencias 1; WHEN caso 2 => secuencia sentencias 2; WHEN caso. N=> secuencia sentencias. N; WHEN OTHERS => resto de casos; END CASE; MC. RODRIGO LUCIO MAYA RAMIREZ

FOR-LOOP Realiza un bucle un número determinado de veces [etiqueta: ] FOR índice IN rango’inf TO rango’sup LOOP secuencia de sentencias END LOOP[etiqueta]; ejemplo: bucle: FOR i IN 0 TO 5 LOOP x(i) <= enable AND w(i+2); y(0, i) <= w(i); END LOOP bucle; MC. RODRIGO LUCIO MAYA RAMIREZ

WHILE-LOOP El bucle se repite mientras la condición que haya después del while sea verdadera LOOP [etiqueta: ] WHILE condición LOOP secuencia de sentencias END LOOP[etiqueta]; ejemplo: lazo 1: WHILE (i < 10) LOOP WAIT UNTIL clk'EVENT AND clk='1'; END LOOP lazo 1; [etiqueta: ]LOOP secuencia de sentencias END LOOP[etiqueta]; El bucle se repite infinitamente ejemplo: lazo 1: LOOP a <= c and b; END LOOP lazo 1; La única sentencia que deja romper el bucle es EXIT MC. RODRIGO LUCIO MAYA RAMIREZ

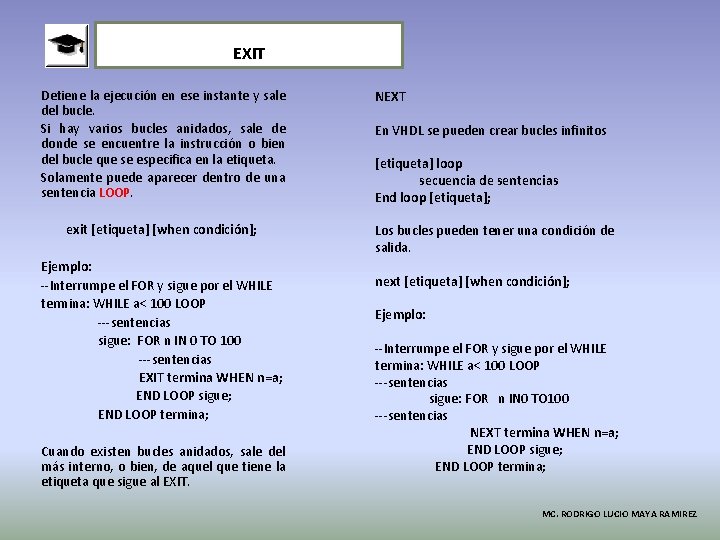

EXIT Detiene la ejecución en ese instante y sale del bucle. Si hay varios bucles anidados, sale de donde se encuentre la instrucción o bien del bucle que se especifica en la etiqueta. Solamente puede aparecer dentro de una sentencia LOOP. exit [etiqueta] [when condición]; Ejemplo: --Interrumpe el FOR y sigue por el WHILE termina: WHILE a< 100 LOOP ---sentencias sigue: FOR n IN 0 TO 100 ---sentencias EXIT termina WHEN n=a; END LOOP sigue; END LOOP termina; Cuando existen bucles anidados, sale del más interno, o bien, de aquel que tiene la etiqueta que sigue al EXIT. NEXT En VHDL se pueden crear bucles infinitos [etiqueta] loop secuencia de sentencias End loop [etiqueta]; Los bucles pueden tener una condición de salida. next [etiqueta] [when condición]; Ejemplo: --Interrumpe el FOR y sigue por el WHILE termina: WHILE a< 100 LOOP ---sentencias sigue: FOR n IN 0 TO 100 ---sentencias NEXT termina WHEN n=a; END LOOP sigue; END LOOP termina; MC. RODRIGO LUCIO MAYA RAMIREZ

WAIT Espera a que ocurra una condición WAIT UNTIL condición; WAIT UNTIL e 1=‘ 1’ and e 2=‘ 0’; Espera a que cambie alguna señal de la lista de señales WAIT ON lista_señales; WAIT ON e 1, e 2, clk; Espera un cierto tiempo NULL No realiza función alguna. Pasa la ejecución a la siguiente sentencia secuencial. Útil en sentencias CASE cuando no se quiere realizar ninguna acción para alguna de las elecciones. Sintaxis: [etiqueta: ] NULL; WAIT tiempo; WAIT 25 ns; Espera indefinidamente WAIT MC. RODRIGO LUCIO MAYA RAMIREZ

GENERATE Esta sentencia concurrente permite reducir el tamaño del código de aquellas estructuras que se repiten considerablemente. Sintaxis: etiqueta: FOR identificador IN range GENERATE (sentencias concurrentes) END GENERATE; etiqueta: IF condición GENERATE (sentencias concurrentes) END GENERATE; MC. RODRIGO LUCIO MAYA RAMIREZ

Paquetes MC. RODRIGO LUCIO MAYA RAMIREZ

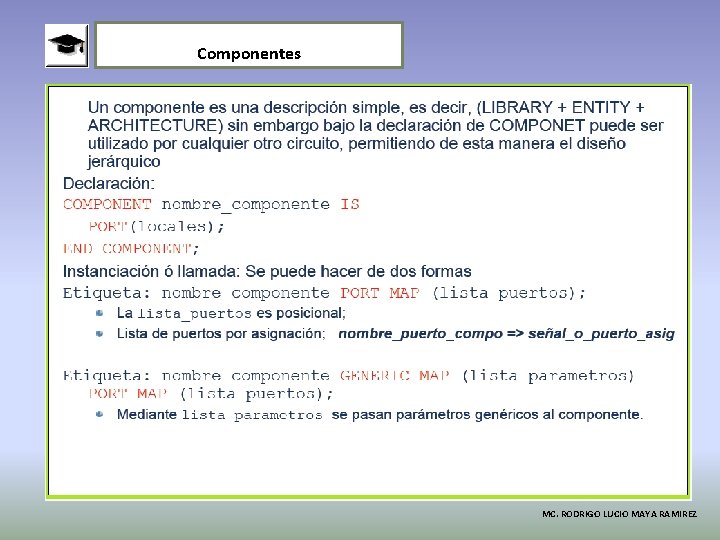

Componentes MC. RODRIGO LUCIO MAYA RAMIREZ

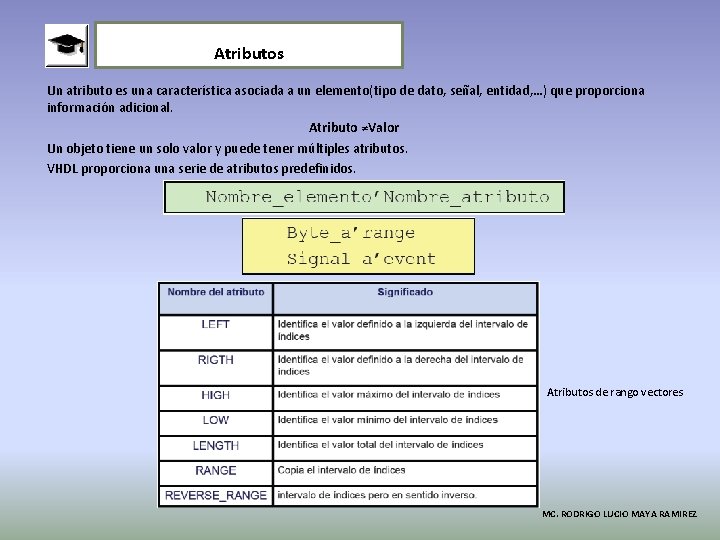

Atributos Un atributo es una característica asociada a un elemento(tipo de dato, señal, entidad, …) que proporciona información adicional. Atributo ≠Valor Un objeto tiene un solo valor y puede tener múltiples atributos. VHDL proporciona una serie de atributos predefinidos. Atributos de rango vectores MC. RODRIGO LUCIO MAYA RAMIREZ

Atributos de rango de vectores. MC. RODRIGO LUCIO MAYA RAMIREZ

Atributos de rango de vectores Loops MC. RODRIGO LUCIO MAYA RAMIREZ

Atributos de las señales DELAYED(t). Valor de la señal retrasada t unidades de tiempo. STABLE(t), verdadero si la señal permanece invariable durante t unidades de tiempo. QUIET(t), verdadero si la señal no ha recibido ninguna asignación en t unidades de tiempo. TRANSACTION, tipo bit, a ‘ 1’cuando hay una asignación a la señal. EVENT, verdadero si ocurre un cambio en la señal en el paso de simulación. ACTIVE, verdadero si ocurre una asignación a la señal en el paso de simulación. LAST_EVENT, unidades de tiempo desde el último evento. LAST_ ACTIVE, unidades de tiempo desde la última asignación. LAST_VALUE, valor anterior de la señal. DRIVING, verdadero si el proceso actual determina el valor de la señal. DRIVING_VALUE, valor que toma la señal tras el proceso. MC. RODRIGO LUCIO MAYA RAMIREZ

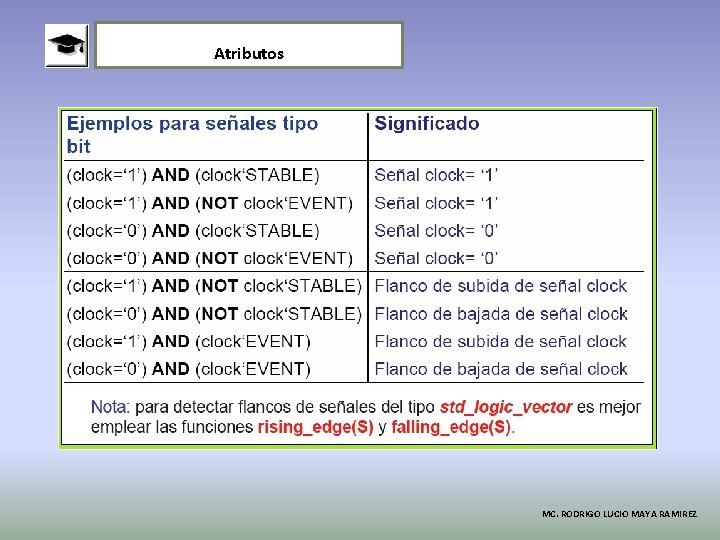

Atributos MC. RODRIGO LUCIO MAYA RAMIREZ

Resumen: Estilos de descripción Independiente del nivel de abstracción, existen tres estilos de descripción de una arquitectura: Comportamiento (Behavioral) Transferencia entre registros o flujo de datos (Data Flow) Estructural (Structural) 2. Transferencia entre registros (RTL) o flujo de datos (Data Flow). En este estilo de descripción se especifican los flujos de datos del sistema y la interconexión entre sus componentes. El proceso de descripción se realiza por medio de funciones lógicas, que se ejecutarán de forma concurrente En VHDL un sistema puede mezclar diferentes estilos a la hora de describir sus diferentes arquitecturas. 3. Estructural (Structural). En este estilo de descripción se definen o instancian todas las partes del sistema y sus interconexiones. 1. Comportamiento (Behavioral). En este estilo de descripción se modela la funcionalidad por medio de los recursos algorítmicos del lenguaje. Resulta muy útil cuando se quiere aprovechar diseños compilados con anterioridad y que se encuentran almacenados en bibliotecas de componentes. La instrucción concurrente fundamental utilizada dentro de una arquitectura RTL es la de COMPONENT Se describe el algoritmo que refleja el comportamiento de dicho componente. También se le suele llamar estilo algorítmico o secuencial. COMPONENT nombre_componente PORT( nombre_puerto: tipo_puertotipo_dato; . . . ); END COMPONENT; MC. RODRIGO LUCIO MAYA RAMIREZ

Ejemplo de estilos de descripción Multiplexor de dos entradas de datos de un bit ( e 0 y e 1 ), una señal de salida ( y ) y señal de control ( sel ) Declaración de la entidad (entity) MC. RODRIGO LUCIO MAYA RAMIREZ

Ejemplo de estilos de descripción 1. Descripción de comportamiento o algorítmica (Behavioral) MC. RODRIGO LUCIO MAYA RAMIREZ

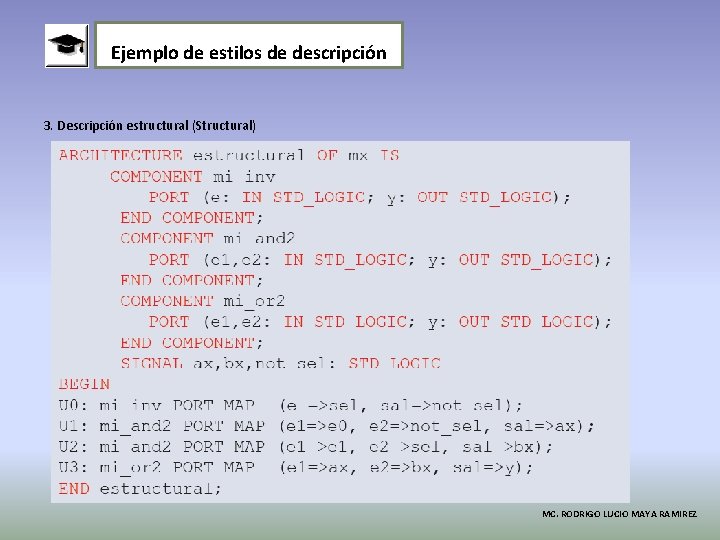

Ejemplo de estilos de descripción 3. Descripción estructural (Structural) MC. RODRIGO LUCIO MAYA RAMIREZ

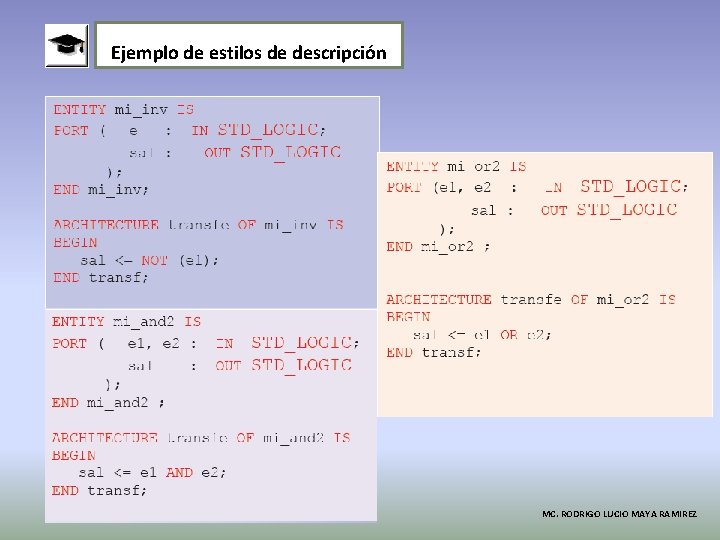

Ejemplo de estilos de descripción MC. RODRIGO LUCIO MAYA RAMIREZ

UNIDAD 4: Diseño con VHDL 4. 1 Sistemas combinacionales 4. 2 Sistemas secuenciales 4. 3 Maquinas de Estado 4. 7 Aplicaciones usando la tarjeta Spartan 3 E MC. RODRIGO LUCIO MAYA RAMIREZ

Modelado combinacional El modelado de sistemas combinacionales es muy sencillo, puesto que en todo momento las salidas sólo dependen del estado actual de las entradas, es decir, el circuito no tiene memoria. Un circuito combinacional puede tener multitud de entradas y salidas, por lo tanto: • Necesitar miles o millones de términos canónicos para describirlo matemáticamente. • Tablas de verdad que resultan inmanejables. La clave para el desarrollo de estos sistemas es el pensamiento estructurado • Un sistema complejo se concibe como un conjunto de subsistemas más pequeños, cada uno de los cuales tiene una descripción más sencilla. Estos bloque combinacionales constituyen las estructuras básicas con las que se construyen los sistemas procesadores • Multiplexores, decodificadores, comparadores, sumadores, etc. … MC. RODRIGO LUCIO MAYA RAMIREZ

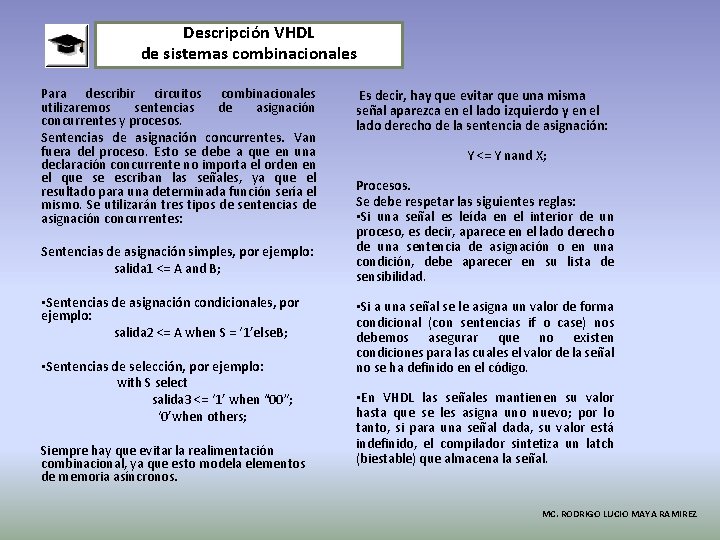

Descripción VHDL de sistemas combinacionales Para describir circuitos combinacionales utilizaremos sentencias de asignación concurrentes y procesos. Sentencias de asignación concurrentes. Van fuera del proceso. Esto se debe a que en una declaración concurrente no importa el orden en el que se escriban las señales, ya que el resultado para una determinada función sería el mismo. Se utilizarán tres tipos de sentencias de asignación concurrentes: Sentencias de asignación simples, por ejemplo: salida 1 <= A and B; • Sentencias de asignación condicionales, por ejemplo: salida 2 <= A when S = ‘ 1’else. B; • Sentencias de selección, por ejemplo: with S select salida 3 <= ‘ 1’ when “ 00”; ‘ 0’when others; Siempre hay que evitar la realimentación combinacional, ya que esto modela elementos de memoria asíncronos. Es decir, hay que evitar que una misma señal aparezca en el lado izquierdo y en el lado derecho de la sentencia de asignación: Y <= Y nand X; Procesos. Se debe respetar las siguientes reglas: • Si una señal es leída en el interior de un proceso, es decir, aparece en el lado derecho de una sentencia de asignación o en una condición, debe aparecer en su lista de sensibilidad. • Si a una señal se le asigna un valor de forma condicional (con sentencias if o case) nos debemos asegurar que no existen condiciones para las cuales el valor de la señal no se ha definido en el código. • En VHDL las señales mantienen su valor hasta que se les asigna uno nuevo; por lo tanto, si para una señal dada, su valor está indefinido, el compilador sintetiza un latch (biestable) que almacena la señal. MC. RODRIGO LUCIO MAYA RAMIREZ

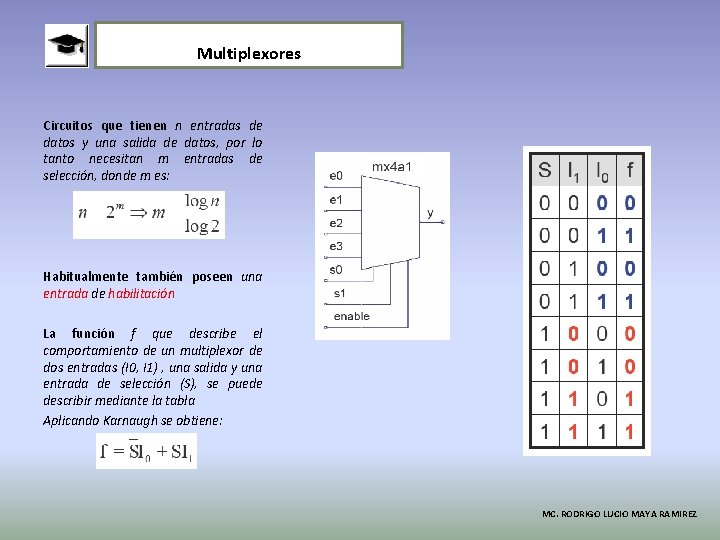

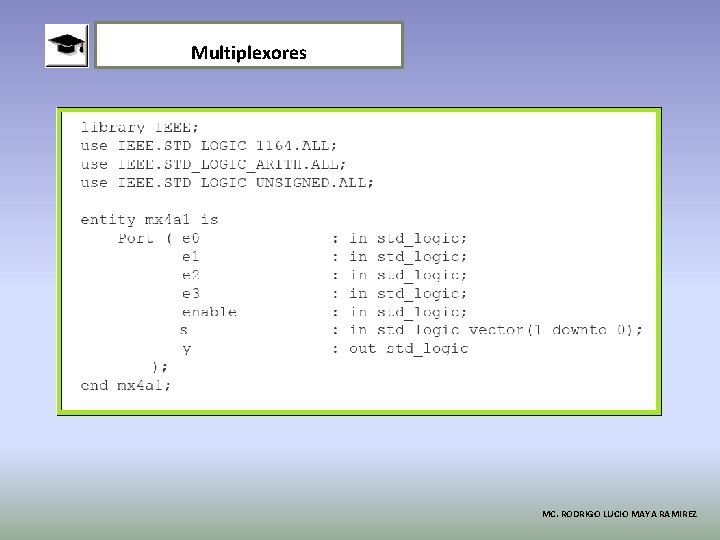

Multiplexores Circuitos que tienen n entradas de datos y una salida de datos, por lo tanto necesitan m entradas de selección, donde m es: Habitualmente también poseen una entrada de habilitación La función f que describe el comportamiento de un multiplexor de dos entradas (I 0, I 1) , una salida y una entrada de selección (S), se puede describir mediante la tabla Aplicando Karnaugh se obtiene: MC. RODRIGO LUCIO MAYA RAMIREZ

Multiplexores MC. RODRIGO LUCIO MAYA RAMIREZ

Multiplexores MC. RODRIGO LUCIO MAYA RAMIREZ

Decodificadores Es un circuito lógico con n entradas y m salidas, donde m es Podemos encontrar decodificadores con entrada de habilitación, activos por cero o activos por uno MC. RODRIGO LUCIO MAYA RAMIREZ

Decodificadores MC. RODRIGO LUCIO MAYA RAMIREZ

Decodificadores MC. RODRIGO LUCIO MAYA RAMIREZ

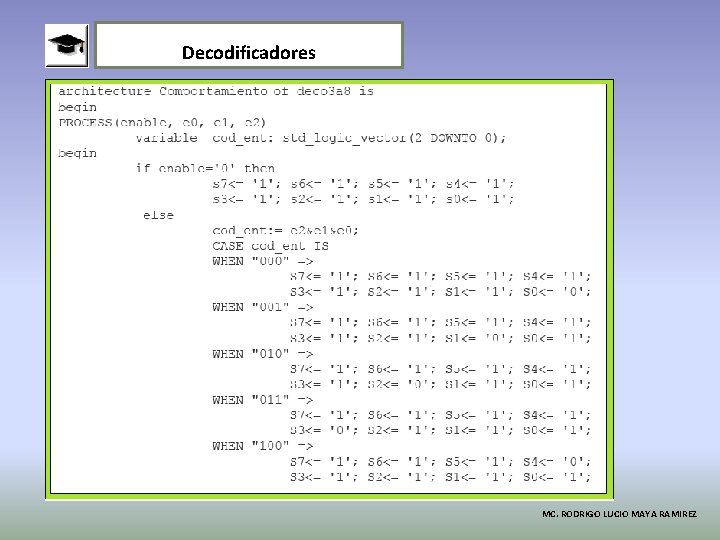

Decodificadores MC. RODRIGO LUCIO MAYA RAMIREZ

Decodificadores MC. RODRIGO LUCIO MAYA RAMIREZ

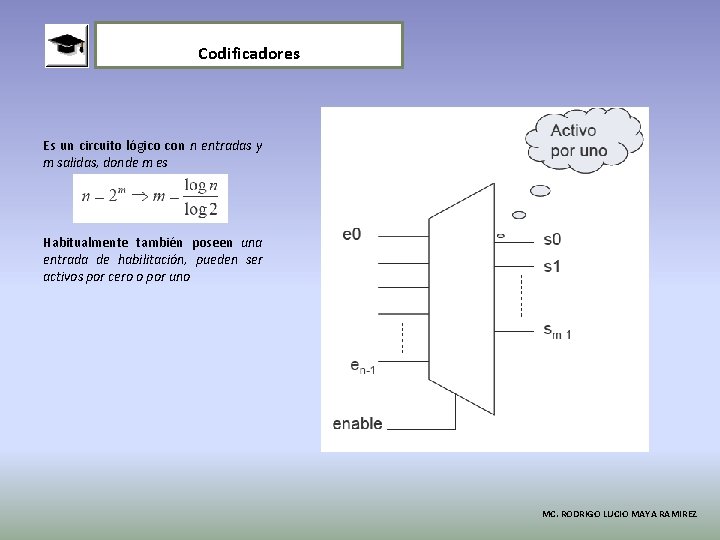

Codificadores Es un circuito lógico con n entradas y m salidas, donde m es Habitualmente también poseen una entrada de habilitación, pueden ser activos por cero o por uno MC. RODRIGO LUCIO MAYA RAMIREZ

Codificadores MC. RODRIGO LUCIO MAYA RAMIREZ

Codificadores MC. RODRIGO LUCIO MAYA RAMIREZ

Codificadores MC. RODRIGO LUCIO MAYA RAMIREZ

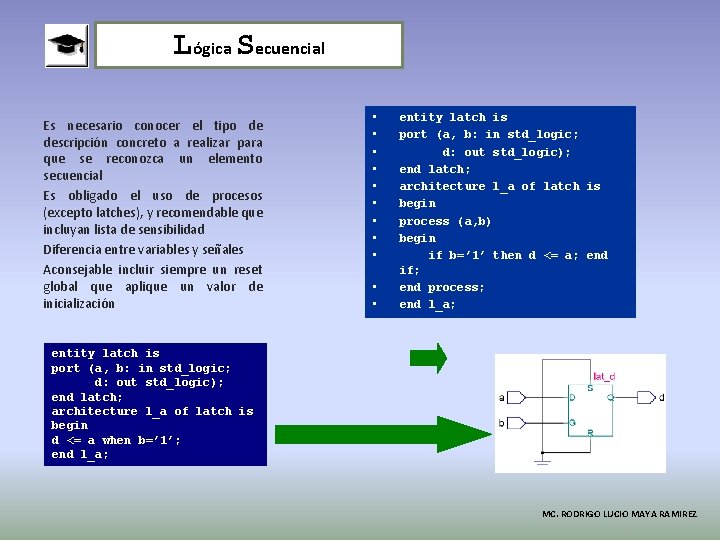

Lógica Secuencial Es necesario conocer el tipo de descripción concreto a realizar para que se reconozca un elemento secuencial Es obligado el uso de procesos (excepto latches), y recomendable que incluyan lista de sensibilidad Diferencia entre variables y señales Aconsejable incluir siempre un reset global que aplique un valor de inicialización • • • entity latch is port (a, b: in std_logic; d: out std_logic); end latch; architecture l_a of latch is begin process (a, b) begin if b=’ 1’ then d <= a; end if; end process; end l_a; entity latch is port (a, b: in std_logic; d: out std_logic); end latch; architecture l_a of latch is begin d <= a when b=’ 1’; end l_a; MC. RODRIGO LUCIO MAYA RAMIREZ

Inferencia de registros activos por flanco Es el método más habitual de describir sistemas síncronos Los dispositivos lógicos incluyen registros activos por flanco (generalmente de tipo D) Existen varias formas de especificar la llegada de un flanco: Descripción genérica • • • • rising_edge(reloj) if reloj’event and reloj=‘ 1’ and reloj’last_value=‘ 0’ entity registro is port (d, reset, preset, reloj: in std_logic; q: out std_logic); end registro; architecture r_a of registro is begin process (d, reset, preset, reloj) begin if reset = ’ 1’ then q <= ‘ 0’; elsif preset = ‘ 1’ then q <= ‘ 1’; elsif rising_edge(reloj) then q <= d; end if; end process; end r_a; MC. RODRIGO LUCIO MAYA RAMIREZ

No emplear más condiciones else ó elsif en la misma sentencia if. . then. . else después de la condición de evaluación del reloj En la misma evaluación if del reloj no se deben comparar otras señales o variables La sentencia if del reloj no puede estar dentro de un bucle La sentencia if del reloj no debe estar anidada, se pueden incluir más if dentro de ella Sólo se puede incluir una evaluación de flanco por proceso: varios relojes varios procesos En comparaciones múltiples, emplear la sentencia case No utilizar relojes derivados, alternativamente, emplear habilitación de reloj • • • r_derivado <= not a and (b or c); process (d, reset, preset, reloj, r_derivado) begin if reset = ’ 1’ then q <= ‘ 0’; elsif preset = ‘ 1’ then q <= ‘ 1’; elsif rising_edge(reloj) then if r_derivado = ‘ 1’ then q <= d; end if; end process; end r_a; MC. RODRIGO LUCIO MAYA RAMIREZ

Módulos funcionales específicos En sistemas complejos es necesaria una correcta partición del diseño (Top-Down) Las descripciones de mayor nivel suelen ser estructurales (componentes y subprogramas) Aconsejable emplear módulos del fabricante (generadores automáticos, módulos IP, . . . ) Consultar documentación del software de síntesis Herramientas y atributos especiales Módulos específicos usuales: Multiplicadores, RAM, ROM, UART, filtro FIR, interface PCI, . . . Puertas triestado Necesaria la utilización del tipo std_logic ó std_ulogic que define el estado 'Z‘ Basta con incluir una condición en la que uno de los resultados ('True' o 'False') deja la salida en alta impedancia architecture hab_b of hab is begin process (entrada, oe) begin if (oe = ’ 1’) then salida <= entrada; else salida <= ’Z’; end if; end process; end hab_b; MC. RODRIGO LUCIO MAYA RAMIREZ

Para puertos bidireccionales la descripción es similar a los triestado: Tipo inout • • • • entity bidir is port ( bid : inout std_logic ; a, b, c, oe : in std_logic; salida : out std_logic); end bidir ; architecture bidir_a of bidir is signal interna 1, interna 2 : std_logic ; begin bid <= interna 1 when oe = '1' else 'Z'; interna 2 <= bid; interna 1 <= (a and b) nor c; salida <= (c xor interna 2) when oe='0' else 'Z'; end bidir_a ; MC. RODRIGO LUCIO MAYA RAMIREZ

Máquinas de estados Es necesaria una descripción específica con definición de un tipo enumerado Hay que hacer una división de la descripción en dos procesos distintos: 1. Cambio síncrono de estado 2. Evaluación de condiciones para dirigirse a un estado MC. RODRIGO LUCIO MAYA RAMIREZ

MC. RODRIGO LUCIO MAYA RAMIREZ

Ejemplo MC. RODRIGO LUCIO MAYA RAMIREZ

Ejercicio Recordar: Usar 2 procesos Definir tipo de dato TYPE MC. RODRIGO LUCIO MAYA RAMIREZ

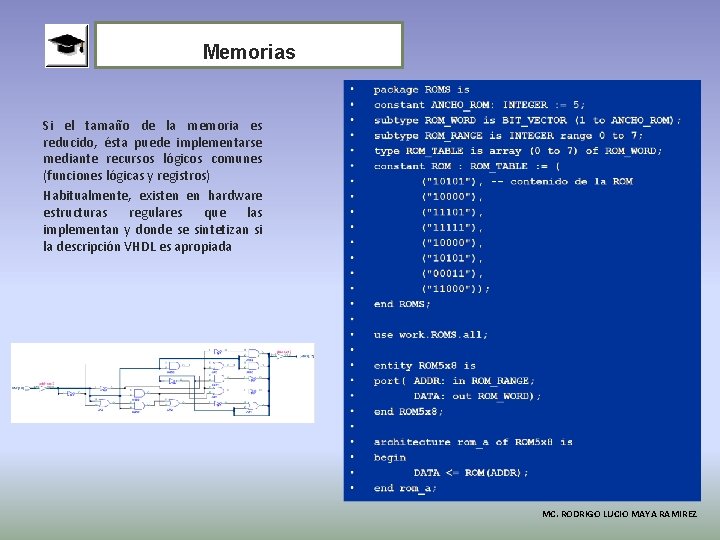

Memorias Si el tamaño de la memoria es reducido, ésta puede implementarse mediante recursos lógicos comunes (funciones lógicas y registros) Habitualmente, existen en hardware estructuras regulares que las implementan y donde se sintetizan si la descripción VHDL es apropiada MC. RODRIGO LUCIO MAYA RAMIREZ

Memorias En el caso de RAM, es necesario comprobar que el dispositivo incorpora este recurso lógico MC. RODRIGO LUCIO MAYA RAMIREZ
