Sistemas Elevatórios Aula 16

Curva Característica de uma Instalação 5. 35 5. 36 5. 37 5. 38

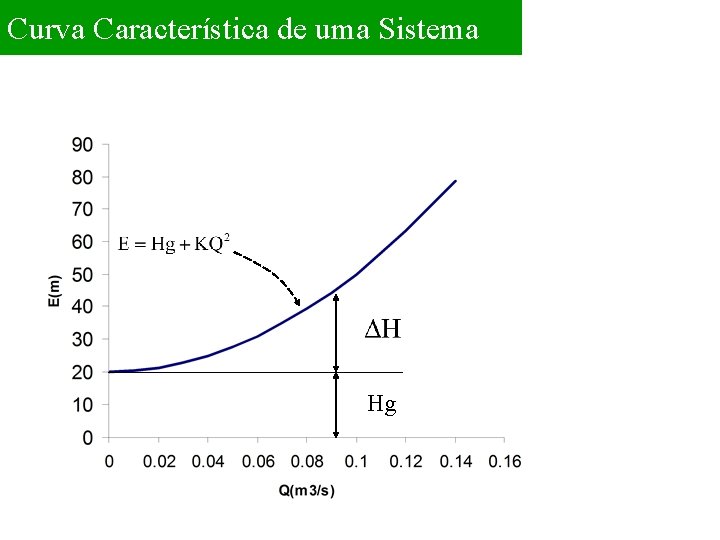

Curva Característica de uma Sistema Hg

Determinação Gráfica de Funcionamento de uma Bomba Característica da bomba Ponto de Funcionamento Característica da tubulação

Sistema de Tubulação em Série 5. 39

Sistema de Tubulação em Paralelo H(m) T 1 x Curva do sistema T 2 y x y A Curva da Bomba Hg q 1 q 2 Q 1 qt Q 2 Q 1+Q 2 Q(m 3/s)

Determinação Gráfica do Ponto de Operação da Bomba P(Q, Hm)

Exemplo 5. 3 Uma bomba centrífuga, com rotação igual a 1750 rpm e curva característica dada pela tabela a seguir, esta conectada a um sistema de elevação de água que consta de duas tubulações em paralelo e dois reservatórios. Uma tubulação de 0, 10 m de diâmetro, comprimento de 360 m e fator de atrito f=0, 015 está ligada ao reservatório com nível d’água na cota 800, 00 m, e a outra, de 0, 15 m de diâmetro, comprimento de 900 m e fator de atrito f=0, 030, está ligada ao reservatório com nível d’água na cota 810, 00 m. O reservatório inferior tem nível d’água na cota 780, 00 m. Assumindo que os fatores de atrito sejam constantes, independentes da vazão, determine: a) Ponto de funcionamento do sistema; b) As vazões em cada tubulação da associação; c) A potência necessária à bomba

Exemplo 5. 3 810, 0 800, 0 360 m 780, 0 D 1 0, 1 90 0 m 0 m D 2=0, 15 m Q(m 3/s) 0 0, 006 0, 012 0, 018 0, 024 0, 030 0, 036 0, 042 H(m) 50, 6 49, 0 46, 3 42, 4 39, 2 34, 2 29, 5 23, 6 h(%) 0 40 74 86 85 70 46 8

Exemplo 5. 3

Exemplo 5. 3

Exemplo 5. 3 H(m) Curva de rendimento h(%) T 1 T 2 Curva do sistema A Q 2 Q 1 Curva da bomba Q(m 3/s)

Exemplo 5. 3 a) Q = 0, 030 m 3/s, H = 34 m e h = 70% b) Q 1=0, 018 m 3/s Q 2=0, 012 m 3/s

Associação de Bombas em Série e Paralelo H 2 bombas em série Q T 1 Q H 1+H 2=H Q 1 D Hy Q Q 1 1 bomba E Qx B Hy Qx H Q T 2 A 2 bombas em paralelo C Hg QE QB QC QA Q

Associação de Bombas em Série

Associação de Bombas em Paralelo

Exemplo 5. 4 As características de uma bomba centrífuga, em uma certa rotação constante, são dadas na tabela abaixo. A bomba é usada para elevar água vencendo uma altura geométrica de 6, 5 m, por meio de uma tubulação de 0, 10 m de diâmetro, 65 m de comprimento e fator de atrito f=0, 020. a) Determine a vazão recalcada e a potência consumida pela bomba. b) Sendo necessário aumentar a vazão pela adição de uma segunda bomba idêntica à outra, investigue se a nova bomba deve ser instalada em série ou em paralelo com a bomba original. Justifique a resposta pela determinação do acréscimo de vazão e potência consumida por ambas as bombas nas associações. Q(l/s) 0 12 18 24 30 36 42 H(m) 22, 6 21, 3 19, 4 16, 2 11, 6 6, 5 0, 6 h(%) 0 74 86 85 70 46 8

Exemplo 5. 4

Exemplo 5. 4 h(%) H(m) Série Rendimento Tubulação C D B A E Paralelo Q(m 3/s)

Exemplo 5. 4 a) o ponto A é o ponto de funcionamento de uma única bomba no sistema e tem como valores, Q=0, 027 m 3/s, H=14 m, h=78%

Escolha do Conjunto Motor-Bomba KSB MEGANORM 80 -200

Escolha do Conjunto Motor-Bomba KSB MEGANORM 80 -200
