SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUALES A NIVEL
- Slides: 33
SISTEMAS DE TRATAMIENTO DE AGUAS RESIDUALES A NIVEL MUNICIPAL
Tipos de Aguas Residuales �Aguas Domesticas o Urbanas �Industriales �Agropecuarias �Origen Incontrolado �Pluviales
Aguas Negras Urbanas �Las Aguas Negras tienen una composición muy variada debido a la diversidad de factores que la afectan como a la naturaleza de la población residente. �Nitrógeno, Fosforo, Elementos carbonados

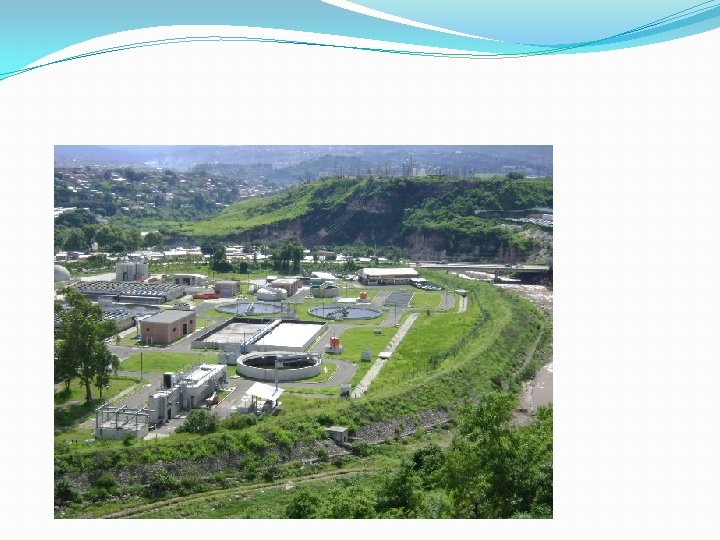

Sistemas de Tratamiento
Lagunas Aireadas
Lagunas de Oxidacion
Reactor Anaerobio y Filtro Percolador
Filtro Percolador
SISTEMAS DE TRATAMIENTO �Procesos Anaerobios Lagunas Anaerobias �Procesos Aerobios Lagunas Facultativas Lagunas de Maduración
Pre-tratamientos
Procesos en las Lagunas
Lagunas Anaerobias �Fuente Manuel de Oklay
Laguna Anerobia. Danli, El Paraiso
LAGUNAS FACULTATIVAS
Laguna Facultativa
Esquema de Una Planta de Tra.
Esquema de Planta de Tratamiento
Efluente de Sistema de Lag.
Kw-horas/m 2 Mes Enero dia Kg DBO 5/dia 4. 24 324. 05 Febrero 5 382. 14 Marzo 5. 85 447. 10 Abril 6. 01 459. 33 Mayo 5. 57 425. 70 Junio 5. 39 411. 95 Julio 5. 17 395. 13 Agosto 5. 4 412. 71 Septiembre 5. 26 402. 01 Octubre 4. 67 356. 92 Noviembre 4. 23 323. 29 Diciembre 4 305. 71 Carga Organica 500. 00 450. 00 400. 00 350. 00 300. 00 250. 00 200. 00 150. 00 100. 00 50. 00 Carga Organica 0 5 10 15
Area 6, 739 m 2 CSm 300 kg DBO 5/ha-día La 350 mg/l Qm 577. 668 m 3/dia Se toma dos lagunas facultativas con las siguientes dimensiones • Longitud: 110 metros • Ancho: 30 metros • Taludes con pendientes H: V : 3: 1 • Profundidad: 1. 8 metros • Volumen: 4, 649 metros cúbicos • Tiempo de Retención Hidráulico: 16 dias
DRENAJE DE AGUAS LLUVIAS
Labores de Batimetria
Clasificación de las de lagunas Por el contenido de oxígeno § Anaerobia § Aerobio § Facultativa § Aereada --- Aireación artificial Por su ubicación con otros procesos § Primarias § Secundarias § Maduración Por su secuencia § En paralelo § En serie
Lagunas de Estabilizacion
Lagunas de Estabilización Con lagunas de maduración
Efluente de laguna
Funciones del operador Registrar en los formularios los dados operacionales y las observaciones visuales. Registrar los volúmenes de sólidos retenidos en las rejas y la laguna así como la arena en el desarenados para optimizar los tiempos de almacenamiento y evacuación de los mismos. Colaborar en la toma de muestras de las aguas residuales. Supervisar el funcionamiento del sistema de desafección. Operar los limnígarfos para la medición del nivel del agua en la laguna y los equipos de toma de muestras. Supervisar la manipulación de las compuertas de ingreso a la planta y los dispositivos de distribución a las diferentes lagunas.
Funciones del operador Ø Supervisar la limpieza de las rejas en las horas de mayor o menor volumen de sólidos retenidos. Ø Informar al jefe superior de los problemas que ocurran en la planta para tomar las medidas correctivas. Ø Colabora r con el personal encargado de la evaluación e investigación. Ø Garantizar la seguridad del equipo y las herramientas , el será el encargado de abrir y cerrar el almacén. Ø Supervisar las labores realizadas por los obreros y asesorar a los mismos.
Funciones de los peones § Mantener limpias las estructuras de llegada incluyendo las rejas y medidores de caudal. § Mantener limpios los diques, vías de acceso y vías interiores de la planta. § Realizar el mantenimiento de los taludes de los diques. § Limpieza y mantenimiento de los jardines. § Limpiar los alrededores de las edificaciones de la planta. § Retirar las natas en el interior de la laguna. § Remover el material u objetos que interfieren con la distribución del agua cruda y tratada. § Limpiar y guardar el equipo de trabajo una vez terminado su trabajo. § Apoyar en la toma de muertas § Apoyar en el transporte de materiales y herramientas de trabajo.
Funciones de los peones Comunicar al operador de turno cualquier problema ocurrido en la planta. Comunicar al operador sobre cualquier cambio en el aspecto de la laguna. Mantener el estado de pulcritud todas las edificaciones de la planta.
Herramientas para los peones Herramientas Cantidad Carretilla de mano 1/cada 2 peones Pala 1 por peón Pico 1 por peón Podadora 1 por peón Rastrillo 1 por peón Soga nylon de ½” 20 m por peón Desnatador de 12” diámetro 2 m de longitud 1/cada 2 peones
