SISTEMAS DE INFORMACIN TECNOLOGAS DE LOS SISTEMAS DE
- Slides: 44
SISTEMAS DE INFORMACIÓN TECNOLOGÍAS DE LOS SISTEMAS DE INFORMACIÓN CPU Ing. Rodolfo Spagnuolo

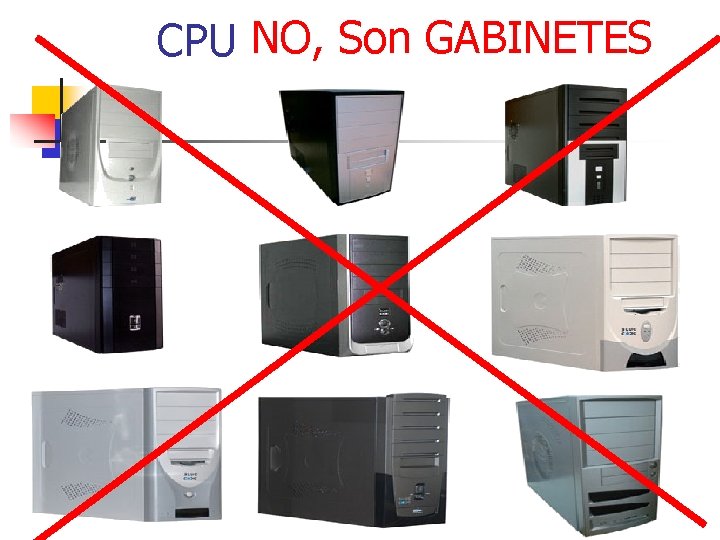

CPU NO, Son GABINETES

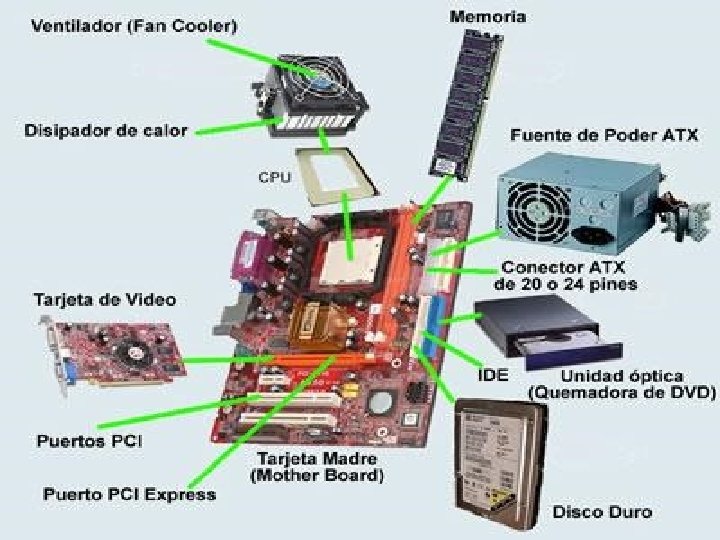

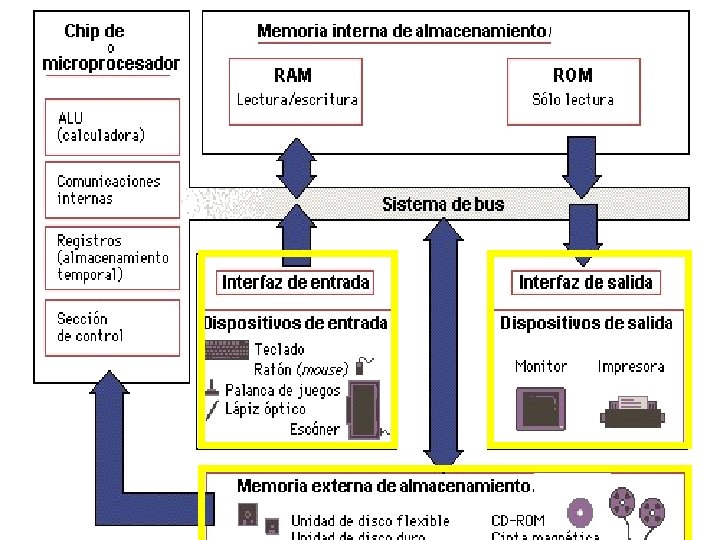

COMPONENTES DE UN SISTEMA DE CÓMPUTOS DISPOSITIVOS DE ALMACENAMIENTO Disco Rígido, Disquete, CD, DVD DISPOSITIVOS DE ENTRADA Teclado Mouse Micrófono Cámara Web Escaner CPU Unidad Central de Procesos DISPOSITIVOS DE COMUNICACIÓN Modem, Placa de red DISPOSITIVOS DE SALIDA Impresora Monitor Parlantes

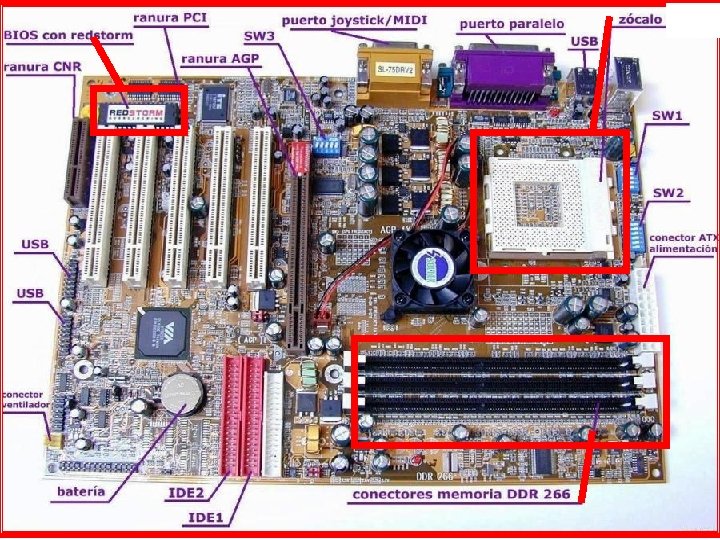

CPU – Unidad Central de Procesamiento n n Es la encargada de administrar el sistema, consiste en un conjunto diminuto de circuitos integrados en pastillas de silicio llamados chips. Básicamente esta formada por: n n El microprocesador. Memoria central o principal.
CPU – Unidad Central de Procesamiento
CPU – Unidad Central de Procesamiento

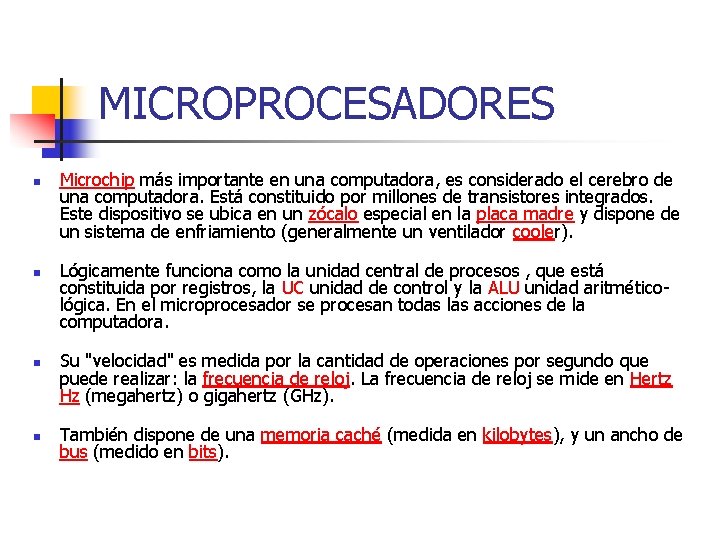

MICROPROCESADORES n n Microchip más importante en una computadora, es considerado el cerebro de una computadora. Está constituido por millones de transistores integrados. Este dispositivo se ubica en un zócalo especial en la placa madre y dispone de un sistema de enfriamiento (generalmente un ventilador cooler). Lógicamente funciona como la unidad central de procesos , que está constituida por registros, la UC unidad de control y la ALU unidad aritméticológica. En el microprocesador se procesan todas las acciones de la computadora. Su "velocidad" es medida por la cantidad de operaciones por segundo que puede realizar: la frecuencia de reloj. La frecuencia de reloj se mide en Hertz Hz (megahertz) o gigahertz (GHz). También dispone de una memoria caché (medida en kilobytes), y un ancho de bus (medido en bits).
MICROPROCESADORES

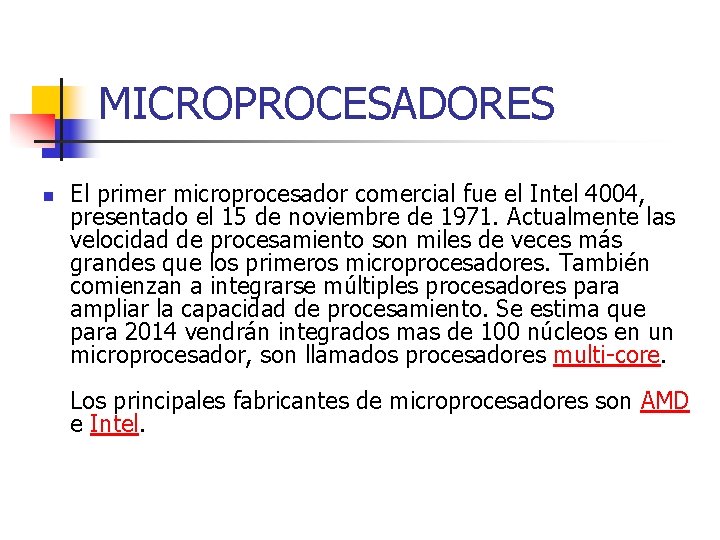

MICROPROCESADORES n El primer microprocesador comercial fue el Intel 4004, presentado el 15 de noviembre de 1971. Actualmente las velocidad de procesamiento son miles de veces más grandes que los primeros microprocesadores. También comienzan a integrarse múltiples procesadores para ampliar la capacidad de procesamiento. Se estima que para 2014 vendrán integrados mas de 100 núcleos en un microprocesador, son llamados procesadores multi-core. Los principales fabricantes de microprocesadores son AMD e Intel.
MICROPROCESADORES
MICROPROCESADORES
MICROPROCESADORES
MICROPROCESADORES

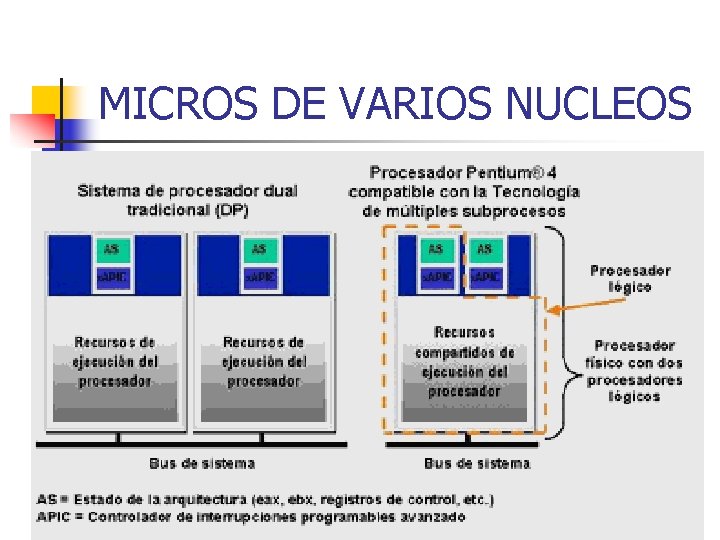

MICROS DE VARIOS NUCLEOS
MICROS DE VARIOS NUCLEOS
MICROS DE VARIOS NUCLEOS
MICROPROCESADORES n n n El Pentium 4 es un microprocesador de séptima generación basado en la arquitectura x 86 y fabricado por Intel. Es el primer microprocesador con un diseño completamente nuevo desde el Pentium Pro de 1995. El Pentium 4 original, denominado Willamette, trabajaba a 1, 4 y 2, 0 GHz; y fue lanzado en noviembre de 2000. Intel Core Duo es un microprocesador lanzado en enero del 2006 por Intel con dos núcleos de ejecución, optimizado para las aplicaciones de subprocesos múltiples y para multitarea. Puede ejecutar varias aplicaciones exigentes simultáneamente, como juegos con gráficos potentes o programas que requieran muchos cálculos, al mismo tiempo que puede descargar música o analizar su PC con su antivirus en segundo plano, por ejemplo. Trabaja a 1. 6 y 3. 3 Ghz. El Core Duo contiene 151 millones de transistores, incluyendo la memoria caché de 2 Mb. AMD lanzo a mediados del 2007 los primeros procesadores en usar el codigo Barcelona fueron Quad Core Opteron 2, 1 a 2, 6 GHz. (de cuatro núcleos).
MICROPROCESADORES n Intel Dunnington, procesador de 6 núcleos - Abril de 2008 n n Con AMD lanzando su nueva gama de procesadores de 3 núcleos, Intel responde de manera contundente subiendo la apuesta y abarcando mercados de alto rendimiento. Seis núcleos son los que integrarán los nuevos procesadores Dunnington. El nuevo procesador Dunnington, con una memoria cache de 16 MB. Los nuevos procesadores dispondrán de cerca de 2000 millones de transistores y serán compatibles con el socket de los actuales Xeon Tigerton. Cada procesador disipará un calor de 120 watios, lo que deja un consumo de 20 watios por núcleo. AMD Montreal , Procesador de 8 núcleos – Agosto de 2008 n El procesador de AMD serían 2 núcleos Shangai quad-core en el mismo encapsulado. Un alto rango de AMD ha desvelado que el nuevo procesador tiene un nombre en clave Montreal y es de 8 núcleos nativos. El nuevo procesador tendrá 8 núcleos nativos fabricado en una tecnología de 45 nanómetros, será un lanzamiento que repercutirá inicialmente en servidores y eventualmente también se lanzará para el mercado de gama alta de juegos.
MICROPROCESADORES n n Intel Gulftown con 6 núcleos 2010 n Ya empezamos a vislumbrar los planes de Intel para los próximos años , y más concretamente la gama alta de sus procesadores pensada para el próximo año. Si no hay ningún cambio se llamarán Intel i 7 Core , teniendo como máximo exponente varios modelos de CPUs con 6 núcleos. Opteron de AMD: 16 núcleos en 2011/12 n Lanzamiento del Procesador AMD ‘Interlagos’ con entre 12 y 16 núcleos.
MICROPROCESADORES n Intel Core Sandy Bridge Llegan para remplazar los chips Nehalem, con Intel Core i 3, Intel Core i 5 e Intel Core i 7 serie 2000 y Pentium G. Intel lanzó sus procesadores que se conocen con el nombre en clave Sandy Bridge. duplicando el rendimiento, mejorando el desempeño en 3 D y todo lo que se relacione con operación en multimedia.
MICROPROCESADORES AMD Fusion Es el nombre clave para un diseño futuro de microprocesadores Turion, producto de la fusión entre AMD y ATI, combinando con la ejecución general del procesador, el proceso de la geometría 3 D y otras funciones de GPUs actuales. La GPU (procesador gráfico) estará integrada en el propio microprocesador. Se espera la salida progresiva de esta tecnología ; estando disponibles los primeros modelos (Ontaro y Zacate) para ordenadores de bajo consumo entre últimos.
MICROPROCESADORES
MICROPROCESADORES ? ? n n ¿Hasta qué punto es importante tener procesadores con múltiples núcleos si los actuales sistemas operativos y los programas no lo soportan? Los desarrolladores de software no ponen soluciones, mientras que los fabricantes de hardware siguen mejorando sus productos. Sólo el sector profesional puede aprovecharse de los múltiples núcleos, y dentro de este sector sólo unos pocos disfrutan de aplicaciones multinúcleo, Nosotros en nuestras casas no aprovechemos una buena parte de todo el potencial de nuestros ordenadores. Por ahora no hay un horizonte claro en un período a medio plazo, y no parece que haya novedades de aquí a muchos, muchos años.
MEMORIAS n n n Circuitos que permiten almacenar y recuperar la información. Por lo general se refiere sólo al semiconductor rápido de almacenaje conectado directamente al procesador. Estos semiconductores se disponen en chip y estos a su vez en módulos. Pequeña placa de circuito impreso con varios chips de memoria integrados, diseñados de modo que se puedan encastrar a la placa base o motherboard de la computadora. Tecnologías de encastre: n soldado n libre
Memorias de Acceso Aleatorio n n Se puede acceder de forma aleatoria, o sea, acceder a cualquier byte sin pasar por los bytes precedentes. Memoria destinada a almacenar secuencia de instrucciones y datos para que el procesador lea de ella las instrucciones y compute los datos. n RAM se refiere a la memoria principal (volátil) RAM disponible para programas, de escritura y lectura. n ROM (Read Only Memory) se refiere a la memoria ROM especial (no volátil) generalmente usada para almacenar programas que realizan tareas de arranque de la máquina y de diagnósticos, de sólo lectura.
TECNOLOGIAS RAM n SDRAM n n DDR SDRAM n n Memoria con tiempos de acceso de entre 25 y 10 ns y que se presentan en módulos DIMM de 168 contactos. Fue utilizada en los Pentium II y en los Pentium III , así como en los AMD K 6, AMD Athlon K 7 y Duron. Memoria envía los datos dos veces por cada ciclo de reloj. De este modo trabaja al doble de velocidad del bus del sistema, sin necesidad de aumentar la frecuencia de reloj. Se presenta en módulos DIMM de 184 contactos. DDR 2 SDRAM n Las memorias DDR 2 son una mejora de las memorias DDR (Double Data Rate), que permiten que los búferes de entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias. Se presentan en módulos DIMM de 240 contactos.
TECNOLOGIAS RAM (News) n DDR 3 n n Considerado el sucesor de la actual memoria estándar DDR 2, DDR 3 proporciona significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo. Los módulos DIMM DDR 3 tienen 240 pines, el mismo número que DDR 2; sin embargo, los DIMMs son físicamente incompatibles, debido a una ubicación diferente de la muesca. RDRAM n Memoria de gama alta basada en un protocolo propietario creado por la empresa Rambus, lo cual obliga a sus compradores a pagar regalías en concepto de uso. Esto ha hecho que el mercado se decante por la memoria DDR de uso libre, excepto algunos servidores de grandes prestaciones (Cray) y la famosa Play. Station 3. Se presenta en módulos RIMM de 184 contactos. bits.
TECNOLOGIAS RAM (News) n n n Samsung presenta el primer módulo de memoria DDR 4 SDRAM sucesora de la DDR 3 SDRAM, no es compatible con versiones anteriores por diferencias en los voltajes, interfaz física y otros factores, Tienen un gran ancho de banda en comparación con sus versiones. Mientras el mercado de los módulos de memorias RAM DDR 3 está que arde, Samsung no se duerme en los laureles y propone la tecnología DDR 4. La coreana dice ser la primera en desarrollar esta tecnología .

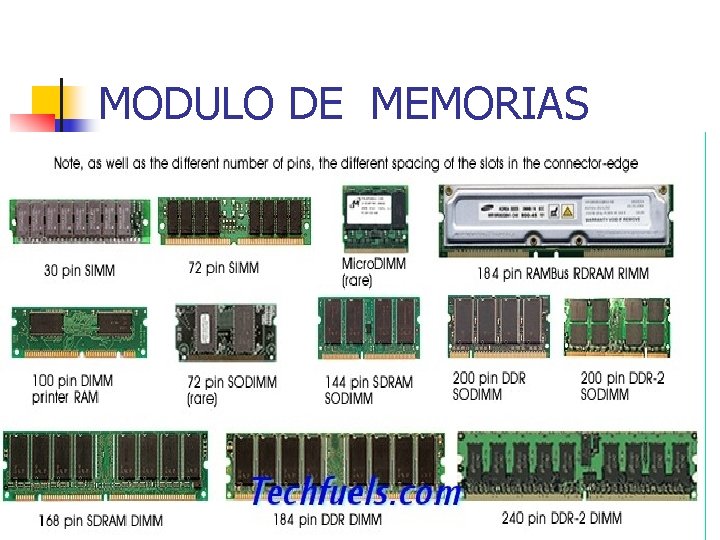

MODULOS DE MEMORIAS n Las memorias RAM se agrupan en módulos, que se conectan a la placa base de la computadora. Según los tipos de conectores que lleven los módulos, se clasifican en módulos n n n SIMM (Single In-line Memory Module), con 30 ó 72 contactos, módulos DIMM (Dual In-line Memory Module), con 168, 184, 240 contactos y módulos SO-DIMM (Small Outline DIMM) consisten en una versión compacta de los módulos DIMM convencionales, contando con 144 contactos y con un tamaño de aproximadamente la mitad de un módulo SIMM. Dado su tamaño tan compacto, estos módulos de memoria suelen emplearse en laptops, PDAs y notebooks

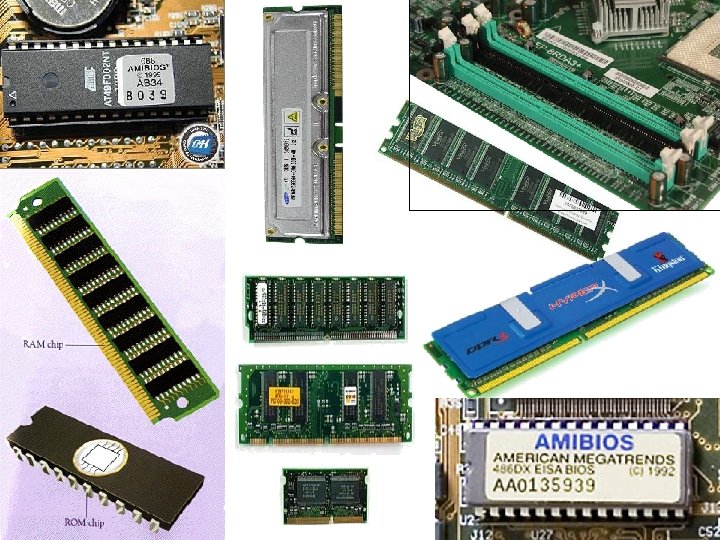

MODULO DE MEMORIAS ROM SIMM SO-DIMM
MODULO DE MEMORIAS
MODULO DE MEMORIAS ESPECIALES n Se han desarrollado ordenadores en una sola placa SODIMM como el Toradex Colibri (basado en CPU Intel XScale y Windows CE 5. 0)

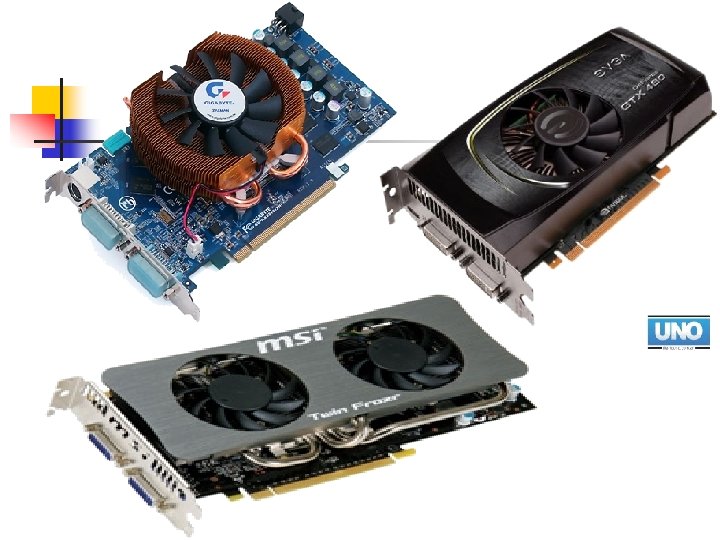

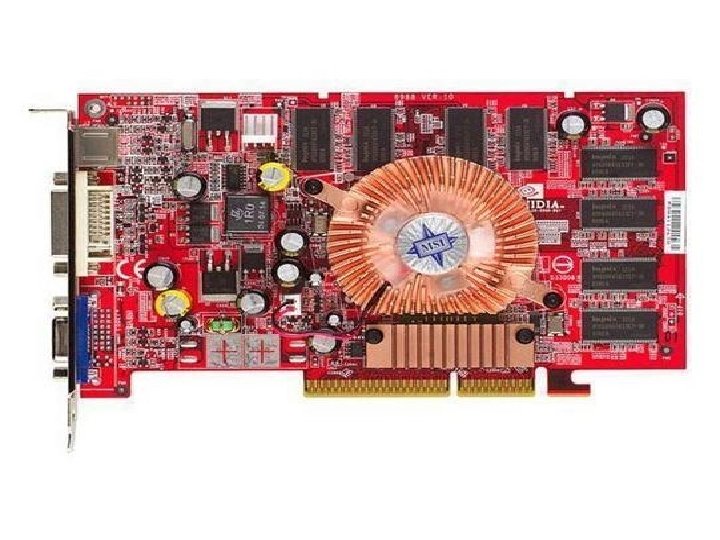

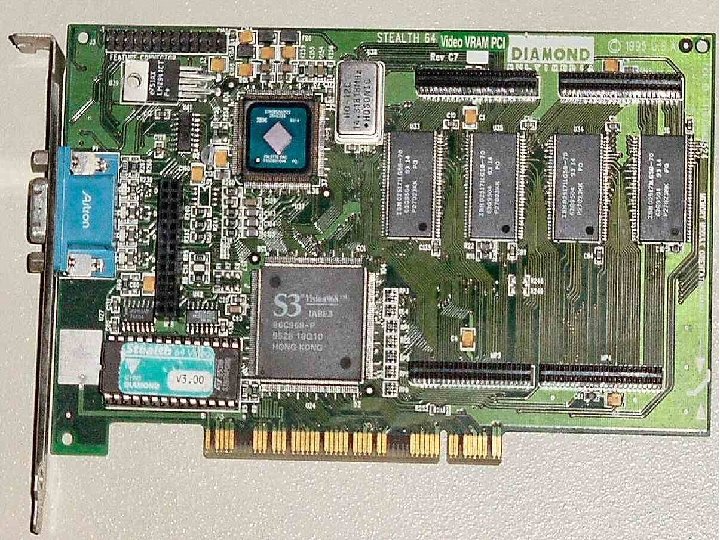

OTRAS MEMORIAS n DDR DRAM (Double Data Rate DRAM) n n VRAM n n Memoria de propósito especial usada por los adaptadores de vídeo. Es más cara que la una RAM normal. Permite mejores rendimientos gráficos. CACHE: Memoria y Disco (RAMDISK) n n Se las ha diseñado para aprovechar un solo ciclo de reloj para realizar dos transferencias y aumentar, de este modo, la velocidad al doble. Es un sistema especial de almacenamiento de alta velocidad. Puede ser tanto un área reservada de la memoria principal como un dispositivo de almacenamiento de alta velocidad independiente. BIOS n n Sistema básico para control de entradas y salidas de datos en un computador. Es un conjunto de programas grabados en un chip de memoria ROM (por ello se les llama Firmware en vez de software) que le permite ala CPU comunicarse con impresoras, unidades de disco, teclado y otros dispositivos de entrada y salida de datos.
Conclusiones y Preguntas
