SISTEMAS DE DRENAGEM Superficial Percolados Gases DRENAGEM SUPERFICIAL

SISTEMAS DE DRENAGEM -Superficial - Percolados - Gases

DRENAGEM SUPERFICIAL

MÉTODO RACIONAL Recomendado para áreas de até 0, 5 km 2 Q = C im A/ 3, 6 Onde - Q é a vazão máxima (m 3/s) -Im é a intensidade média da precipitação sobre a área drenada de duração igual ao tempo de concentração (mm/h) - C coeficiente de escoamento superficial - A área drenada em km 2

C coeficiente de escoamento superficial -superfícies de telhados 0, 70 a 0, 95 - pavimentos 0, 4 a 0, 9 -vias e passeios apedregulhados 0, 15 a 0, 30 - superfícies não pavimentadas, quintais e lotes vazios 0, 10 a 0, 30 - parques, jardins, gramados, dependendo da declividade e do solo 0, 05 a 0, 30 Pequenas declividades (I<2%) – C=0, 15 a 0, 20 Médias declividades (2<I<7%) – C=0, 20 a 0, 25 Fortes declividades (I>7%) – C=0, 25 a 0, 30

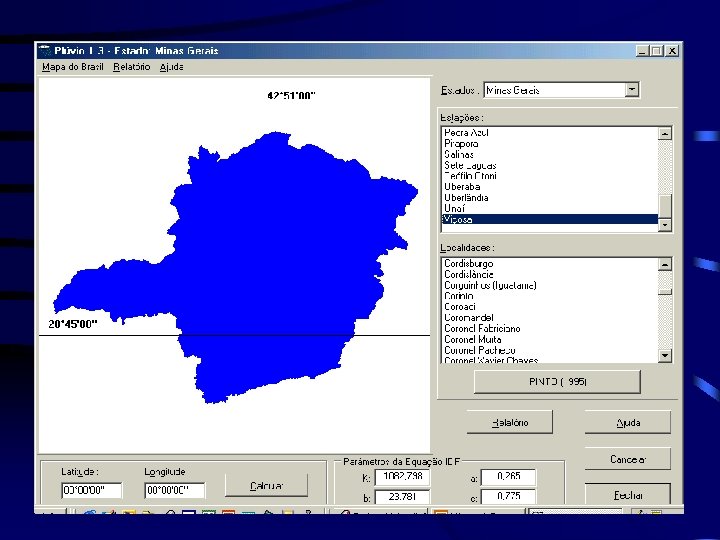

Im Intensidade da chuva im = K Tr a/(tc + b)c Tr é o tempo de recorrência (vida útil do aterro) K , a, b e c parâmetros que dependem da localização do aterro (programa PLÚVIO) tc tempo de concentração

www. ufv. br/dea/gprh

tc tempo de concentração (Fórmula de Giandotti) tc (horas) = (A 1/2 + 1. 5 L)/0. 8 H 1/2 A – área da bacia em Km 2; L – comprimento horizontal desde a saída até o ponto mais afastado da bacia em quilômetros; H – diferença de cotas entre a saída e o ponto mais afastado da bacia em metros.

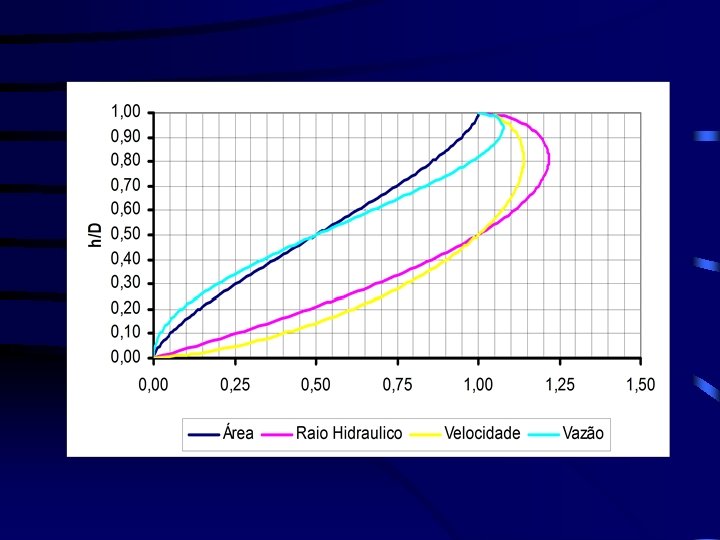

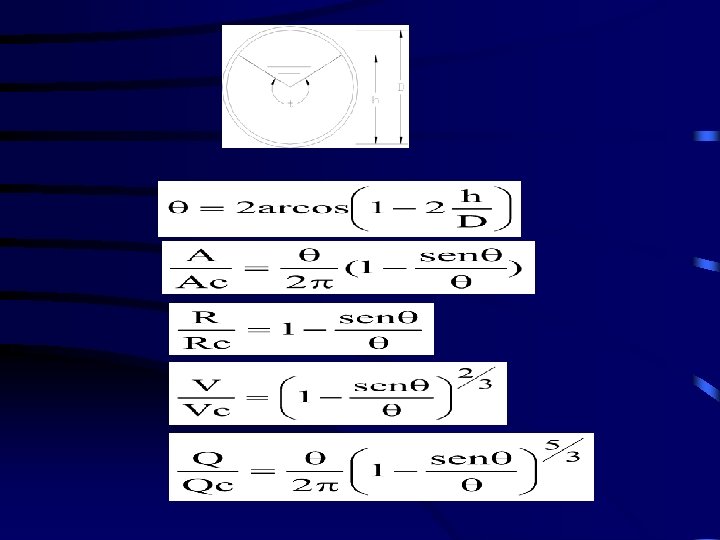

Fórmula de Manning Q= Rh 2/3 Sb 1/2 A / n Rh é o raio hidráulico (área molhada/perímetro S é a declividade n é o coeficiente de Manning Concreto polido Concreto não-polido Gabião 0, 013 0, 015 0, 035 molhado)

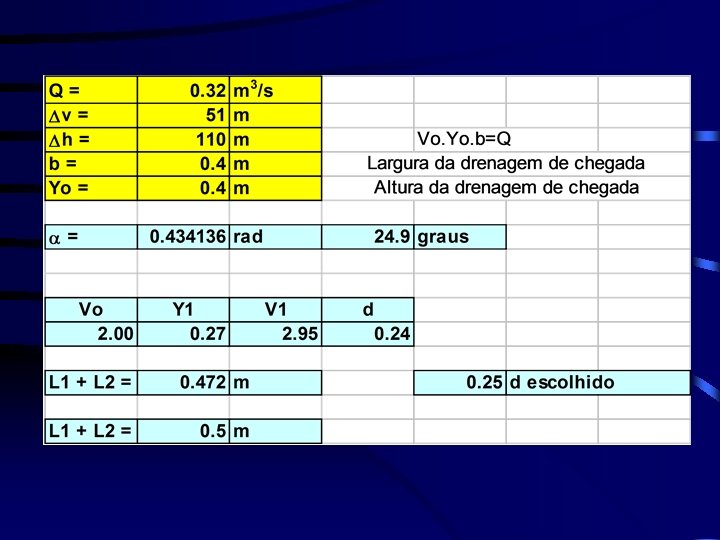

Cálculo de drenagem superficial

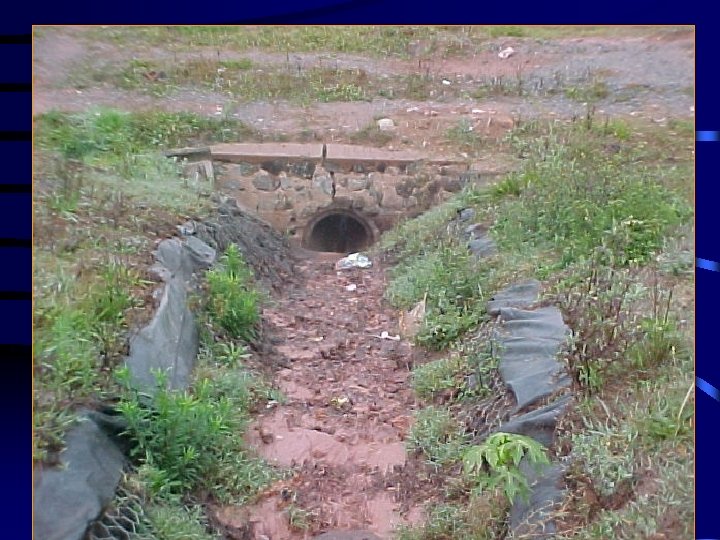

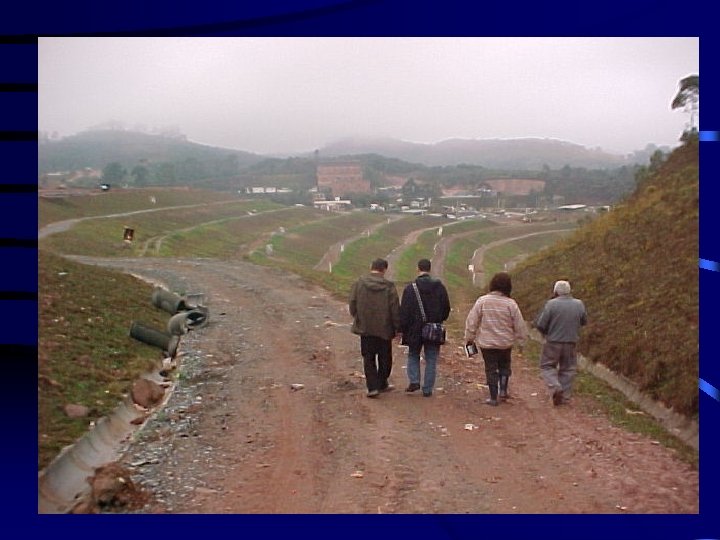

Tipos de drenos

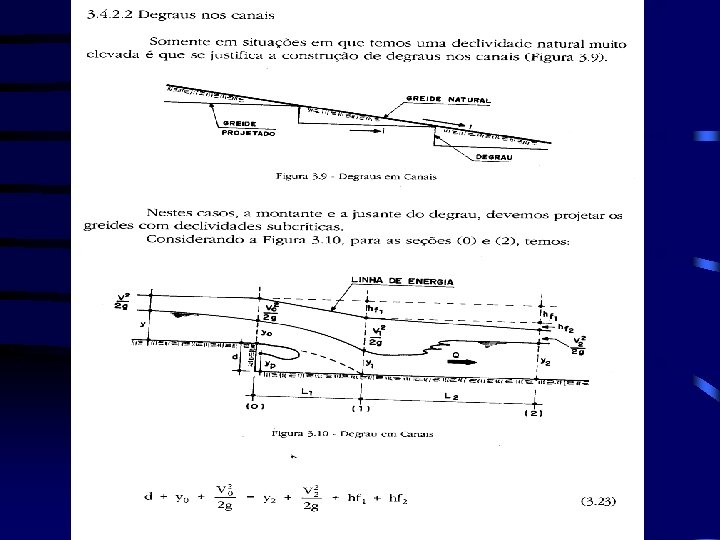

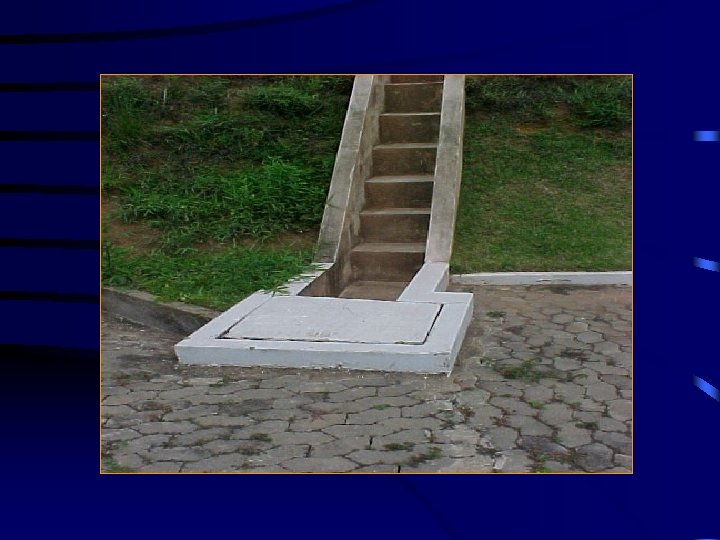

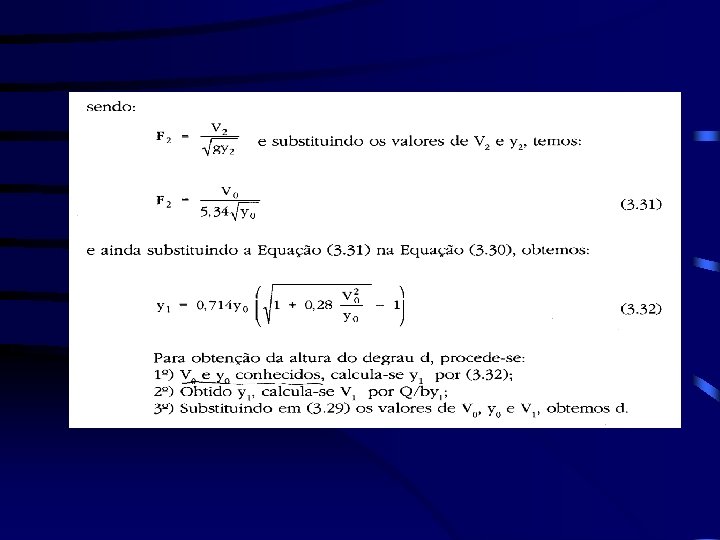

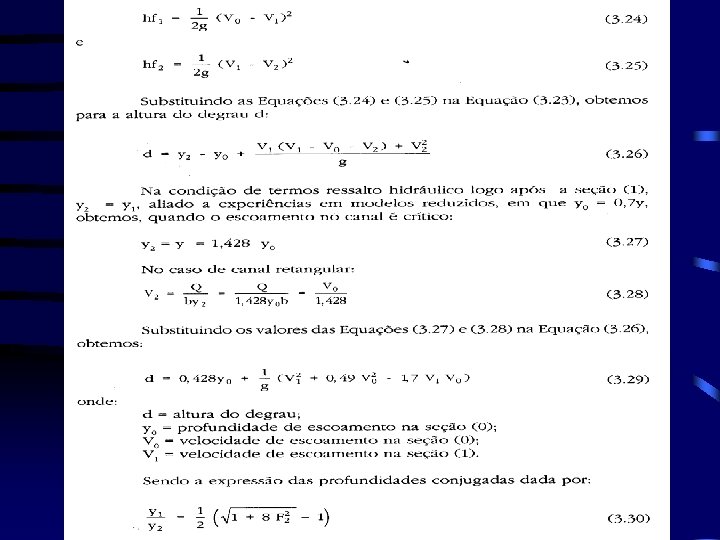

Descida em Degraus

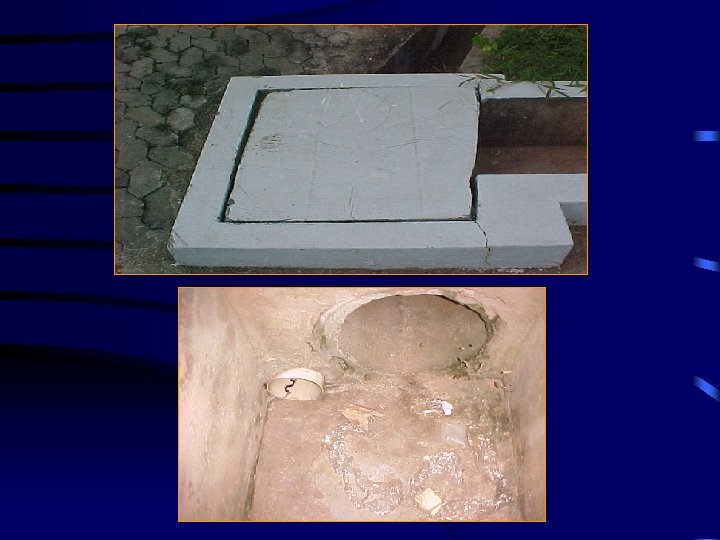

Caixa de Dissipação
