Sistemas de coordenadas tema 3 Lineas y puntos
- Slides: 15
Sistemas de coordenadas tema 3 Lineas y puntos principales sobre la esfera celeste 1
Coordenadas Horizontales tema 3 Eje X. Hacia el sur Eje Y. Hacia el Oeste Eje Z. Hacia el zenit Plano fundamental: Horizonte A: Acimut (0 -360 desde S hacia W) h: altura (-90, 90) 2 A, h varían por la rotación Terrestre
Coordenadas Horizontales tema 3 Zenit-nadir: Dirección de la linea de la plomada por el centro de la esfera. Norte-Sur: Intersección del plano meridiano con el Horizonte Este-Oeste: Intersección del plano Ecuador con el Horizonte Vertical. Todo plano que contiene al eje Zenit-Nadir Primer vertical: Vertical que contiene al Este y al Oeste Horizonte. Plano perpendicular al eje Zenit-Nadir por el centro de la esfera. 3
Coordenadas Horarias tema 3 Eje X. Hacia Q’ Eje Y. Hacia el Oeste Eje Z. Hacia el Polo norte celeste Plano fundamental: Ecuador H: Ángulo horario (0 -360 retrógrado) : Declinación (-90, 90) 4 H varía por la rotación Terrestre
Coordenadas Horarias tema 3 Eje del mundo: Dirección del eje de rotación por el centro de la esfera. Meridiano celeste: Todo plano que contiene al eje del mundo Semimeridianos Superior/Inferior: Arco de meridiano celeste que contiene al Zenit/Nadir Ecuador: Plano perpendicular al eje del mundo por el centro de la esfera. Hemisferios: Cada una de las semiesferas en que el Ecuador divide a la esfera celeste. Hemisferio Norte (Boreal) contiene a P. Hemisferio Sur (Austral) contiene a P’ 5
Órbita de la Tierra tema 3 Tercer planeta del Sistema solar, describe una elipse en sentido directo en torno al Sol que ocupa uno de sus focos. Lineas y puntos principales relacionados con órbita terrestre. 6

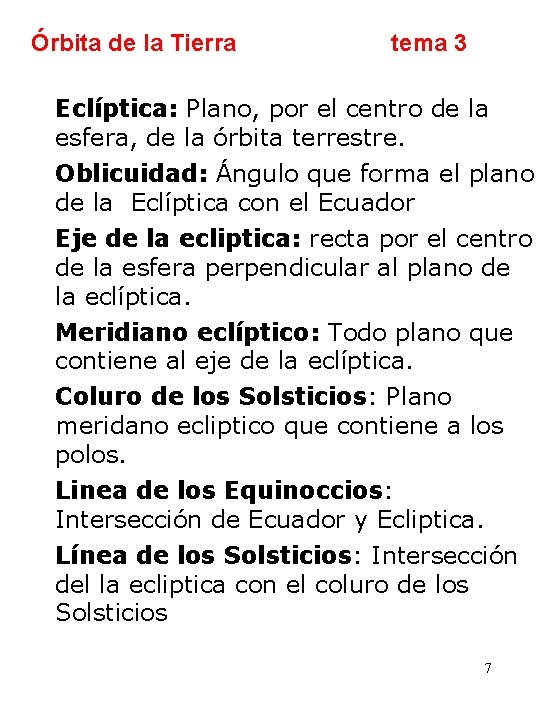

Órbita de la Tierra tema 3 Eclíptica: Plano, por el centro de la esfera, de la órbita terrestre. Oblicuidad: Ángulo que forma el plano de la Eclíptica con el Ecuador Eje de la ecliptica: recta por el centro de la esfera perpendicular al plano de la eclíptica. Meridiano eclíptico: Todo plano que contiene al eje de la eclíptica. Coluro de los Solsticios: Plano meridano ecliptico que contiene a los polos. Linea de los Equinoccios: Intersección de Ecuador y Ecliptica. Línea de los Solsticios: Intersección del la ecliptica con el coluro de los Solsticios 7
C. Ecuatoriales Absolutas tema 3 Eje X. Hacia Eje Y. Sobre el ecuador a 900 Eje Z. Hacia el Polo norte celeste Plano fundamental: Ecuador : Ascensión recta (0 -360 directo) : Declinación (-90, 90) 8 NO varían por la rotación Terrestre
Coordenadas eclípticas tema 3 Eje X. Hacia Eje Y. Hacia el Solsticio de verano Eje Z. Hacia el Polo norte eclíptico Plano fundamental: Eclíptica : Longitud eclíptica (0 -360 directo) : Latitud eclíptica (-90, 90) 9 NO varían por la rotación Terrestre
Transformación de Coordenadas 10
Transformación de Coordenadas (90 - ) (A, h) (H, ) Eje de giro: Y -(90 - ) giro de ángulo i=(90 - ) Tres ecuaciones equivalentes a las tres fórmulas de Bessel 11
Transformación de Coordenadas ( , ) Eje de giro: X - 12
Catálogos estelares Bases de datos con diferente información sobre objetos estelares. Se clasifican según la información que contengan en: I-Astrométricos (240 catálogos) II-Fotométricos (219) III-Espectrscópicos (190) IV-Identificación cruzada de catálogos (20) V-Datos combinados (97) VI-Miscelaneos (88) VII- Objetos no estelares (201) VIII-Fuentes de radio e infrarrojos (69) IX-Fuentes de alta energía (23). Ejemplo II/230 corresponde TASS Mark III photometric 13 survey (2000)
tipos de CATÁLOGOS Astrométricos ABSOLUTOS: coordenadas obtenidas directamente por observación RELATIVOS: coordenadas obtenidas a partir de las absolutas por métodos fotográficos o micrométricos. Uno de los más recientes es el I/284 USNO B 1. 0. Catálogo del Observatorio Naval de Estados Unidos (2003). Las imágenes que utiliza pertenecen a distintas fuentes una de ellas es POSS-I placas fotográficas de Monte Palomar que cubren parte del cielo FUNDAMENTALES: Recogen información de otros catálogos, y esta es muy precisa, uno de los mas recientes es el I/149 A. Quinto catálogo fundamental (FK 5). 1988 14

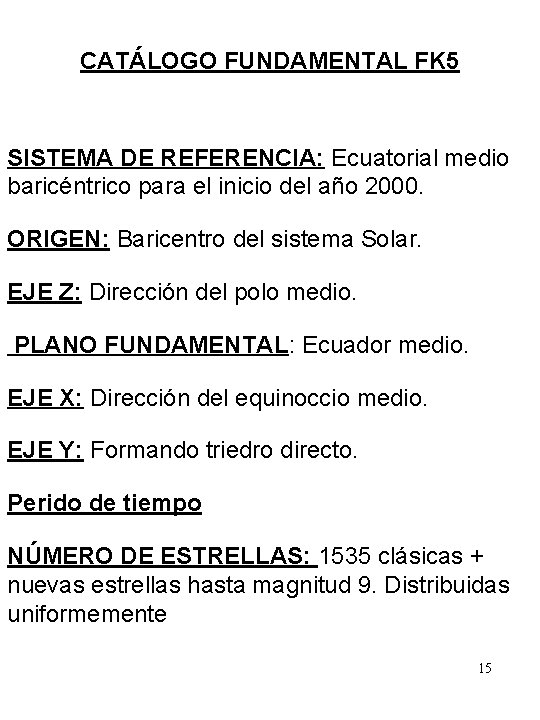

CATÁLOGO FUNDAMENTAL FK 5 SISTEMA DE REFERENCIA: Ecuatorial medio baricéntrico para el inicio del año 2000. ORIGEN: Baricentro del sistema Solar. EJE Z: Dirección del polo medio. PLANO FUNDAMENTAL: Ecuador medio. EJE X: Dirección del equinoccio medio. EJE Y: Formando triedro directo. Perido de tiempo NÚMERO DE ESTRELLAS: 1535 clásicas + nuevas estrellas hasta magnitud 9. Distribuidas uniformemente 15
