Sistema MIDO Historia, implementación y estado actual Departamento General de Irrigación Mendoza - Argentina División Proyectos Especiales

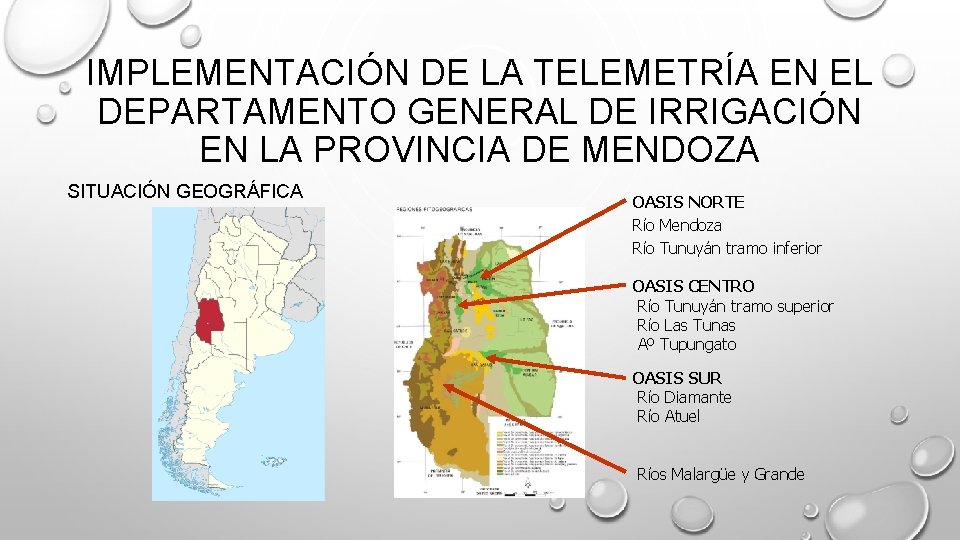

IMPLEMENTACIÓN DE LA TELEMETRÍA EN EL DEPARTAMENTO GENERAL DE IRRIGACIÓN EN LA PROVINCIA DE MENDOZA SITUACIÓN GEOGRÁFICA OASIS NORTE Río Mendoza Río Tunuyán tramo inferior OASIS CENTRO Río Tunuyán tramo superior Río Las Tunas Aº Tupungato OASIS SUR Río Diamante Río Atuel Ríos Malargüe y Grande

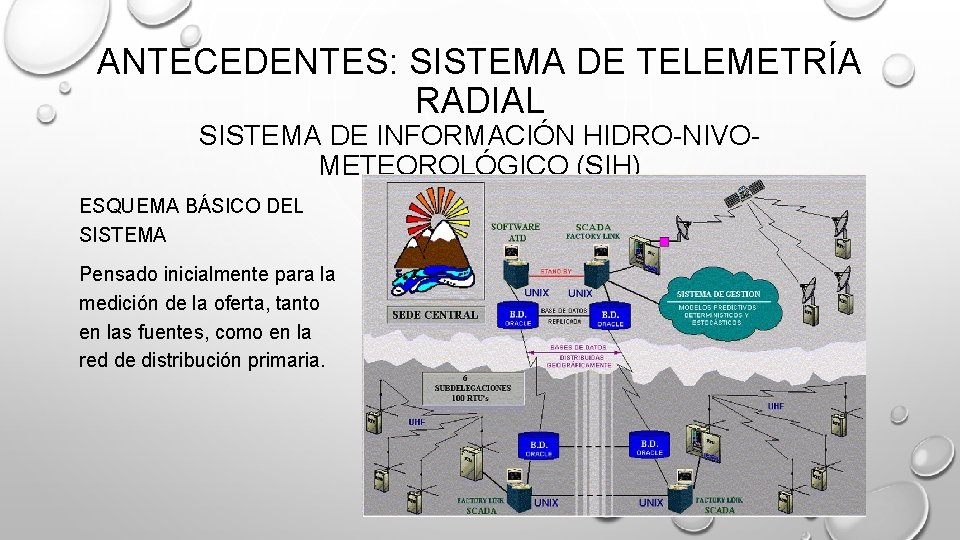

ANTECEDENTES: SISTEMA DE TELEMETRÍA RADIAL SISTEMA DE INFORMACIÓN HIDRO-NIVOMETEOROLÓGICO (SIH) ESQUEMA BÁSICO DEL SISTEMA Pensado inicialmente para la medición de la oferta, tanto en las fuentes, como en la red de distribución primaria.

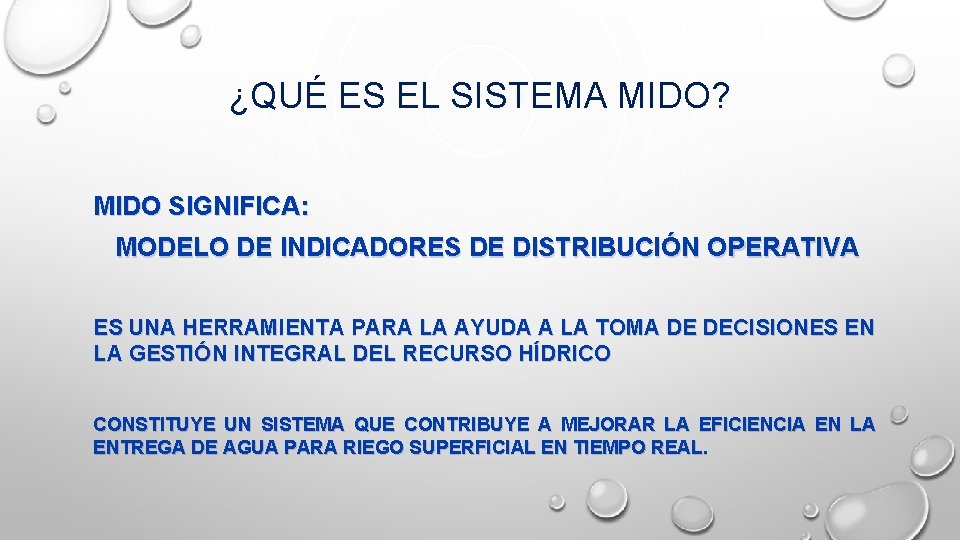

¿QUÉ ES EL SISTEMA MIDO? MIDO SIGNIFICA: MODELO DE INDICADORES DE DISTRIBUCIÓN OPERATIVA ES UNA HERRAMIENTA PARA LA AYUDA A LA TOMA DE DECISIONES EN LA GESTIÓN INTEGRAL DEL RECURSO HÍDRICO CONSTITUYE UN SISTEMA QUE CONTRIBUYE A MEJORAR LA EFICIENCIA EN LA ENTREGA DE AGUA PARA RIEGO SUPERFICIAL EN TIEMPO REAL.

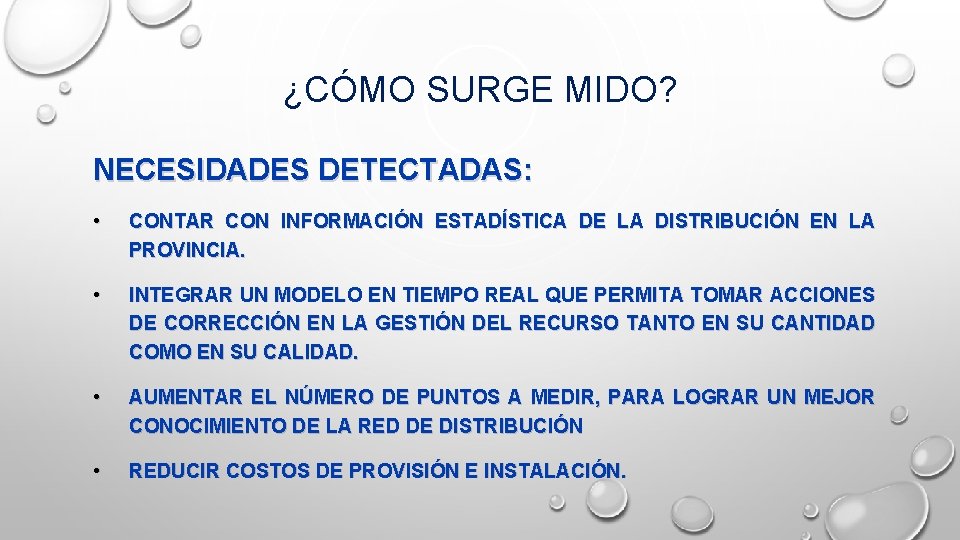

¿CÓMO SURGE MIDO? NECESIDADES DETECTADAS: • CONTAR CON INFORMACIÓN ESTADÍSTICA DE LA DISTRIBUCIÓN EN LA PROVINCIA. • INTEGRAR UN MODELO EN TIEMPO REAL QUE PERMITA TOMAR ACCIONES DE CORRECCIÓN EN LA GESTIÓN DEL RECURSO TANTO EN SU CANTIDAD COMO EN SU CALIDAD. • AUMENTAR EL NÚMERO DE PUNTOS A MEDIR, PARA LOGRAR UN MEJOR CONOCIMIENTO DE LA RED DE DISTRIBUCIÓN • REDUCIR COSTOS DE PROVISIÓN E INSTALACIÓN.

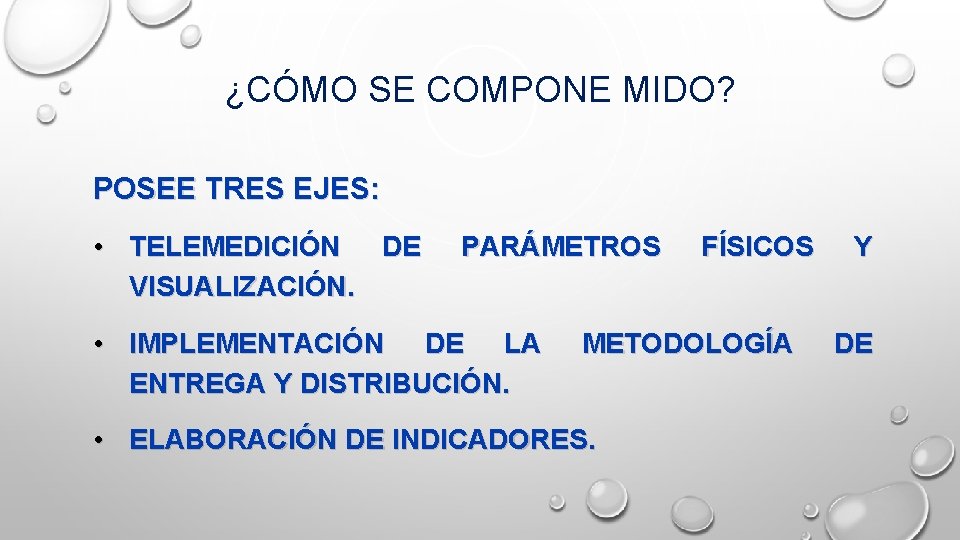

¿CÓMO SE COMPONE MIDO? POSEE TRES EJES: • TELEMEDICIÓN DE VISUALIZACIÓN. PARÁMETROS • IMPLEMENTACIÓN DE LA ENTREGA Y DISTRIBUCIÓN. FÍSICOS METODOLOGÍA • ELABORACIÓN DE INDICADORES. Y DE

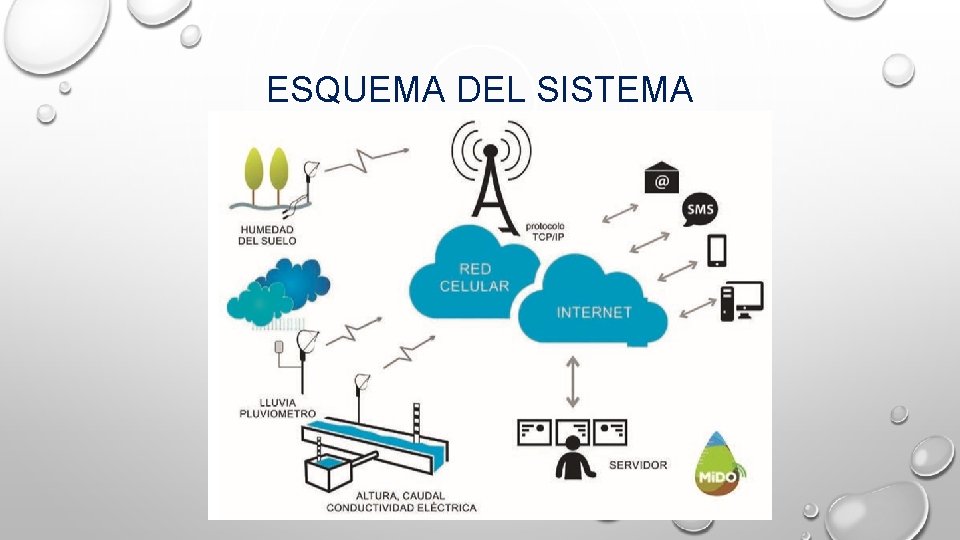

ESQUEMA DEL SISTEMA

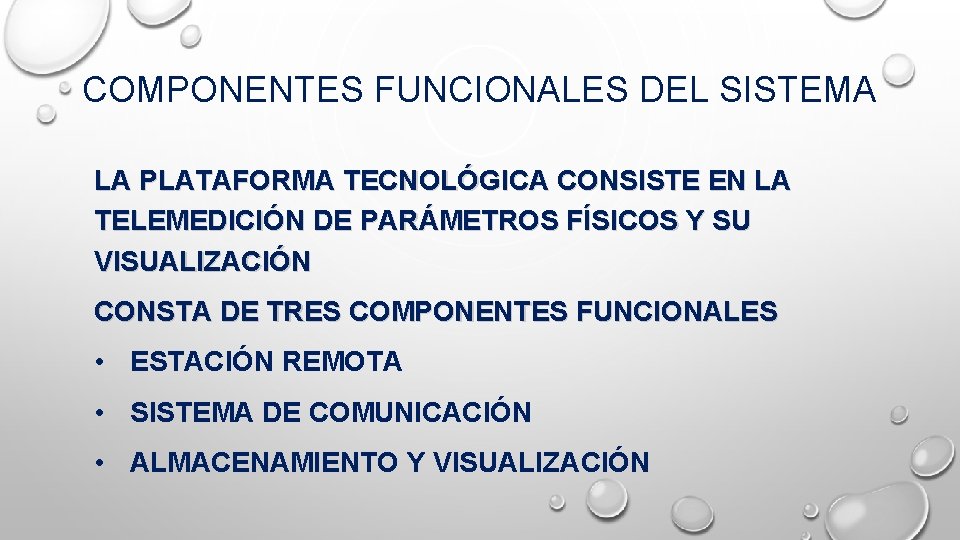

COMPONENTES FUNCIONALES DEL SISTEMA LA PLATAFORMA TECNOLÓGICA CONSISTE EN LA TELEMEDICIÓN DE PARÁMETROS FÍSICOS Y SU VISUALIZACIÓN CONSTA DE TRES COMPONENTES FUNCIONALES • ESTACIÓN REMOTA • SISTEMA DE COMUNICACIÓN • ALMACENAMIENTO Y VISUALIZACIÓN

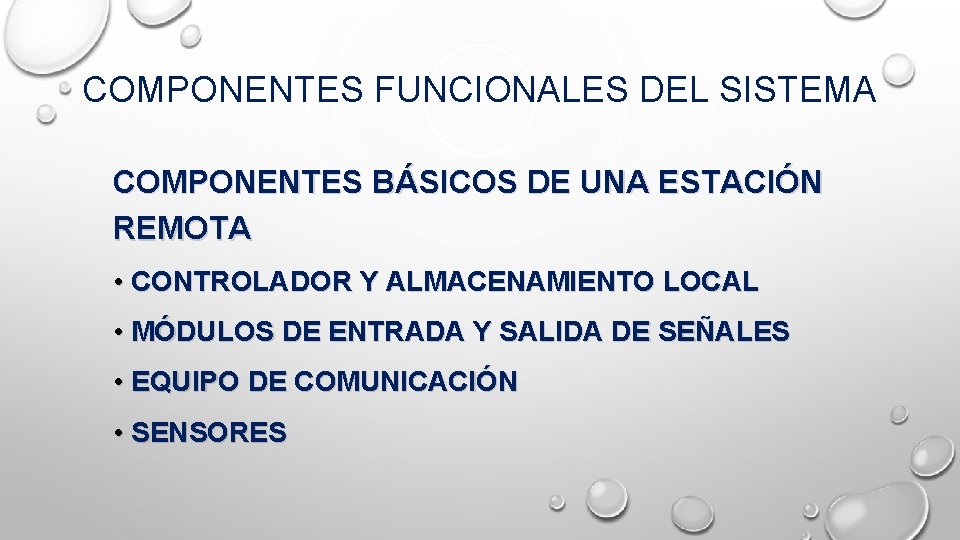

COMPONENTES FUNCIONALES DEL SISTEMA COMPONENTES BÁSICOS DE UNA ESTACIÓN REMOTA • CONTROLADOR Y ALMACENAMIENTO LOCAL • MÓDULOS DE ENTRADA Y SALIDA DE SEÑALES • EQUIPO DE COMUNICACIÓN • SENSORES

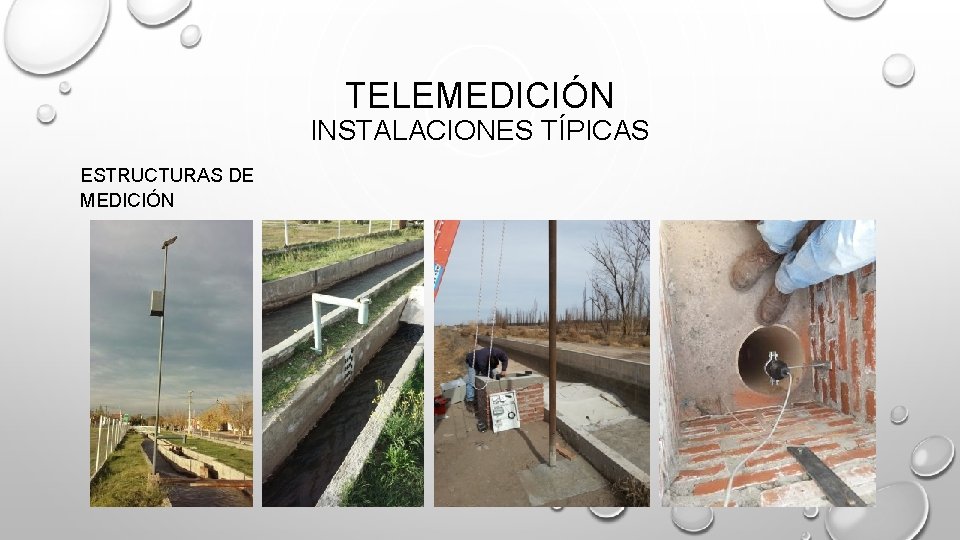

TELEMEDICIÓN INSTALACIONES TÍPICAS ESTRUCTURAS DE MEDICIÓN

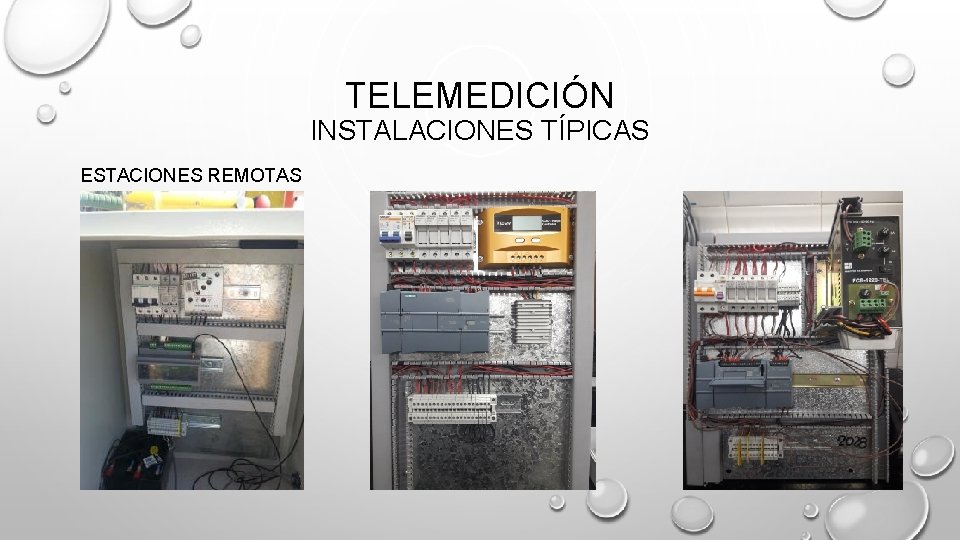

TELEMEDICIÓN INSTALACIONES TÍPICAS ESTACIONES REMOTAS

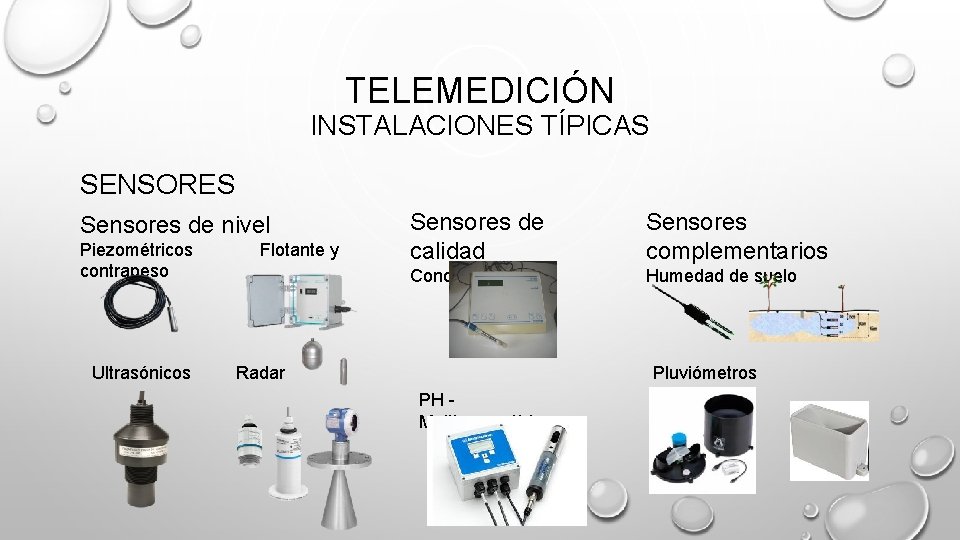

TELEMEDICIÓN INSTALACIONES TÍPICAS SENSORES Sensores de nivel Piezométricos contrapeso Ultrasónicos Flotante y Sensores de calidad Sensores complementarios Conductividad Humedad de suelo Radar Pluviómetros PH Multiparamétricos

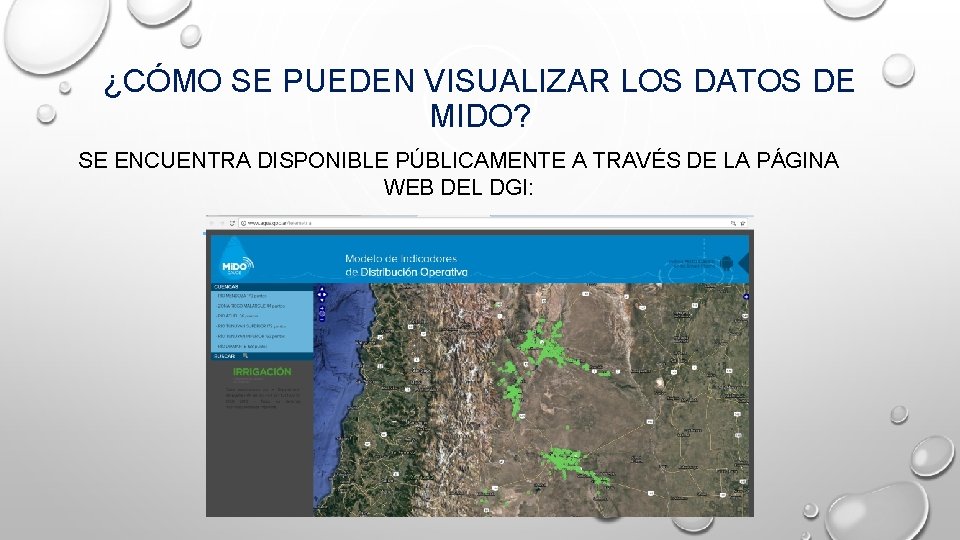

¿CÓMO SE PUEDEN VISUALIZAR LOS DATOS DE MIDO? SE ENCUENTRA DISPONIBLE PÚBLICAMENTE A TRAVÉS DE LA PÁGINA WEB DEL DGI: HTTP: //WWW. IRRIGACION. GOV. AR/TELEMETRIA

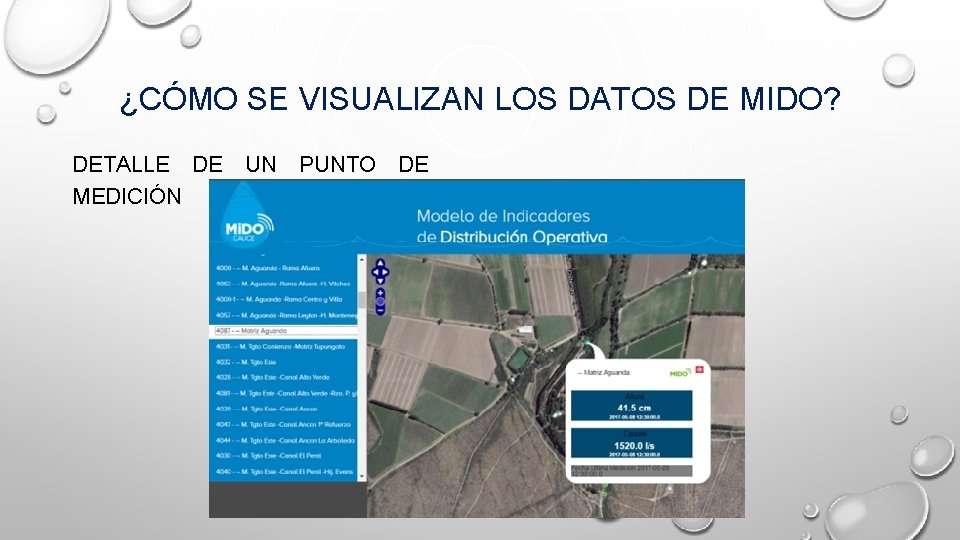

¿CÓMO SE VISUALIZAN LOS DATOS DE MIDO? DETALLE DE MEDICIÓN UN PUNTO DE

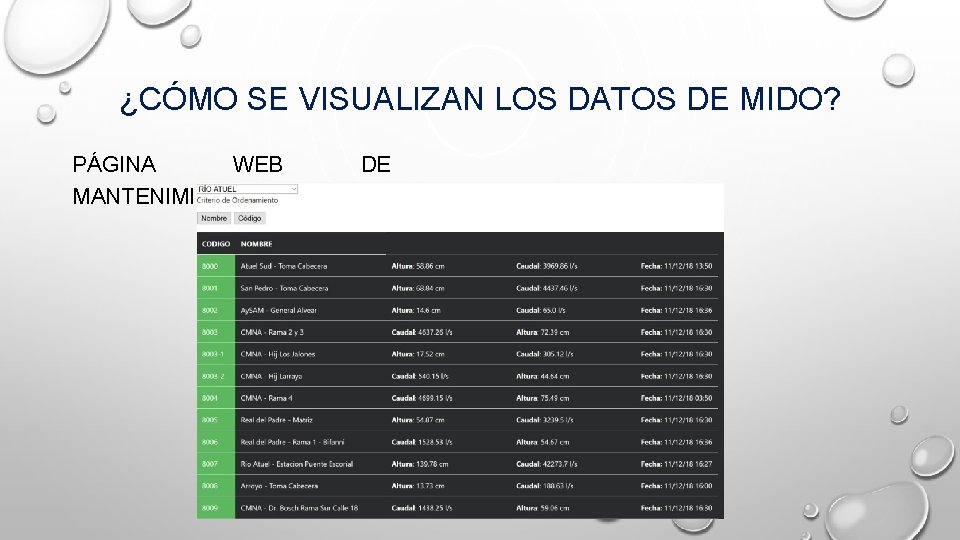

¿CÓMO SE VISUALIZAN LOS DATOS DE MIDO? PÁGINA WEB MANTENIMIENTO DE

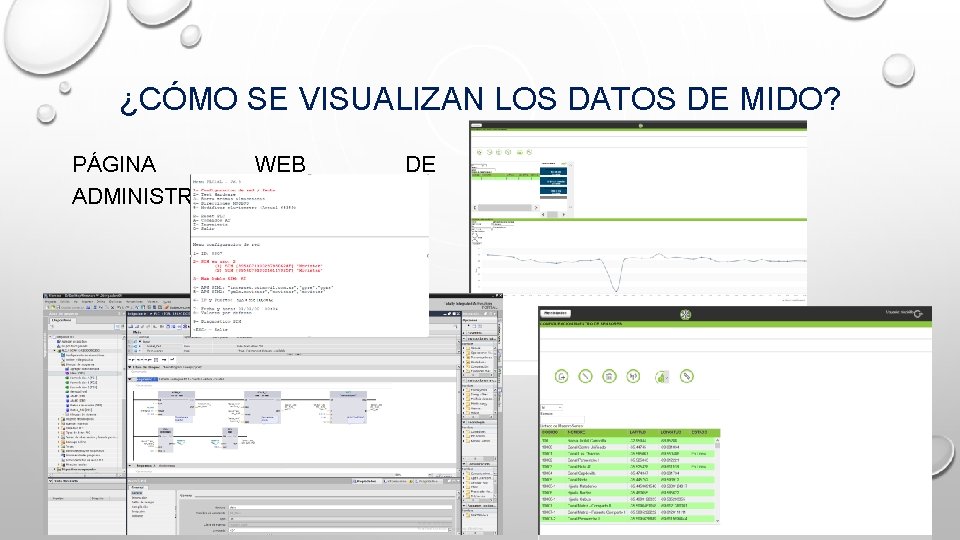

¿CÓMO SE VISUALIZAN LOS DATOS DE MIDO? PÁGINA WEB ADMINISTRACIÓN DE

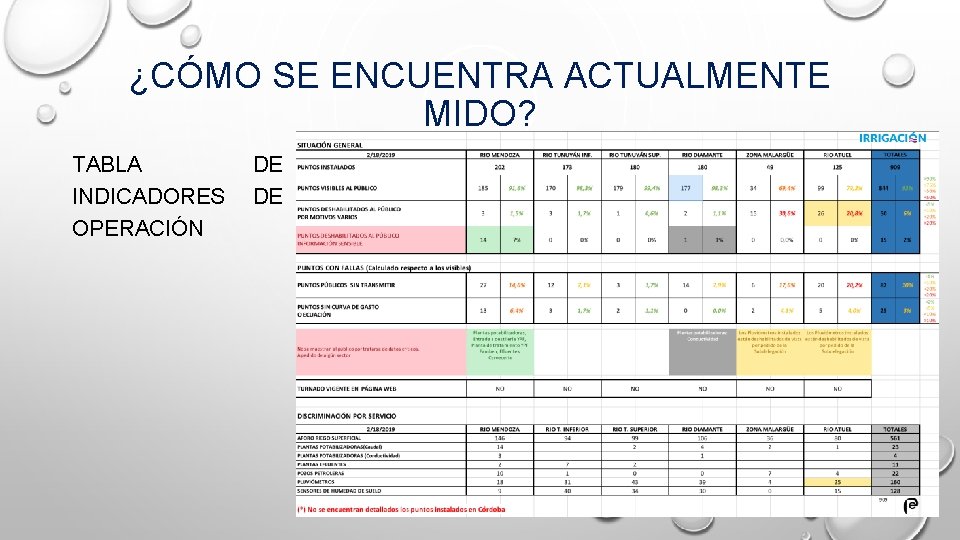

¿CÓMO SE ENCUENTRA ACTUALMENTE MIDO? TABLA INDICADORES OPERACIÓN DE DE

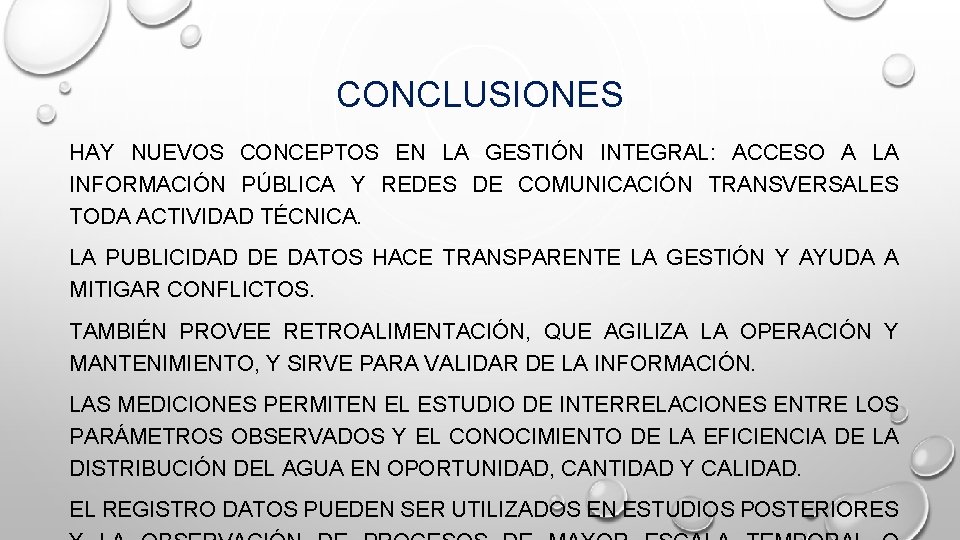

CONCLUSIONES HAY NUEVOS CONCEPTOS EN LA GESTIÓN INTEGRAL: ACCESO A LA INFORMACIÓN PÚBLICA Y REDES DE COMUNICACIÓN TRANSVERSALES TODA ACTIVIDAD TÉCNICA. LA PUBLICIDAD DE DATOS HACE TRANSPARENTE LA GESTIÓN Y AYUDA A MITIGAR CONFLICTOS. TAMBIÉN PROVEE RETROALIMENTACIÓN, QUE AGILIZA LA OPERACIÓN Y MANTENIMIENTO, Y SIRVE PARA VALIDAR DE LA INFORMACIÓN. LAS MEDICIONES PERMITEN EL ESTUDIO DE INTERRELACIONES ENTRE LOS PARÁMETROS OBSERVADOS Y EL CONOCIMIENTO DE LA EFICIENCIA DE LA DISTRIBUCIÓN DEL AGUA EN OPORTUNIDAD, CANTIDAD Y CALIDAD. EL REGISTRO DATOS PUEDEN SER UTILIZADOS EN ESTUDIOS POSTERIORES
