Sistema Garantizado de Transmisión: “Línea de Transmisión Machupicchu – Abancay – Cotaruse en 220 k. V” Carlos R. Tapia Farfán Apurimac, setiembre 2011 1 ©Todos los derechos reservados por ISA
Contenido q Quienes somos q Sector Eléctrico q Congestión Sistema de Transmisión q Proyectos de Transmisión q Proyecto Línea de Transmisión Machu Picchu – Abancay – Cotaruse en 220 k. V q Problemática de construcción de proyectos de transmisión q Conclusiones ©Todos los derechos reservados por ISA
Quienes Somos q Nuestra misión como grupo empresarial es el desarrollo de mercados mediante el diseño, construcción y operación de sistemas de infraestructura lineal. q Actuamos en un marco de relaciones equilibradas entre las empresas de ISA y sus partes interesadas para agregar valor, generar confianza y contribuir al desarrollo sostenible de las sociedades donde se tiene presencia. ©Todos los derechos reservados por ISA

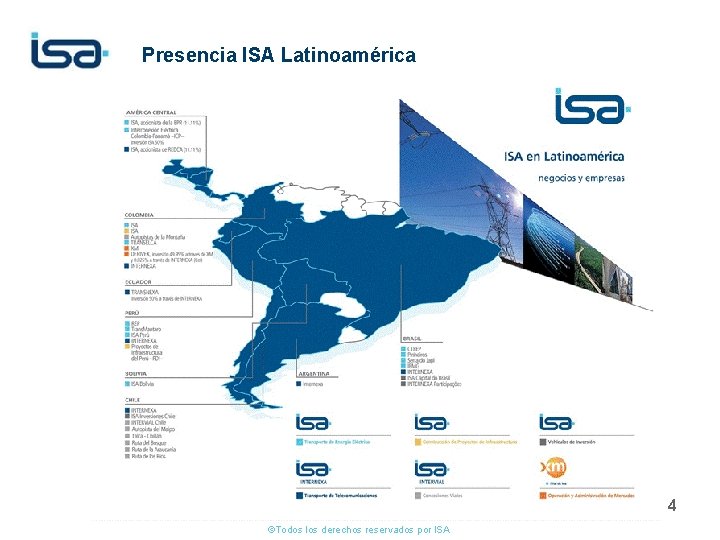

Presencia ISA Latinoamérica 4 ©Todos los derechos reservados por ISA
Comportamiento de la Demanda SEIN Tasa de Crecimiento Anual Energía Producción Energía Anual (miles GWh) Tasa de Crecimiento Máxima Demanda Anual (MW) ©Todos los derechos reservados por ISA
Congestión Sistema de Transmisión El crecimiento económico del país en los últimos 10 años a duplicado el consumo de energía eléctrica, como consecuencia el Sistema Eléctrico de Transmisión en alta tensión se ha congestionado. Es necesario desarrollar proyectos de generación, transmisión y distribución para atender este crecimiento de la demanda eléctrica con calidad.
Proyectos de Transmisión en Ejecución Nº Descripción 1 L. T. 138 k. V Laguna la Niña – Bayovar. Subestación 220/138 k. V Laguna la Niña CTM (Mar. 10) 2 L. T. Paragsha-Conococha-Huallanca-Cajamarca-Cerro Corona. Carhuaquero 220 k. V. Abengoa (May. 11) 3 2 da terna 220 k. V Independencia-Ica. ISA (May. 11) 4 L. T. Chilca-Zapallal 500 k. V y L. T. Chilca-La Planicie-Zapallal 2 x 220 k. V (preparada para 500 k. V ISA (May. 11) 5 Refuerzo L. T 220 k. V Mantaro-Cotaruse-Socabaya a 505 MVA. CTM (Jul. 2011) 6 Ampliación N° 6: 2 da terna 220 k. V Chiclayo – Piura. REP (Ago. 2011) 7 Ampliación N° 8: Ampliación capacidad Transmisión: Independencia-Ica e Ica-Marcona REP (Sep 2011) 8 Ampliación N° 9: Amp. Capacidad Transmisión y 2 da terna Trujillo-Guadalupe-Chiclayo REP (Mar 2012) 9 L. T. 500 k. V Zapallal-Chimbote-Trujillo. ISA (Ago. 2012) 10 L. T. 500 k. V Chilca-Marcona-Ocoña-Montalvo. Abengoa (Ago 2013) 11 L. T 220 k. V Piura – Talara ISA (Ago. 2012) 12 L. T 220 k. V Pomacocha–Carhuamayo. ISA (Sep. 2012) 11 1 15 6 2 8 12 9 14 4 16 13 L. T. 220 k. V Tintaya-Socabaya REI (Mar. 2013) 14 L. T. Machupicchu-Abancay-Cotaruse CTM (Ene 2013) 15 L. T. 500 k. V Trujillo Norte – La Niña (Nov. 2013) 16 L. T. 500 k. V Mantaro–Caraveli-Montalvo y L. T. 220 k. V Cotaruse. Machupicchu ISONOR (22. feb. 11) ©Todos los derechos reservados por ISA 13 3 7 10 5
Proyectos de transmisión en Ejecución Descripción Ampliación N° 5: Subestaciones Piura Oeste (Dic. 11): Trafo 100 MVA 220/60/10 k. V, doble barra 220 y 60 k. V. Trujillo Norte (Ene. 11): Trafo 45 MVA 138/22. 9/10 k. V, Conf. interruptor 1 ½ de barras 138 k. V, Banco condensadores 15 Mvar, 10 k. V. Quencoro (Dic. 10): Trafo 25 MVA 138/10/34 k. V, Doble barra 138 k. V Azángaro (Nov. 10): Trafo 47. 5 MVA 138/10/22. 9 k. V Tingo María (Dic 10) Trafo 50 MVA 220/138/10 k. V Independencia: Cambio de simple a doble barra 60 k. V (Feb. 10) Ampliación N° 6: 2 da terna 220 k. V Chiclayo – Piura. REP (Ago. 2011) 16 18 Ampliación N° 7: Adecuación Integral de las subestaciones San Juan, Santa Rosa, Chavarría, Ventanilla y Zapallal, aumento Icc (Feb. 12) Ampliación N° 9 (Sep. 12) Guadalupe: Trafo 50 MVA, 220/60 k. V Chiclayo Oeste: Trafo 100 MVA, 220/60/0. 38 k. V. Huacho: Trafo 50 MVA, 220/66/10 k. V ©Todos los derechos reservados por ISA 17
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V ANTECEDENTES Mediante la Resolución Ministerial N° 024 -2010 -MEM/DM, del 17 de enero del 2010, se incluyó el Proyecto “Línea de Transmisión Machupicchu-Abancay-Cotaruse en 220 k. V” en el Plan Transitorio de Transmisión (PTT). PROINVERSION lleva la conducción del Proceso de Licitación hasta la adjudicación de la Buena Pro del Proyecto. ©Todos los derechos reservados por ISA

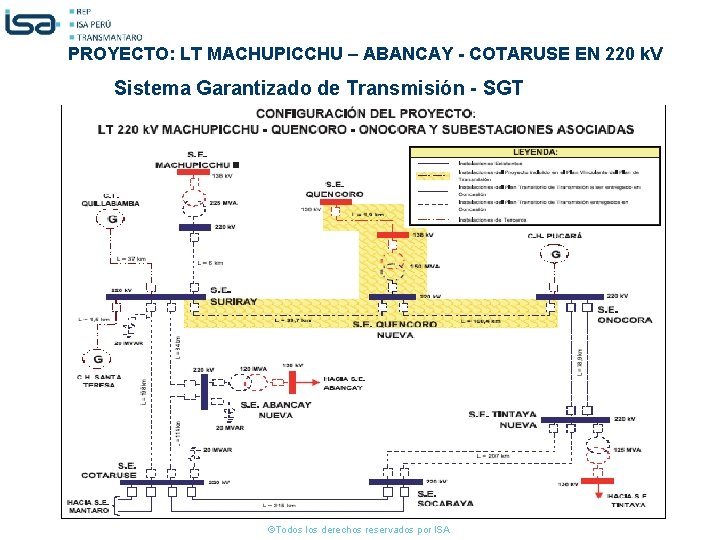

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Sistema Garantizado de Transmisión - SGT ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Hitos Importantes del Proyecto q 17 enero 2010 : q 18 noviembre 2010: q 22 diciembre 2010 : q 24 diciembre 2010 : q 16 febrero 2011 : q 22 diciembre 2012: q 22 enero 2013 : Inclusión en el Plan Transitorio de Transmisión Buena Pro del Concurso de Concesión otorgado a Consorcio Transmantaro - CTM Firma de Contrato de Concesión DS-022 -2010 -MINAM que establece el Área de Conservación Regional Choquequirao DS Nº 003 -2011 -MINAM regulando la emisión de la Compatibilidad y Opinión Técnica Previa Favorable por parte del SERNANP Puesta en operación experimental Puesta en operación comercial ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V OBJETO: Construcción y puesta en operación comercial de la Línea de Transmisión Machupicchu – Abancay – Cotaruse a 220 k. V, la ampliación de las Subestaciones Asociadas (Cotaruse y Abancay) y la construcción de las Subestaciones nuevas de Machupicchu II, Suriray y Abancay Nueva. PLAZO: El proyecto se ejecutará y entrará en operación experimental en primera instanciaa y luego en operación comercial según el siguiente detalle: FECHA DE INICIO 22 -12 -2010 OPERACIÓN EXPERIMENTAL OPERACIÓN COMERCIAL 22 -12 -2012 (24 meses) ©Todos los derechos reservados por ISA 22 -01 -2013 (25 meses)

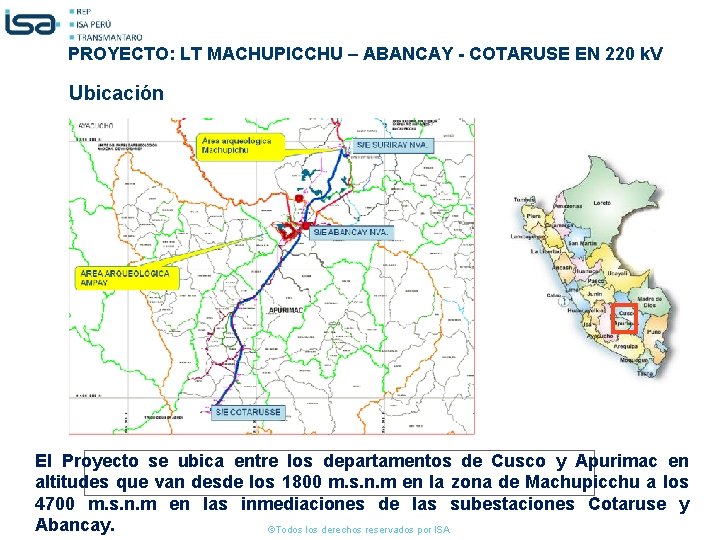

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Ubicación El Proyecto se ubica entre los departamentos de Cusco y Apurimac en altitudes que van desde los 1800 m. s. n. m en la zona de Machupicchu a los 4700 m. s. n. m en las inmediaciones de las subestaciones Cotaruse y Abancay. ©Todos los derechos reservados por ISA

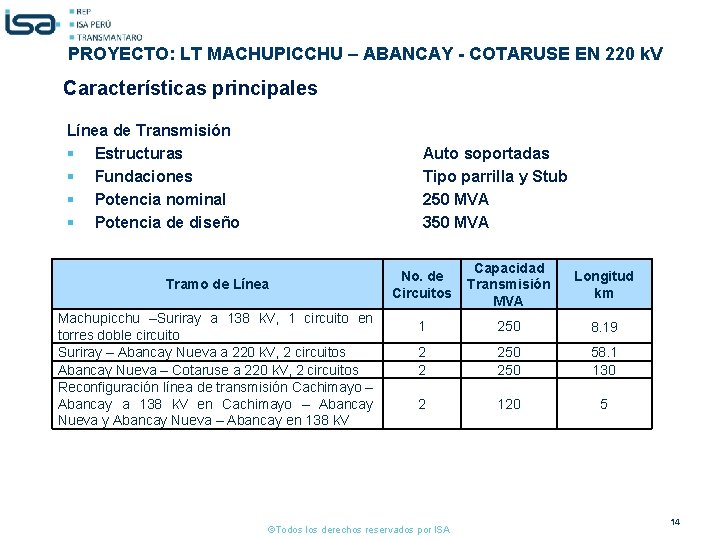

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Características principales Línea de Transmisión § Estructuras § Fundaciones § Potencia nominal § Potencia de diseño Auto soportadas Tipo parrilla y Stub 250 MVA 350 MVA Tramo de Línea Machupicchu –Suriray a 138 k. V, 1 circuito en torres doble circuito Suriray – Abancay Nueva a 220 k. V, 2 circuitos Abancay Nueva – Cotaruse a 220 k. V, 2 circuitos Reconfiguración línea de transmisión Cachimayo – Abancay a 138 k. V en Cachimayo – Abancay Nueva y Abancay Nueva – Abancay en 138 k. V No. de Circuitos Capacidad Transmisión MVA Longitud km 1 250 8. 19 2 2 250 58. 1 130 2 120 5 ©Todos los derechos reservados por ISA 14
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V DIAGRAMA UNIFILAR GENERAL ©Todos los derechos reservados por ISA 15
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V LLTT 138 k. V Machupicchu - Suriray Santa Teresa Río Urubamba Ruinas Machupicchu 16 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V LLTT 220 k. V Suriray – Abancay Nueva Ruinas Choquequirao 17 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V LLTT 220 k. V Abancay Nueva - Cotaruse SE Cotaruse 18 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V DIAGRAMA UNIFILAR GENERAL 19 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Diagrama Unifilar SE Suriray 20 ©Todos los derechos reservados por ISA

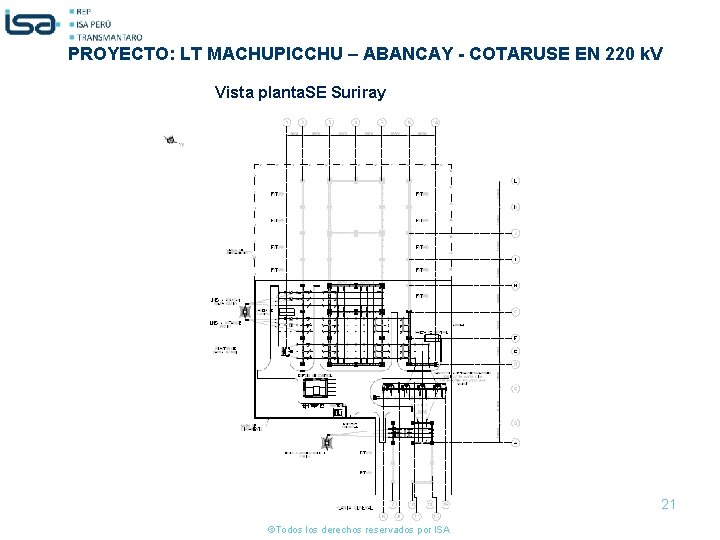

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista planta. SE Suriray 21 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista corte SE Suriray 22 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Diagrama Unifilar SE Abancay Nueva 23 ©Todos los derechos reservados por ISA

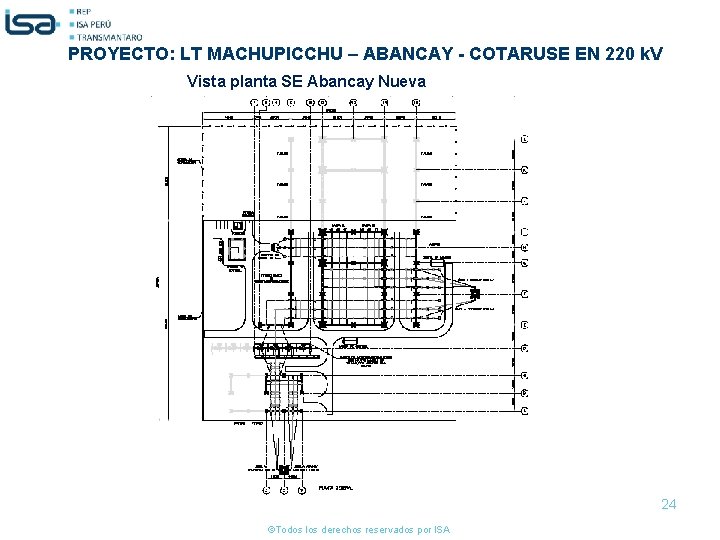

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista planta SE Abancay Nueva 24 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista corte SE Abancay Nueva 25 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Diagrama Unifilar Ampliación SE Cotaruse 26 ©Todos los derechos reservados por ISA

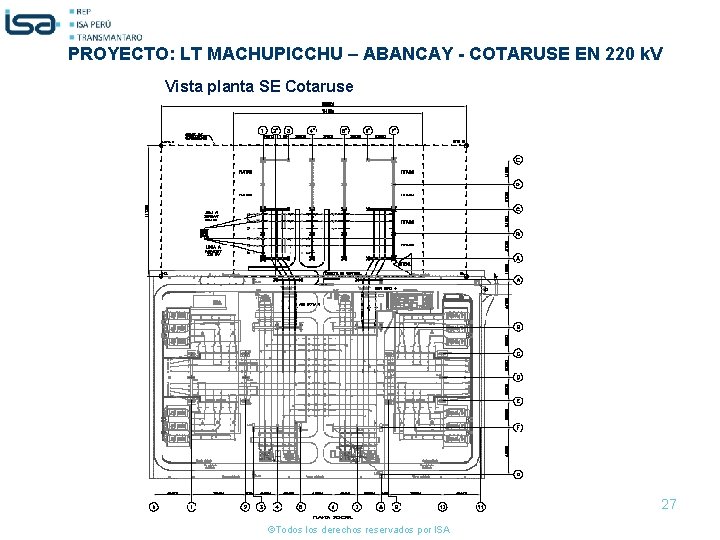

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista planta SE Cotaruse 27 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Vista corte SE Cotaruse 28 ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Problemática en la construcción de Proyectos q La modificación del Art. 116 de la ley de áreas naturales protegidas, establece que se debe solicitar la compatibilidad del proyecto. Se puede correr el riesgo de no ser compatible y paralizar el proyecto. Este concepto lo debe gestionar el Ministerio de Energía y Minas (MEM) ante el Sernanp q Dificultades en la gestión de la servidumbre, existe informalidad con la titulación de tierras (No hay información actualizada en el SUNARP) ©Todos los derechos reservados por ISA
PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Conclusiones q El anillo energético de transmisión en 220 k. V contribuirá a resolver los problemas de sobrecarga, inestabilidad y congestión de las líneas que se presentan en la zona sureste del país. q Este sistema de transmisión tendrá la capacidad transportar grandes cantidades de energía para atender a los centros de demanda con mayor confiabilidad el suministro de energía provenientes de las centrales de generación. 30 ©Todos los derechos reservados por ISA

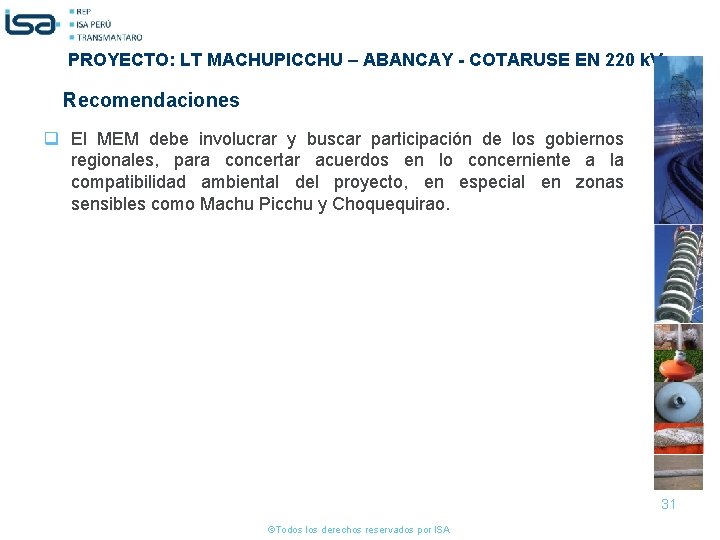

PROYECTO: LT MACHUPICCHU – ABANCAY - COTARUSE EN 220 k. V Recomendaciones q El MEM debe involucrar y buscar participación de los gobiernos regionales, para concertar acuerdos en lo concerniente a la compatibilidad ambiental del proyecto, en especial en zonas sensibles como Machu Picchu y Choquequirao. 31 ©Todos los derechos reservados por ISA
32 ©Todoslos losderechosreservadospor por. ISA
