SISTEMA DIDRICO El Punto en el Plano Punto

SISTEMA DIÉDRICO El Punto en el Plano

Punto perteneciente a un plano oblicuo. PV va a Vs va P 2 s 2 PV Vs P 1 P s 1 s Hs ha PH Las proyecciones de un punto del plano estarán sobre las proyecciones de cualquier recta que pase por él. PH

Cómo encontrar la proyección horizontal de un punto de un plano, conociendo la proyección vertical, con la ayuda de una recta horizontal del plano. a va Vt PV va P 2 t P PV Vt P 1 ha PH t 1 ha PH

Cómo encontrar la proyección vertical de un punto de un plano, conociendo la proyección horizontal, con la ayuda de una recta horizontal del plano. a va Vt PV va P 2 t P PV Vt P 1 ha PH t 1 ha PH

Cómo encontrar la proyección vertical de un punto de un plano, conociendo la proyección horizontal con la ayuda de una recta frontal del plano. a PV va f 2 f P 2 va P PV f 1 Hf Hf ha PH P 1 ha PH

Cómo encontrar la proyección horizontal de un punto de un plano, conociendo la proyección vertical con la ayuda de una recta frontal del plano. a PV va f 2 f P 2 va P PV f 1 Hf Hf ha PH P 1 ha PH

Punto sobre un Plano Perpendicular al P. V. PV va a P 2 va PV P 2 P P 1 ha PH

Punto sobre un Plano Perpendicular al P. H. PV va a P 2 va PV P P 2 P 1 PH ha ha PH

PV Punto sobre un Plano Perpendicular al P. V. y al P. H. va P 2 a va PV P 2 P P 1 ha PH

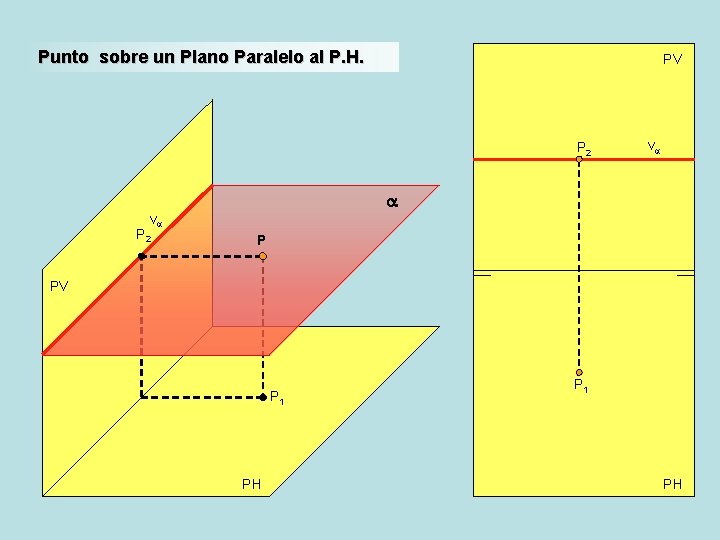

Punto sobre un Plano Paralelo al P. H. PV P 2 va a va P 2 P PV P 1 PH

Punto sobre un Plano Paralelo al P. V. PV a P 2 PV P 2 P P 1 ha ha P 1 PH PH
