Sistema di controllo della temperatura Importanza del controllo

ＮＥＯ-ＯＮＥ Sistema di controllo della temperatura

Importanza del controllo della temperatura 1. Aumento della temperatura → Viscosità materiale si diminuisce 2. Diminuzione della temperatura → Viscosità materiale aumenta. Questo causa Cambiamento del volume della dosata

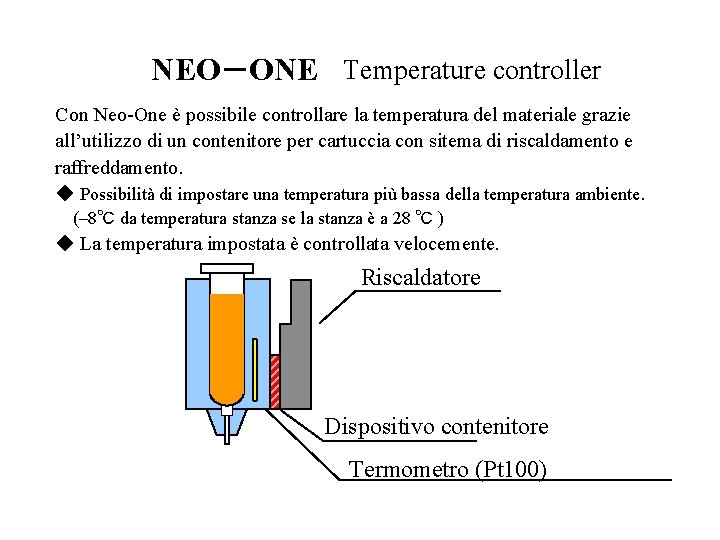

NEO－ONE Temperature controller Con Neo-One è possibile controllare la temperatura del materiale grazie all’utilizzo di un contenitore per cartuccia con sitema di riscaldamento e raffreddamento. ◆ Possibilità di impostare una temperatura più bassa della temperatura ambiente. (– 8℃ da temperatura stanza se la stanza è a 28 ℃ ) ◆ La temperatura impostata è controllata velocemente. Riscaldatore Dispositivo contenitore Termometro (Pt 100)

Variazione volume dosata con abbassamento temperatura di – 1°C. Volume dose (mg) 22. 0 3. 8 23. 0 4. 1 24. 0 4. 4 25. 0 26. 0 5. 5 Rapporto del volume dosata con la variazione della temperatura 7 Volume dose (mg) Set temp. (℃) 6 5 4 3 2 20 27. 0 5. 9 35. 0 13. 2 24 26 28 Temp. Materiale [℃] Condizioni Dispenser: AD 2000 22 Tempo dosata: 0. 5 sec Cartuccia: PS 10 S(10 cc) Pressione: 200 KPa Ugello: Ago MN-18 G-13 Materiale: Colla 30

Variazione volume dosata con abbassamento temperatura di – 2°C. Volume dosata (mg) Pasta d’argento

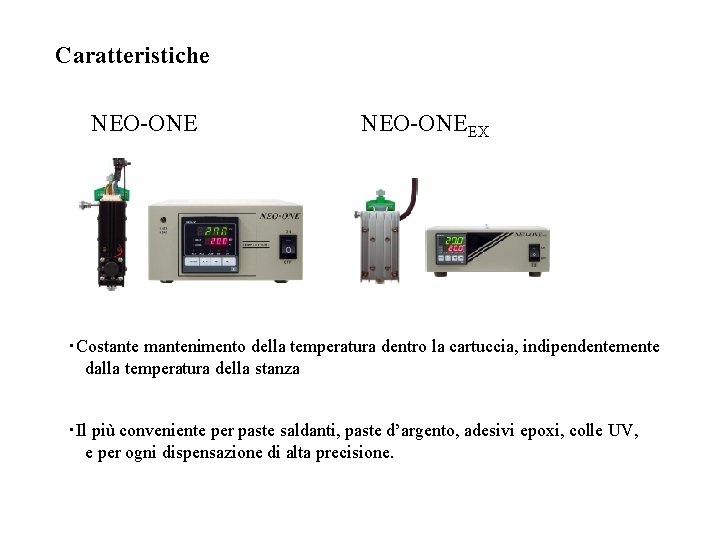

Caratteristiche NEO-ONEEX ・Costante mantenimento della temperatura dentro la cartuccia, indipendentemente dalla temperatura della stanza ・Il più conveniente per paste saldanti, paste d’argento, adesivi epoxi, colle UV, e per ogni dispensazione di alta precisione.

Specifications Common specifications Temp. setting range 20 -50℃ (Temp. ambiente a 28℃) Temp. accuracy ± 0. 3℃ Applicabile a cartucce tipo 5 ml, 10 ml, 30 ml, 50 ml Alimentazione elettrica AC 85 -132 V 50/60 Hz Consumi Approx. 150 VA NEO-ONE Controller (W)×(D)×(H) weight (Kg) NEO-ONEEX 200× 257× 100 3. 3 Controller Overall dimensions Blocco Scaldante (W)×(D)×(H) Weight (Kg) 190× 180× 67. 5 1. 6 Overall dimensions Blocco Scaldante NH-5 30× 69× 67 0. 40 NH-5 -CR 51× 78× 105 0. 45 NH-10 30× 69× 95 0. 45 NH-10 -CR 51× 78× 105 0. 50 NH-30 44× 77× 115 0. 70 NH-30 -CR 51× 87× 125 0. 60 NH-50 44× 77× 145 0. 80 NH-50 -CR 51× 87× 155 0. 70

SISTEMA / NEO-ONE 2 3 1 No Codice Descrizione Note 1 1051010 NEO-ONE controller NEO-ONE 2 1051011 NH 05 for NEO-ONE controller For 5 ml 2 1051012 NH 10 for NEO-ONE controller For 10 ml 2 1051013 NH 30 for NEO-ONE controller For 30 ml 2 1051014 NH 50 for NEO-ONE controller For 50 ml 3 1059000 HNG-01 Guida ugello Specificare per quale tipo di ugello.

System constitution/ NEO-ONEEX 5 3 4 No Codice Descrizione Note 4 1051015 NEO ONE controller per camera bianca NEO-ONEEX 5 1051016 NH 05 per camera bianca For 5 ml 5 1051017 NH 10 per camera bianca For 10 ml 5 1051018 NH 30 per camera bianca For 30 ml 5 1051019 NH 50 per camera bianca For 50 ml 3 1059000 HNG-01 Guida ugello Specificare per quale tipo di ugello.
