SISTEMA DE PROYECCIONES PROYECCIN ORTOGONAL Proyeccin Ortogonal Proyeccin

SISTEMA DE PROYECCIONES PROYECCIÓN ORTOGONAL

Proyección Ortogonal Proyección es el resultado de guiar algo hacia adelante, planificar o lograr que un objeto sea visible sobre la figura de otro. Ortogonal es lo que se encuentra en un ángulo de 90 o.

Proyección Ortogonal Es aquella que se crea a partir del trazado de la totalidad de las rectas proyectantes perpendiculares a un cierto plano. Permite dibujar el mismo objeto, que se encuentra en el espacio, en planos diferentes. De este modo, el resultado es la posibilidad de contar con dos o más puntos de vista distintos del objeto en cuestión.

Es un sistema de representación que nos permite dibujar en diferentes planos un objeto situado en el espacio.

Enfoque de las Proyecciones Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto. Estas vistas son: Vista A: Vista frontal o alzado Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

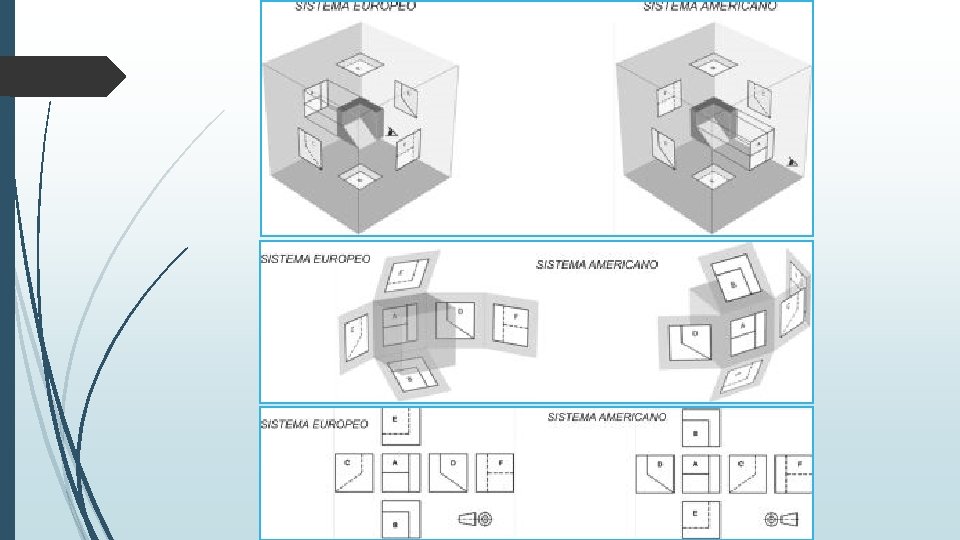

Métodos de Proyección: Primer y Tercer Diedro Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes como métodos de proyección ortogonal de la misma importancia: - Primer diedro, también denominado Europeo (antiguamente, método E). - Tercer diedro, también denominado Americano (antiguamente, método A). En ambos métodos, el objeto se supone dispuesto dentro de un cubo, sobre cuyas seis caras, se realizarán las correspondientes proyecciones ortogonales del mismo.

Métodos de Proyección: Primer y Tercer Diedro La diferencia esta en que: En el Sistema Europeo (1 er. Diedro), el objeto se encuentra entre el observador y el plano de proyección. En el sistema Americano (3 er. Diedro), es el plano de proyección el que se encuentra entre el observador y el objeto.
