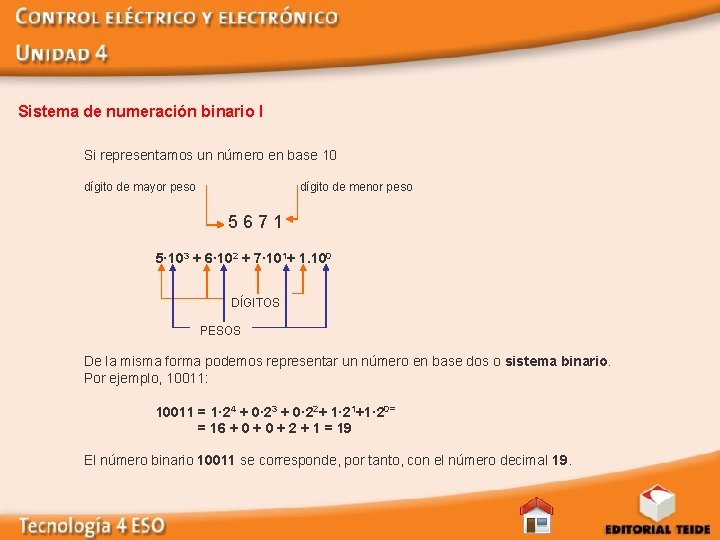

Sistema de numeración binario I Si representamos un número en base 10 dígito de mayor peso dígito de menor peso 5671 5· 103 + 6· 102 + 7· 101+ 1. 100 DÍGITOS PESOS De la misma forma podemos representar un número en base dos o sistema binario. Por ejemplo, 10011: 10011 = 1· 24 + 0· 23 + 0· 22+ 1· 21+1· 20= = 16 + 0 + 2 + 1 = 19 El número binario 10011 se corresponde, por tanto, con el número decimal 19.

Sistema de numeración binario II Visualizador de siete segmentos a f e b g d c Descodificador Resultado de una operación en binario Transformación de un número binario en decimal.

Circuitos lógicos I Puerta OR (O) A B L 0 0 1 1 1 0 1 1 Símbolo CEI Representación eléctrica. Tabla de verdad. Representación electrónica. La representación de esta puerta es la de la figura, donde A y B son las entradas y L es la salida, que se puede representar por la función: L=A+B

Circuitos lógicos II Puerta AND (Y) A B L 0 0 1 1 1 Símbolo MIL Símbolo CEI Representación eléctrica. Tabla de verdad. Representación electrónica. La representación de esta puerta es la de la figura, donde A y B son las entradas y L es la salida, que se puede representar por la función: L=A·B

Circuitos lógicos III Puerta NOT (NO) Símbolo MIL A L 0 1 1 0 Símbolo CEI Representación eléctrica. Tabla de verdad. Representación electrónica. La representación de esta puerta es la de la figura, donde A es la entrada y L es la salida, que se puede representar por la función: L=Ā

Circuitos lógicos IV Puerta NAND (NO-Y) Símbolo MIL A B L 0 0 1 1 1 0 Símbolo CEI Representación electrónica. Tabla de verdad. La representación de esta puerta es la de la figura, donde A y B son las entradas y L es la salida, que se puede representar por la función: L = A____ ·B

Circuitos lógicos V Puerta NOR (NO-O) Símbolo MIL A B L 0 0 1 0 1 0 0 1 1 0 Símbolo CEI Representación electrónica. Tabla de verdad. La representación de esta puerta es la de la figura, donde A y B son las entradas y L es la salida, que se puede representar por la función: _____ L=A+B

Diseño de circuitos Para resolver circuitos hay que seguir las siguientes operaciones: 1. 2. 3. 4. Construir la tabla de verdad. Hallar la función lógica. Simplificar la función lógica. Representar el circuito electrónico. AB CD 0 A B 0 1 A 1 0 B 0 2 1 3 Mapas de Karnaugh. 0 1 00 01 11 1 10 00 01 11 10 0 4 12 8 1 5 13 9 0 2 6 4 3 7 15 11 1 3 7 5 2 6 14 10
