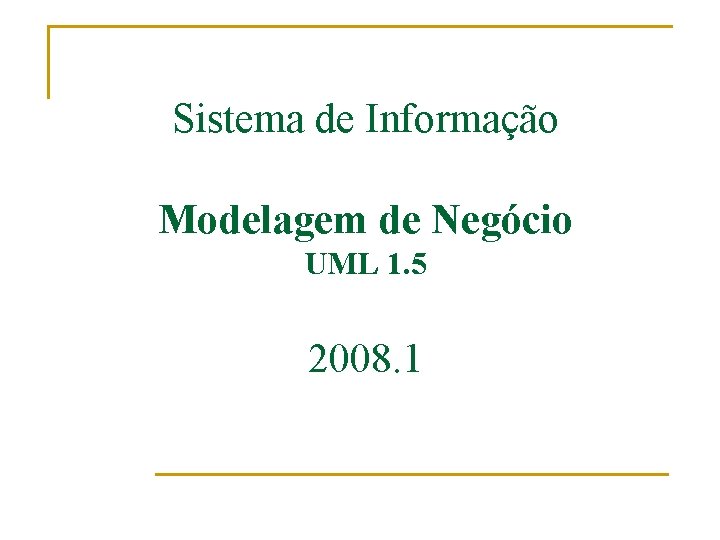

Sistema de Informação Modelagem de Negócio UML 1. 5 2008. 1
Modelo de Negócio 1. Analisar um negócio é compreender: - Como a organização trabalha; - Qual a razão de sua existência; - Seus objetivos e metas; - Como ela busca esses objetivos; e - O que ela precisa mudar para melhor atender a esses objetivos.
Modelo de Negócio 2. Um modelo é uma simplificação da realidade. Construímos modelos para compreender melhor o sistema que estamos desenvolvendo.
Modelo de Negócio 3. Um modelo de negócio é composto por: objetivos, recursos, processos e regras.
Modelo de Negócio - Objetivos - são os propósitos do negócio, ou simplesmente, o resultado que toda a organização deseja atingir. - Recursos - constituem os objetos utilizados em um negócio, tais como pessoa, material, informação ou produto.
Modelo de Negócio - Processos - constituem um conjunto de atividades estruturadas para que um produto (bem ou serviço) seja gerado. - Regras – são declarações que restringem, derivam e fornecem condições de existência, representando o conhecimento do negócio.
Modelo de Negócio 1. APRESENTAÇÃO 2. DESCRIÇÃO DO NEGÓCIO 2. 1 Ambiente Atual 2. 2 Descrição do problema 2. 3 Descrição dos Processos 3. OBJETIVOS DO PROJETO 3. 1 Benefícios 3. 2 Premissas 3. 3 Restrições 1. PLANO DE GERÊNCIA DE RECURSOS 1. 1. Equipe do Projeto 1. 2. Atribuições de cada função 1. 2. 1. Exemplo: [Gerente de projeto]: 2. PLANO DE GERENCIAMENTO DE COMUNICAÇÃO 3. GLOSSÁRIO
Modelo de Negócio 1. Diagrama de Atividade Este diagrama será utilizado para descrever o negócio a partir das atividades envolvidas.
Diagrama de Atividades
Modelo de Negócio 2. Diagrama de Casos de Uso Passo 1: Encontrar atores de negócio Um candidato a ator de negócio é alguém ou alguma coisa que interage com o negócio: - coordenadores, professores, alunos, sistemas de informação, outros órgãos da universidade.
Modelo de Negócio Passo 2: Encontrar casos de uso de negócio - Os processos de um negócio são definidos através de diferentes casos de uso de negócio, cada qual representando um fluxo específico do negócio; - Um caso de uso de negócio descreve “uma seqüência de ações realizadas no negócio que produz um resultado de valor observável para um ator individual”
Modelo de Negócio Passo 2: Encontrar casos de uso de negócio - Considerar o quê de valor cada ator recebe do negócio. - Quais serviços o ator espera receber do negócio?
Modelo de Negócio Passo 3: Criar Modelo de Casos de Uso de Negócio - Através de diagrama de casos de uso, apresentar os atores e casos de uso de negócio, e seus relacionamentos; - Estruturar o modelo através de relacionamentos de extensão, inclusão e generalização.
Modelo de Caso de Uso de Negócio
Detalhar um Caso de Uso de Negócio Propósito: - Descrever em detalhes o fluxo de um caso de uso de negócio; - Garantir que todos os envolvidos possam entender o fluxo do caso de uso de negócio.
Detalhar um Caso de Uso de Negócio Passo 1: Descrever os fluxos do caso de uso - Descrever textualmente e em seqüência o passo a passo do fluxo de eventos, a partir das interações entre o(s) atore(s) e o caso de uso de negócio; - Iniciar pelo fluxo principal e, posteriormente, descrever os fluxos secundários; - Estruturar o fluxo através da utilização de
Exemplo de Descrição de Caso de Uso de Negócio 1. Preencher Formulário de Inscrição A partir deste caso de uso o candidato poderá preencher o formulário de inscrição no vestibular. A inscrição só será efetivada após o recebimento de confirmação do pagamento da taxa de inscrição. O formulário não poderá conter rasuras. 2. Ator O ator que executará este caso de uso é o candidato que participará do processo seletivo. 3. Fluxo de Eventos Este caso de uso é iniciado quando o ator solicita o formulário de inscrição para o vestibular na secretaria da universidade.
Exemplo de Descrição de Caso de Uso de Negócio 4. Fluxo básico Preenchimento do Formulário de Inscrição: ATOR ATENDENTE 1. Entrega o formulário de inscrição para o candidato; 2. Orienta o candidato quanto ao preenchimento; 3. Preenche o formulário; [FA 1] 4. Entrega o formulário para o funcionário juntamente com a documentação; 5. Confere o preenchimento do formulário com a documentação entregue; [FA 2]
Exemplo de Descrição de Caso de Uso de Negócio 4. Fluxo básico Preenchimento do Formulário de Inscrição: ATOR ATENDENTE 6. Confere a assinatura do candidato com o documento de identificação; [FA 3] 7. Coloca o carimbo de conferido no formulário e assina 8. Preenche o formulário para o pagamento da taxa de inscrição e entrega ao candidato. 9. Coloca o formulário na gaveta: “Aguardando Confirmação de Pagamento”.
Exemplo de Descrição de Caso de Uso de Negócio 5. Fluxos Alternativos 5. 1 [FA 1] Candidato desiste da inscrição: ATOR ATENDENTE 1. Candidato devolve o formulário de inscrição para o atendente (DESISTÊNCIA) 2. Verifica se o formulário está preenchido em algum campo; [FA 4] 3. Guarda o formulário;

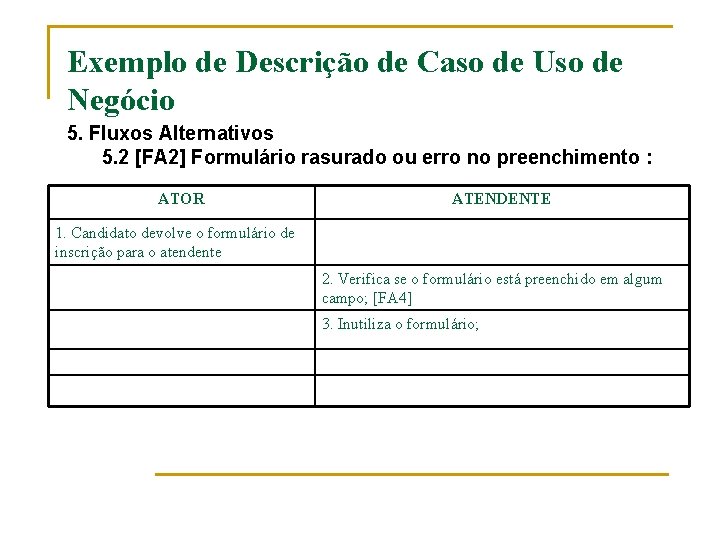

Exemplo de Descrição de Caso de Uso de Negócio 5. Fluxos Alternativos 5. 2 [FA 2] Formulário rasurado ou erro no preenchimento : ATOR ATENDENTE 1. Candidato devolve o formulário de inscrição para o atendente 2. Verifica se o formulário está preenchido em algum campo; [FA 4] 3. Inutiliza o formulário;
Exemplo de Descrição de Caso de Uso de Negócio 5. Fluxos Alternativos 5. 3 [FA 3] Assinatura não confere com o documento de identificação: ATOR SISTEMA 1. Solicita novo documento para validação da assinatura 2. Entrega outro documento de identificação; 3. Solicita nova assinatura
Exemplo de Descrição de Caso de Uso de Negócio 5. Fluxos Alternativos 5. 4 [FA 4] Formulário Devolvido ATOR SISTEMA 1. Inutiliza o formulário e joga fora.
Exemplo de Descrição de Caso de Uso de Negócio 6. Fluxos de Exceções Não existe 7. Requisitos Especiais Não Existe 8. Pré-Condições O formulário só poderá ser preenchido pelo próprio aluno ou pelo procurador com a apresentação da procuração assinada e com firma reconhecida no cartório. 9. Pós-Condições - Efetivar a inscrição após o recebimento de confirmação do pagamento da taxa de inscrição. 10. Pontos de Extensão Não existe
