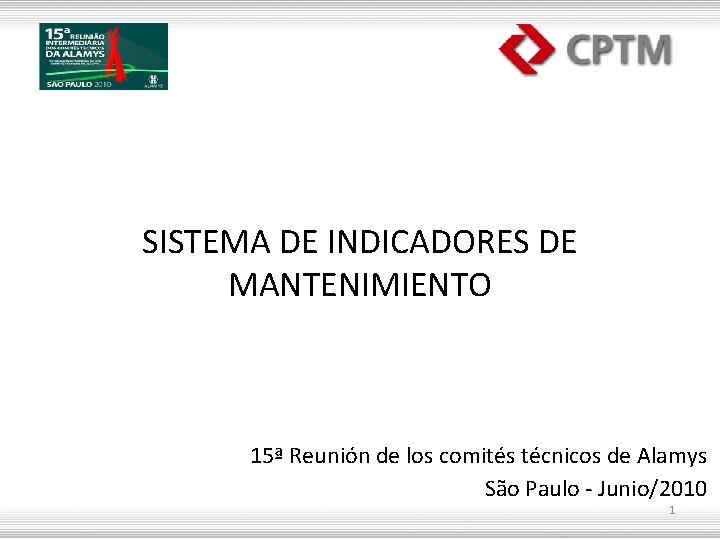

SISTEMA DE INDICADORES DE MANTENIMIENTO 15ª Reunión de los comités técnicos de Alamys São Paulo - Junio/2010 1

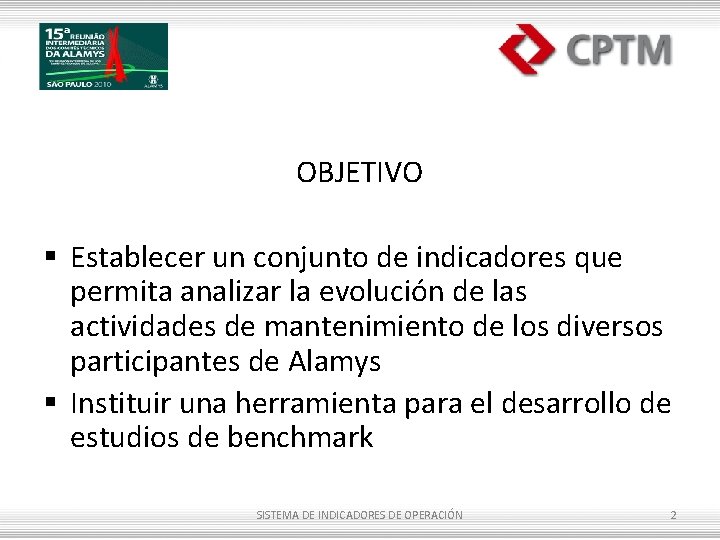

OBJETIVO § Establecer un conjunto de indicadores que permita analizar la evolución de las actividades de mantenimiento de los diversos participantes de Alamys § Instituir una herramienta para el desarrollo de estudios de benchmark SISTEMA DE INDICADORES DE OPERACIÓN 2

SEGUIMIENTO DE SUBSISTEMAS § § § § Material rodante Señalización Aparatos de cambio de vía Alimentación eléctrica Ascensores Escaleras mecánicas Bloqueos electrónicos SISTEMA DE INDICADORES DE OPERACIÓN 3

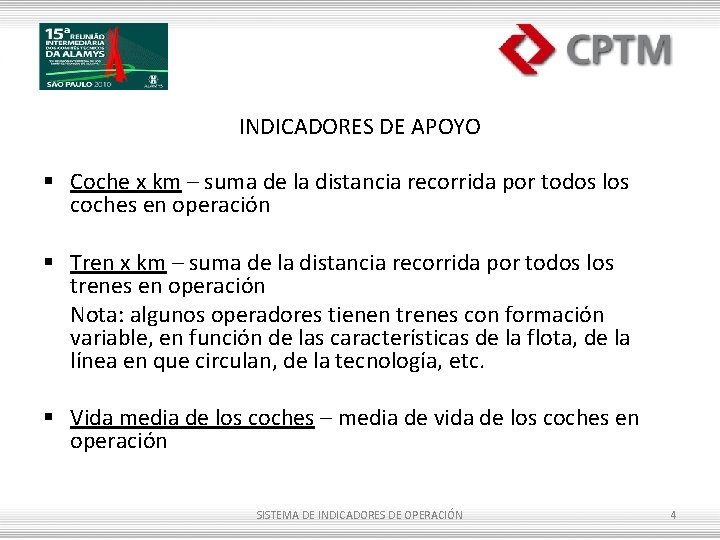

INDICADORES DE APOYO § Coche x km – suma de la distancia recorrida por todos los coches en operación § Tren x km – suma de la distancia recorrida por todos los trenes en operación Nota: algunos operadores tienen trenes con formación variable, en función de las características de la flota, de la línea en que circulan, de la tecnología, etc. § Vida media de los coches – media de vida de los coches en operación SISTEMA DE INDICADORES DE OPERACIÓN 4

INDICADORES DE APOYO § Vida media de los ascensores – media de vida de los ascensores en operación § Vida media de las escaleras mecánicas – media de vida de las escaleras mecánicas en operación § Vida media de los bloqueos electrónicos – media de vida de los bloqueos electrónicos en operación SISTEMA DE INDICADORES DE OPERACIÓN 5

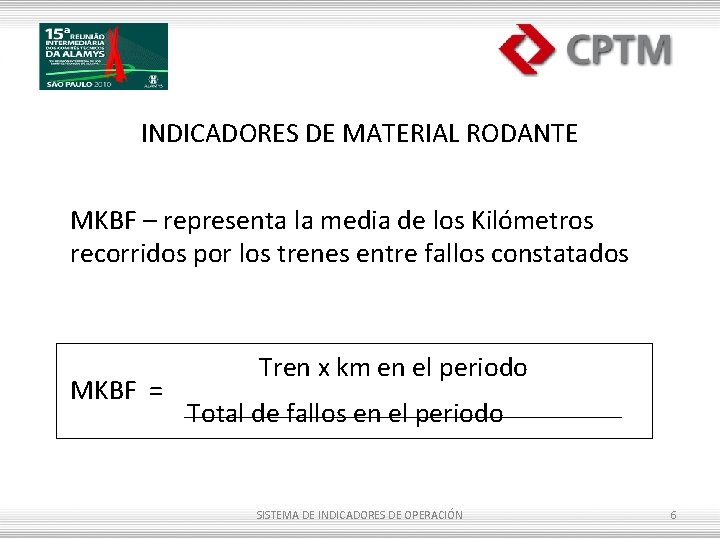

INDICADORES DE MATERIAL RODANTE MKBF – representa la media de los Kilómetros recorridos por los trenes entre fallos constatados MKBF = Tren x km en el periodo Total de fallos en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 6

INDICADORES DE MATERIAL RODANTE MTTR – representa el tiempo medio necesario para el reparo de los fallos constatados. Se considera para efecto de cálculo, todo el tiempo transcurrido entre la entrega del tren para el mantenimiento hasta su devolución a la operación. MTTR = Tiempo total de acción en el periodo Total de fallos constatados en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 7

INDICADORES DE MATERIAL RODANTE Dflota – Disponibilidad media de la flota, calculada por la relación entre el total de horas de trenes disponibilizados por el mantenimiento a la operación en relación al total de horas programadas de operación de los trenes ∑ Horas x tren en mantenimiento en el periodo Dflota = 1 ∑ Horas x tren en operación el el periodo SISTEMA DE INDICADORES DE OPERACIÓN 8

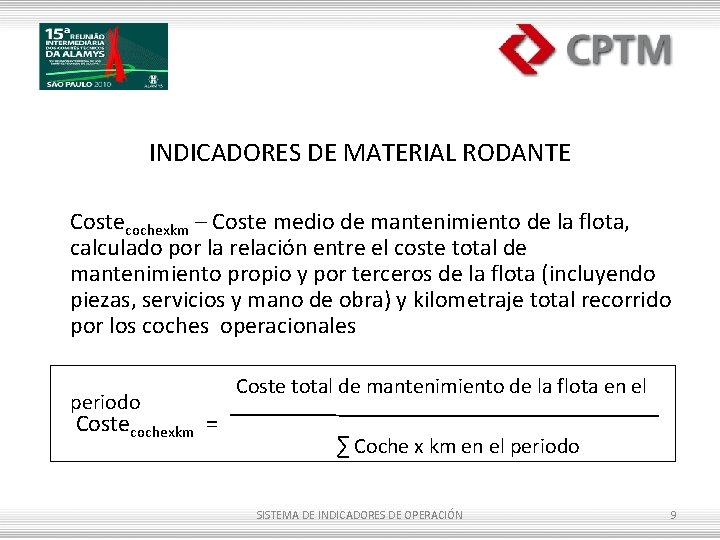

INDICADORES DE MATERIAL RODANTE Costecochexkm – Coste medio de mantenimiento de la flota, calculado por la relación entre el coste total de mantenimiento propio y por terceros de la flota (incluyendo piezas, servicios y mano de obra) y kilometraje total recorrido por los coches operacionales periodo Costecochexkm = Coste total de mantenimiento de la flota en el ∑ Coche x km en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 9

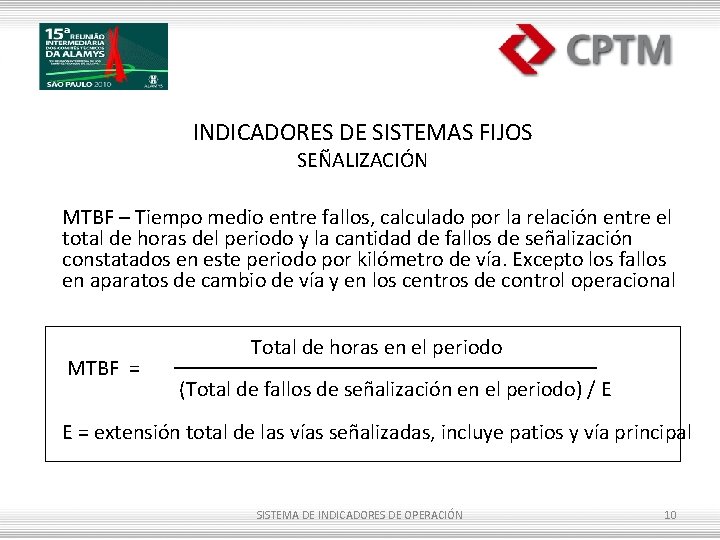

INDICADORES DE SISTEMAS FIJOS SEÑALIZACIÓN MTBF – Tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos de señalización constatados en este periodo por kilómetro de vía. Excepto los fallos en aparatos de cambio de vía y en los centros de control operacional MTBF = Total de horas en el periodo (Total de fallos de señalización en el periodo) / E E = extensión total de las vías señalizadas, incluye patios y vía principal SISTEMA DE INDICADORES DE OPERACIÓN 10

INDICADORES DE SISTEMAS FIJOS SEÑALIZACIÓN Dsinalização – disponibilidad media del sistema de señalización, calculado por la relación entre el total de horas indisponibles del sistema de señalización y el total de horas del periodo. Excepto aparatos de cambio de vía y centro de control periodo Dseñalización = 1 - Total de horas indisponibles de la señalización en el Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 11

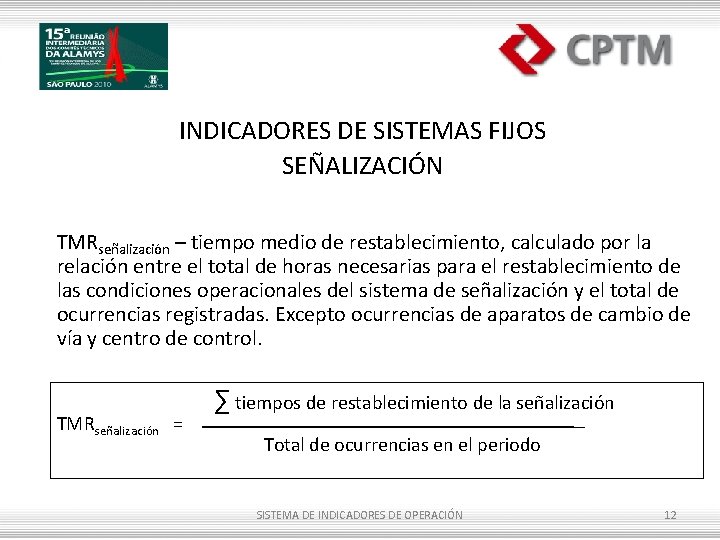

INDICADORES DE SISTEMAS FIJOS SEÑALIZACIÓN TMRseñalización – tiempo medio de restablecimiento, calculado por la relación entre el total de horas necesarias para el restablecimiento de las condiciones operacionales del sistema de señalización y el total de ocurrencias registradas. Excepto ocurrencias de aparatos de cambio de vía y centro de control. TMRseñalización = ∑ tiempos de restablecimiento de la señalización Total de ocurrencias en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 12

INDICADORES DE SISTEMAS FIJOS APARATO DE CAMBIO DE VÍA MTBF – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en aparatos de cambio de vía constatadas en este periodo. MTBF = periodo (Total de horas en el periodo) x M Total de fallos de aparatos de cambio de vía en el M = total de aparatos de cambio de vía operacionales SISTEMA DE INDICADORES DE OPERACIÓN 13

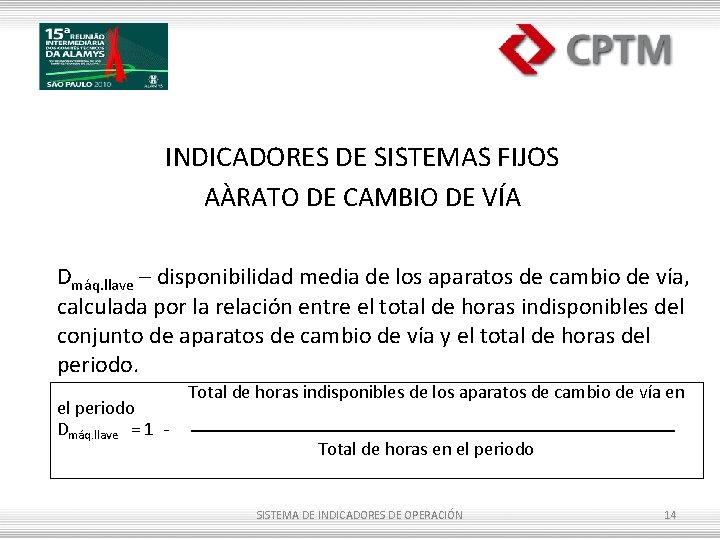

INDICADORES DE SISTEMAS FIJOS AÀRATO DE CAMBIO DE VÍA Dmáq. llave – disponibilidad media de los aparatos de cambio de vía, calculada por la relación entre el total de horas indisponibles del conjunto de aparatos de cambio de vía y el total de horas del periodo Dmáq. llave = 1 - Total de horas indisponibles de los aparatos de cambio de vía en Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 14

INDICADORES DE SISTEMAS FIJOS APARATO DE CAMBIO DE VÍA TMRmáq. . llave – tiempo medio de restablecimiento, calculado por la relación entre el total de horas necesarias para el restablecimiento de las condiciones operacionales del conjunto de aparatos de cambio de vía y el total de ocurrencias registradas. TMRmáq. llave = ∑ tiempos de restablecimiento del conj. máq. llave Total de ocurrencias en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 15

INDICADORES DE SISTEMAS FIJOS RECTIFICADORAS § MTBFrectificadora – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en subestaciones rectificadoras constatados en este periodo. MTBFrectificadora = periodo (Total de horas en el periodo) x R Total de fallos en subestaciones rectificadoras en el R = total de subestaciones rectificadoras SISTEMA DE INDICADORES DE OPERACIÓN 16

INDICADORES DE SISTEMAS FIJOS RECTIFICADORAS Drectificadora – disponibilidad media de las subestaciones rectificadoras, calculada por la relación entre el total de horas indisponibles del conjunto de subestaciones rectificadoras y el total de horas del periodo. Drectificadora = 1 - Total de horas indisponibles de las rectificadoras en el periodo Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 17

INDICADORES DE SISTEMAS FIJOS SUBESTACIONES AUXILIARES MTBFauxiliar – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en subestaciones o cabinas auxiliares constatados en este periodo. MTBFauxiliar = (Total de horas en el periodo) x A Total de fallos en subestaciones o cabinas auxiliares en el periodo A = total de subestaciones o cabinas auxiliares SISTEMA DE INDICADORES DE OPERACIÓN 18

INDICADORES DE SISTEMAS FIJOS SUBESTACIONES AUXILIARES Dauxiliar – disponibilidad media de las subestaciones o cabinas auxiliares, calculada por la relación entre el total de horas indisponibles del conjunto de subestaciones o cabinas auxiliares y el total de horas del periodo Dauxiliar = 1 - Total de horas indisponibles de las subestaciones o cabinas auxiliares en el Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 19

INDICADORES DE SISTEMAS FIJOS RED AÉREA MTBFred aérea – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en la red aérea de alimentación de los trenes constatados en este periodo. MTBFred aérea = (Total de horas en el periodo) x E Total de fallos en la red aérea en el periodo E = Extensión de la red aérea (incluye patios y vías principales) SISTEMA DE INDICADORES DE OPERACIÓN 20

INDICADORES DE SISTEMAS FIJOS RED AÉREA Dred aérea – disponibilidad media de la red aérea de alimentación de los trenes, calculada por la relación entre el total de horas indisponibles de la red aérea y el total de horas del periodo Dred aérea = 1 - Total de horas indisponibles de la red aérea en el Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 21

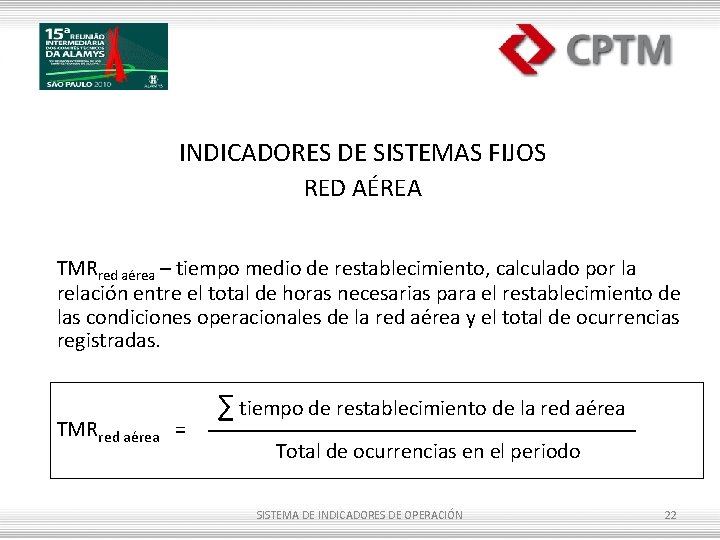

INDICADORES DE SISTEMAS FIJOS RED AÉREA TMRred aérea – tiempo medio de restablecimiento, calculado por la relación entre el total de horas necesarias para el restablecimiento de las condiciones operacionales de la red aérea y el total de ocurrencias registradas. TMRred aérea = ∑ tiempo de restablecimiento de la red aérea Total de ocurrencias en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 22

INDICADORES DE SISTEMAS FIJOS TERCERA VÍA MTBF 3º vía – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en la tercera vía de alimentación de los trenes constatados en este periodo. MTBF 3º vía = (Total de horas en el periodo) x E Total de fallos en la tercera vía en el periodo E = Extensión de la tercera vía (incluye patios y vías principales) SISTEMA DE INDICADORES DE OPERACIÓN 23

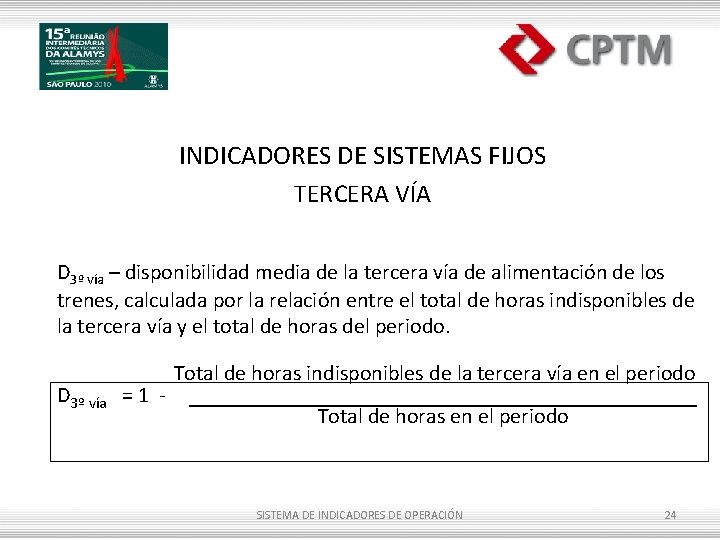

INDICADORES DE SISTEMAS FIJOS TERCERA VÍA D 3º vía – disponibilidad media de la tercera vía de alimentación de los trenes, calculada por la relación entre el total de horas indisponibles de la tercera vía y el total de horas del periodo. D 3º vía = 1 - Total de horas indisponibles de la tercera vía en el periodo Total de horas en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 24

INDICADORES DE SISTEMAS FIJOS TERCERA VÍA TMR 3º vía – tiempo medio de restablecimiento, calculado por la relación entre el total de horas necesarias para el restablecimiento de las condiciones operacionales de la tercera vía y el total de ocurrencias registradas. TMR 3º vía = ∑ tiempos de restablecimiento de la tercera vía Total de ocurrencias en el periodo SISTEMA DE INDICADORES DE OPERACIÓN 25

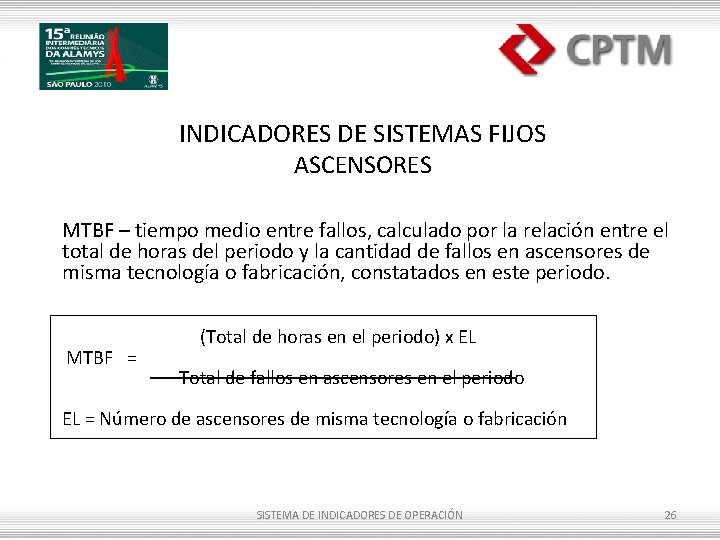

INDICADORES DE SISTEMAS FIJOS ASCENSORES MTBF – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en ascensores de misma tecnología o fabricación, constatados en este periodo. MTBF = (Total de horas en el periodo) x EL Total de fallos en ascensores en el periodo EL = Número de ascensores de misma tecnología o fabricación SISTEMA DE INDICADORES DE OPERACIÓN 26

INDICADORES DE SISTEMAS FIJOS ASCENSORES Dascensores – disponibilidad media del conjunto de ascensores, calculada por la relación entre el total de horas indisponibles de los ascensores y el total de horas del periodo Dascensores = 1 - Total de horas indisponibles de los ascensores en el Total de horas en el periodo x EL EL = Número de ascensores de misma tecnología o fabricación SISTEMA DE INDICADORES DE OPERACIÓN 27

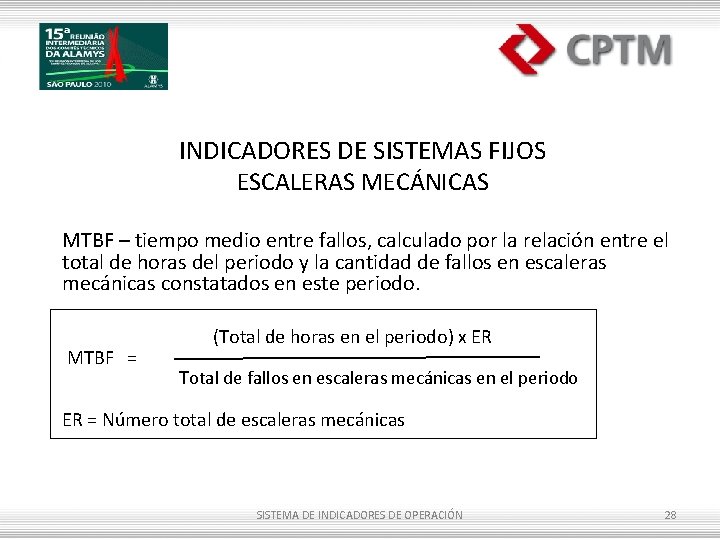

INDICADORES DE SISTEMAS FIJOS ESCALERAS MECÁNICAS MTBF – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en escaleras mecánicas constatados en este periodo. MTBF = (Total de horas en el periodo) x ER Total de fallos en escaleras mecánicas en el periodo ER = Número total de escaleras mecánicas SISTEMA DE INDICADORES DE OPERACIÓN 28

INDICADORES DE SISTEMAS FIJOS ESCALERAS MECÁNICAS DER – disponibilidad media del conjunto de escaleras mecánicas, calculada por la relación entre el total de horas indisponibles de las escaleras mecánicas y el total de horas del periodo DER = 1 - Total de horas indisponibles de las escaleras mecánicas en el Total de horas en el periodo x ER ER = Número total de escaleras mecánicas SISTEMA DE INDICADORES DE OPERACIÓN 29

INDICADORES DE SISTEMAS FIJOS BLOQUEOS ELECTRÓNICOS MTBF – tiempo medio entre fallos, calculado por la relación entre el total de horas del periodo y la cantidad de fallos en bloqueos electrónicos constatados en este periodo. MTBF = (Total de horas en el periodo) x BE Total de fallos en bloqueos electrónicos en el periodo BE = Número total de bloqueos electrónicos SISTEMA DE INDICADORES DE OPERACIÓN 30

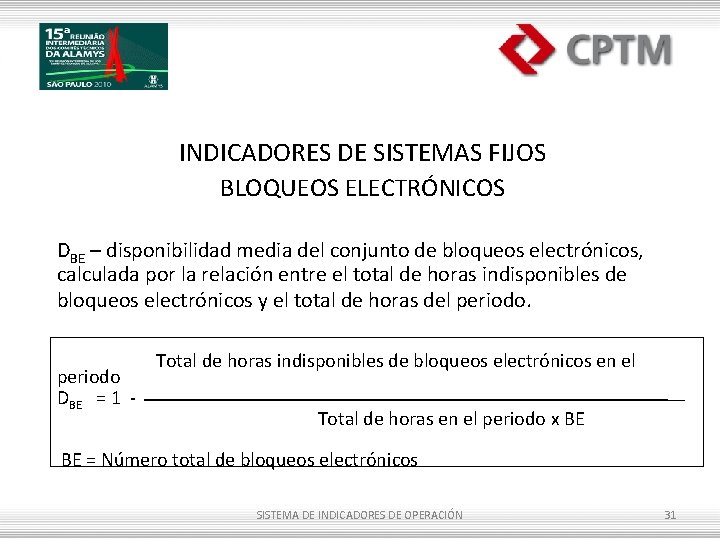

INDICADORES DE SISTEMAS FIJOS BLOQUEOS ELECTRÓNICOS DBE – disponibilidad media del conjunto de bloqueos electrónicos, calculada por la relación entre el total de horas indisponibles de bloqueos electrónicos y el total de horas del periodo DBE = 1 - Total de horas indisponibles de bloqueos electrónicos en el Total de horas en el periodo x BE BE = Número total de bloqueos electrónicos SISTEMA DE INDICADORES DE OPERACIÓN 31

CUADRO RESUMÉN DE LOS INDICADORES MATERIAL RODANTE 1) 2) 3) 4) MKBF – kilometraje medio entre fallos MTTR – tiempo medio de restablecimiento DISPOP – disponibilidad operacional costecochex. KM – coste de mantenimiento / coche x km SISTEMA DE INDICADORES DE OPERACIÓN 32

CUADRO RESUMEN DE LOS INDICADORES SISTEMAS FIJOS SISTEMA MTBF DISPONIBILIDAD TMR SEÑALIZACIÓN SI SI SI APARATO DE CAMBIO DE VÍA SI SI SI RECTIFICADORA SI SI AUXILIAR SI SI RED AÉREA SI SI SI 3º VÍA SI SI SI ASCENSORES SI SI ESCALERAS MECÁNICAS SI SI BLOQUEOS ELECTRÓNICOS SI SI SISTEMA DE INDICADORES DE OPERACIÓN 33
