Sistema De Dirección Mecánica Automotriz y Autotronica Docente Leonardo Salinas Sección 301 14 /11/2016
Historia de la Dirección Mecánica En 1896, Frederick Strickland persuadió a su amigo. A. J. Drake, para que le instalara una columna y un volante de dirección de tipo marino en su nuevo automóvil Daimler Phaeton. Strickland fabricaba lanchas de vapor como medio para ganarse la vida; Drake dirigía la Daimler Co Ltd. de Gran Bretaña. Había otros Daimler Phaeton -al igual que prácticamente todos los autos que se vendían a ambos lados del Atlántico- equipados con timón.
En 1872, Charles Randolph, de Escocia, fue el primero en probar un volante de dirección en un vehículo dotado con un motor de gasolina. Pero es muy probable que el primer vehículo de motor en el mundo que ya contase con un volante de dirección fuera el Dudgeon Steamer, modelo del año 1857.
Funcionamiento del Sistema La dirección es un mecanismo que nos permite dirigir o direccionar las ruedas del vehículo de acuerdo con la intención del conductor. Todos los sistemas de dirección automotrices utilizan una caja de engranajes (también conocida como “caja o cajetín de dirección”); según el diseño de este sistema se puede clasificar como: tipo “Piñón y Cremallera” y “tipo integral” (también llamado “Tornillo Sin Fin” entre muchos otros nombres).
Ambos sistemas de dirección son sumamente eficientes de acuerdo con su aplicación, el primero es recomendado para vehículos livianos por sus características de precisión, poco peso y diseño de fácil ubicación en compartimientos de motor con poco espacio; el segundo es más recomendado para vehículos pesados así como camiones ya que su construcción es más robusta.
Características del Sistema Cualquier mecanismo de dirección deberá ser preciso y fácil de manejar, y las ruedas delanteras tenderán a volver a su posición central al completar una curva. Por otra parte, la dirección no debe transmitir al conductor las irregularidades de la carretera. Para conseguir estas características, debe reunir las siguientes cualidades:
Suave y cómoda El manejo de la dirección se ha de realizar sin esfuerzo, ya que si la dirección es dura, la conducción se hace difícil y fatigosa, lo que representa un cierto peligro por la dificultad que representa su accionamiento. La suavidad y la comodidad se conseguirán mediante una precisa desmultiplicación en el sistema de engranaje, una dirección asistida, así como un buen estado de las cotas y el mantenimiento del conjunto. Seguridad La dirección es uno de los principales factores de seguridad activa. Esta seguridad depende del estudio y construcción del sistema, la calidad de los materiales empleados y de un correcto mantenimiento.
Precisión La precisión consiste en que la dirección responda con exactitud en función de las circunstancias, y no sea ni dura ni blanda, para que las maniobras del conductor se transmitan con precisión. Para ello no ha de haber holguras excesivas entre los órganos de la dirección; las cotas de la dirección han de ser correctas, el desgaste debe ser simétrico en los neumáticos, las ruedas estar bien equilibradas y la presión de los neumáticos correcta.

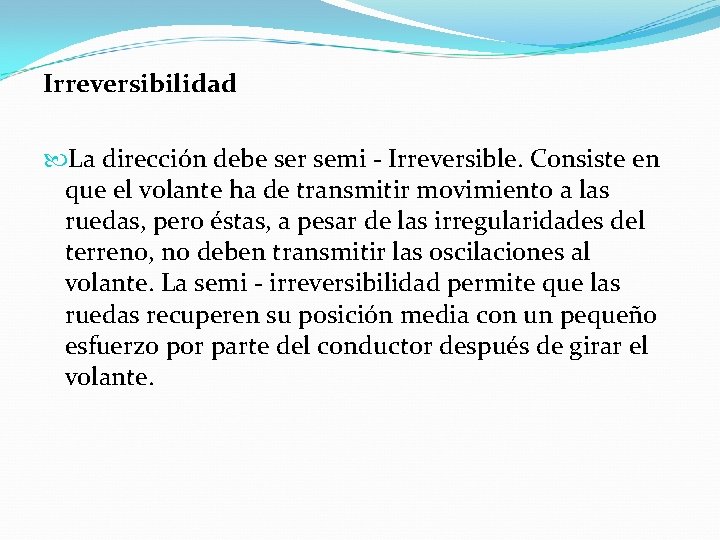

Irreversibilidad La dirección debe ser semi - Irreversible. Consiste en que el volante ha de transmitir movimiento a las ruedas, pero éstas, a pesar de las irregularidades del terreno, no deben transmitir las oscilaciones al volante. La semi - irreversibilidad permite que las ruedas recuperen su posición media con un pequeño esfuerzo por parte del conductor después de girar el volante.
Estable Cuando, circulando en recta, al soltar el volante no se desvía el vehículo de su trayectoria. Progresiva Cuando la apertura de las ruedas, para giros iguales del volante, va en aumento.
Componentes Del Sistema Timón o volante: Desde él se posan las manos del conductor, para dirigir la trayectoria del vehículo.
Barra de dirección: Une el volante con la caja de dirección, antiguamente era de una sola pieza, y en la actualidad y como mecanismo de protección para el conductor en caso de colisión esta compuesta por partes pequeñas, que se doblan para evitar lesiones.
Caja de dirección: Recibe el movimiento del timón y la barra y lo reparte a las ruedas, mediante movimientos realizados por engranajes. Puede ser de tipo bolas recirculantes, o de cremallera.
Biela: Pieza ubicada a la salida de la caja de dirección, que se encarga de unir la caja de dirección con la varilla central. Es una parte exclusiva de las direcciones de bolas recirculantes.
Varilla central: Recibe el movimiento de la caja de dirección y lo transmite a los terminales de dirección.
Terminales de dirección: Son uniones(tipo rótula) con cierta elasticidad para absorber las irregularidades del suelo, y tiene como función principal unirse con cada una de las ruedas direccionales.
Conclusión Es nuestro trabajo de investigación logramos darnos cuenta que en un principio de la producción de este sistema los fabricantes encontraron varios inconvenientes como diseños e insumos etc. Gracias a los avances tecnológicos de hoy contamos con diseños mas funcionales y enfocados en la seguridad y el confort del conductor. Gracias por su Atención¡¡¡¡¡¡
