Sistema de alistamiento de tubería en centros de servicio G Maestri – G Colombo - S Panicce 2/26/2021
Objetivos • Mejorar la gestión de seguridad a través de la reducción de exposición del personal a los riesgos identificados y evaluados. • Mejorar la gestión de residuos en la locación. Minimizar los aspectos ambientales. • Mantener el estándar de calidad de fabricación durante el proceso de running. Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 2
Alistamiento de tubería Esquema tradicional Nuevo esquema • Limpieza de roscas Centro de servicio • Inspección visual de roscas • Protección anticorrosiva • Medición de longitud efectiva y traceable mediante identificación del tubular Campo • Limpieza de roscas • Inspección visual de roscas • Calibrado • Numeración del tubular • Lectura longitud • Medición de longitud efectiva • Confección de tally list • Elaboración tally Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 3
Alistamiento de tubería 5 4 6 9 7 8 3 1 2 1. Limpieza seca lado cupla 2. Limpieza húmeda lado cupla 3. Extracción protector rosca 4. Limpieza seca lado pin 5. Limpieza húmeda lado pin Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 6. Aplicación TWP 7. Medición longitud 8. Identificación 9. Colocación protector rosca 2/26/2021 4
Limpieza seca lado cupla Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 5
Limpieza húmeda lado cupla Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 6
Extracción protector lado pin Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 7

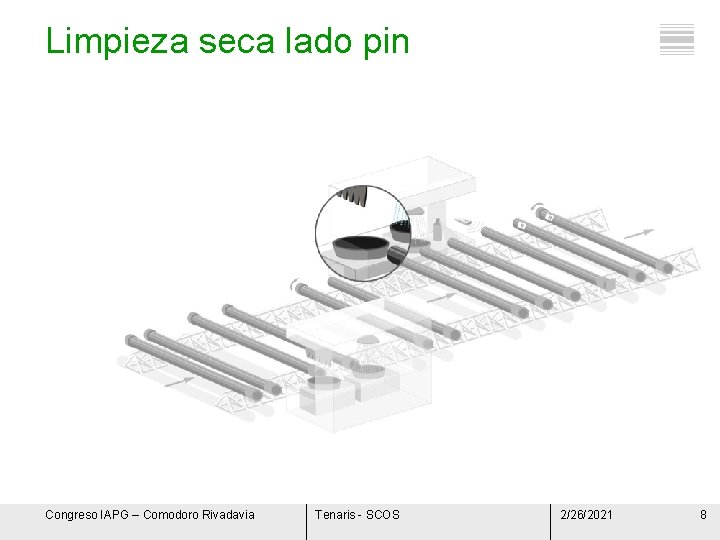

Limpieza seca lado pin Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 8

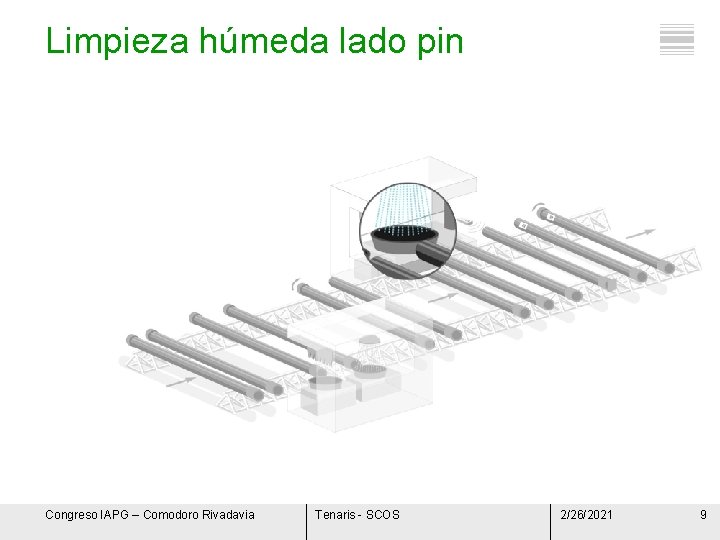

Limpieza húmeda lado pin Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 9
Aplicación TWP Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 10
Medición longitud Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 11
Identificación Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 12
Colocación protector Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 13
Alistamiento de tubería Ventajas identificadas • Las actividades se realizan en instalaciones que permiten distribuir los tubos en un solo nivel, disminuyendo los riesgos operativos. • Se evita que el personal viaje exclusivamente para desempeñar actividades de preparación de tubería en campo. • No queda ningún elemento relacionado con la tubería en la locación una vez finalizada la operación de entubado. • Optimiza la gestión ambiental, dado que todos los residuos generados en la operación se manejan en el centro de servicios. • Asegura la recepción de material limpio, según el estándar Tenaris, eliminando la posibilidad de fallas de enrosque por limpieza incompleta. • Permite programar la realización de la tarea en forma continua con personal dedicado para abastecer las necesidades del cliente • El tally electrónico disminuye la posibilidad de errores u omisiones. Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 14
Alistamiento de tubería Mejoras en estudio • Pruebas con un nuevo detergente que precipita los sólidos por lo que se puede recuperar parte del agua para ser reutilizada en el sistema de limpieza, reduciendo notablemente el uso de este recurso. • Aplicación del producto protector TWP sobre los tubos directamente en la planta, eliminando de esta forma el uso de grasas de almacenamiento o solventes y otros para la limpieza de roscas previa a la inspección. Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 15
gmaestri@siderca. com gcolombo@tenaris. com spanicce@tenaris. com Congreso IAPG – Comodoro Rivadavia Tenaris - SCOS 2/26/2021 16
