SISTEM TENAGA LISTRIK Sistem Tenaga Listrik : Sekumpulan Pusat Listrik dan Gardu Induk (Pusat Beban) yang satu sama lain dihubungkan oleh Jaringan Transmisi sehingga merupakan sebuah kesatuan interkoneksi Sistem Tenaga listrik terbagi dalam tiga sub system : – Sistem Pembangkitan – Sistem Transmisi – Sistem Distribusi

SISTEM TENAGA LISTRIK Pemasok Jawa Tengah Total No 1. 2. 3. 4. 5. Pembangkit Indonesia Power PJB Swasta % Kapasitas Terpasang PLTA (MW) PLTU (MW) PLTGU (MW) PLTP (MW) 1. 112 3. 900 570 2. 982 360 1. 286 2. 100 101 3. 009 0 0 2. 450 0 0 515 2. 398 8. 450 671 5. 991 875 318 300 55 1. 036 60 13, 26 3, 55 8, 20 17, 29 6, 86 Total 8. 924 6. 496 2. 965 18. 385 1. 769 9, 62

SISTEM TENAGA LISTRIK

SISTEM PENYALURAN TENAGA LISTIK Jaringan Transmisi 500 Kv terbentang di Jateng dijalur sebelah utara terhubung ke GI 500/150 KV Ungaran dari / ke GI Krian di Jatim & GI Bandung Selatan di Jabar, serta di Jalur sebelah selatan terhubung di GI 500/150 KV Pedan dari /ke GI Kediri Baru di Jatim dan rencana ke GI Tasikmalaya di Jabar. Sedangkan untuk Transmisi 150 KV tersebar di jalur dari / ke GI Bojonegoro di Jatim dan GI Sunyaragi di Jabar dan di jalur Selatan dari / ke GI Ngawi di Jatim dan GI Banjar di Jabar.

SISTEM PEMBANGKIT TENAGA LISTRIK Sistem Pembangkitan Tenaga Listrik berfungsi membangkitkan energi listrik melalui berbagai macam pembangkit tenaga listrik. Pada Pembangkit Tenaga Listrik ini sumber energi alam dirubah oleh penggerak mula menjadi energi mekanis yang berupa kecepatan atau putaran, selanjutnya energi mekanis tersbut di rubah menjadi energi listrik oleh generator.

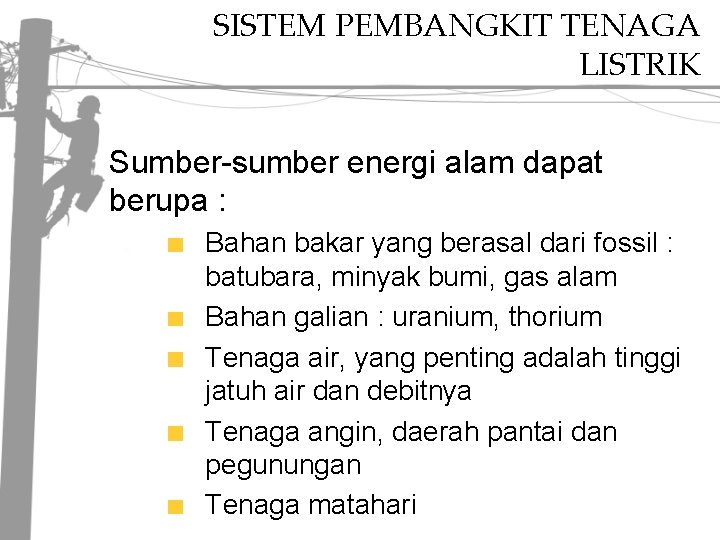

SISTEM PEMBANGKIT TENAGA LISTRIK Sumber-sumber energi alam dapat berupa : Bahan bakar yang berasal dari fossil : batubara, minyak bumi, gas alam Bahan galian : uranium, thorium Tenaga air, yang penting adalah tinggi jatuh air dan debitnya Tenaga angin, daerah pantai dan pegunungan Tenaga matahari

SISTEM TRANSMISI • Sistem Transmisi berfungsi menyalurkan tenaga listrik dari pusat pembangkit ke pusat beban melalui saluran transmisi. • Saluran transmisi akan mengalami rugi-rugi tenaga, maka untuk mengatasi hal tersebut tenaga yang akan dikirim dari pusat pembangkit ke pusat beban harus ditransmisikan dengan tegangan tinggi maupun tegangan ekstra tinggi.

SISTEM DISTRIBUSI Sistem Distribusi berfungsi mendistribusikan tenaga listrik ke konsumen yang berupa pabrik, industri, perumahan dan sebagainya. Transmisi tenaga dengan tegangan tinggi maupun ekstra tinggi pada saluran transmisi di rubah pada gardu induk menjadi tegangan menengah atau tegangan distribusi primer, yang selanjutnya diturunkan lagi menjadi tegangan untuk konsumen

TEGANGAN PENYALURAN • Saluran Transmisi Tegangan Tinggi PLN kebanyakan mempunyai tegangan 66 KV, 150 KV dan 500 KV. Khusus untuk tegangan 500 KV dalam praktek saat ini disebut sebagai tegangan ekstra tinggi. • Tegangan Distribusi primer yang dipakai PLN adalah : 20 KV, 12 KV dan 6 KV. Kecenderungan saat ini menunjukkan bahwa tegangan distribusi primer PLN yang berkembang adalah 20 KV

KONDISI KELISTRIKAN INDONESIA • Saluran Jaringan Transmisi Daya Listrik yang dikelola : Transmisi Tegangan Tinggi dan Ekstra Tinggi berjumlah 19. 516 km • Jaringan Tegangan Menengah 154. 254 km • Jaringan Tegangan Rendah 222. 546 km • Gardu Induk Terpasang 34. 687 MVA • Gardu Distribusi 28. 627 MVA • Kapasitas listrik terpasang dan yang belum terpasang tersebut memerlukan sarana penyaluran yang handal untuk sampai kepada konsumen, khusus di pulau Jawa tulang punggung penyaluran adalah sistem transmisi 500 k. V

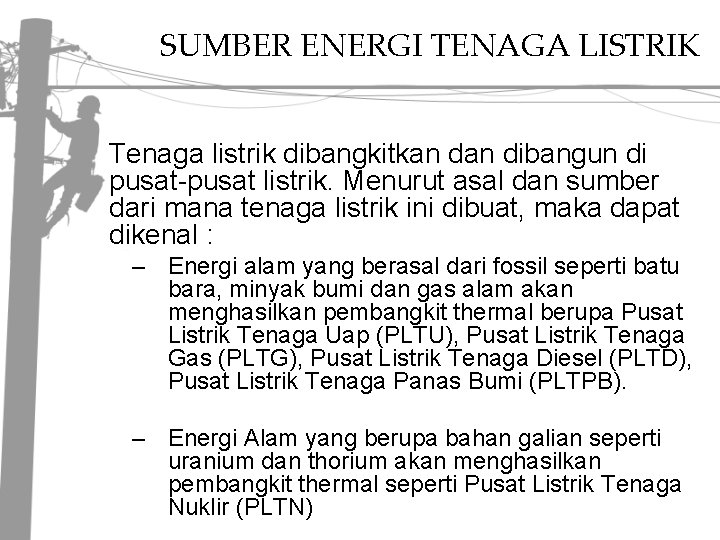

SUMBER ENERGI TENAGA LISTRIK Tenaga listrik dibangkitkan dibangun di pusat-pusat listrik. Menurut asal dan sumber dari mana tenaga listrik ini dibuat, maka dapat dikenal : – Energi alam yang berasal dari fossil seperti batu bara, minyak bumi dan gas alam akan menghasilkan pembangkit thermal berupa Pusat Listrik Tenaga Uap (PLTU), Pusat Listrik Tenaga Gas (PLTG), Pusat Listrik Tenaga Diesel (PLTD), Pusat Listrik Tenaga Panas Bumi (PLTPB). – Energi Alam yang berupa bahan galian seperti uranium dan thorium akan menghasilkan pembangkit thermal seperti Pusat Listrik Tenaga Nuklir (PLTN)

SUMBER ENERGI TENAGA LISTRIK – Energi alam yang berasal dari air terjun maupun aliran sungai akan menghasilkanpembangkit hidro berupa Pusat Listrik Tenaga Air (PLTA) – Energi alam berupa tenaga angina, tenaga pasang naik dan pasang surut air laut masih belum termanfaatkan dengan baik – Energi alam yang berasal dari tenaga matahari masih dikembangkan terus, sehingga belum dipasarkan secara komersial.

PENGGOLONGAN PTL Sistem Pembangkitan tenaga listrik pada umumnya dapat dikategorikan hanya dua macam pembangkit yakni : Pembangkit listrik tenaga thermal; seperti PLTU, PLTG, PLTD, PLTPB, dan PLTN Pembangkit listrik tenaga hydro, seperti : PLTA

BERBAGAI PENGGOLONGAN PTL Sistem Transmisi berfungsi menyalurkan tenaga listrik dari pusat-pusat pembanngkit tenaga listrik yang jauh dari pusat beban, dan juga untuk saluran interkoneksi antara system tenaga listrik yang satu dengan system tenaga listrik yang lain, yang pada dasarnya dapat dikategorikan menjadi : • • Pembangkit Berdasarkan arus terdiri dari saluran transmisi arus bolak-balik dan saluran transmisi arus searah. Berdasarkan tegangan terdiri dari saluran tegangan rendah, saluran tegangan menengah, saluran tegangan tinggi, dan saluran ekstra tinggi, yang masing-masing mengikuti standar tertentu.

SISTEM PEMBANGKITAN • Berdasarkan penempatan terdiri dari saluran udara dan saluran bawah tanah. • Berdasarkan jarak terdiri dari saluran transmisi jarak pendek sekitar sampai dengan 50 mil saluran transmisi jarak menengah antara 50 mil sampai dengan 150 mil dan saluran transmisi jarak jauh lebih dari 150 mil. • Berdasarkan karakteristiknya saluran transmisi mempunyai parameter yang terdiri dari resistans, induktans, kapasitans dan konduktans.

SISTEM DISTRIBUSI Sistem distribusi tenaga listrik berfungsi untuk membagi tenaga listrik ke konsumen baik pabrik, industri, komersial dan umum untuk kebutuhan tenaga listrik perumahan yang dapat di klasifikasikan menjadi : • Berbagai tipe saluran distrbusi yang terdiri dari : – Menurut arus, searah dan bolak-balik – Menurut besar tegangan yang dipakai – Menurut frekuensi yang dipakai – Menurut jenis konstruksi yang dipakai – Menurut beban, penerangan, komersial dan industri – Menurut bentuk sambungan, 3 fasa 3 kawat, 3 fasa 4 kawat, fasa tunggal – Menurut hubungan rangkaian, radial, tertutup (loop), dan jaringan jala (network) – Menurut sistem pentanahan titik netralnya

SISTEM DISTRIBUSI • • Berdasarkan peralatan terdiri dari tiang penyangga, penghantar, isolator, dan trafo distribusi Berdasarkan pengamanan gangguan sistem distribusi : – – Pengamanan terhadap arus lebih dapat mempergunakan pengamanan lebur, penutup balik otomatis dan pemutus tenaga untuk distribusi saluran udara; pengaman lebur dan pemutus tenaga untuk saluran distribusi bawah tanah. Pengaman terhadap gangguan tegangan lebih, untuk saluran distribusi udara memakai arester atau penangkal petir
