Sistem Telekomunikasi Pertemuan ke 4 Modulasi Digital Taufal

Sistem Telekomunikasi Pertemuan ke, 4 Modulasi Digital Taufal hidayat MT. email : taufal. hidayat@itp. ac. id ; blog : catatansangpendidik. wordpress. com 1 2/27/2021

outline • Konsep modulasi digital • Kelebihan dan kekurangan modulasi digital dibanding II komunikasi analog III • jenis-jenis komunikasi digital I IV • ASK V • FSK VI • PSK VII • QPSK dan QAM VIII • Aplikasi modulasi IX • Post Test 2 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Jenis-jenis modulasi Analo g Modulas i Digital 3 modulasi analog adalah komunikasi yang mentransmisika n sinyal-sinyal analog proses penumpangan sinyal digital (bit stream) ke dalam sinyal pembawa. Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Konsep modulasi Digital Modulasi Digital 4 proses penumpangan sinyal digital (bit stream) ke dalam sinyal pembawa proses mengubah karakteristik dan sifat gelombang sinyal pembawa sedemikian rupa sehingga bentuk hasilnya (sinyal pembawa modulasi) memiliki ciri-ciri dari bit-bit (0 atau 1) Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

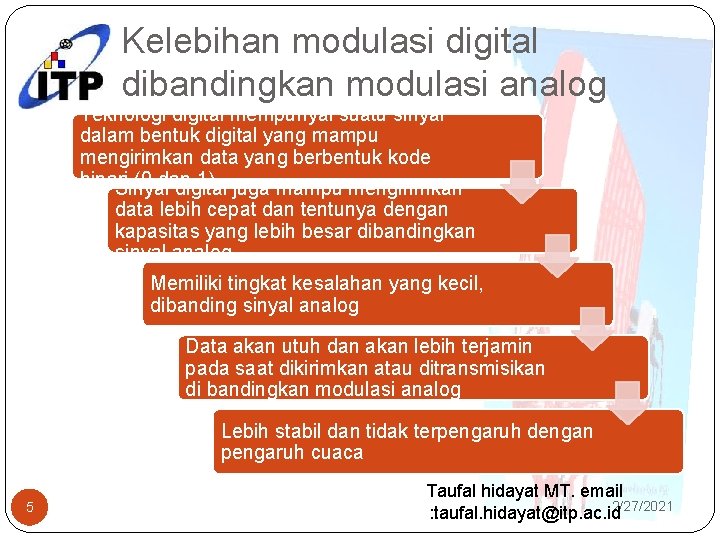

Kelebihan modulasi digital dibandingkan modulasi analog Teknologi digital mempunyai suatu sinyal dalam bentuk digital yang mampu mengirimkan data yang berbentuk kode binari (0 dan 1) Sinyal digital juga mampu mengirimkan data lebih cepat dan tentunya dengan kapasitas yang lebih besar dibandingkan sinyal analog Memiliki tingkat kesalahan yang kecil, dibanding sinyal analog Data akan utuh dan akan lebih terjamin pada saat dikirimkan atau ditransmisikan di bandingkan modulasi analog Lebih stabil dan tidak terpengaruh dengan pengaruh cuaca 5 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

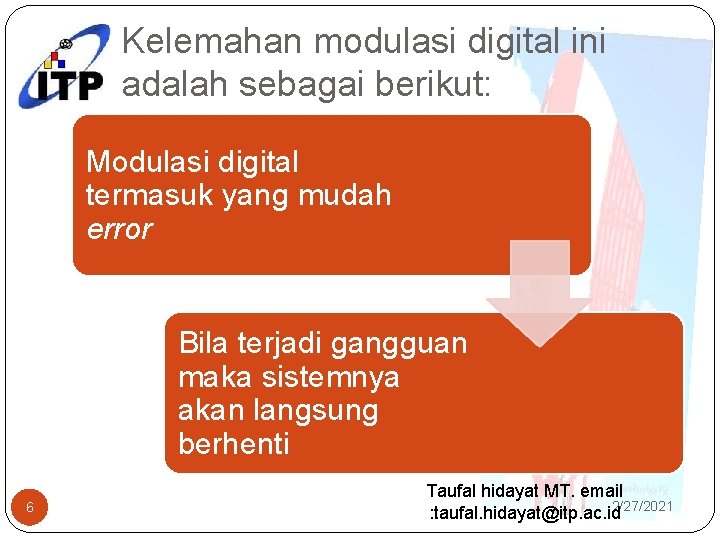

Kelemahan modulasi digital ini adalah sebagai berikut: Modulasi digital termasuk yang mudah error Bila terjadi gangguan maka sistemnya akan langsung berhenti 6 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Perbandingan modulasi analog dan digital 7 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Jenis-jenis modulasi digital Modulasi Digital ASK 8 FSK PSK Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

ASK simbol biner „ 1‟ direpresentasikan dengan mentransmisikan sinyal pembawa sinusoidal dengan amplituda maksimum Ac dan frekuensi fc 9 simbol biner „ 0‟ direpresentasikan dengan tanpa mengirimkan sinyal Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

FSK 2 buah sinyal sinusoidal dengan amplituda maksimum sama, Ac, tapi frekuensi berbeda, f 1 dan f 2, digunakan untuk merepresentasikan symbol biner „ 1‟ dan „ 0‟. 10 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

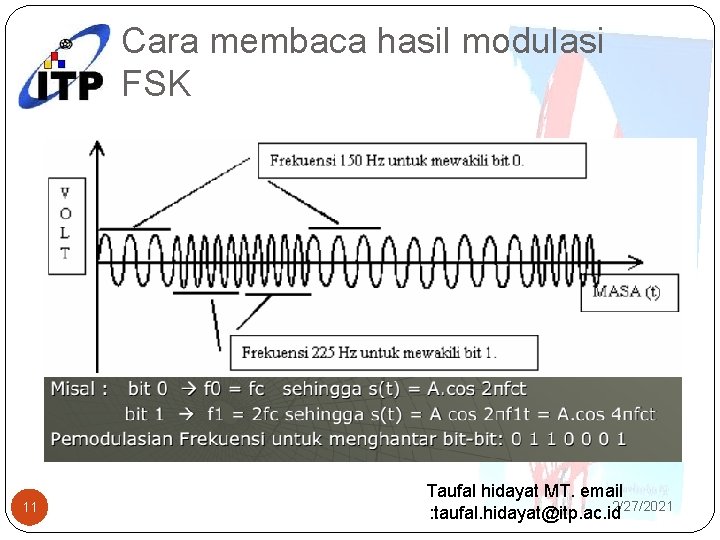

Cara membaca hasil modulasi FSK 11 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

PSK sinyal pembawa sinusoidal dengan amplituda Ac dan frekuensi fc digunakan untuk merepresentasikan kedua symbol „ 1‟ dan „ 0‟, hanya saja fasa sinyal pembawa untuk kedua simbol tersebut dibuat berbeda 1800 12 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Cara membaca hasil modulasi PSK 13 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

transmisi data M-ary 14 • Terdapat M buah data • ASK, FSK, PSK, termasuk 2 -ary data, berupa data 1 dan 0 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Bit, byte, dan baud Byte : 8 satuan bit yang digabung menjadi satu • 1 Byte = 8 bit Baud = satuan kecepatan penyaluran data atau informasi melalui Bit : binary digit saluran telekomunikasi (bps) • unit satuan terkecil dalam komputasi digital. 15 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

QPSK (Quadrature phase shift keying) transmisi data M-ary dengan M = 4 4 kemungkinan symbol 00, 11, dan 01 16 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Quadrature Phase Shift Keying (QPSK) Sinyal direpresentasikan dengan 4 status pergeseran phase dari gelombang pembawa. 01 +900 11 00 1800 00 -900 10 17 SM 241013 - Pengantar Sistem Telekomunikasi Semester genap 2006 -2007 Bit value Phase shift 00 00 01 +900 10 -900 11 1800

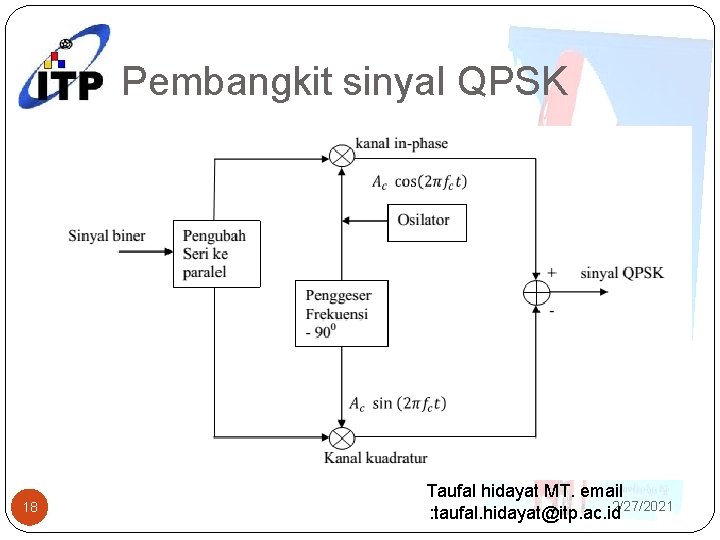

Pembangkit sinyal QPSK 18 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Quadrature Amplitude Modulation (QAM) v Merupakan kombinasi amplitude modulation dan phase shift keying v Sinyal direpresentasikan dalam kombinasi besaran amplitudo (2 besaran) dan pergeseran phase (4 status). v Memungkinkan kecepatan yang lebih tinggi untuk bandwidth yang ditentukan v Lebih tahan terhadap noise 011 900 010 2 1 101 1800 000 100 001 00 110 19 SM 241013 - Pengantar Sistem Telekomunikasi 2700 Semester genap 2006 -2007 111 Bit value Amplitude Phase shift 000 1 00 001 2 00 010 1 900 011 2 900 1 1800 101 2 1800 110 1 2700 111 2 2700

Quadrature Amplitude Modulation (QAM) Contoh : Bit stream sinyal sbb : 001010100011101000011110 Bagi dalam kelompok masing-masing 3 bit: 001 -010 -100 -011 -101 -000 -011110 Perubahan amplitudo dan phase 20 Bit value Amplitude Phase shift 001 2 00 010 1 900 1 1800 011 2 900 101 2 1800 000 1 00 011 2 900 110 1 2700 SM 241013 - Pengantar Sistem Telekomunikasi Semester genap 2006 -2007 Bentuk gelombang modulasi

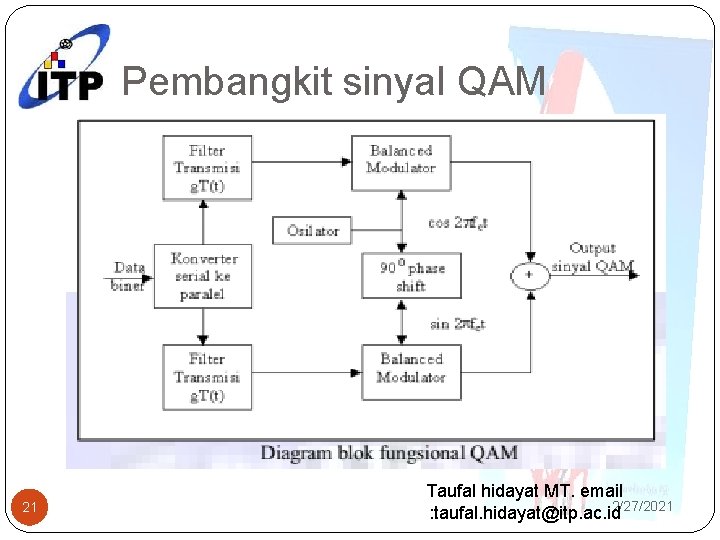

Pembangkit sinyal QAM 21 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

Rangkuman Parameter yang berubah Analog modulation Digital modulation amplitude AM ASK Frequency FM FSK Fase PM PSK Amplitude + fase 22 QAM Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

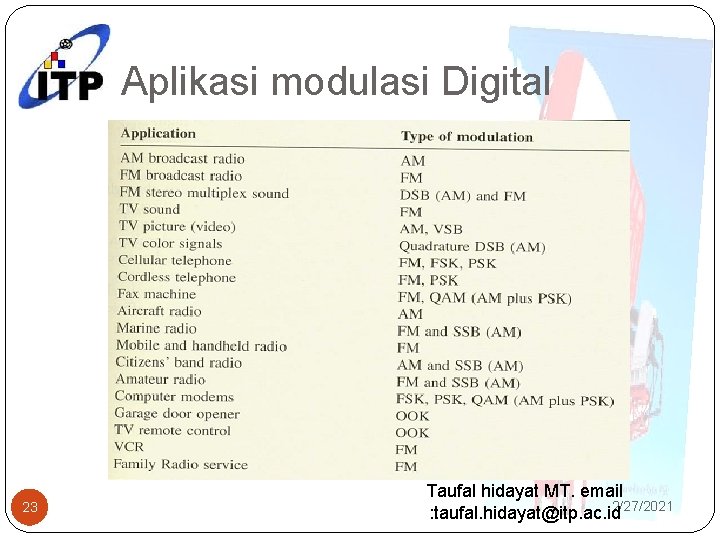

Aplikasi modulasi Digital 23 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

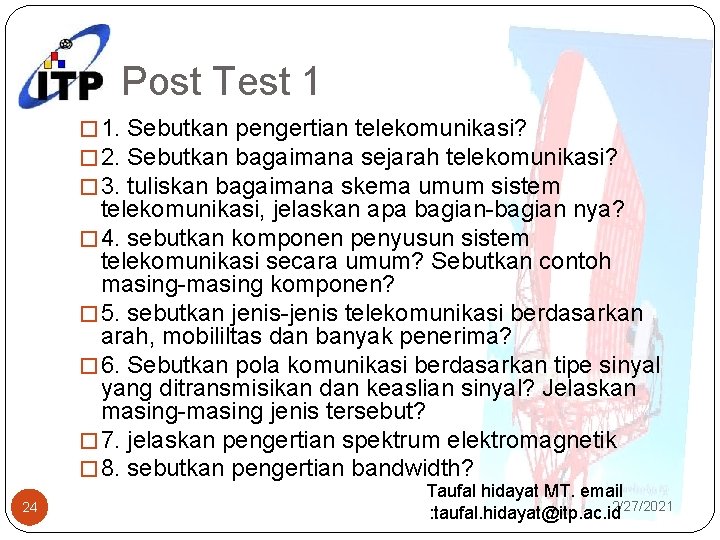

Post Test 1 � 1. Sebutkan pengertian telekomunikasi? � 2. Sebutkan bagaimana sejarah telekomunikasi? � 3. tuliskan bagaimana skema umum sistem telekomunikasi, jelaskan apa bagian-bagian nya? � 4. sebutkan komponen penyusun sistem telekomunikasi secara umum? Sebutkan contoh masing-masing komponen? � 5. sebutkan jenis-jenis telekomunikasi berdasarkan arah, mobililtas dan banyak penerima? � 6. Sebutkan pola komunikasi berdasarkan tipe sinyal yang ditransmisikan dan keaslian sinyal? Jelaskan masing-masing jenis tersebut? � 7. jelaskan pengertian spektrum elektromagnetik � 8. sebutkan pengertian bandwidth? 24 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id

� 9. sebutkan pengertian modulasi? � 10. sebutkan tujuan modulasi? � 11. sebutkan beberapa jenis frekuensi carier yang biasa dipakai sistem telekomunikasi? � 12. sebutkan jenis-jenis modulasi beserta penjelasan? � 13. sebutkan jenis-jenis modulasi analog dan jelaskan masing-masing nya? � 14. sebutkan jenis-jenis modulasi digital dan jelaskan masing-masingnya? � 15. Sebutkan kelebihan dan kekurangan modulasi digital dibanding modulasi analog? � 16. Jelaskan apa itu QPSK dan QAM? � 17. sebutkan 5 aplikasi jenis-jenis modulasi? 25 Taufal hidayat MT. email 2/27/2021 : taufal. hidayat@itp. ac. id
