Sistem Teknologi Informasi BAB 5 Copyright By Jogiyanto

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM BAB 5 Teknologi Sistem Telekomunikasi • Komunikasi data (data communication) : Pengiriman data secara transmisi elektronik. • Alasan data perlu dikirim dari satu tempat ke tempat lain : 1. Transaksi sering terjadi pada suatu tempat yang berbeda dengan tempat pengolahan datanya atau tempat di mana data tersebut akan disimpan, sehingga data perlu dikirim ke tempat pengolahan dikirim lagi ke tempat yang membutuhkan informasi dari data tersebut. 2. Kadang lebih efisien mengirim data lewat jalur komunikasi, lebih-lebih bila data telah diorganisasikan melalui komputer, dibandingkan dengan cara pengiriman biasa.

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM 3. 4. • • • Suatu organisasi yang mempunyai beberapa tempat pengolahan data, data dari suatu tempat pengolahan yang sibuk dapat membagi tugasnya dengan mengirimkan data ke tempat pengolahan lain yang kurang sibuk. Alat-alat yang mahal, misalnya alat pencetak grafik atau printer berkecepatan tinggi, cukup diletakkan di suatu lokasi saja untuk digunakan bersama-sama sehingga dapat menghemat biaya Komponen-komponen Sistem Telekomunikasi Kurir Telekomunikasi dan ISDN Connectivity dan Protocol Topologi Jaringan Macam-macam Jaringan

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Komponen-komponen Sistem Telekomunikasi • • Komputer Sistem telekomunikasi (telecommunication system) : sistem untuk mengkomunikasikan data atau informasi dari satu lokasi ke lokasi yang lain. Lima komponen harus tersedia, yaitu: informasinya. Media transmisi (transmission media) atau jalur atau kanal komunikasi (communication channel) yang akan membawa data yang dikirimkan dari sumber data ke penerima. Pemroses komunikasi (communication processor) : alat pendukung transmisi data misalnya modem, multiplexer, frontend processor, switching dan lainnya. Perangkat lunak komunikasi (communication software) yang akan mengendalikan proses komunikasi data. Komputer atau terminal penerima.

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Media transmisi Komputer pengirim Pemroses komunikasi Komputer penerima Komponen-komponen sistem telekomunikasi 1. 2. 3. 4. Komputer Pengirim dan Penerima Media Transmisi Pemroses Komunikasi Perangkat Lunak Komunikasi Home

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM q • Komputer Pengirim dan Penerima Tugas-tugas komputer pengirim (penerima) dalam transmisi data adalah: 1. Mengirim (menerima) sinyal untuk membentuk jalur perantara transmisi. 2. Mengarahkan transmisi ke media yang digunakan. 3. Mempersiapkan format dari data yang dikirim (diterima). 4. Melakukan transmisi data dan mengatur kecepatan dari transmisi. 5. Melakukan pengawasan transmisi jika terjadi kesalahan transmisi. Back

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM q Media Transmisi Beberapa hal tentang media transmisi atau kanal transmisi yang perlu diketahui adalah: 1. Bentuk media transmisi yang dapat digunakan. Beberapa media transmisi dapat digunakan sebagai kanal transmisi, yaitu dapat berupa kabel, radiasi elektromagnetik dan satelit. Kecepatan media transmisi Media Transmisi Twisted pair Coaxial cable Radio frekwensi wireless LAN Infrared light wireless LAN Microwave Satellite Fiber optic cable Kecepatan 14. 4 Kbps – 100 Mbps 10 Mbps – 550 Mbps 2 Mbps – 8 Mbps 4 Mbps – 16 Mbps 64 Kbps – 50 Mbps 100 Mbps – 30 Gbps

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM 2. Kapasitaschannel transmisi. • Bandwidth (lebar band) menunjukkan sejumlah data yang dapat ditransmisikan untuk satu unit waktu yang dinyatakan dalam satuan bits per second (bps) atau characters per second (cps). • Kapasitas atau transfer rate (tingkat penyaluran) atau baud rate dari channel transmisi dapat digolongkan dalam narrowband channel, voice band channel dan wideband channel. Perbandingan antar kanal transmisi Jenis Kanal Narrowband channel Voiceband channel Broadband channel Kapasitas Transmisi Biaya Total 50 - 300 bps 300 - 500 bps s. d. 1 juta bps Rendah Sedang Tinggi Biaya Rata-rata Tinggi Sedang Rendah Tingkat Kesalahan Tinggi Sedang Rendah

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM 3. 4. Tipe dari kanal transmisinya. Suatu kanal transmisi dapat mempunyai tipe transmisi satu arah (one-way transmission), transmisi dua arah bergantian (either-way transmission) atau transmisi dua arah serentak (both-way trans- mission). Mode transmisi. Transmisi data lewat kanal transmisi dapat berbentuk mode transmisi paralel (parallel transmission) atau mode transmisi seri (serial transmission). Pengirim 1 0 0 0 0 Karakter ke-2 0 1 0 1 1 0 Penerima Pengirim 10010000 Karakter ke-2 01010110 Karakter ke-1 Transmisi paralel Transmisi Serial Penerima

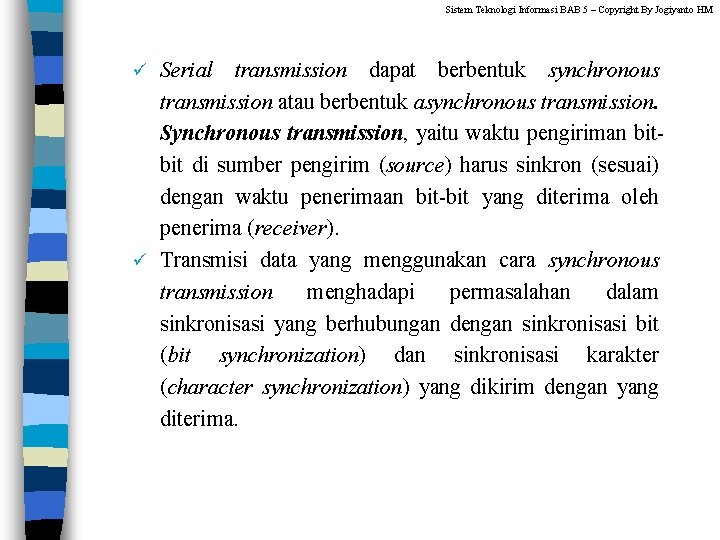

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Serial transmission dapat berbentuk synchronous transmission atau berbentuk asynchronous transmission. Synchronous transmission, yaitu waktu pengiriman bitbit di sumber pengirim (source) harus sinkron (sesuai) dengan waktu penerimaan bit-bit yang diterima oleh penerima (receiver). ü Transmisi data yang menggunakan cara synchronous transmission menghadapi permasalahan dalam sinkronisasi yang berhubungan dengan sinkronisasi bit (bit synchronization) dan sinkronisasi karakter (character synchronization) yang dikirim dengan yang diterima. ü

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Pengirim 010 10110 011 00010 110 00001 Karakter salah Penerima SYN salah False synchronization Pengirim 01010110 00010110 SYN 00010110 Penerima SYN Synchronous transmission dengan dua karakter kontrol SYN

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM ü Untuk mencegah false synchronization, dua buah karakter kontrol SYN dapat digunakan di awal dari blok data yang ditransmisikan. Penerima setelah mengidentifikasikan bentuk SYN yang pertama, kemudian mengidentifikasikan 8 bit berikutnya, kalau berupa karakter kontrol SYN yang kedua, maka dimulai menghitung tiap-tiap 8 bit menjadi sebuah karakter. stop bit Pengirim start bit 1100100000 Karakter ke-2 stop bit start bit 1010101100 Penerima Karakter ke-1 Asynchronous transmission Back

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM q • Pemroses Komunikasi Selain komputer, dalam sistem komunikasi data diperlukan beberapa perangkat keras lainnya yang dipergunakan untuk proses pengiriman data yaitu pemroses komunikasi (communication processor). Beberapa alat pemroses komunikasi adalah modem, multiplexer, concentrator dan front-end processor. modem pulsa digital modem pulsa analog pulsa digital Pengubahan dari digital ke analog dan sebaliknya oleh modem

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM terminal multiplexer modem Front-end processor Komputer terminal Transmisi data dari beberapa terminal dengan menggunakan multiplexer Back

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM q • • Perangkat Lunak Komunikasi Perangkat lunak yang berada di komputer pusat disebut dengan telecommuncations monitor (TCM). Perangkat lunak TCM bekerja bersama-sama dengan perangkat lunak sistem operasi (OS) yang digunakan. Fungsi dari TCM menurut Mc. Leod (1995) adalah: 1. Meletakkan berita yang akan dikirim ke dalam urutan prioritasnya. 2. Melakukan fungsi keamanan transmisi data dg menyelenggarakan daftar aktivitas dari masing-masing terminal dan memverifikasi terminal mana yang mempunyai otorisasi untuk komunikasi. 3. Melakukan fungsi interface dengan DBMS. 4. Menangani kegagalan proses bila terjadi dengan cara periodik merekamkan status nilai yang ada di memori utama. Perangkat lunak yang digunakan di front-end processor disebut network control program (NCP) Back

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM q Network Control Program (NCP) Fungsi dari NCP menurut Mc. Leod (1995) adalah : 1. Menentukan terminal-terminal yang akan menggunakan kanal transmisi. Salah satu teknik yang digunakan adalah yang disebut roll call polling, yaitu masing-masing terminal diminta secara urut jika ingin menggunakan kanal transmisi. 2. Menyelenggarakan suatu catatan kegiatan dari kanal transmisi dengan memberikan cap tanggal dan jam (date and time stamp) untuk masing-masing berita. 3. Mengkonversikan kode yang berbeda yang digunakan oleh suatu komputer (misalnya komputer PC menggunakan kode ASCII) menjadi kode lainnya (misalnya EBCDIC di komputer mainframe).

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM 4. 5. 6. 7. Melakukan pembetulan dari data yang ditransmisikan jika terjadi kesalahan transmisi. Menambah dan menghapus kode-kode transmisi. Kode transmisi yang bukan beritanya ditambahkan untuk pengiriman berita dan kode akan dihapus untuk berita yang diterima. Menyelenggarakan file catatan aktivitas yang dapat digunakan untuk membetulkan kesalahan-kesalahan terganggunya proses. Menyelenggarakan statistik penggunaan jaringan komputer. Back

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Kurir Telekomunikasi dan ISDN n Perusahaan yang menyediakan jasa kanal transmisi disebut dengan kurir telekomunikasi (telecommunication carrier), misalnya Telkom, Indosat. n Salah satu jasa leased line yang mempunyai prospek adalah ISDN (Integrated Services Digital Network). Jika jalur telpon biasa menggunakan pulsa analog, maka ISDN menggunakan pulsa digital. Home

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Connectivity dan Protocol n n Connectivity : kemampuan komputer untuk berkomunikasi dan berbagi komunikasi satu dengan yang lainnya. Untuk mencapai connectivity dibutuhkan standar komunikasi data yang disebut dengan protocol. Protocol : suatu kumpulan dari aturan-aturan yang berhubungan dengan komunikasi data antara alat-alat komunikasi supaya komunikasi data dapat dilakukan dengan benar. Jabatan tangan merupakan contoh dari protocol antara dua manusia yang akan berkomunikasi. Di istilah komputer jabatan tangan (handshaking) menunjukkan suatu protocol dari komunikasi data bila dua buah alat dihubungkan satu dengan yang lainnya untuk menentukan bahwa keduanya telah kompatibel.

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM IBM menamakan protocol-nya dengan Systems Network Architecture (SNA). Perusahaan komputer lainnya mempunyai protocol yang berbeda, misalnya Burroughs mempunyai Burroghs Network Architecture (BNA), Honeywell mengembangkan Distributed System Environment (DSE). Perbedaan-perbedaan protocol yang ada menyebabkan komunikasi data menjadi tidak mudah, karena satu perangkat keras tidak dapat kompatibel dengan perangkat keras pabrik lainnya. n Permasalahan tidak kompatibelnya beberapa protocol yang ada menggugah pabrik-pabrik perangkat keras untuk menyamakan protocol mereka. Pada tahun 1978, International Standards Organization mengumumkan suatu protocol standar yang disebut dengan Open System Interconnection (OSI). n Protocol lainnya yang banyak digunakan adalah Transmission Control Protocol/Internet Protocol (TCP/IP). n Home

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Topologi Jaringan n n Network : jaringan dari sistem komunikasi data yang melibatkan sebuah atau lebih node (sumber-sumber daya) yang dihubungkan dengan jalur transmisi (link) membentuk suatu sistem. Node menunjukkan sumber-sumber daya seperti terminal, komputer, printer dan lain sebagainya. Link menunjukkan media penghubungnya, misalnya kabel, microwave atau satelit. Bentuk dari jaringan (network) disebut dengan topology. Topologi (topology) dasar dari jaringan komputer dapat berbentuk : Ø jaringan bentuk bintang (star network) Ø jaringan bentuk bus (bus network) Ø jaringan bentuk lingkaran (loop network) Ø jaringan bentuk cincin (ring network).

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Bentuk tambahan lainnya adalah : Ø jaringan bentuk berjenjang pohon (hierarchical tree network) Ø jaringan bentuk laba-laba (web network) Ø jaringan bentuk meta (meta network). a. Star Network d. Loop Network b. Bus Network c. Ring Network d. Hierarchical Tree Network Topologi jaringan e. Web Network Home

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Macam-macam Jaringan n Macam-macam network berdasarkan beberapa hal. dapat diklasifikasikan n Berdasarkan letak geografisnya, network dapat juga diklasifikasikan sebagai jaringan lokal (local network) dan jaringan luas (wide network). n Berdasarkan arsitekturnya, network dapat diklasifikasikan sebagai teleprocessing systems, client server systems, resource sharing systems dan distributed data processing systems.

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Komputer Pusat program aplikasi 1 dumb terminal 1 OS dumb terminal 2 dumb terminal k modem dumb terminal k+1 program aplikasi 2. program aplikasi n DBMS modem . . . dumb terminal k+2 Teleprocessing system modem dumb terminal n Data base

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM Intelligence terminal 1 program aplikasi 1 sampai dengan program aplikasi n sistem operasi Server Intelligence terminal 2 program aplikasi 1 sampai dengan program aplikasi n OS sistem operasi Intelligence terminal n program aplikasi 1 sampai dengan program aplikasi n sistem operasi Client-server system DBMS Basis Data

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM intelligence terminal 1 program aplikasi 1 sampai dengan program aplikasi n DBMS sistem operasi intelligence terminal 2 Server program aplikasi 1 sampai dengan program aplikasi n DBMS OS sistem operasi File intelligence terminal n program aplikasi 1 sampai dengan program aplikasi n DBMS File sistem operasi Resource sharing system Data base

Sistem Teknologi Informasi BAB 5 – Copyright By Jogiyanto HM program aplikasi 1 OS program aplikasi 2. program aplikasi n DBMS Data Base 1 modem . . . sistem operasi program aplikasi 1 sampai dengan program aplikasi n DBMS data base 2 DBMS data base 3 DBMS data base n Home Distributed data processing system
