SISTEM OPERASI JARINGAN Windows Networking Crt Abdul Kadir

SISTEM OPERASI JARINGAN Windows Networking Crt : Abdul Kadir

Konfigurasi TCP/IP • TCP / IP merupakan protocol pada jaringan komputer yang memungkinkan komputer dalam suatu jaringan dapat saling berhubungan, berkomunikasi dan bertukar data. – TCP adalah protocol yang bertanggung jawab terhadap pengiriman data atau isi data yang dikirimkan dan menyediakan bahwa data yang dikirimkan sampai ke tujuan. – IP adalah protocol yang bertanggung jawab sebagai kurir untuk melakukan hubungan atau koneksi dengan komputer tujuan tetapi tidak bertanggung jawab terhadap isi data yang dikirimkan. – IP ADDRESS merupakan pengenal yang digunakan untuk memberi alamat pada tiap-tiap computer dalam jaringan

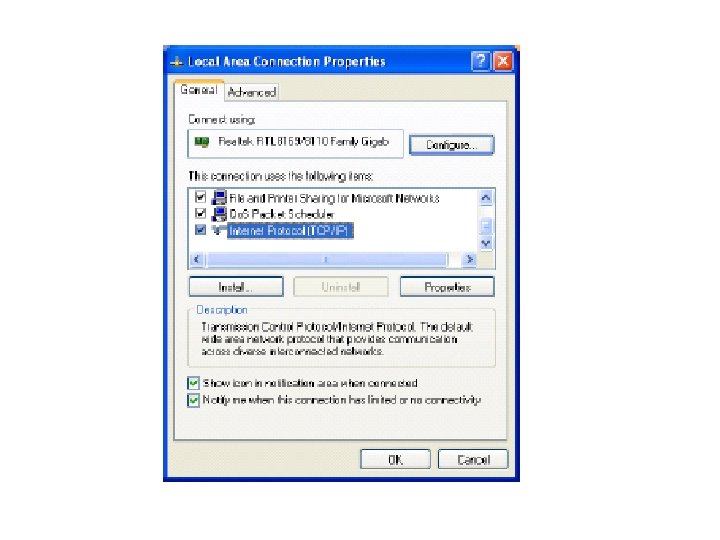

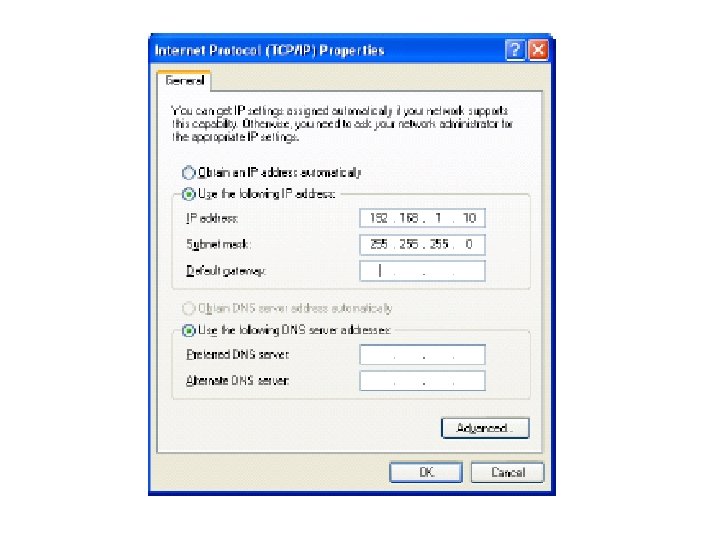

Untuk mengkonfigurasi TCP/IP maka lakukan langkah-langkah berikut : 1. Buka Network Connections. 2. Untuk membuka Network Connections, klik Start, klik Control Panel, klik Network and Internet Connections, kemudian klik Network Connections 3. Klik kanan Local Area Network yang akan dikonfigurasi, kemudian klik Properties. 4. Di General tab (untuk koneksi) klik Internet Protocol (TCP/IP), dan kemudian klik Properties. 5. Di General tab, Klik Use the following IP Address. Kemudian masukan values yang sesuai dari: • IP Address • Subnet mask • Default gateway • Preferred and alternate DNS server • Preferred and alternate WINS server Setelah semuanya selesai klik OK:

Tool Jaringan • Setelah dilakukan konfigurasi terhadap TCP/IP maka perlu adanya ujicoba untuk membuktikan apakah kita sudah berhasil mengkonfigurasi jaringan tersebut. Berikut tool-tool atau aplikasi yang dapat digunakan untuk melakukan test jaringan. • (Ingat semua dijalankan dari command prompt, DOS)

1. Ping • Program yang digunakan untuk mengecek komunikasi antara computer dalam sebuh jaringan melalui protocol TCP / IP. Ping akan mengirimkan Internet Control Message Protocol (ICMP) echo request message pada IP Address computer yang dituju dan meminta respon dari computer tersebut. Kegunaan: a. Mengetahui status up/down komputer dalam jaringan b. Memonitor availability status komputer dalam jaringan c. Mengetahui responsitifitas komputer sebuah jaringan 2. Ipconfig • Program yang digunakan untuk mengetahui konfigurasi komputer dalam suatu jaringan dengan menggunakan perintah dos. 3. Tracert • Suatu perintah untuk menentukan hop atau alamat host, subnetmask, dan metode untuk routing. 4. Netstat • Netstat digunakan untuk mengetahui status jaringan(netstat singkatan dari network status). 5. Nslookup • Perintah untuk mengetahui nama server jaringan yang dipakai dan alamat IPnya.

Berbagi File • Berbagi file dan folder merupakan cara yang sangat membantu dalam pekerjaan, jika pekerjaan itu harus dikerjakan secara bersama. Atau ada rekan sekerja yang meminta file milik Anda, maka ia tak repot datang ketempat Anda. • Dengan begitu Anda tidak terganggu dan rekan sekantor juga tidak perlu capek harus mendatangi anda.

Cara Pertama • Untuk dapat membagi file dan folder cukup lakukan langkah-langkah berikut. 1. Buka My Documents. 2. Untuk membuka My Documents, klik Start, dan kemudian klik My Documents. 3. Klik file atau folder yang ingin anda share. 4. Kemudian Drag file atau folder kedalam Shared Documents

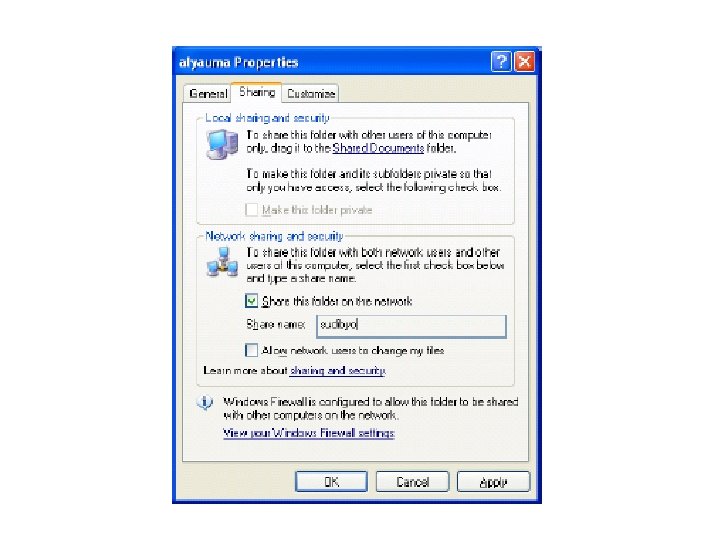

Cara Kedua 1. Buka Windows Explorer 2. Untuk membuka Windows Explorer, klik kanan pada tombol start, dan kemudian klik Explorer. 3. Klik kanan pada file atau folder yang ingin Anda share, kemudian klik Sharing and Security. . . maka akan ditampilkan gambar berikut

4. Bila anda sudah berhasil melakukan sharing file, pastikan ada gambar tangan pada folder yang anda share.

Routing Topologi jaringan yang akan digunakan terlihat seperti gambar di atas, merupakan topologi yang agak kompleks, terdiri dari dua buah LAN dengan keluarga IP: 192. 168. 1. x 192. 168. 2. x

• Dalam topologi tersebut terdapat dua (2) buah router, yaitu: • Router 1 yang menghubungkan Internet dengan LAN 192. 168. 2. x dengan alamat IP pada card ethernet yang digunakan 192. 168. 2. 1. • Router 2 yang menghubungkan LAN 192. 168. 1. x dan LAN 192. 168. 2. x, dengan alamat IP 192. 168. 1. 111 dan 192. 168. 2. 112.

• Yang menjadi fokus adalah router 2 yang mempunyai buah interface ethernet card dengan sistem operasi Windows XP. • Sebagai catatan bahwa untuk keperluan normal cukup menggunakan konfigurasi LAN 192. 168. 2. x. Konsep ini sengaja di kemukakan supaya membuka wawasan bahwa konfigurasi LAN dapat dibuat kompleks dengan menambahkan router ke LAN yang lain. • Untuk menset IP address, netmask masing-masing LAN card kita perlu mengklik property TCP/IP (lihat konfigurasi TCP/IP) dari masing-masing LAN card. Jangan lupa aktivkan services routing Windows dari run command kemudian ketikan services. msc dan jalankan services Routing and Remote Access.

Router 1 Card Pertama yang menghubungkan jaringan 192. 168. 2. x IP Address : 192. 168. 2. 1 Netmask : 255. 0

Router 2 Card Pertama yang terhubung ke jaringan 192. 168. 1. x IP Address : 192. 168. 1. 111 Netmask : 255. 0 Card Kedua yang terhubung ke jaringan 192. 168. 2. x IP Address : 192. 168. 2. 112 Netmask : 255. 0 Gateway : 192. 168. 2. 1 Karena Card Kedua yang akan menghubungkan router ini kedunia luar, maka pada bagian gateway di set ke Router 1 dengan IP 192. 168. 2. 1, seperti terlihat dari gambar dibawah.
