SISTEM MIKROPROSESOR DAN MIKROKONTROLER 4 SKS 3 TEORI
- Slides: 41
SISTEM MIKROPROSESOR DAN MIKROKONTROLER 4 SKS ( 3 TEORI & 1 PRAKTEK) JAM 8. 40 -11. 10

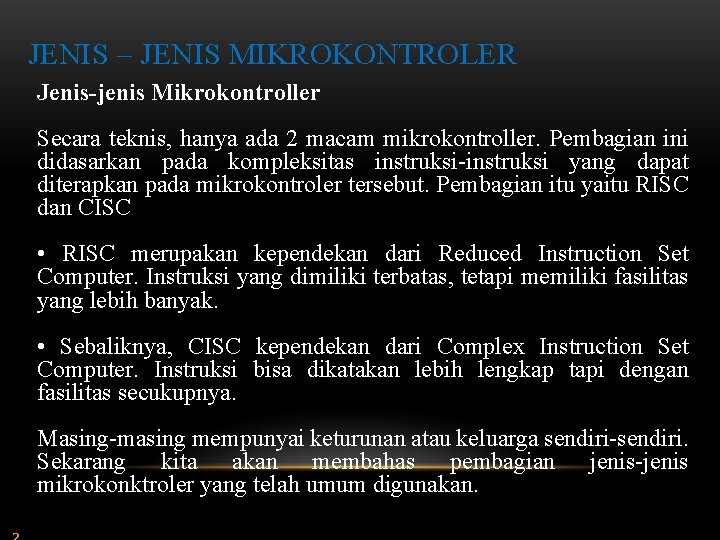

JENIS – JENIS MIKROKONTROLER Jenis-jenis Mikrokontroller Secara teknis, hanya ada 2 macam mikrokontroller. Pembagian ini didasarkan pada kompleksitas instruksi-instruksi yang dapat diterapkan pada mikrokontroler tersebut. Pembagian itu yaitu RISC dan CISC • RISC merupakan kependekan dari Reduced Instruction Set Computer. Instruksi yang dimiliki terbatas, tetapi memiliki fasilitas yang lebih banyak. • Sebaliknya, CISC kependekan dari Complex Instruction Set Computer. Instruksi bisa dikatakan lebih lengkap tapi dengan fasilitas secukupnya. Masing-masing mempunyai keturunan atau keluarga sendiri-sendiri. Sekarang kita akan membahas pembagian jenis-jenis mikrokonktroler yang telah umum digunakan.
PENGENALAN ARSITEKTUR ARM • ARM -> prosesor 32 -bit / 64 -bit • Sering ditemukan sebagai kontroler utama smart phone, ataupun komputer tablet.
AWAL ARM…. • Kolaborasi antara Acorn Computer Group dan Apple Computer • 1990 -> Advanced RISC Machine Ltd (ARM) • ARM hanya mendesain arsitektur , tidak membuat IC 4

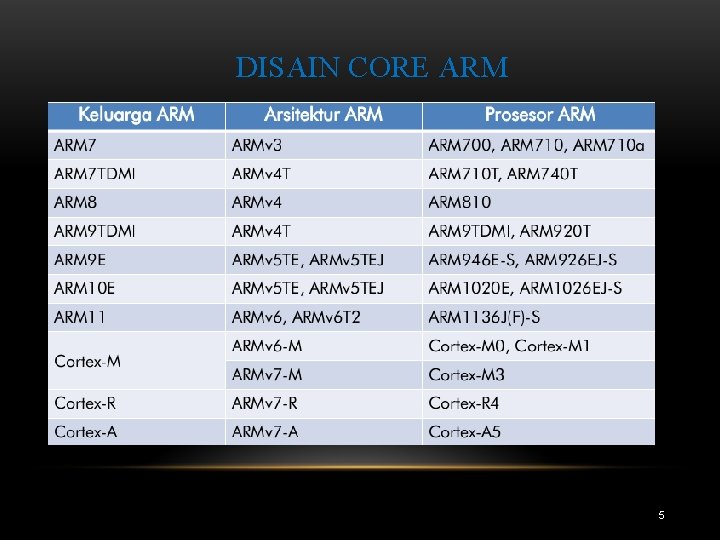

DISAIN CORE ARM 5
KUMPULAN INSTRUKSI ARM • Berawal dari prosesor ARM 7 TDMI – dikenal instruksi Thumb. 6
KUMPULAN INSTRUKSI ARM 3 jenis instruksi di ARM • – Instruksi ARM (32 -bit) • – Instruksi Thumb (16 -bit) • – Instruksi Thumb-2 (16 -bit dan 32 -bit). 7
8
9
PEMBAGIAN PROFIL ARM CORTEX 10
(CMSIS) CORTEX MICROCONTROLLER SOFTWARE INTERFACE STANDARD • Bekerjasama dengan para pengembang mikrokontroler -- menciptakan kode program yang standard. • CMSIS --- software framework untuk sebagian besar mikrokontroler Cortex-M • Melakukan standarisasi untuk NVIC, System Control, dll – ARM Cortex-M 0, ARM Cortex-M 3, ARM Cortex-M 4 11
12
JENIS- JENIS I/O DI NUC 140 VE 3 CN 13
QUASI BIDIRECTION 14
15
GPIO PUSH PULL 16
GPIO OPEN DRAIN OUTPUT 17
GPIO 18
19
20
21
22
23
24
25
26
27
28
29
30

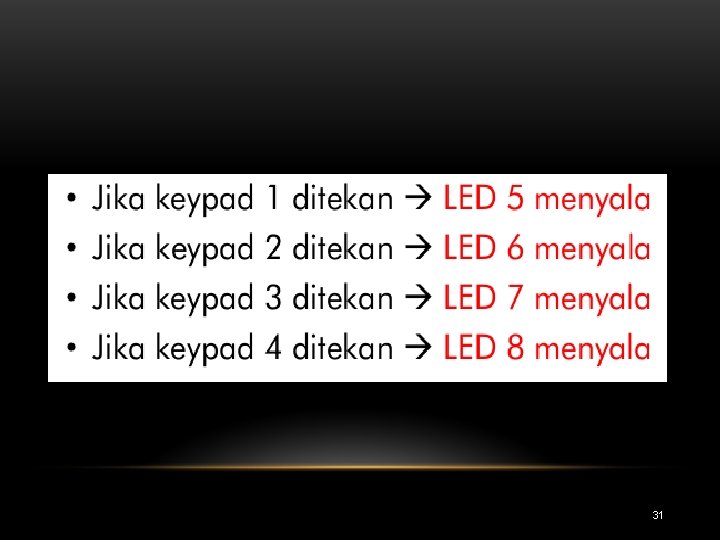

31
32
33
34
35
36
37
LIBRARY LCD 38
FUNGSI SHOW_WORD( ) 39
FUNGSI PRINT_LCD( ) 40
TERIMA KASIH 41
