Sistem Komunikasi Contoh komputer Modem Sistem Sumber Jaringan

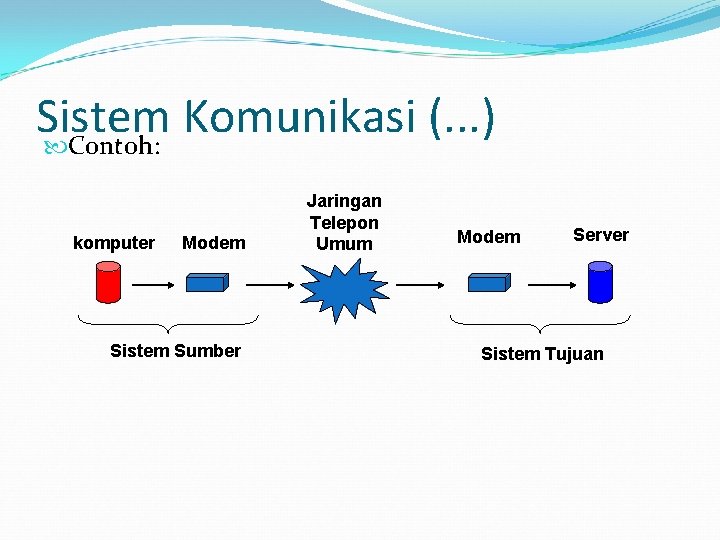

Sistem Komunikasi (. . . ) Contoh: komputer Modem Sistem Sumber Jaringan Telepon Umum Modem Server Sistem Tujuan

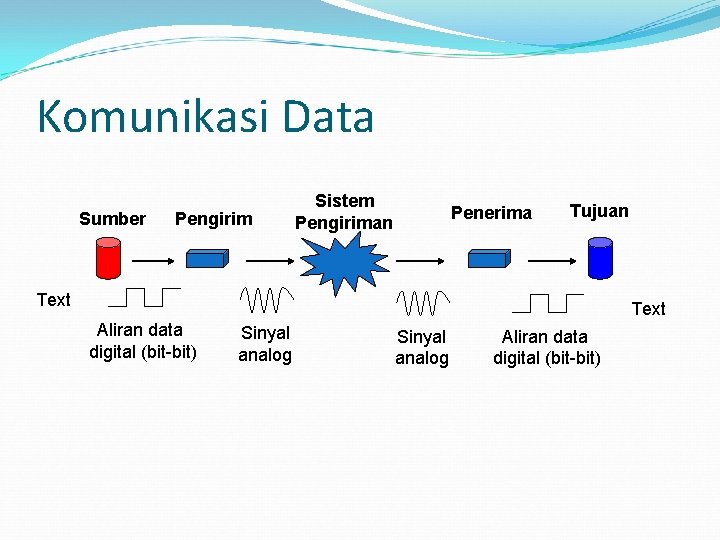

Komunikasi Data Sumber Pengirim Sistem Pengiriman Penerima Tujuan Text Aliran data digital (bit-bit) Sinyal analog Aliran data digital (bit-bit)

Peer-to-Peer Sebuah workgroup, dimana setiap komputer dapat berfungsi sebagai client dan server sekaligus Keuntungan: Tidak ada biaya tambahan untuk pembelian hardware dan software server Tidak diperlukan administrator jaringan Kekurangan: Sharing sumber daya membebani proses di komputer yang bersangkutan Keamanan tidak terjamin

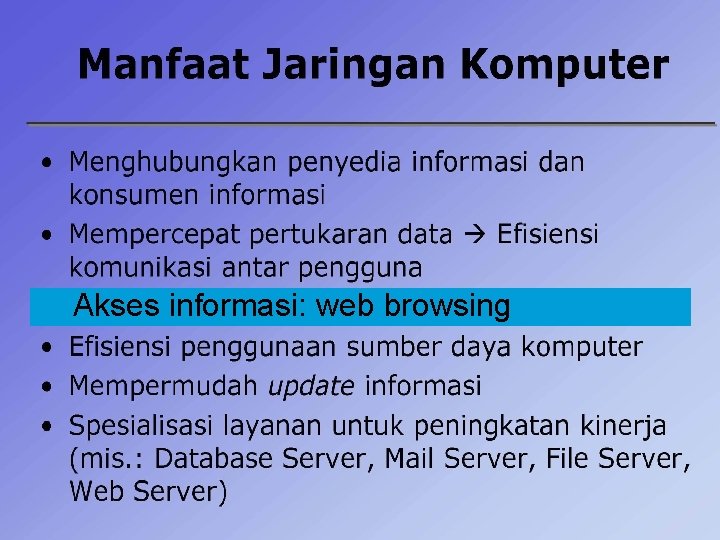

Akses informasi: web browsing

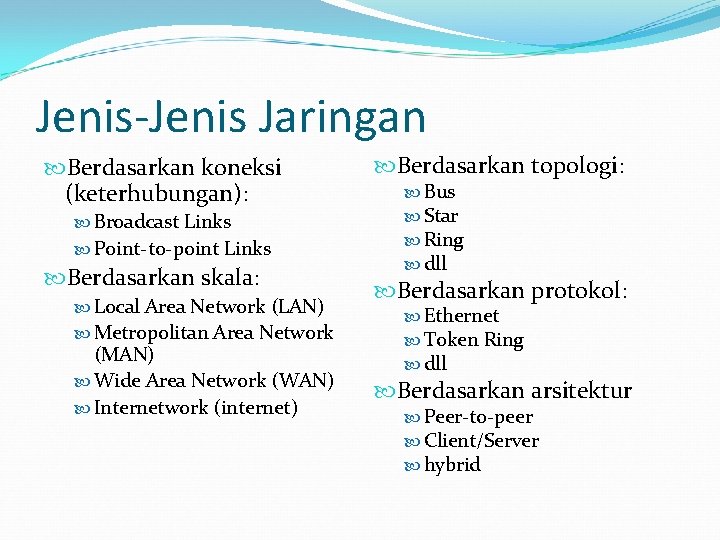

Jenis-Jenis Jaringan Berdasarkan koneksi (keterhubungan): Broadcast Links Point-to-point Links Berdasarkan skala: Local Area Network (LAN) Metropolitan Area Network (MAN) Wide Area Network (WAN) Internetwork (internet) Berdasarkan topologi: Bus Star Ring dll Berdasarkan protokol: Ethernet Token Ring dll Berdasarkan arsitektur Peer-to-peer Client/Server hybrid

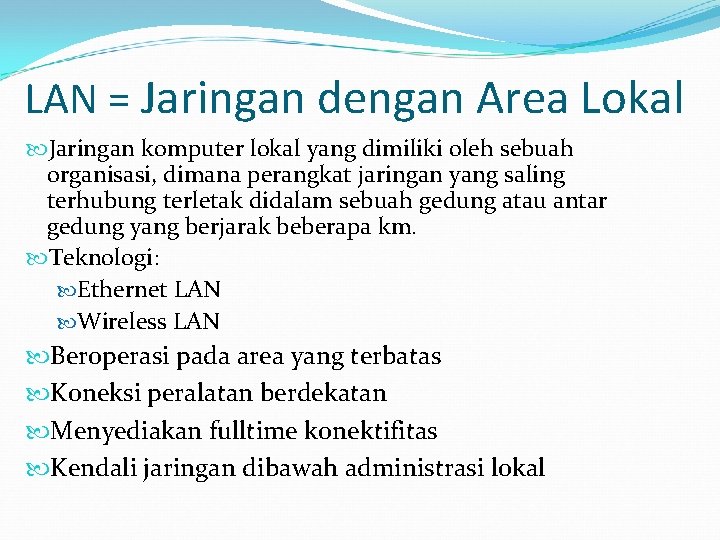

LAN = Jaringan dengan Area Lokal Jaringan komputer lokal yang dimiliki oleh sebuah organisasi, dimana perangkat jaringan yang saling terhubung terletak didalam sebuah gedung atau antar gedung yang berjarak beberapa km. Teknologi: Ethernet LAN Wireless LAN Beroperasi pada area yang terbatas Koneksi peralatan berdekatan Menyediakan fulltime konektifitas Kendali jaringan dibawah administrasi lokal

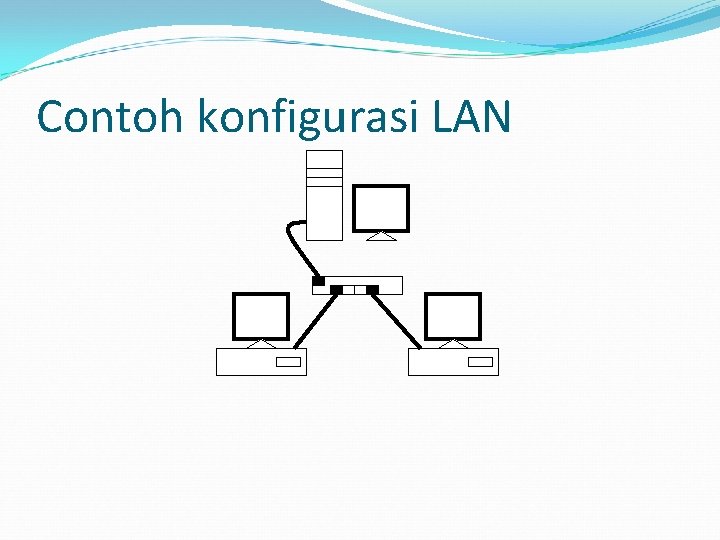

Contoh konfigurasi LAN

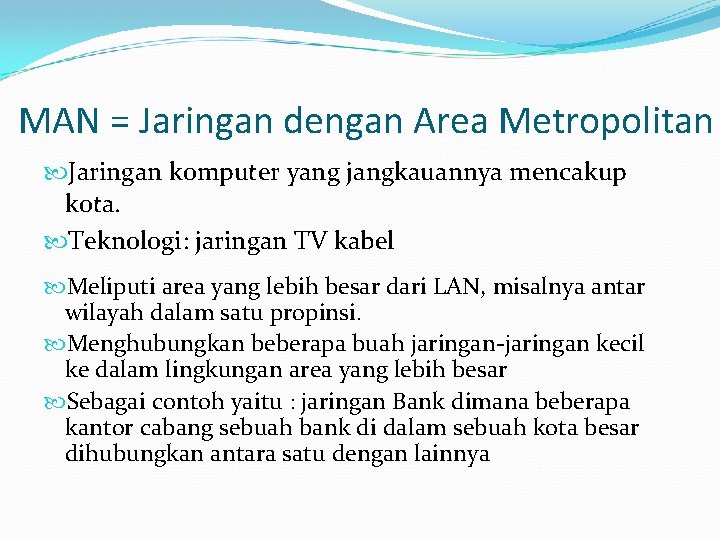

MAN = Jaringan dengan Area Metropolitan Jaringan komputer yang jangkauannya mencakup kota. Teknologi: jaringan TV kabel Meliputi area yang lebih besar dari LAN, misalnya antar wilayah dalam satu propinsi. Menghubungkan beberapa buah jaringan-jaringan kecil ke dalam lingkungan area yang lebih besar Sebagai contoh yaitu : jaringan Bank dimana beberapa kantor cabang sebuah bank di dalam sebuah kota besar dihubungkan antara satu dengan lainnya

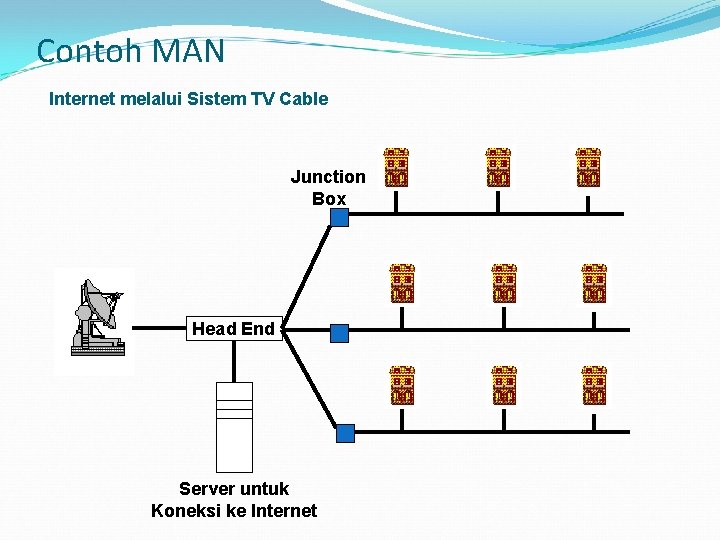

Contoh MAN Internet melalui Sistem TV Cable Junction Box Head End Server untuk Koneksi ke Internet

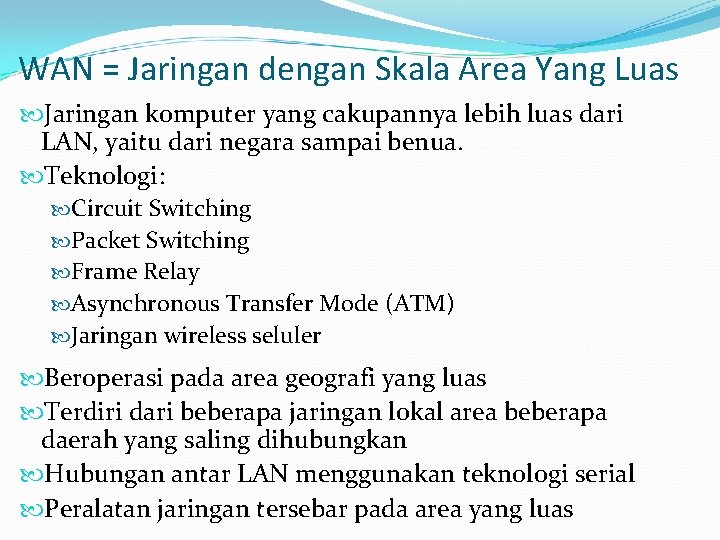

WAN = Jaringan dengan Skala Area Yang Luas Jaringan komputer yang cakupannya lebih luas dari LAN, yaitu dari negara sampai benua. Teknologi: Circuit Switching Packet Switching Frame Relay Asynchronous Transfer Mode (ATM) Jaringan wireless seluler Beroperasi pada area geografi yang luas Terdiri dari beberapa jaringan lokal area beberapa daerah yang saling dihubungkan Hubungan antar LAN menggunakan teknologi serial Peralatan jaringan tersebar pada area yang luas

Contoh WAN Router LAN

Sekumpulan jaringan berbeda (LANs, keduanya) yang saling terkoneksi WANs, atau

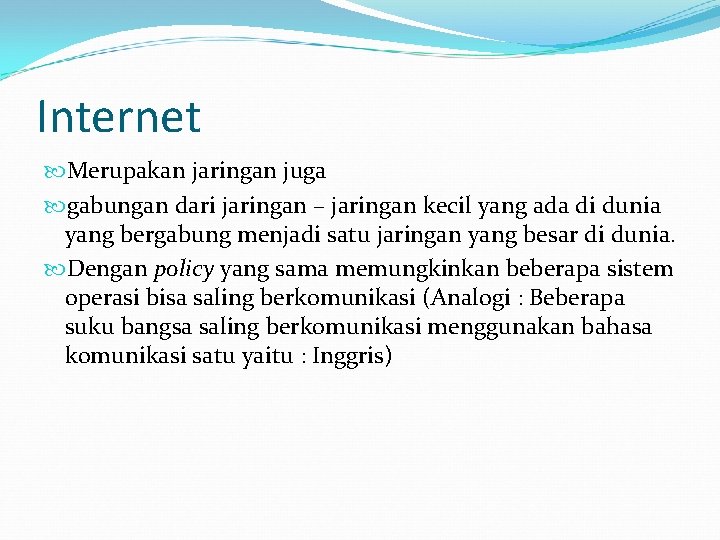

Internet Merupakan jaringan juga gabungan dari jaringan – jaringan kecil yang ada di dunia yang bergabung menjadi satu jaringan yang besar di dunia. Dengan policy yang sama memungkinkan beberapa sistem operasi bisa saling berkomunikasi (Analogi : Beberapa suku bangsa saling berkomunikasi menggunakan bahasa komunikasi satu yaitu : Inggris)

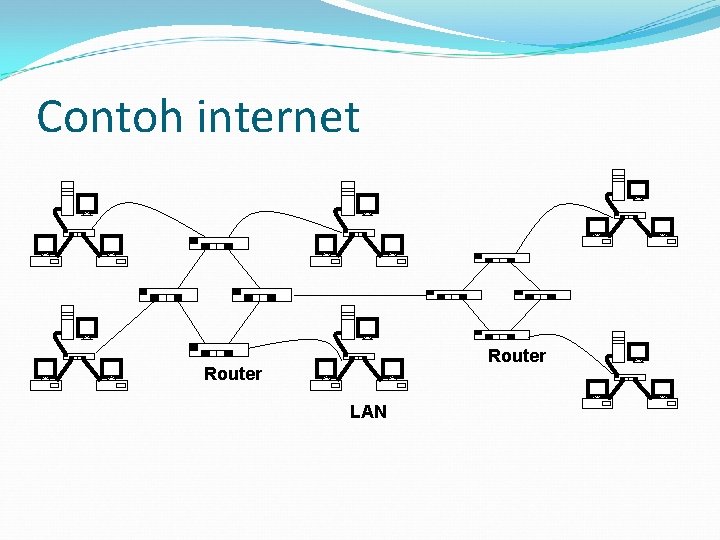

Contoh internet Router LAN

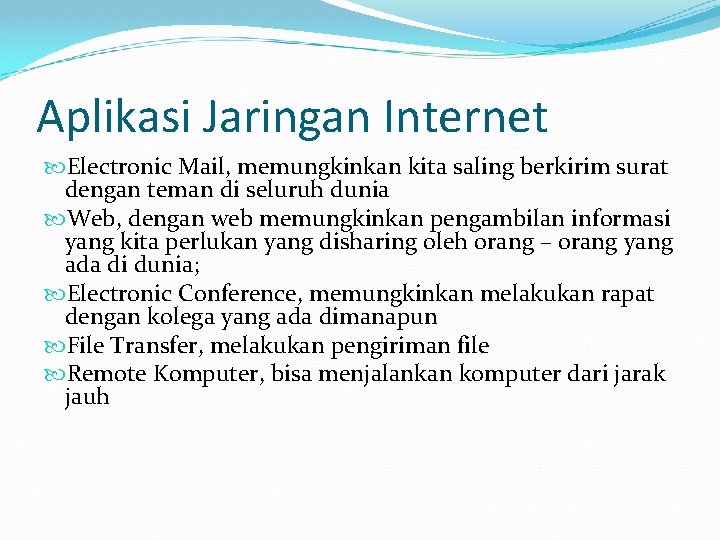

Aplikasi Jaringan Internet Electronic Mail, memungkinkan kita saling berkirim surat dengan teman di seluruh dunia Web, dengan web memungkinkan pengambilan informasi yang kita perlukan yang disharing oleh orang – orang yang ada di dunia; Electronic Conference, memungkinkan melakukan rapat dengan kolega yang ada dimanapun File Transfer, melakukan pengiriman file Remote Komputer, bisa menjalankan komputer dari jarak jauh

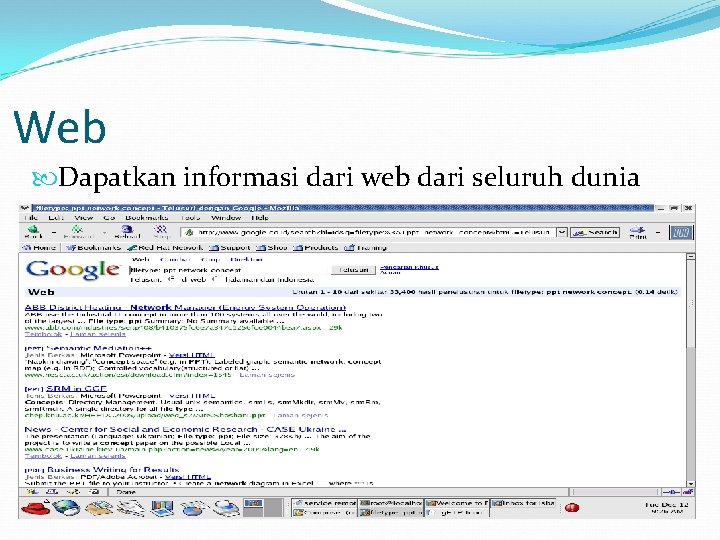

Web Dapatkan informasi dari web dari seluruh dunia

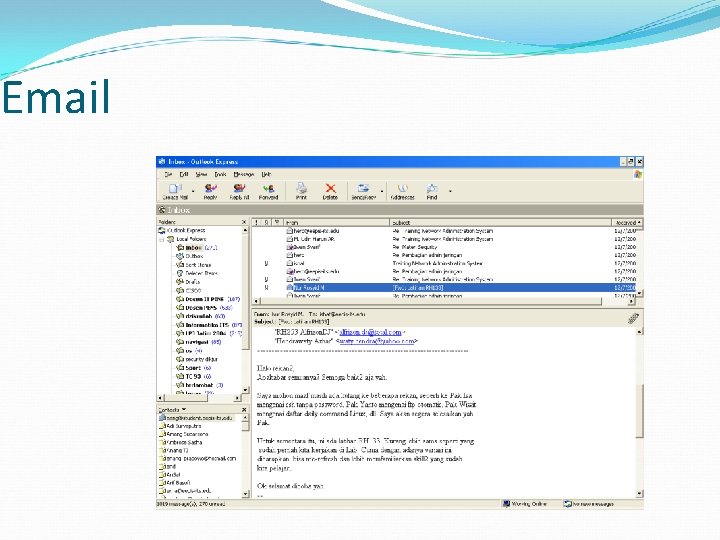

Email

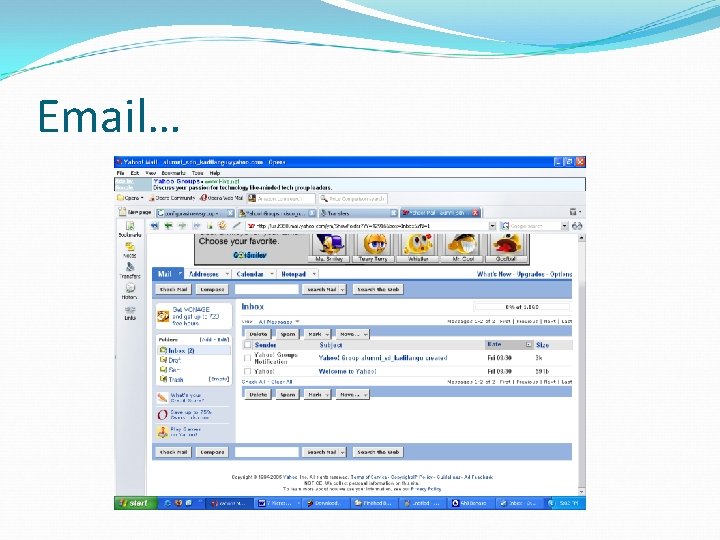

Email…

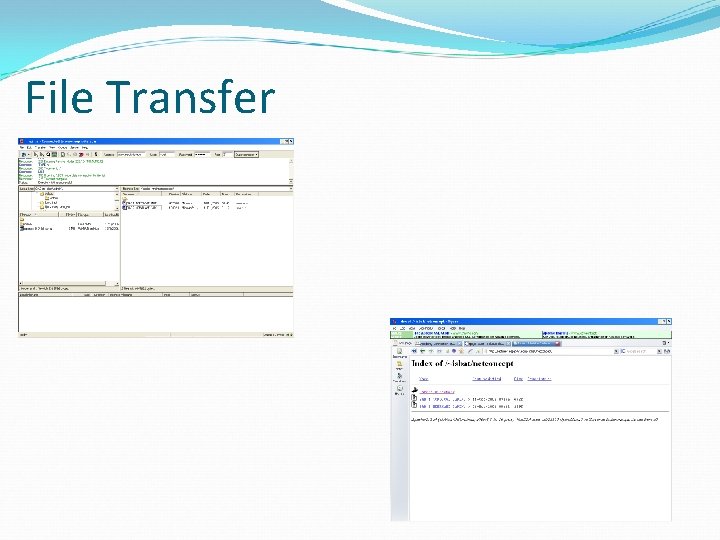

File Transfer

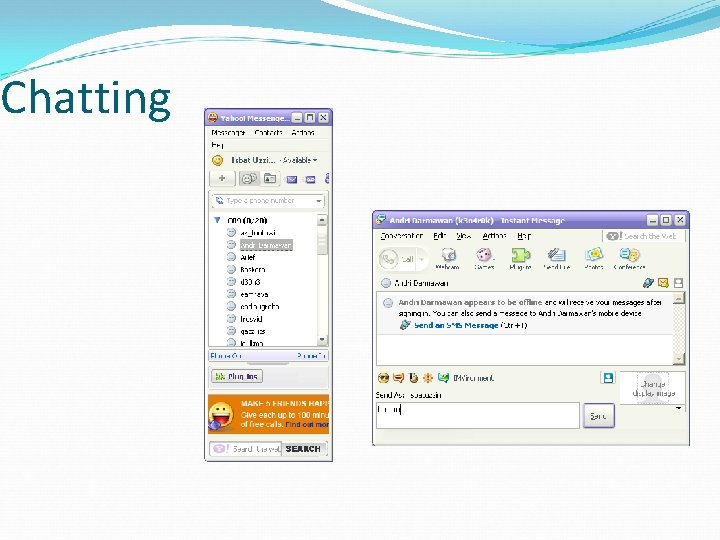

Chatting

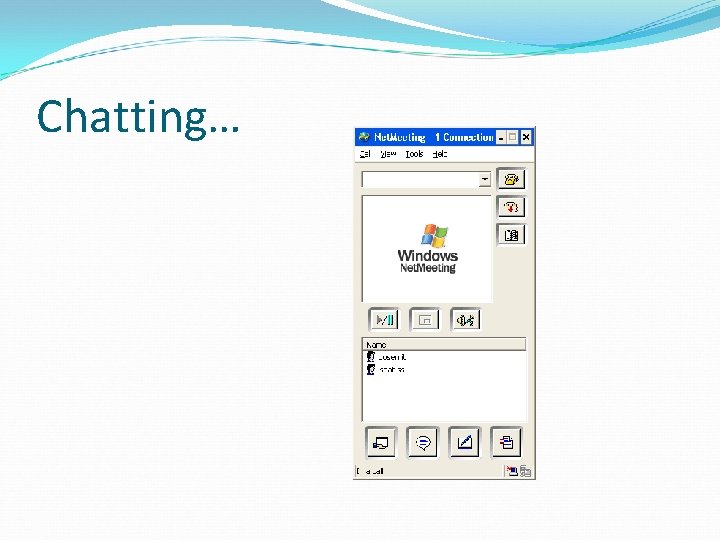

Chatting…

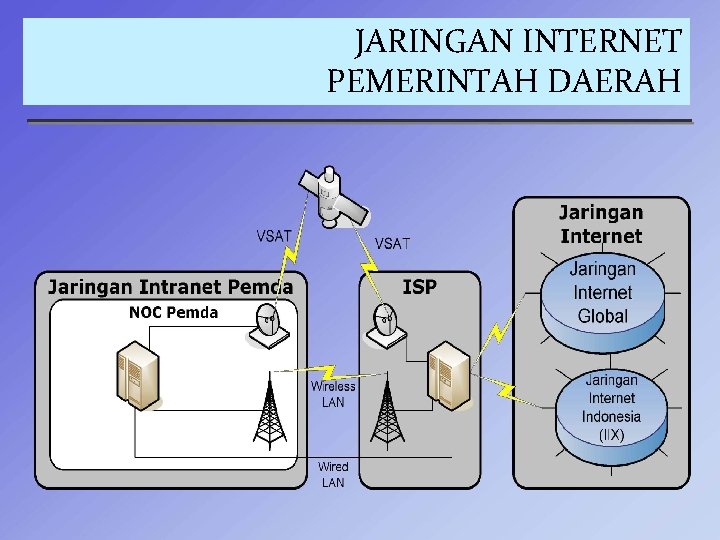

JARINGAN INTERNET PEMERINTAH DAERAH

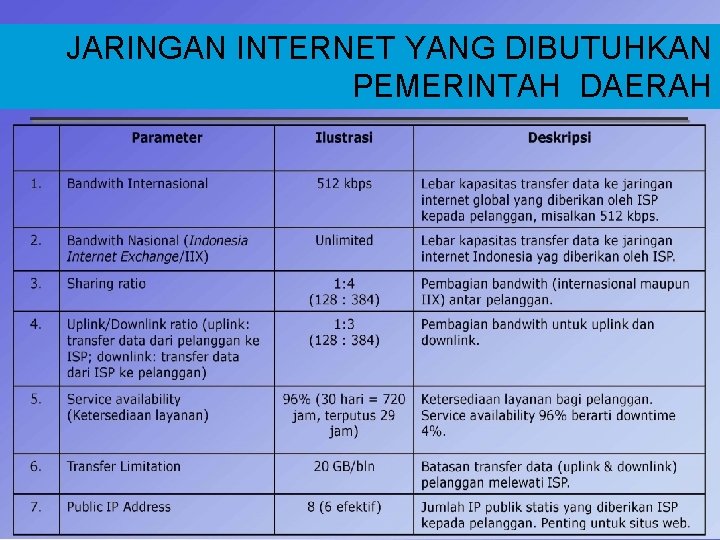

JARINGAN INTERNET YANG DIBUTUHKAN PEMERINTAH DAERAH
