Sistem Informasi Manajemen Alat pengembangan sistem Diagram aliran

Sistem Informasi Manajemen Alat pengembangan sistem

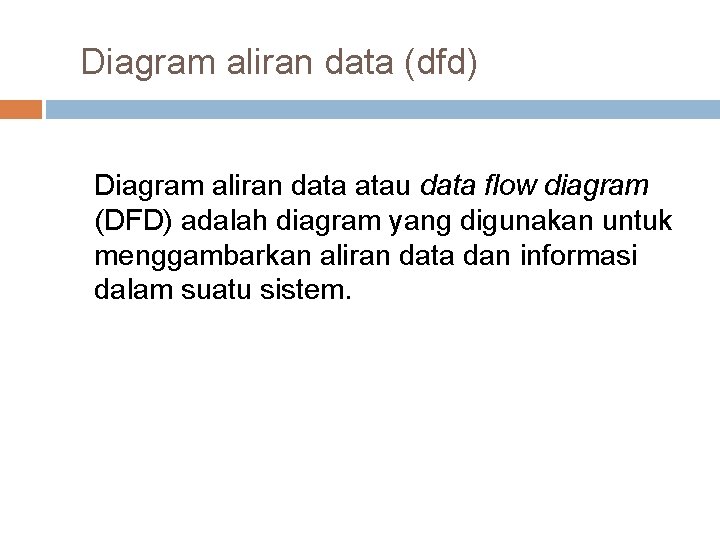

Diagram aliran data (dfd) Diagram aliran data atau data flow diagram (DFD) adalah diagram yang digunakan untuk menggambarkan aliran data dan informasi dalam suatu sistem.

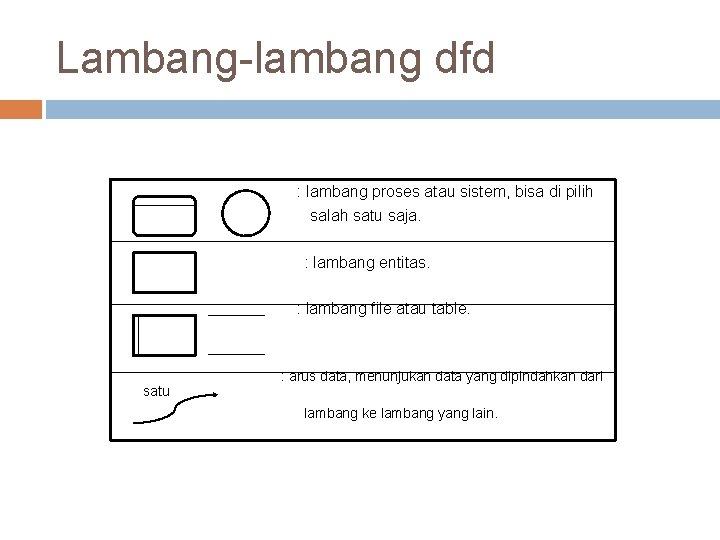

Lambang-lambang dfd : lambang proses atau sistem, bisa di pilih salah satu saja. : lambang entitas. : lambang file atau table. satu : arus data, menunjukan data yang dipindahkan dari lambang ke lambang yang lain.

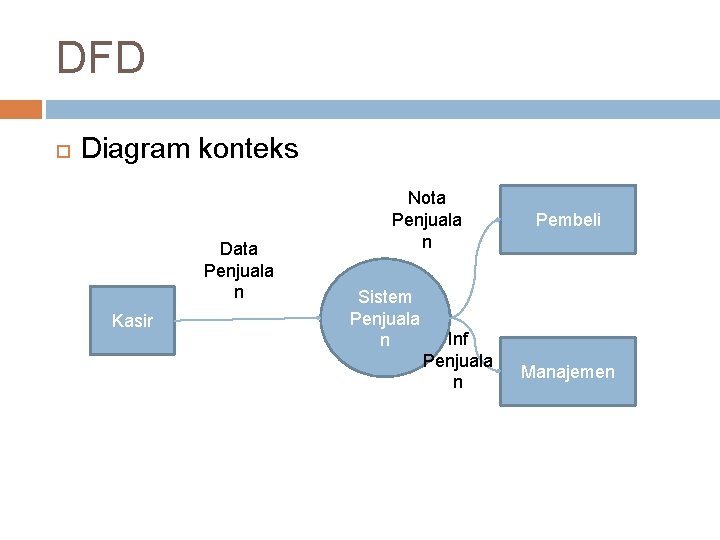

DFD Diagram konteks Data Penjuala n Kasir Nota Penjuala n Sistem Penjuala n Inf Penjuala n Pembeli Manajemen

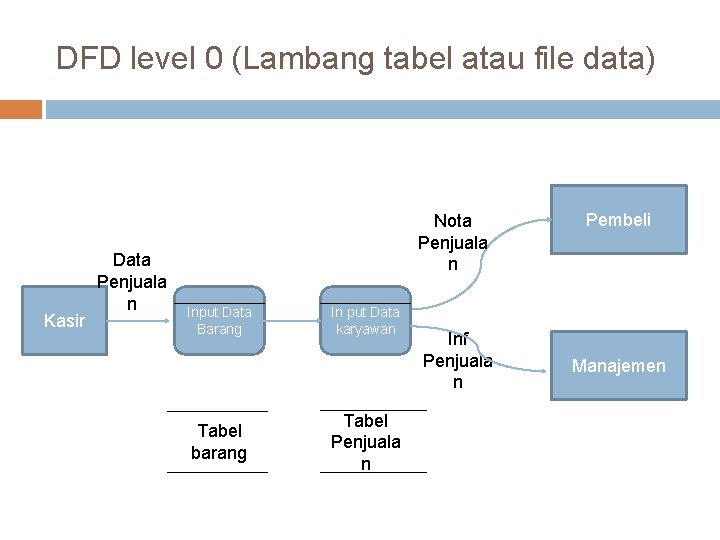

DFD level 0 (Lambang tabel atau file data) Kasir Data Penjuala n Nota Penjuala n Input Data Barang Tabel barang In put Data karyawan Tabel Penjuala n Inf Penjuala n Pembeli Manajemen

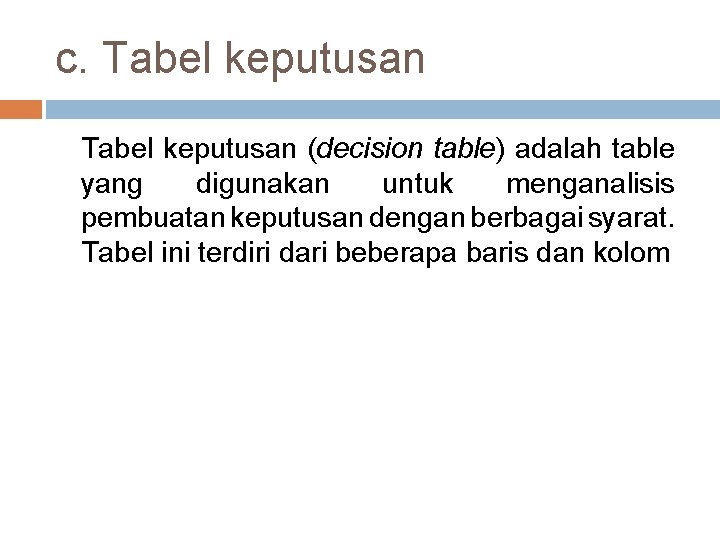

c. Tabel keputusan (decision table) adalah table yang digunakan untuk menganalisis pembuatan keputusan dengan berbagai syarat. Tabel ini terdiri dari beberapa baris dan kolom

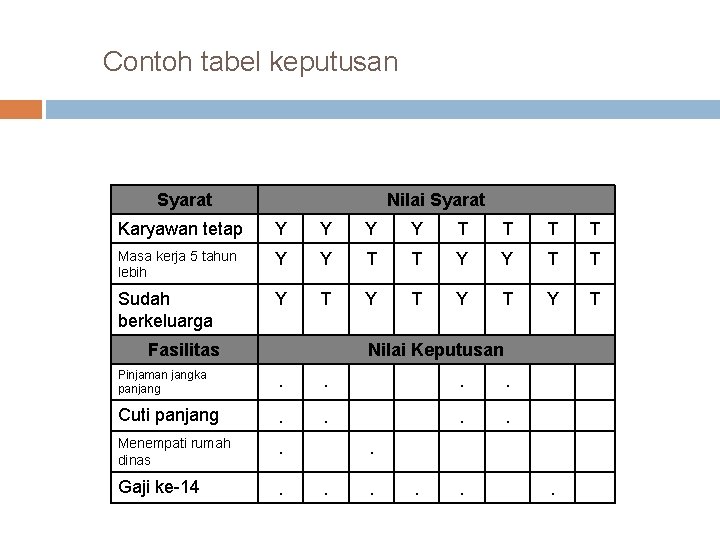

Contoh tabel keputusan Syarat Nilai Syarat Karyawan tetap Y Y T T Masa kerja 5 tahun lebih Y Y T T Sudah berkeluarga Y T Y T Fasilitas Nilai Keputusan Pinjaman jangka panjang . . Cuti panjang . . Menempati rumah dinas . Gaji ke-14 . . . .

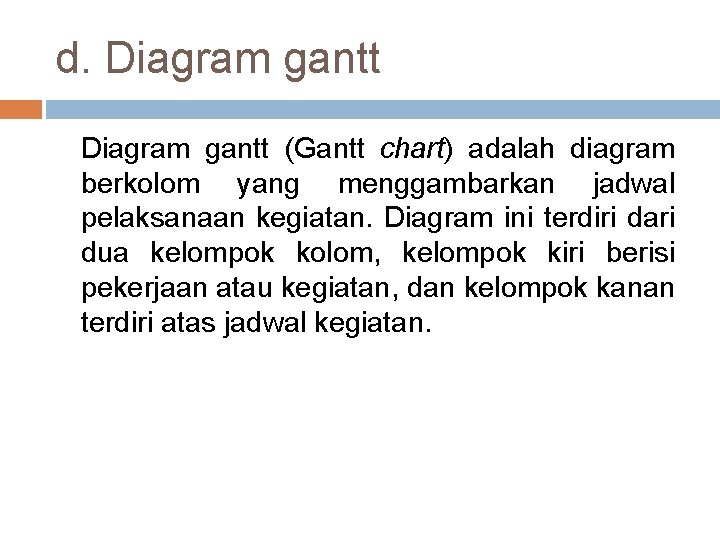

d. Diagram gantt (Gantt chart) adalah diagram berkolom yang menggambarkan jadwal pelaksanaan kegiatan. Diagram ini terdiri dari dua kelompok kolom, kelompok kiri berisi pekerjaan atau kegiatan, dan kelompok kanan terdiri atas jadwal kegiatan.

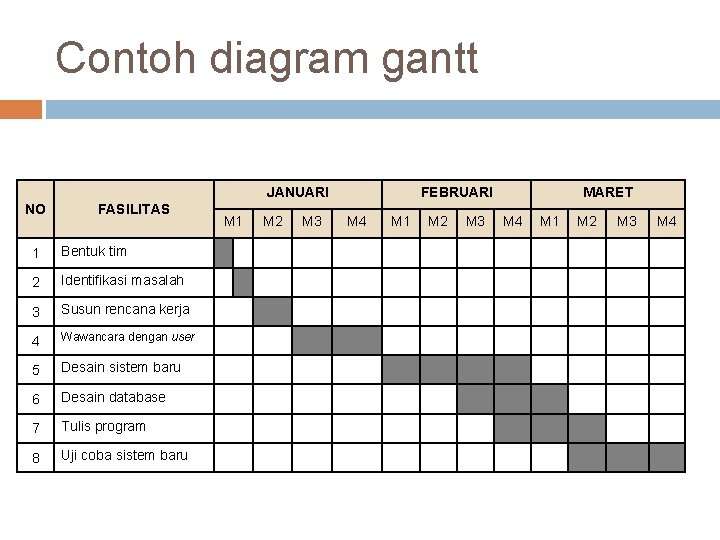

Contoh diagram gantt JANUARI NO FASILITAS 1 Bentuk tim 2 Identifikasi masalah 3 Susun rencana kerja 4 Wawancara dengan user 5 Desain sistem baru 6 Desain database 7 Tulis program 8 Uji coba sistem baru M 1 M 2 M 3 FEBRUARI M 4 M 1 M 2 M 3 MARET M 4 M 1 M 2 M 3 M 4

e. Case CASE (singkatan dari computer aided software engineering atau perancangan software berbantuan komputer) adalah program komputer yang digunakan untuk merancang sistem. Dalam perancangan sistem secara konvensional, perancang akan memulai dengan pendekatan IPO (input-proses-output). Tetapi dengan program CASE, perancang sistem akan menggunakan pendekatan sebaliknya, yaitu output-proses-input.
