SISTEM DISUSUN OLEH IPHOV KUMALA SRIWANA ILMU SISTEM

SISTEM DISUSUN OLEH : IPHOV KUMALA SRIWANA

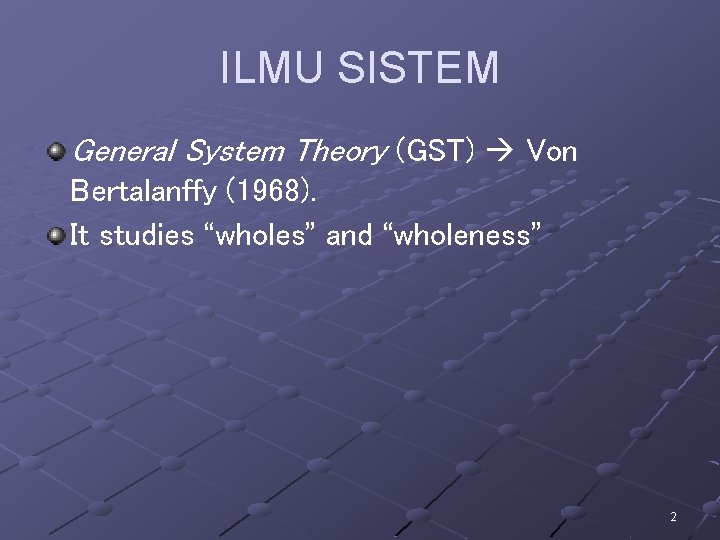

ILMU SISTEM General System Theory (GST) Von Bertalanffy (1968). It studies “wholes” and “wholeness” 2

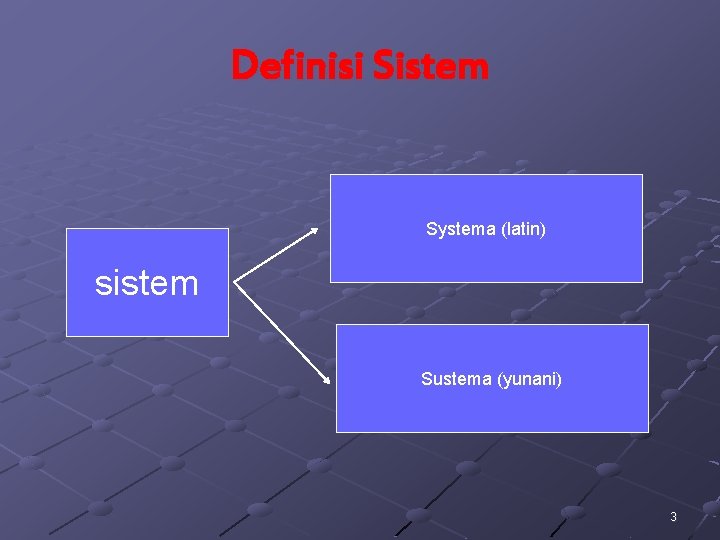

Definisi Sistem Systema (latin) sistem Sustema (yunani) 3

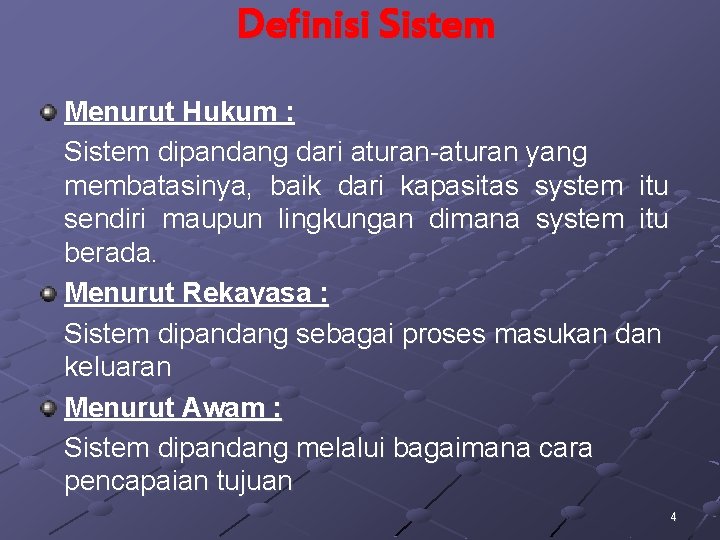

Definisi Sistem Menurut Hukum : Sistem dipandang dari aturan-aturan yang membatasinya, baik dari kapasitas system itu sendiri maupun lingkungan dimana system itu berada. Menurut Rekayasa : Sistem dipandang sebagai proses masukan dan keluaran Menurut Awam : Sistem dipandang melalui bagaimana cara pencapaian tujuan 4

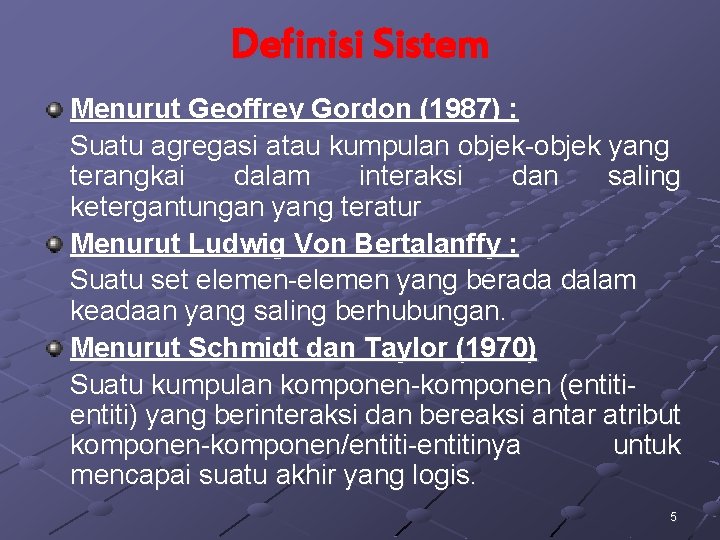

Definisi Sistem Menurut Geoffrey Gordon (1987) : Suatu agregasi atau kumpulan objek-objek yang terangkai dalam interaksi dan saling ketergantungan yang teratur Menurut Ludwig Von Bertalanffy : Suatu set elemen-elemen yang berada dalam keadaan yang saling berhubungan. Menurut Schmidt dan Taylor (1970) Suatu kumpulan komponen-komponen (entiti) yang berinteraksi dan bereaksi antar atribut komponen-komponen/entiti-entitinya untuk mencapai suatu akhir yang logis. 5

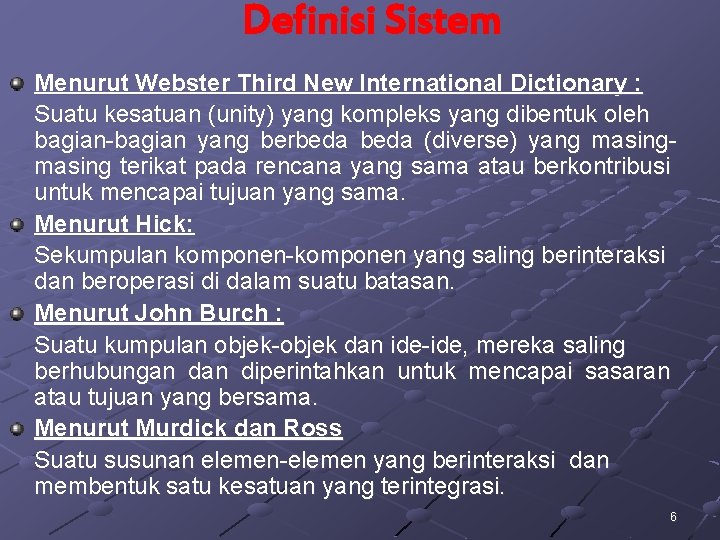

Definisi Sistem Menurut Webster Third New International Dictionary : Suatu kesatuan (unity) yang kompleks yang dibentuk oleh bagian-bagian yang berbeda (diverse) yang masing terikat pada rencana yang sama atau berkontribusi untuk mencapai tujuan yang sama. Menurut Hick: Sekumpulan komponen-komponen yang saling berinteraksi dan beroperasi di dalam suatu batasan. Menurut John Burch : Suatu kumpulan objek-objek dan ide-ide, mereka saling berhubungan diperintahkan untuk mencapai sasaran atau tujuan yang bersama. Menurut Murdick dan Ross Suatu susunan elemen-elemen yang berinteraksi dan membentuk satu kesatuan yang terintegrasi. 6

Definisi Sistem adalah kumpulan obyek-obyek yang saling berinteraksi dan bekerja bersama-sama untuk mencapai tujuan tertentu dalam lingkungan yang kompleks. (Objek yang dimaksud : bagian dari sistem, seperti input, proses, output, pengendalian umpan balik dan batasan-batasan, dimana setiap bagian ini mempunyai beberapa nilai atau harga yang bersama-sama menggambarkan keadaan sistem pada suatu saat tertentu). 7

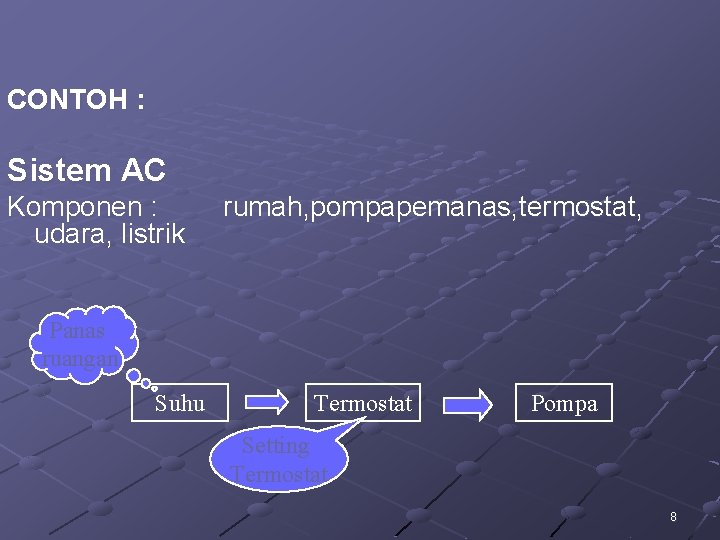

CONTOH : Sistem AC Komponen : udara, listrik rumah, pompapemanas, termostat, Panas ruangan Suhu Termostat Pompa Setting Termostat 8

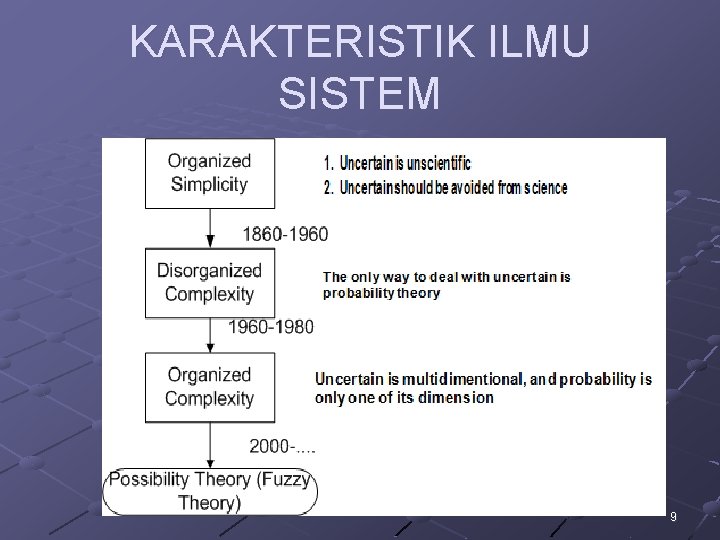

KARAKTERISTIK ILMU SISTEM 9

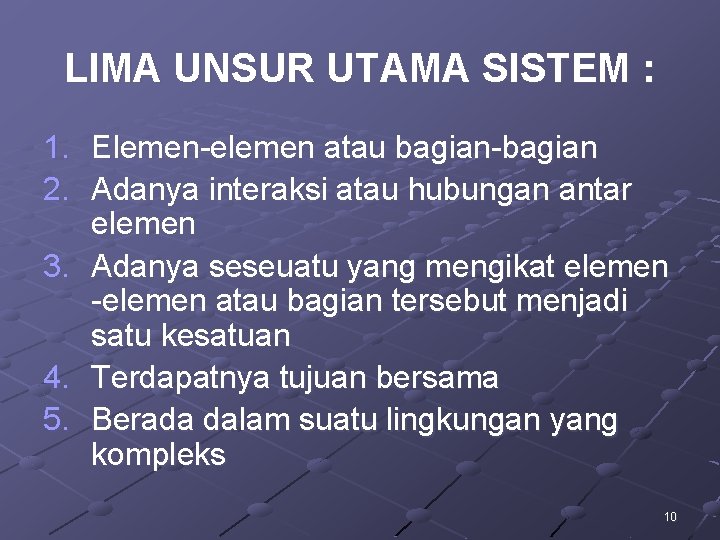

LIMA UNSUR UTAMA SISTEM : 1. Elemen-elemen atau bagian-bagian 2. Adanya interaksi atau hubungan antar elemen 3. Adanya seseuatu yang mengikat elemen -elemen atau bagian tersebut menjadi satu kesatuan 4. Terdapatnya tujuan bersama 5. Berada dalam suatu lingkungan yang kompleks 10

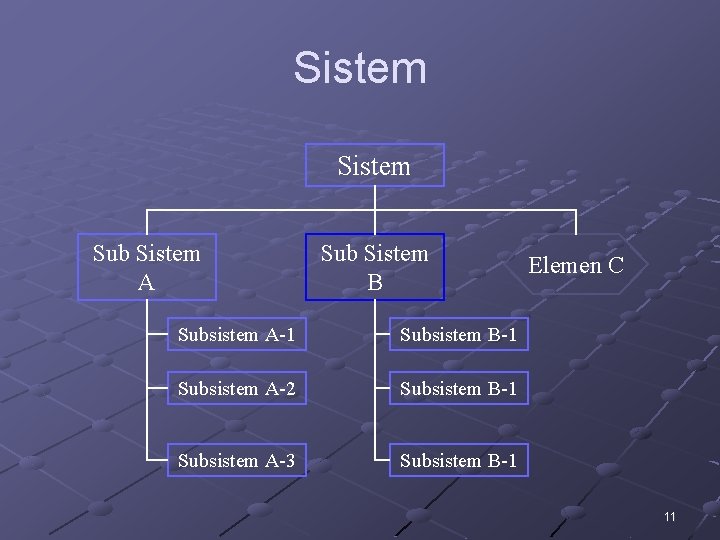

Sistem Sub Sistem A Sub Sistem B Subsistem A-1 Subsistem B-1 Subsistem A-2 Subsistem B-1 Subsistem A-3 Subsistem B-1 Elemen C 11

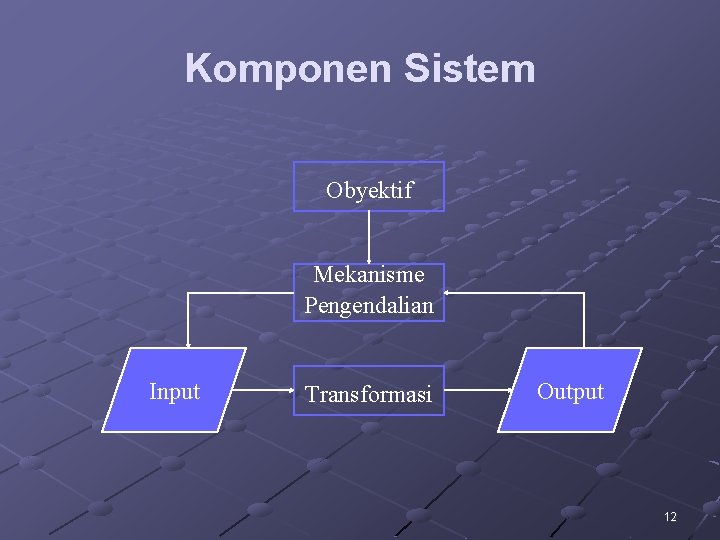

Komponen Sistem Obyektif Mekanisme Pengendalian Input Transformasi Output 12

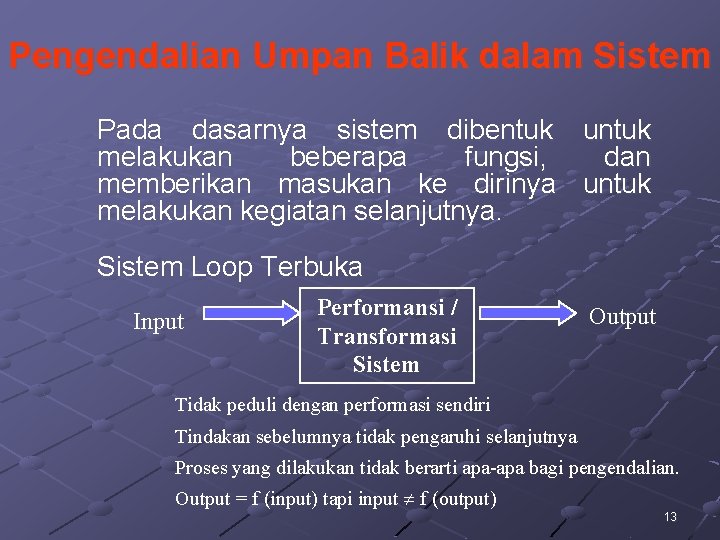

Pengendalian Umpan Balik dalam Sistem Pada dasarnya sistem dibentuk untuk melakukan beberapa fungsi, dan memberikan masukan ke dirinya untuk melakukan kegiatan selanjutnya. Sistem Loop Terbuka Input Performansi / Transformasi Sistem Output Tidak peduli dengan performasi sendiri Tindakan sebelumnya tidak pengaruhi selanjutnya Proses yang dilakukan tidak berarti apa-apa bagi pengendalian. Output = f (input) tapi input f (output) 13

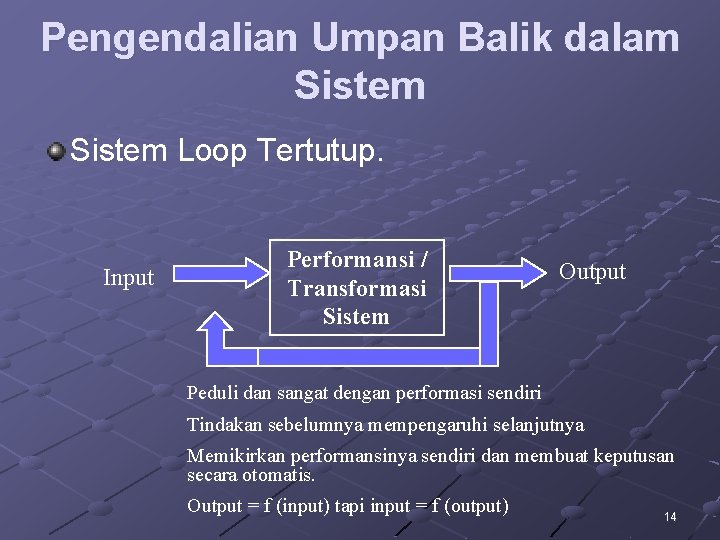

Pengendalian Umpan Balik dalam Sistem Loop Tertutup. Input Performansi / Transformasi Sistem Output Peduli dan sangat dengan performasi sendiri Tindakan sebelumnya mempengaruhi selanjutnya Memikirkan performansinya sendiri dan membuat keputusan secara otomatis. Output = f (input) tapi input = f (output) 14

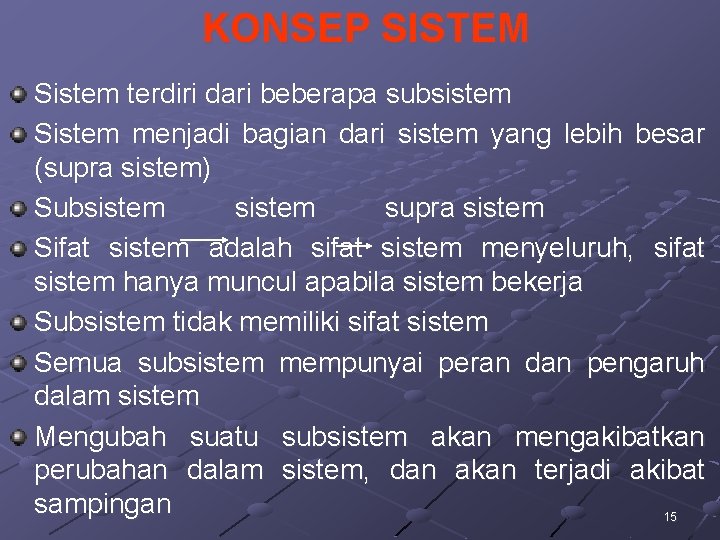

KONSEP SISTEM Sistem terdiri dari beberapa subsistem Sistem menjadi bagian dari sistem yang lebih besar (supra sistem) Subsistem supra sistem Sifat sistem adalah sifat sistem menyeluruh, sifat sistem hanya muncul apabila sistem bekerja Subsistem tidak memiliki sifat sistem Semua subsistem mempunyai peran dan pengaruh dalam sistem Mengubah suatu subsistem akan mengakibatkan perubahan dalam sistem, dan akan terjadi akibat sampingan 15

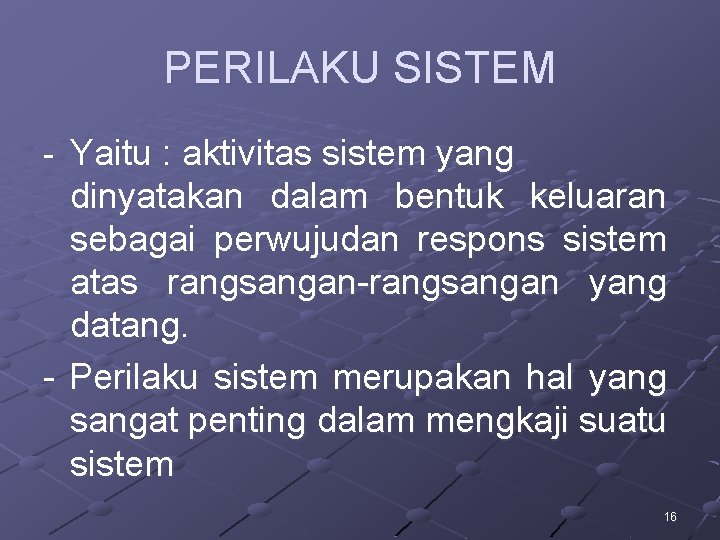

PERILAKU SISTEM - Yaitu : aktivitas sistem yang dinyatakan dalam bentuk keluaran sebagai perwujudan respons sistem atas rangsangan-rangsangan yang datang. - Perilaku sistem merupakan hal yang sangat penting dalam mengkaji suatu sistem 16

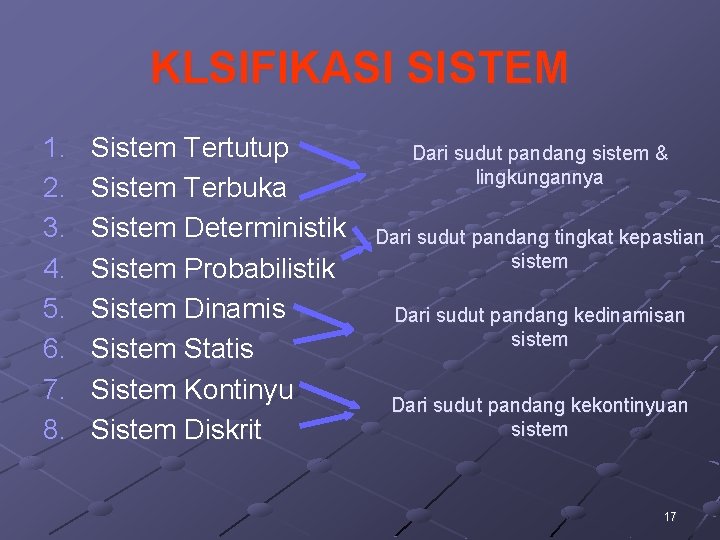

KLSIFIKASI SISTEM 1. 2. 3. 4. 5. 6. 7. 8. Sistem Tertutup Sistem Terbuka Sistem Deterministik Sistem Probabilistik Sistem Dinamis Sistem Statis Sistem Kontinyu Sistem Diskrit Dari sudut pandang sistem & lingkungannya Dari sudut pandang tingkat kepastian sistem Dari sudut pandang kedinamisan sistem Dari sudut pandang kekontinyuan sistem 17

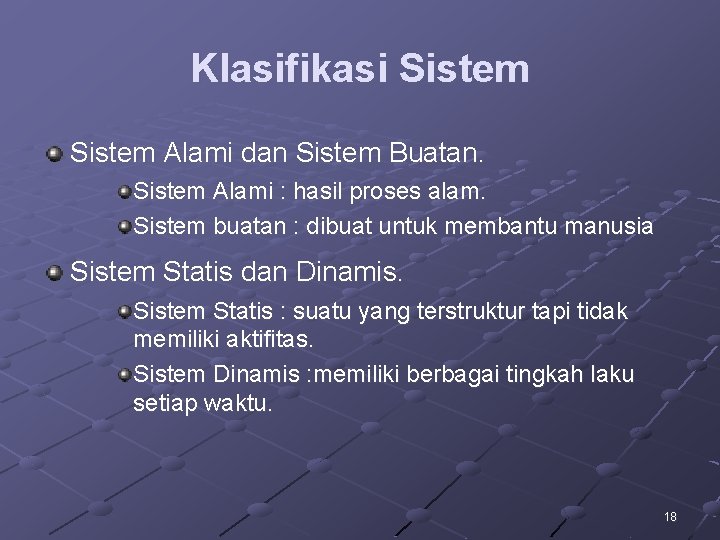

Klasifikasi Sistem Alami dan Sistem Buatan. Sistem Alami : hasil proses alam. Sistem buatan : dibuat untuk membantu manusia Sistem Statis dan Dinamis. Sistem Statis : suatu yang terstruktur tapi tidak memiliki aktifitas. Sistem Dinamis : memiliki berbagai tingkah laku setiap waktu. 18

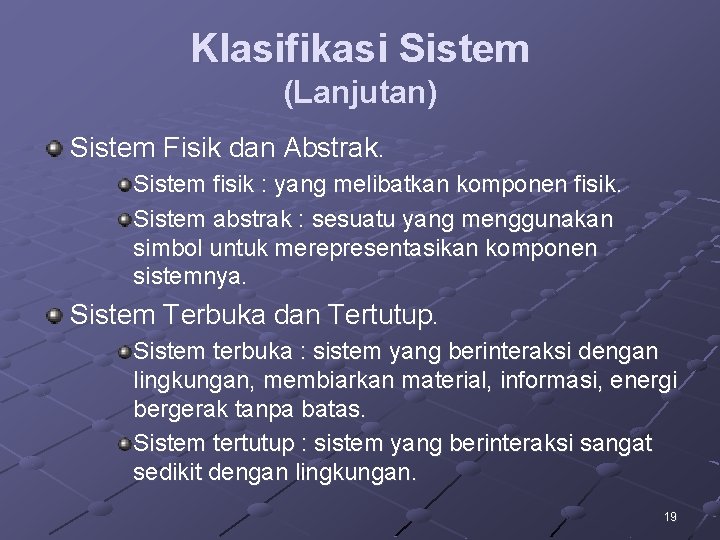

Klasifikasi Sistem (Lanjutan) Sistem Fisik dan Abstrak. Sistem fisik : yang melibatkan komponen fisik. Sistem abstrak : sesuatu yang menggunakan simbol untuk merepresentasikan komponen sistemnya. Sistem Terbuka dan Tertutup. Sistem terbuka : sistem yang berinteraksi dengan lingkungan, membiarkan material, informasi, energi bergerak tanpa batas. Sistem tertutup : sistem yang berinteraksi sangat sedikit dengan lingkungan. 19

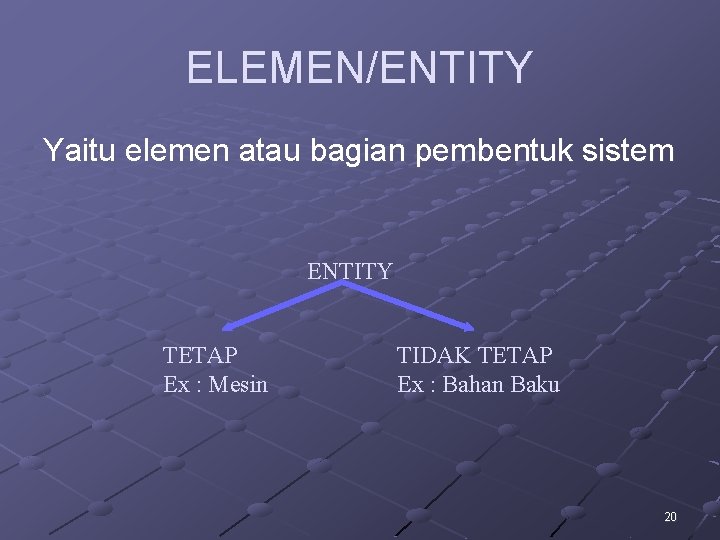

ELEMEN/ENTITY Yaitu elemen atau bagian pembentuk sistem ENTITY TETAP Ex : Mesin TIDAK TETAP Ex : Bahan Baku 20

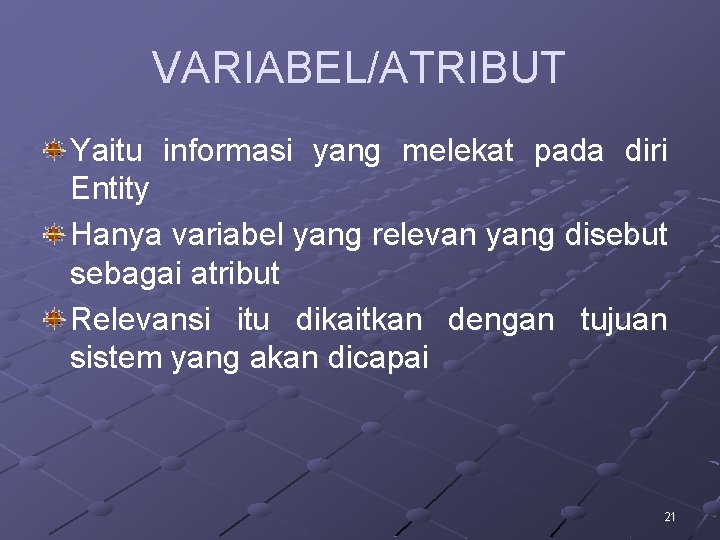

VARIABEL/ATRIBUT Yaitu informasi yang melekat pada diri Entity Hanya variabel yang relevan yang disebut sebagai atribut Relevansi itu dikaitkan dengan tujuan sistem yang akan dicapai 21

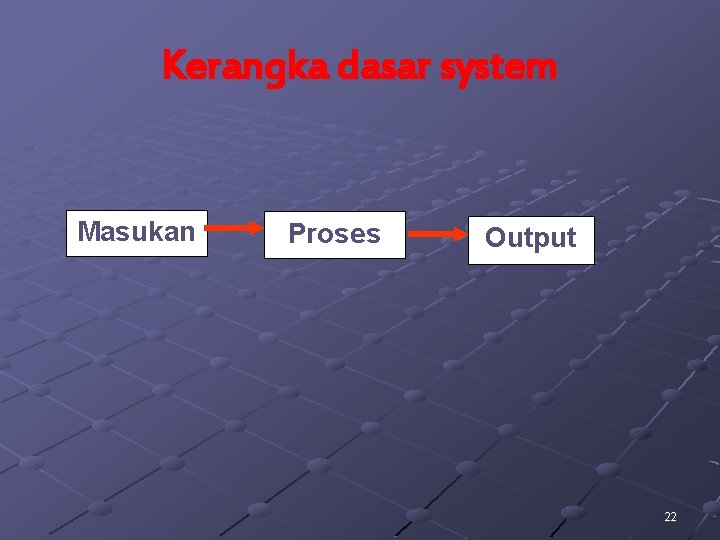

Kerangka dasar system Masukan Proses Output 22

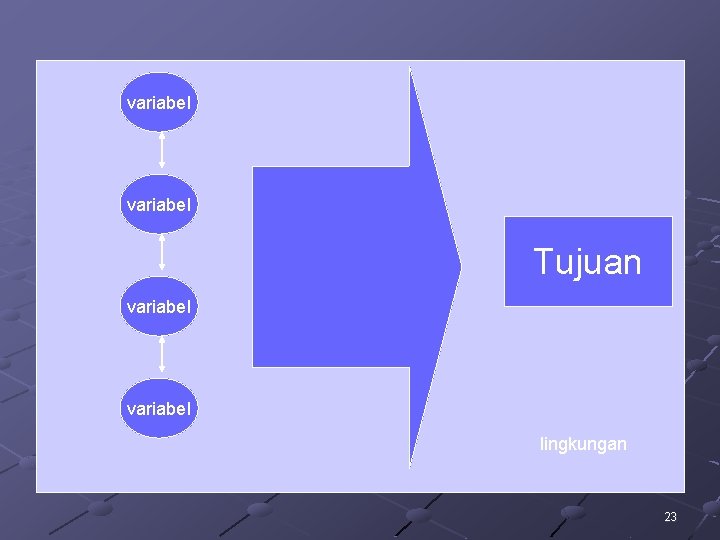

variabel Tujuan variabel lingkungan 23

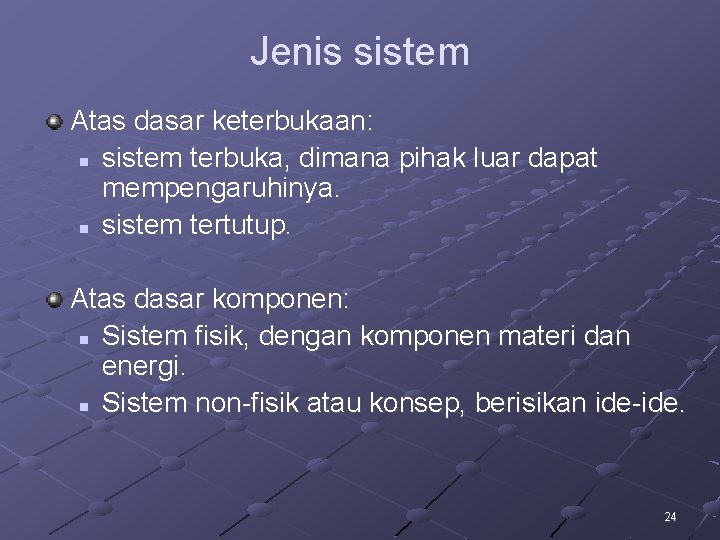

Jenis sistem Atas dasar keterbukaan: n sistem terbuka, dimana pihak luar dapat mempengaruhinya. n sistem tertutup. Atas dasar komponen: n Sistem fisik, dengan komponen materi dan energi. n Sistem non-fisik atau konsep, berisikan ide-ide. 24

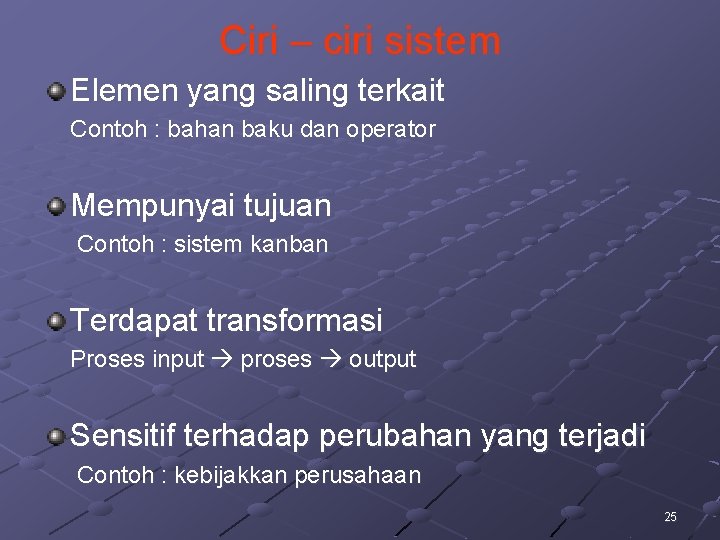

Ciri – ciri sistem Elemen yang saling terkait Contoh : bahan baku dan operator Mempunyai tujuan Contoh : sistem kanban Terdapat transformasi Proses input proses output Sensitif terhadap perubahan yang terjadi Contoh : kebijakkan perusahaan 25

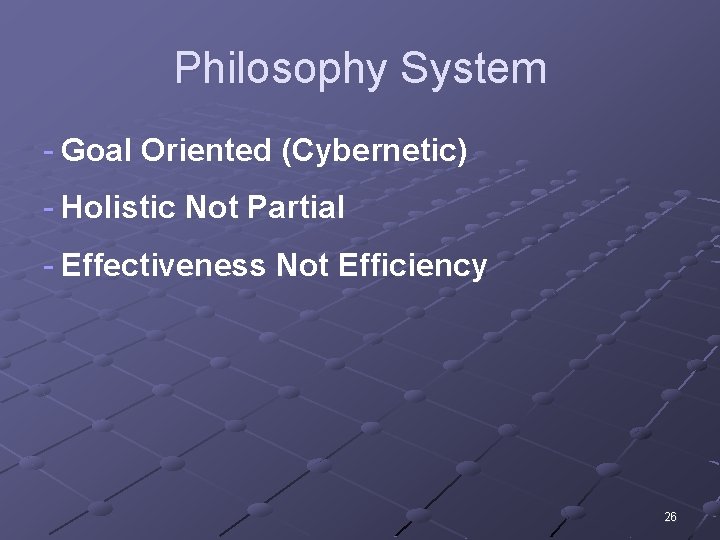

Philosophy System - Goal Oriented (Cybernetic) - Holistic Not Partial - Effectiveness Not Efficiency 26

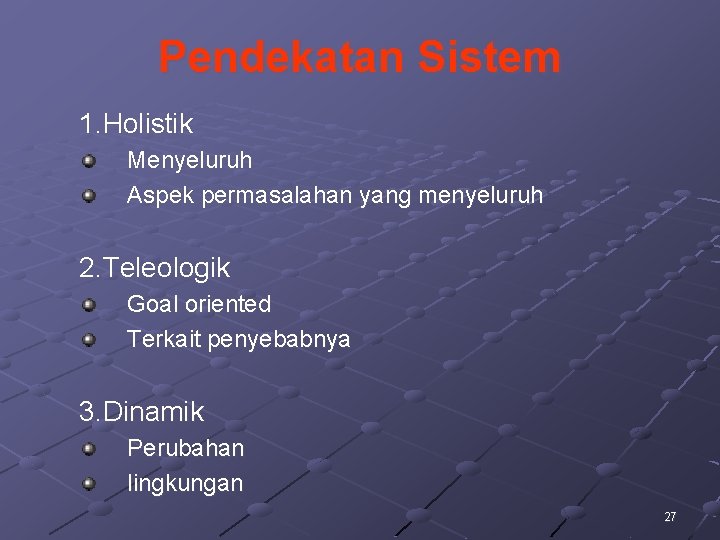

Pendekatan Sistem 1. Holistik Menyeluruh Aspek permasalahan yang menyeluruh 2. Teleologik Goal oriented Terkait penyebabnya 3. Dinamik Perubahan lingkungan 27

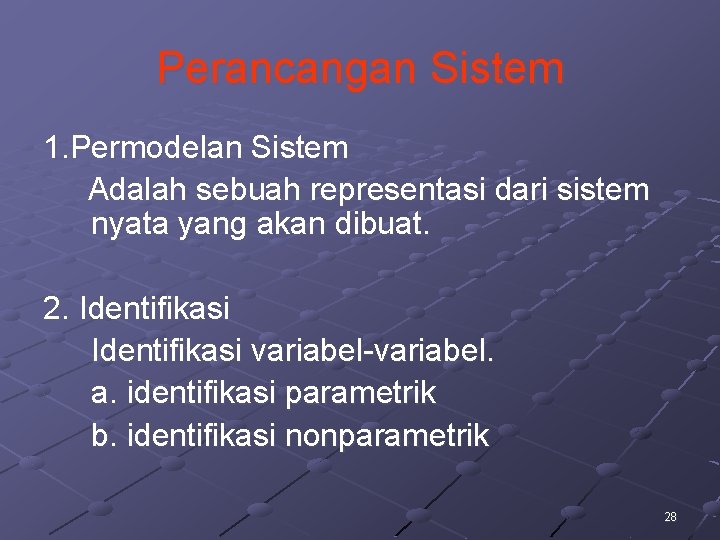

Perancangan Sistem 1. Permodelan Sistem Adalah sebuah representasi dari sistem nyata yang akan dibuat. 2. Identifikasi variabel-variabel. a. identifikasi parametrik b. identifikasi nonparametrik 28

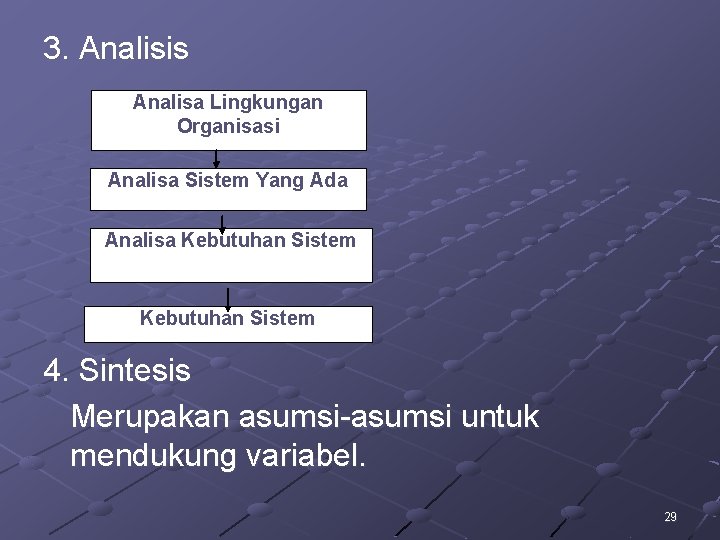

3. Analisis Analisa Lingkungan Organisasi Analisa Sistem Yang Ada Analisa Kebutuhan Sistem 4. Sintesis Merupakan asumsi-asumsi untuk mendukung variabel. 29
