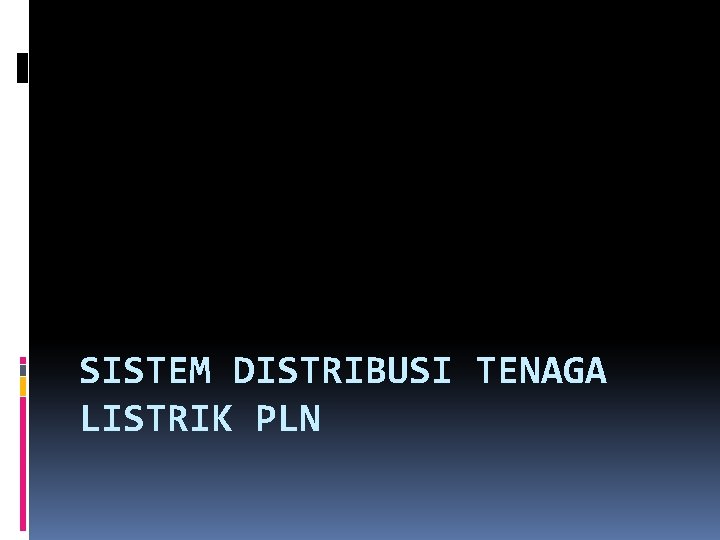

SISTEM DISTRIBUSI TENAGA LISTRIK PLN Sistem distribusi daya

SISTEM DISTRIBUSI TENAGA LISTRIK PLN

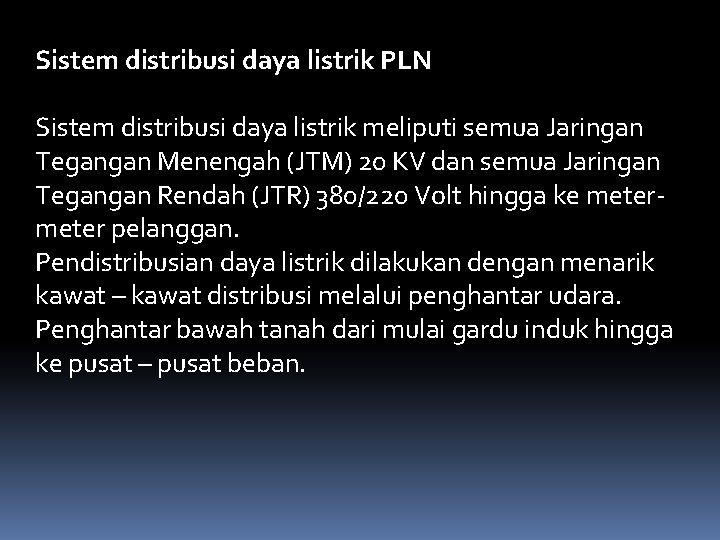

Sistem distribusi daya listrik PLN Sistem distribusi daya listrik meliputi semua Jaringan Tegangan Menengah (JTM) 20 KV dan semua Jaringan Tegangan Rendah (JTR) 380/220 Volt hingga ke meter pelanggan. Pendistribusian daya listrik dilakukan dengan menarik kawat – kawat distribusi melalui penghantar udara. Penghantar bawah tanah dari mulai gardu induk hingga ke pusat – pusat beban.

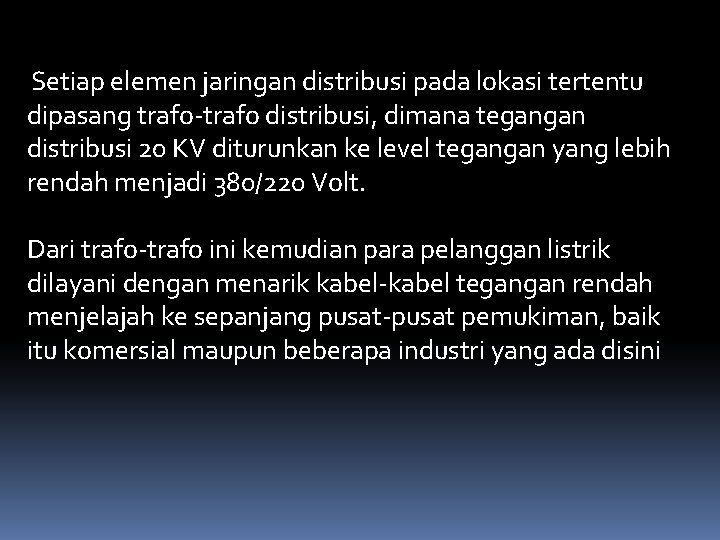

Setiap elemen jaringan distribusi pada lokasi tertentu dipasang trafo-trafo distribusi, dimana tegangan distribusi 20 KV diturunkan ke level tegangan yang lebih rendah menjadi 380/220 Volt. Dari trafo-trafo ini kemudian para pelanggan listrik dilayani dengan menarik kabel-kabel tegangan rendah menjelajah ke sepanjang pusat-pusat pemukiman, baik itu komersial maupun beberapa industri yang ada disini

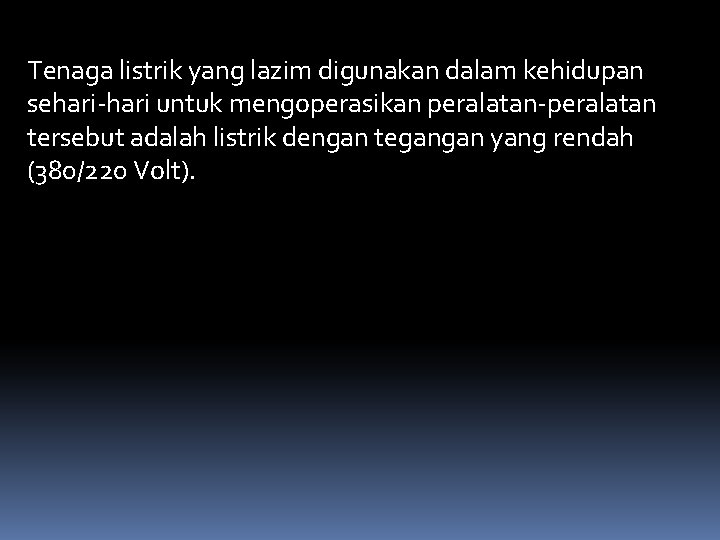

Tenaga listrik yang lazim digunakan dalam kehidupan sehari-hari untuk mengoperasikan peralatan-peralatan tersebut adalah listrik dengan tegangan yang rendah (380/220 Volt).

Diagram satu garis sistem penyaluran Tenaga Listrik

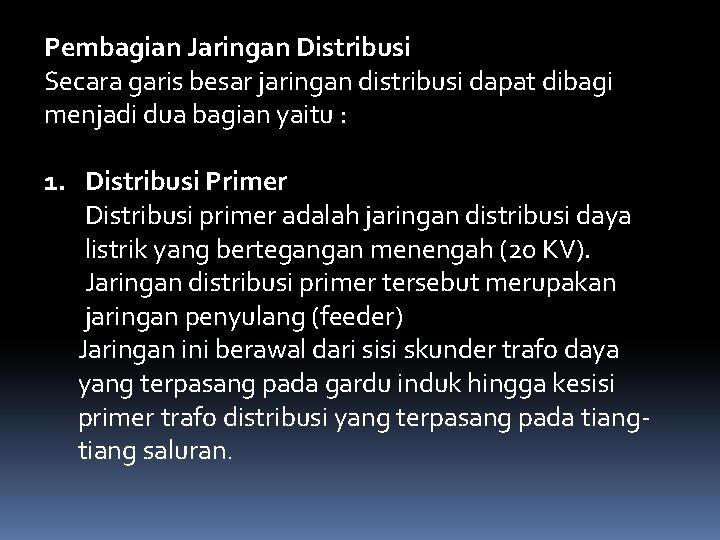

Pembagian Jaringan Distribusi Secara garis besar jaringan distribusi dapat dibagi menjadi dua bagian yaitu : 1. Distribusi Primer Distribusi primer adalah jaringan distribusi daya listrik yang bertegangan menengah (20 KV). Jaringan distribusi primer tersebut merupakan jaringan penyulang (feeder) Jaringan ini berawal dari sisi skunder trafo daya yang terpasang pada gardu induk hingga kesisi primer trafo distribusi yang terpasang pada tiang saluran.

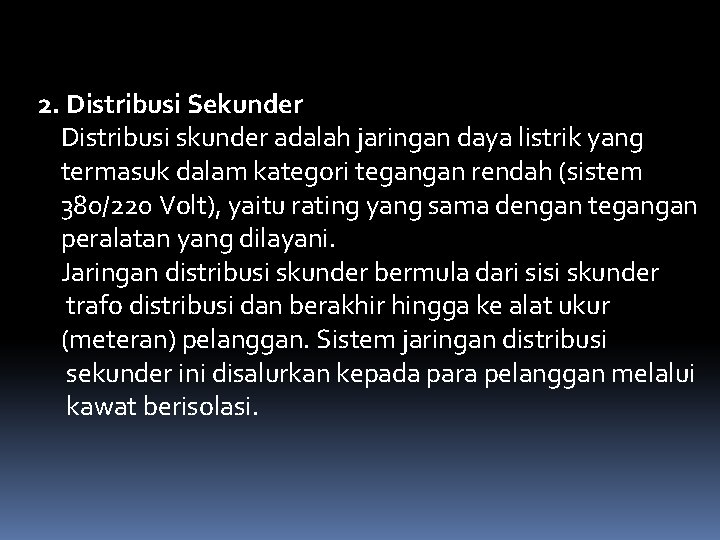

2. Distribusi Sekunder Distribusi skunder adalah jaringan daya listrik yang termasuk dalam kategori tegangan rendah (sistem 380/220 Volt), yaitu rating yang sama dengan tegangan peralatan yang dilayani. Jaringan distribusi skunder bermula dari sisi skunder trafo distribusi dan berakhir hingga ke alat ukur (meteran) pelanggan. Sistem jaringan distribusi sekunder ini disalurkan kepada para pelanggan melalui kawat berisolasi.

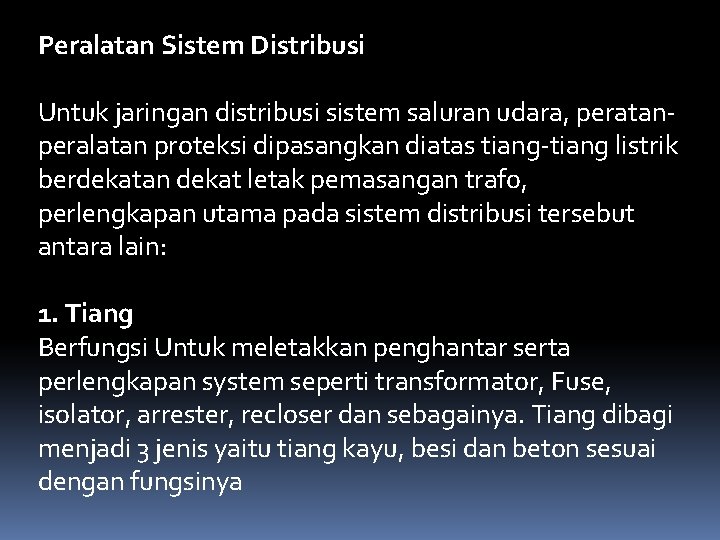

Peralatan Sistem Distribusi Untuk jaringan distribusi sistem saluran udara, peratanperalatan proteksi dipasangkan diatas tiang-tiang listrik berdekatan dekat letak pemasangan trafo, perlengkapan utama pada sistem distribusi tersebut antara lain: 1. Tiang Berfungsi Untuk meletakkan penghantar serta perlengkapan system seperti transformator, Fuse, isolator, arrester, recloser dan sebagainya. Tiang dibagi menjadi 3 jenis yaitu tiang kayu, besi dan beton sesuai dengan fungsinya

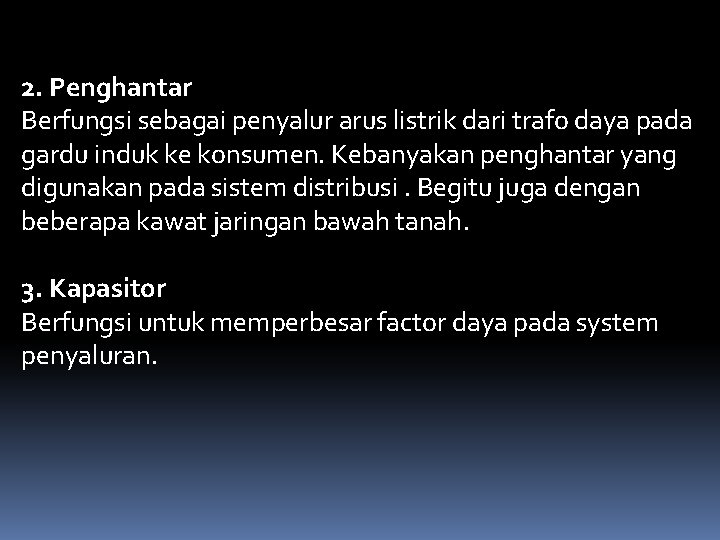

2. Penghantar Berfungsi sebagai penyalur arus listrik dari trafo daya pada gardu induk ke konsumen. Kebanyakan penghantar yang digunakan pada sistem distribusi. Begitu juga dengan beberapa kawat jaringan bawah tanah. 3. Kapasitor Berfungsi untuk memperbesar factor daya pada system penyaluran.

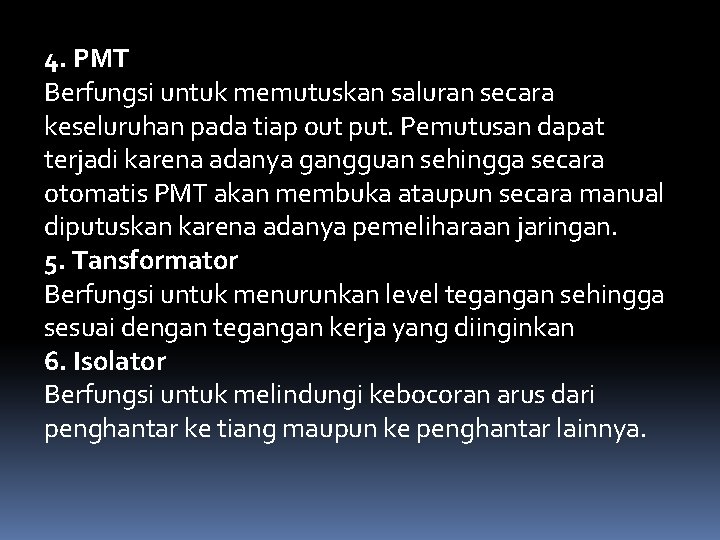

4. PMT Berfungsi untuk memutuskan saluran secara keseluruhan pada tiap out put. Pemutusan dapat terjadi karena adanya gangguan sehingga secara otomatis PMT akan membuka ataupun secara manual diputuskan karena adanya pemeliharaan jaringan. 5. Tansformator Berfungsi untuk menurunkan level tegangan sehingga sesuai dengan tegangan kerja yang diinginkan 6. Isolator Berfungsi untuk melindungi kebocoran arus dari penghantar ke tiang maupun ke penghantar lainnya.

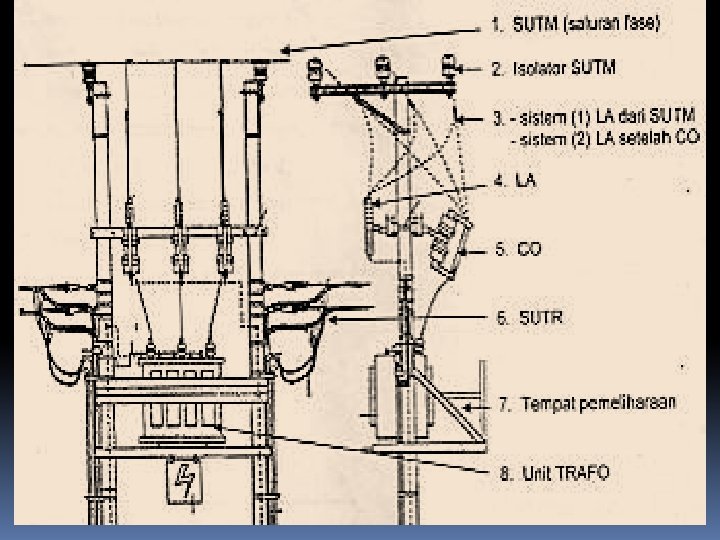

. 7. Transformator Distribusi Transformator adalah komponen elektro yang berkerja untuk menurunkan tegangan dengan perinsip kerja gandengan elektromagnetik. Dalam sistem distribusi tenaga listrik transformator Transformator Step Down ( 150 KV menjadi 20 KV ) dan ( 20 KV menjadi 380 / 220 Volt )

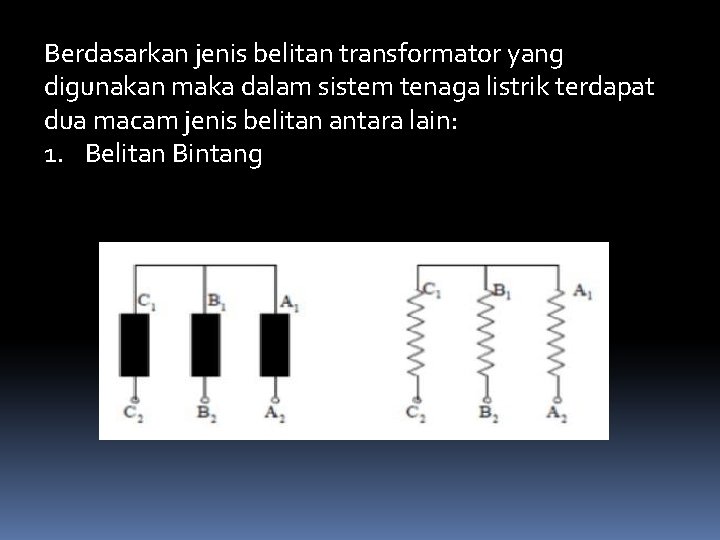

Berdasarkan jenis belitan transformator yang digunakan maka dalam sistem tenaga listrik terdapat dua macam jenis belitan antara lain: 1. Belitan Bintang

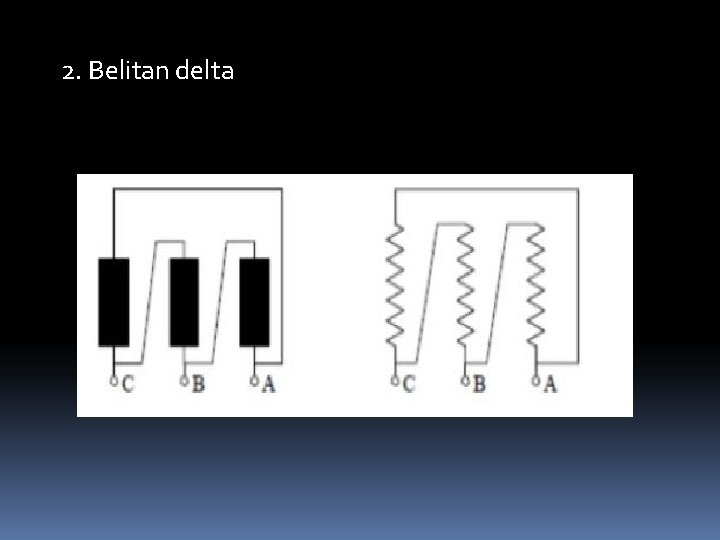

2. Belitan delta

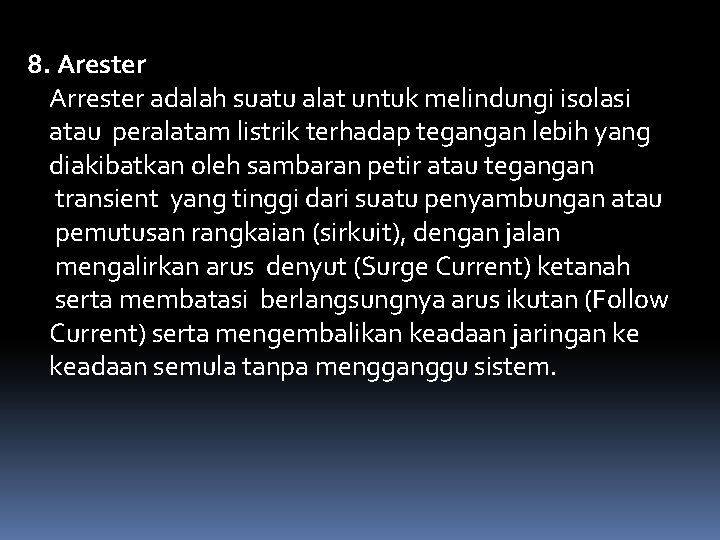

8. Arester Arrester adalah suatu alat untuk melindungi isolasi atau peralatam listrik terhadap tegangan lebih yang diakibatkan oleh sambaran petir atau tegangan transient yang tinggi dari suatu penyambungan atau pemutusan rangkaian (sirkuit), dengan jalan mengalirkan arus denyut (Surge Current) ketanah serta membatasi berlangsungnya arus ikutan (Follow Current) serta mengembalikan keadaan jaringan ke keadaan semula tanpa mengganggu sistem.

Arester

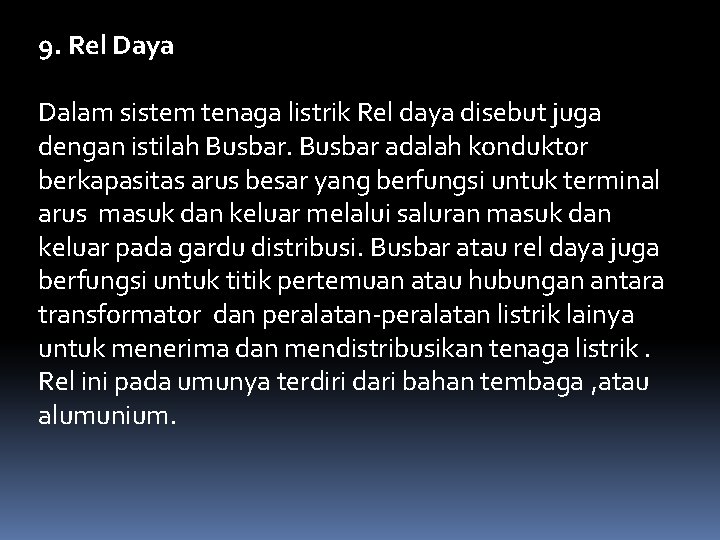

9. Rel Daya Dalam sistem tenaga listrik Rel daya disebut juga dengan istilah Busbar adalah konduktor berkapasitas arus besar yang berfungsi untuk terminal arus masuk dan keluar melalui saluran masuk dan keluar pada gardu distribusi. Busbar atau rel daya juga berfungsi untuk titik pertemuan atau hubungan antara transformator dan peralatan-peralatan listrik lainya untuk menerima dan mendistribusikan tenaga listrik. Rel ini pada umunya terdiri dari bahan tembaga , atau alumunium.

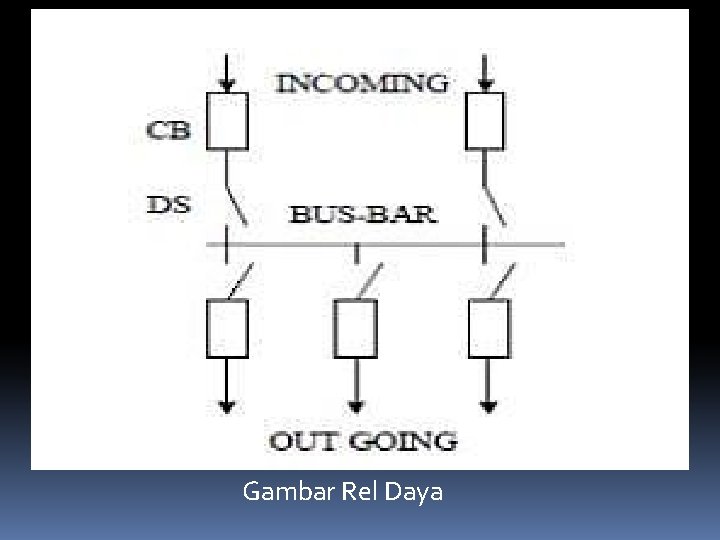

Gambar Rel Daya

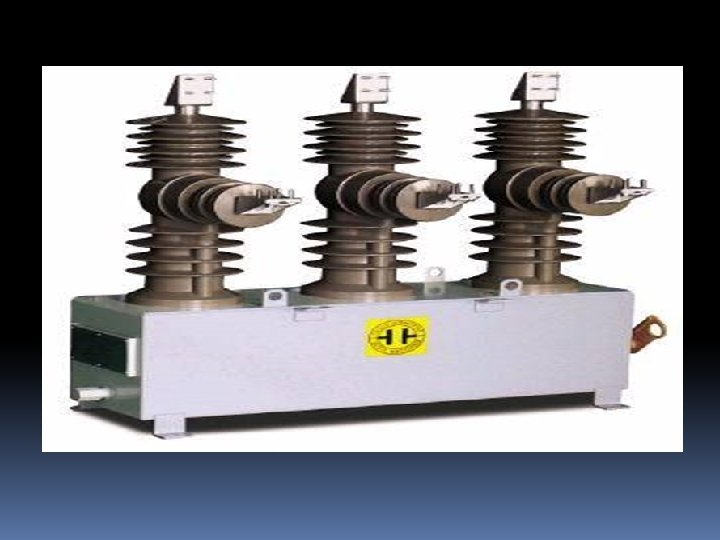

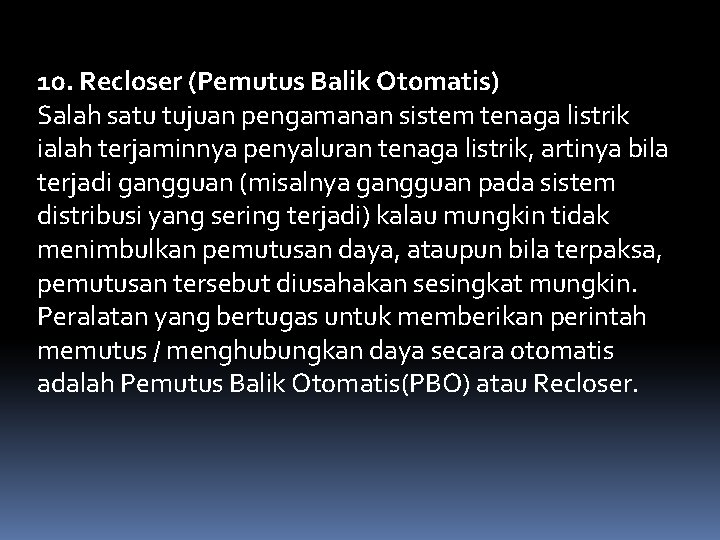

10. Recloser (Pemutus Balik Otomatis) Salah satu tujuan pengamanan sistem tenaga listrik ialah terjaminnya penyaluran tenaga listrik, artinya bila terjadi gangguan (misalnya gangguan pada sistem distribusi yang sering terjadi) kalau mungkin tidak menimbulkan pemutusan daya, ataupun bila terpaksa, pemutusan tersebut diusahakan sesingkat mungkin. Peralatan yang bertugas untuk memberikan perintah memutus / menghubungkan daya secara otomatis adalah Pemutus Balik Otomatis(PBO) atau Recloser.

Klasifikasi Recloser dapat diklasifikasikan sebagai berikut: a. Menurut jumlah fasanya – Fasa tunggal – Fasa tiga b. Menurut media peredam busur api – Media minyak – Media hampa udara (vacum) c. Menurut peralatan pengendalinya – Pengaturan hidrolik – Pengaturan elektronik

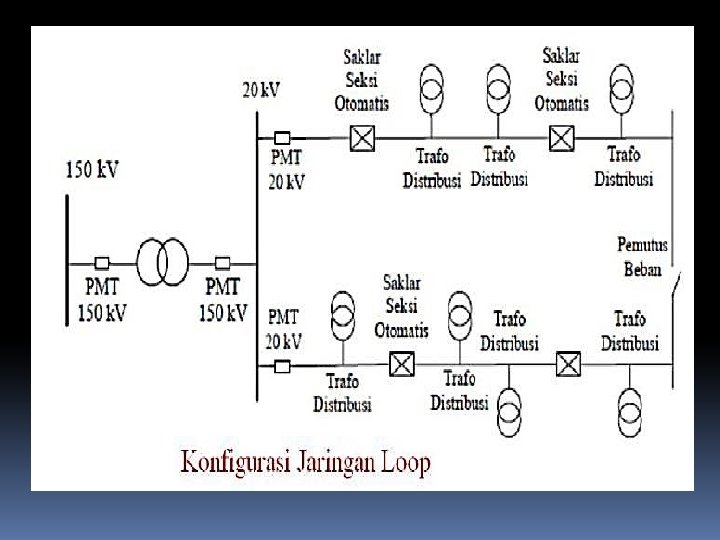

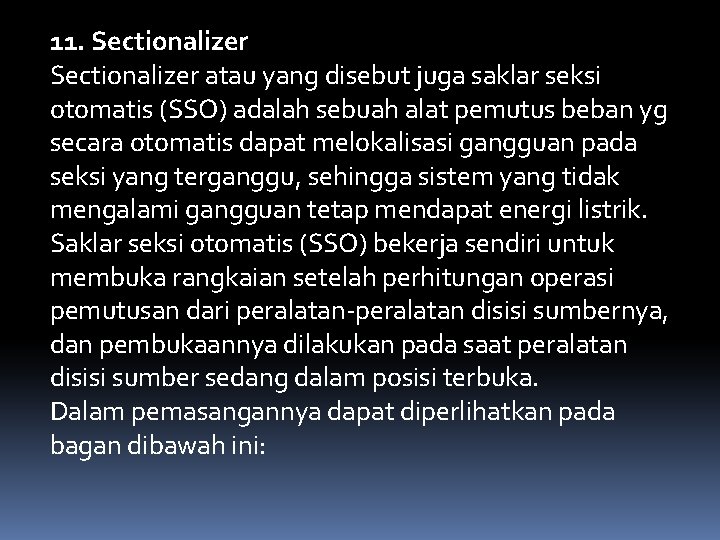

11. Sectionalizer atau yang disebut juga saklar seksi otomatis (SSO) adalah sebuah alat pemutus beban yg secara otomatis dapat melokalisasi gangguan pada seksi yang terganggu, sehingga sistem yang tidak mengalami gangguan tetap mendapat energi listrik. Saklar seksi otomatis (SSO) bekerja sendiri untuk membuka rangkaian setelah perhitungan operasi pemutusan dari peralatan-peralatan disisi sumbernya, dan pembukaannya dilakukan pada saat peralatan disisi sumber sedang dalam posisi terbuka. Dalam pemasangannya dapat diperlihatkan pada bagan dibawah ini:

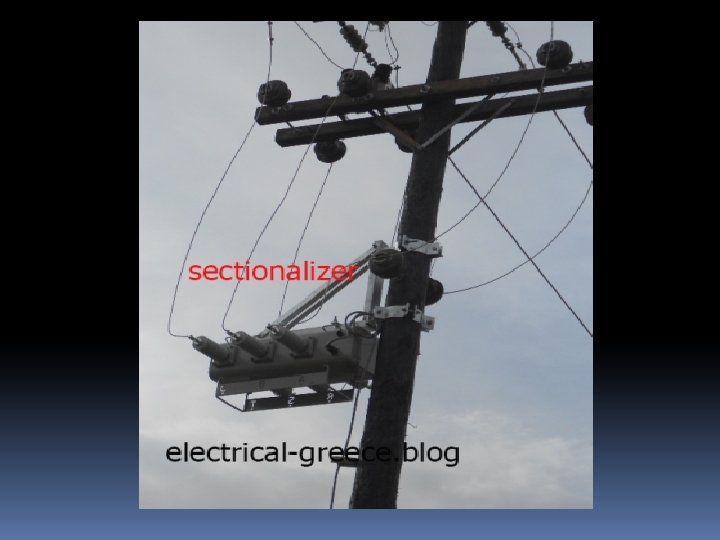

Sectionalizer bentuk kotak

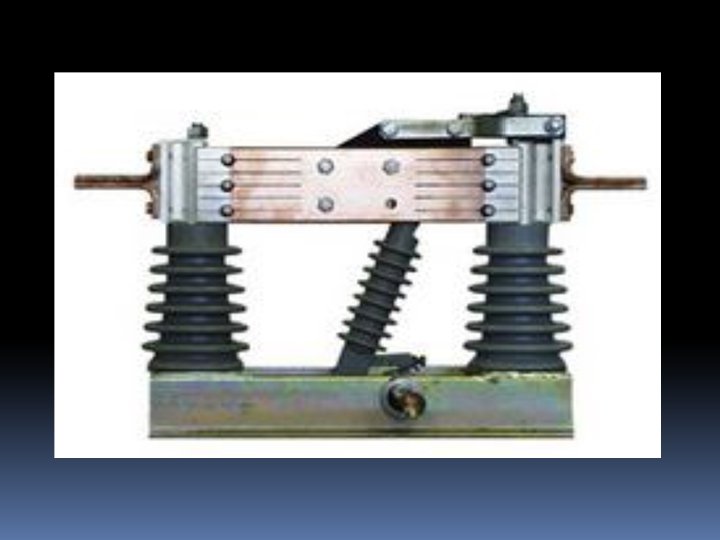

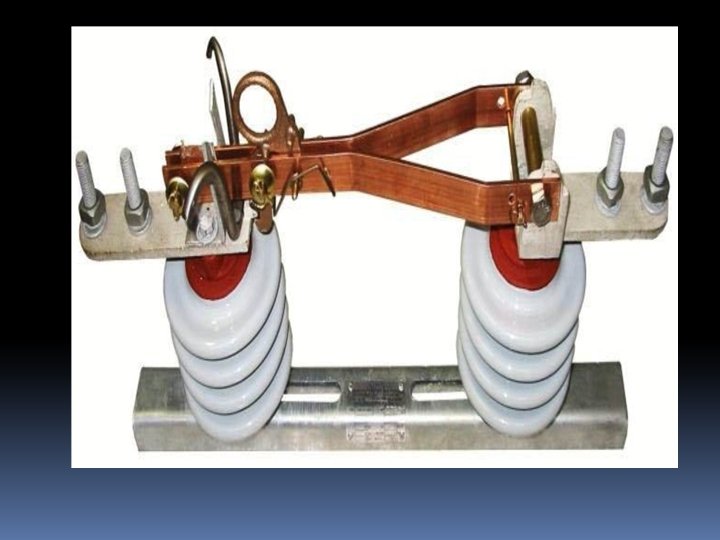

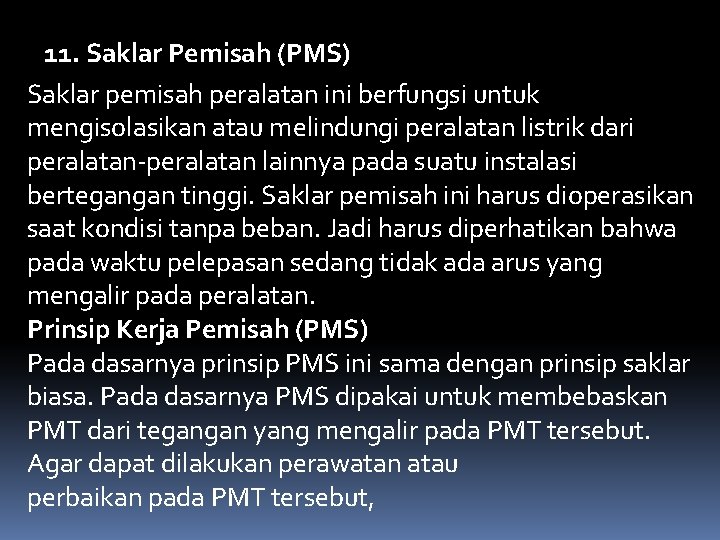

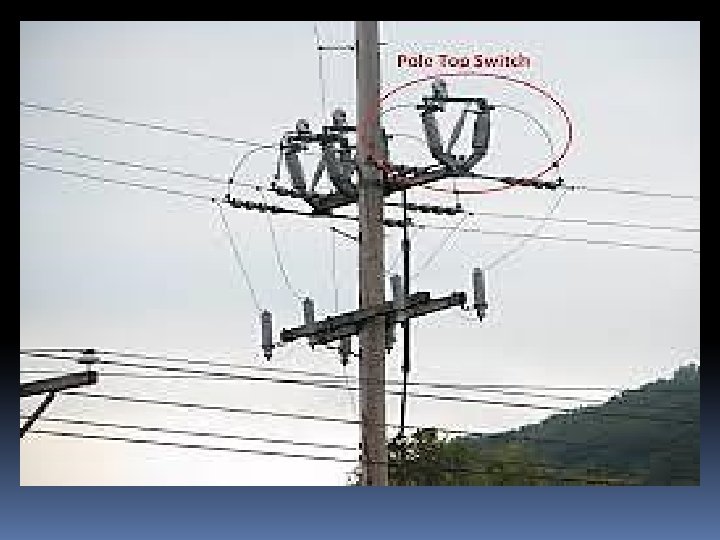

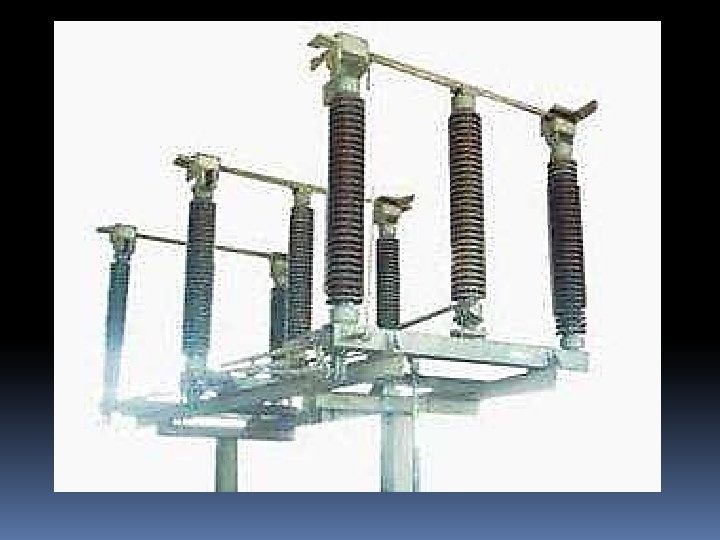

11. Saklar Pemisah (PMS) Saklar pemisah peralatan ini berfungsi untuk mengisolasikan atau melindungi peralatan listrik dari peralatan-peralatan lainnya pada suatu instalasi bertegangan tinggi. Saklar pemisah ini harus dioperasikan saat kondisi tanpa beban. Jadi harus diperhatikan bahwa pada waktu pelepasan sedang tidak ada arus yang mengalir pada peralatan. Prinsip Kerja Pemisah (PMS) Pada dasarnya prinsip PMS ini sama dengan prinsip saklar biasa. Pada dasarnya PMS dipakai untuk membebaskan PMT dari tegangan yang mengalir pada PMT tersebut. Agar dapat dilakukan perawatan atau perbaikan pada PMT tersebut,

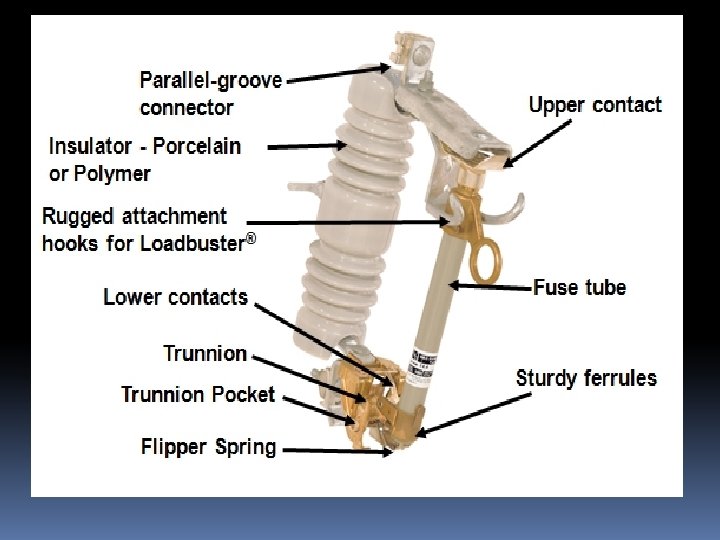

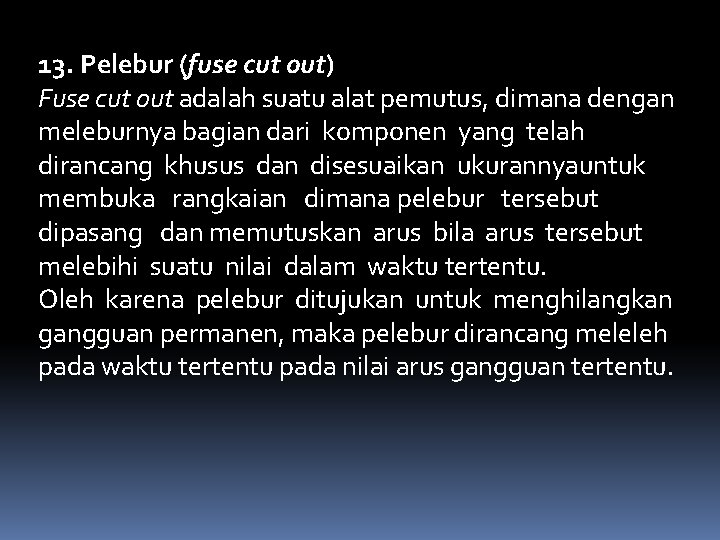

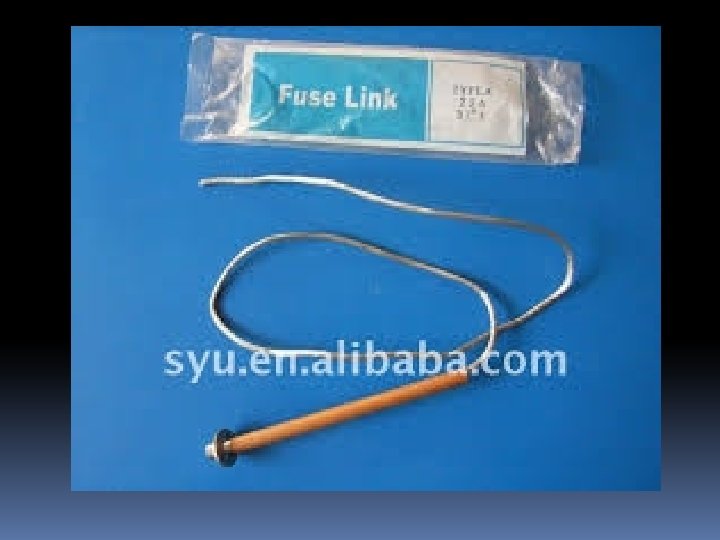

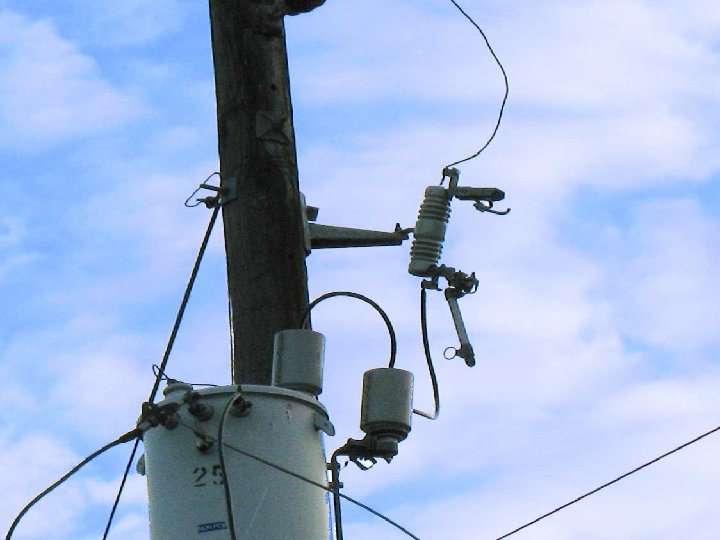

13. Pelebur (fuse cut out) Fuse cut out adalah suatu alat pemutus, dimana dengan meleburnya bagian dari komponen yang telah dirancang khusus dan disesuaikan ukurannyauntuk membuka rangkaian dimana pelebur tersebut dipasang dan memutuskan arus bila arus tersebut melebihi suatu nilai dalam waktu tertentu. Oleh karena pelebur ditujukan untuk menghilangkan gangguan permanen, maka pelebur dirancang meleleh pada waktu tertentu pada nilai arus gangguan tertentu.

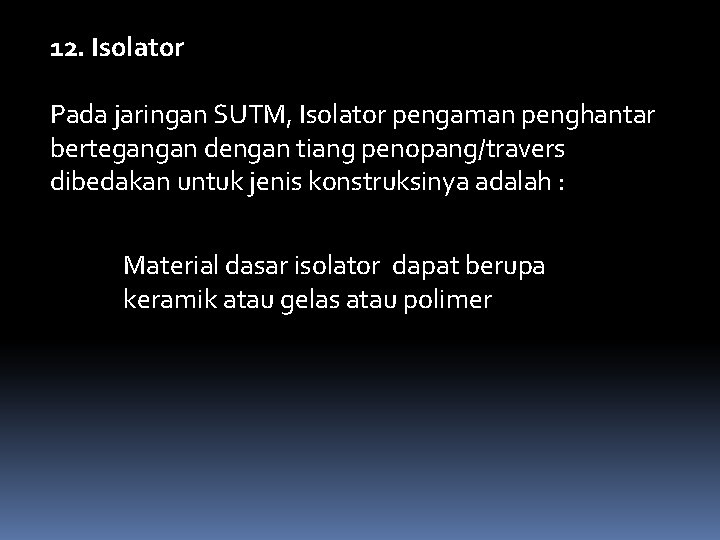

12. Isolator Pada jaringan SUTM, Isolator pengaman penghantar bertegangan dengan tiang penopang/travers dibedakan untuk jenis konstruksinya adalah : Material dasar isolator dapat berupa keramik atau gelas atau polimer

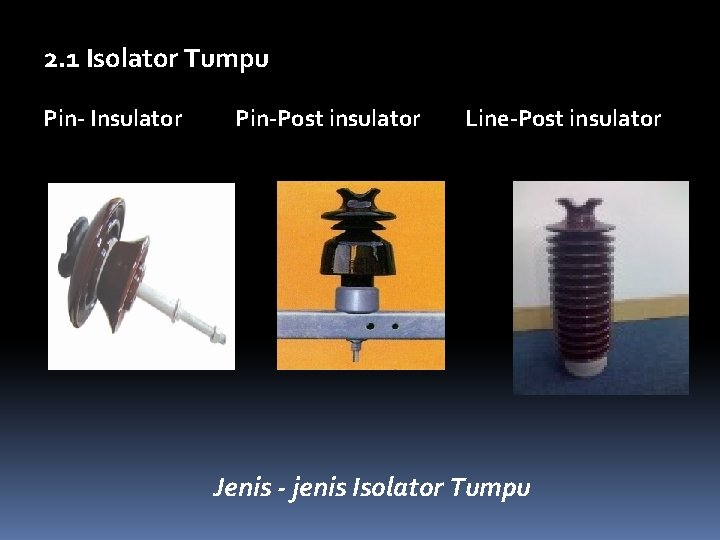

2. 1 Isolator Tumpu Pin- Insulator Pin-Post insulator Line-Post insulator Jenis - jenis Isolator Tumpu

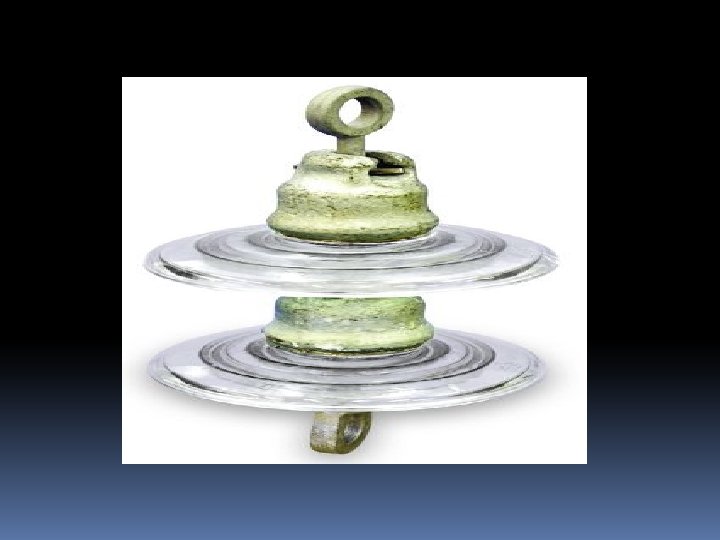

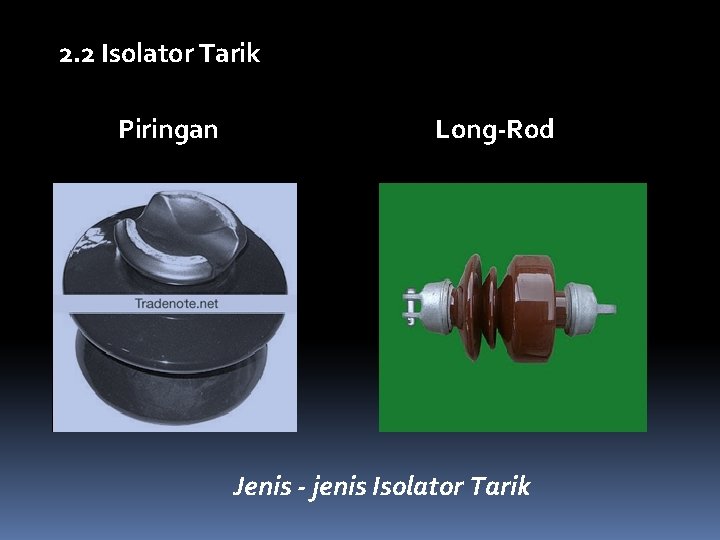

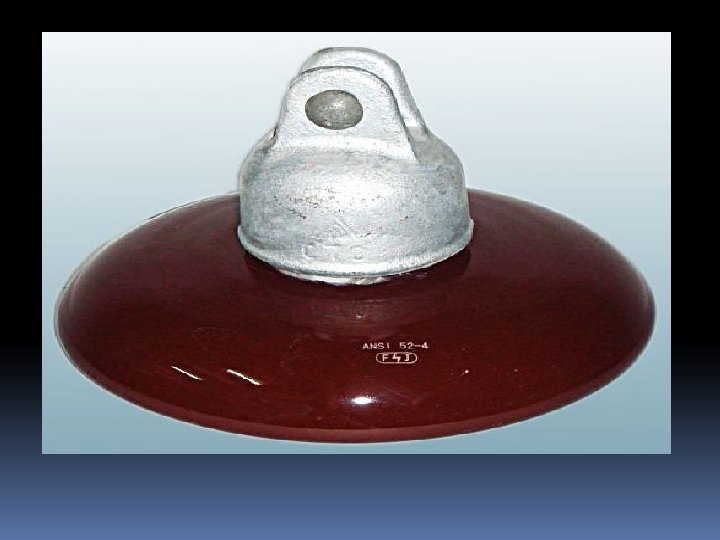

2. 2 Isolator Tarik Piringan Long-Rod Jenis - jenis Isolator Tarik

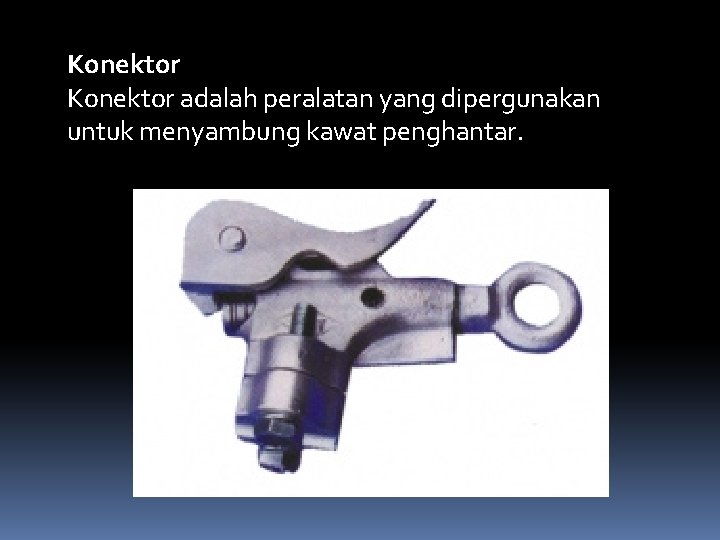

Konektor adalah peralatan yang dipergunakan untuk menyambung kawat penghantar. Connector
