Pendahuluan n n Seperti kita ketahui, mesin-mesin digital hanya mampu mengenali dan mengolah data yang berbentuk biner. Dalam sistem biner hanya di ijinkan dua keadaan yang tegas berbeda. Contoh dua keadaan yang tegas berbeda yaitu: hidup-mati, tinggi-rendah, sambung -putus dll. Agustus 2008 2

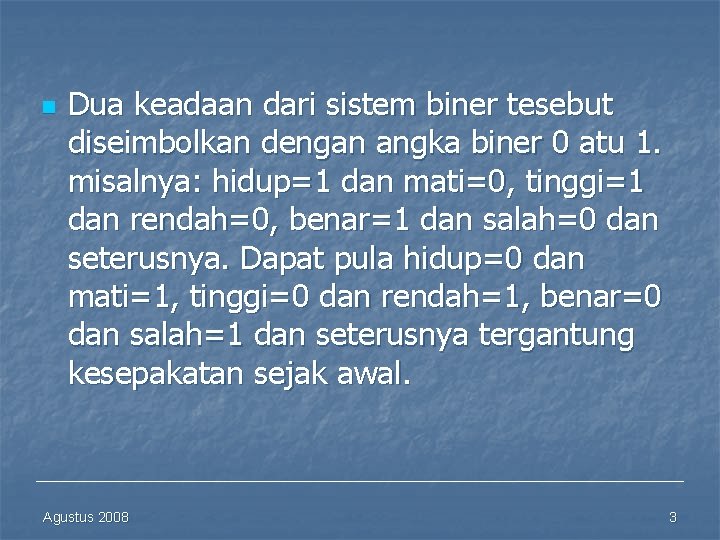

n Dua keadaan dari sistem biner tesebut diseimbolkan dengan angka biner 0 atu 1. misalnya: hidup=1 dan mati=0, tinggi=1 dan rendah=0, benar=1 dan salah=0 dan seterusnya. Dapat pula hidup=0 dan mati=1, tinggi=0 dan rendah=1, benar=0 dan salah=1 dan seterusnya tergantung kesepakatan sejak awal. Agustus 2008 3

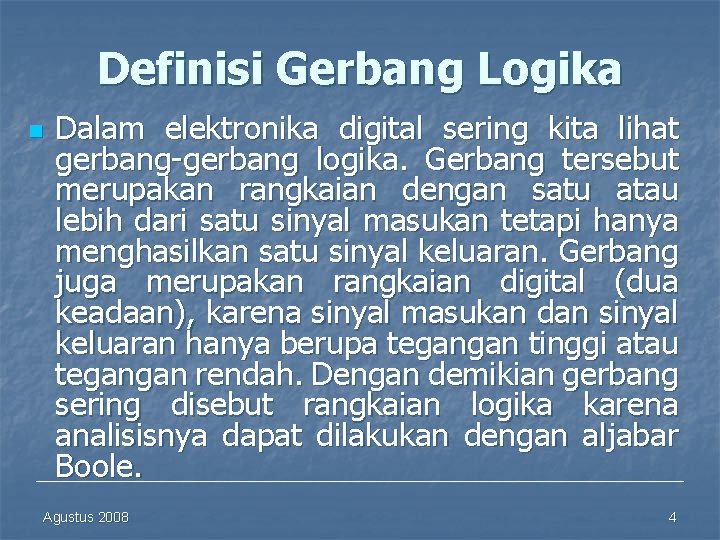

Definisi Gerbang Logika n Dalam elektronika digital sering kita lihat gerbang-gerbang logika. Gerbang tersebut merupakan rangkaian dengan satu atau lebih dari satu sinyal masukan tetapi hanya menghasilkan satu sinyal keluaran. Gerbang juga merupakan rangkaian digital (dua keadaan), karena sinyal masukan dan sinyal keluaran hanya berupa tegangan tinggi atau tegangan rendah. Dengan demikian gerbang sering disebut rangkaian logika karena analisisnya dapat dilakukan dengan aljabar Boole. Agustus 2008 4

n Ada beberapa rangkaian logika dasar yang dikenal, diantaranya adalah : Inverter (NOT), AND, OR, NAND, NOR, X-NOR. Agustus 2008 5

Gerbang Dasar n n - AND Gerbang AND memiliki 2 atau lebih saluran masukan dan satu salauran keluaran. Keadaan keluaran gerbang AND akan 1 (tinggi) jika dan hanya jika semua masukannya dalam keadaan 1(tinggi). Agustus 2008 6

n Hubungan antara masukan dan keluaran pada gerbang AND tersebut dapat dituliskan sebagai berikut: AND : Agustus 2008 Z = A. B = AB 7

n Sedangkan simbol gerbang AND tampak pada gambar dibawah ini. animasi Agustus 2008 8

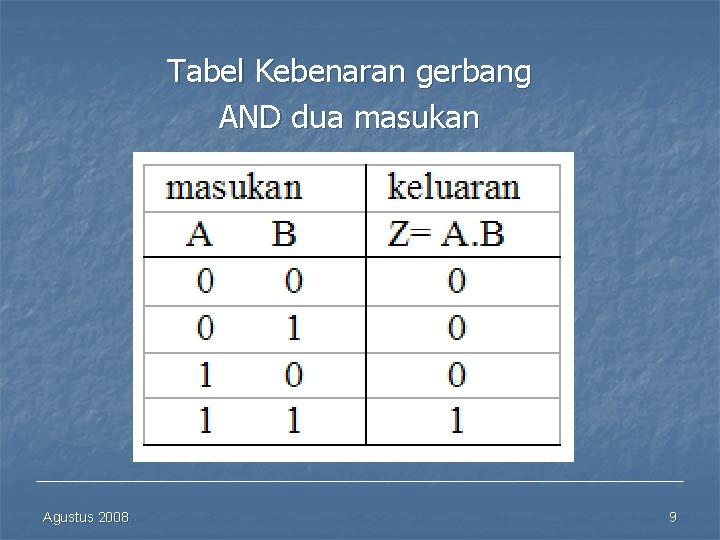

Tabel Kebenaran gerbang AND dua masukan Agustus 2008 9

n a. b. c. Hal yang perlu diperhatikan berkaitan dengan gerbang AND Keluaran gerbang AND bernilai 1 jika dan hanya jika semua masukan bernilai 1. Keluaran gerbang AND bernilai 0 jika ada masukan bernilai 0. Pada operasi NAD berlaku antara lain 1. 1 = 1, 1. 1. 1= 1, dan seterusnya; 0. 0 = 1. 0 = 0. 1 = 0, 0. 0. 0 = 0. 0. 1 = 0. 1. 0 = 1. 0. 0 = 0, dan seterusnya Agustus 2008 10

Gerbang Dasar n n - OR Gerbang AND memiliki 2 atau lebih saluran masukan dan satu salauran keluaran. Keadaan keluaran gerbang OR akan 1 (tinggi) jika dan hanya jika ada salah satu masukannya dalam keadaan 1(tinggi). Agustus 2008 11

n Hubungan antara masukan dan keluaran pada gerbang AND tersebut dapat dituliskan sebagai berikut: AND : Agustus 2008 Z = A+B 12

n Sedangkan simbol gerbang AND tampak pada gambar dibawah ini. animasi Agustus 2008 13

Tabel Kebenaran gerbang OR dua masukan Agustus 2008 14

n n Hal yang perlu diperhatikan berkaitan dengan gerbang OR Keluaran gerbang OR bernilai 1 jika ada masukan bernilai 1. Keluaran gerbang OR bernilai 0 jika dan hanya jika masukan bernilai 0. Pada operasi OR berlaku antara lain 1+1 = 1, 1+1+1= 1, dan seterusnya; 1+ 0 = 1+0 = 1, 1+0+0 = 0+0+1 = 1, dan seterusnya Agustus 2008 15

Gerbang Dasar n n - NOT Hanya memiliki 1 masuklan dan 1 keluaran. penyangkalan dengan kata-kata "tidak" (NOT) 1`= 0 dan 0` = 1 Agustus 2008 16

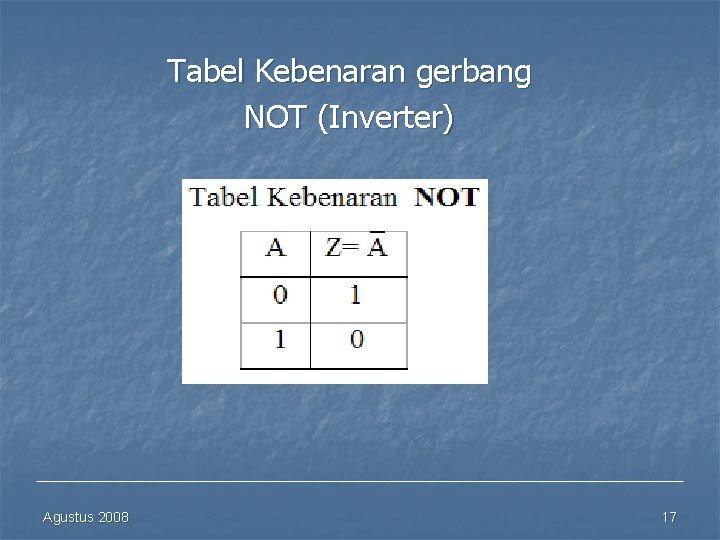

Tabel Kebenaran gerbang NOT (Inverter) Agustus 2008 17

Gerbang NAND (NOT AND) n n Gerbang AND yang di ikuti dengan gerbang NOT menghasilkan gerbang NAND Gerbanga NAND dapat dituliskan NAND : Z = (A B) Agustus 2008 18

n Gambar dan Tabel Kebenaran dari gerbang NAND Agustus 2008 19

n a. b. Dengan memperhatikan tabel kebenaran diatas dapat disimpulkan bahwa: keluaran gerbang NAND bernilai 0 bila semua masukannya bernilai 1. Keluaran gerbang NAND bernilai 1 jika ada masukannya yang bernilai 0. Agustus 2008 20

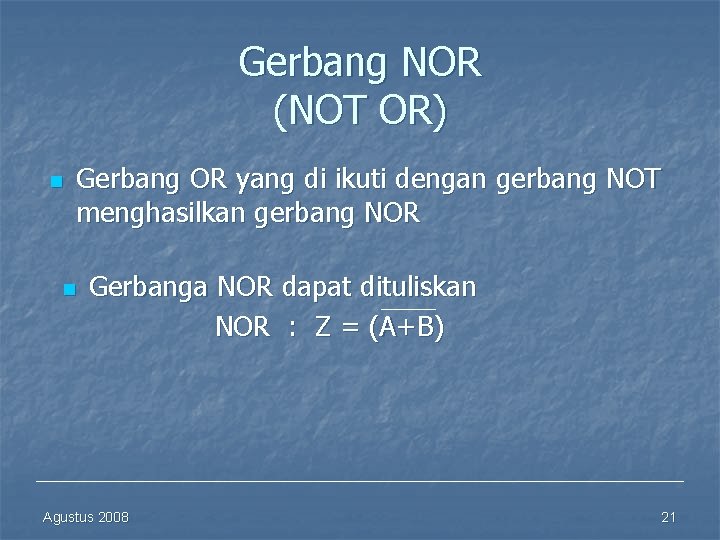

Gerbang NOR (NOT OR) n Gerbang OR yang di ikuti dengan gerbang NOT menghasilkan gerbang NOR n Gerbanga NOR dapat dituliskan NOR : Z = (A+B) Agustus 2008 21

n Gambar dan Tabel Kebenaran dari gerbang NOR Agustus 2008 22

Dengan memperhatikan tabel kebenaran diatas dapat disimpulkan bahwa a. keluaran gerbang NOR bernilai 1 bila semua masukannya bernilai 0. b. Keluaran gerbang NAND bernilai 0 jika ada masukannya yang bernilai 1. n Agustus 2008 23

Gerbang EX-OR n EXOR : animasi Agustus 2008 24

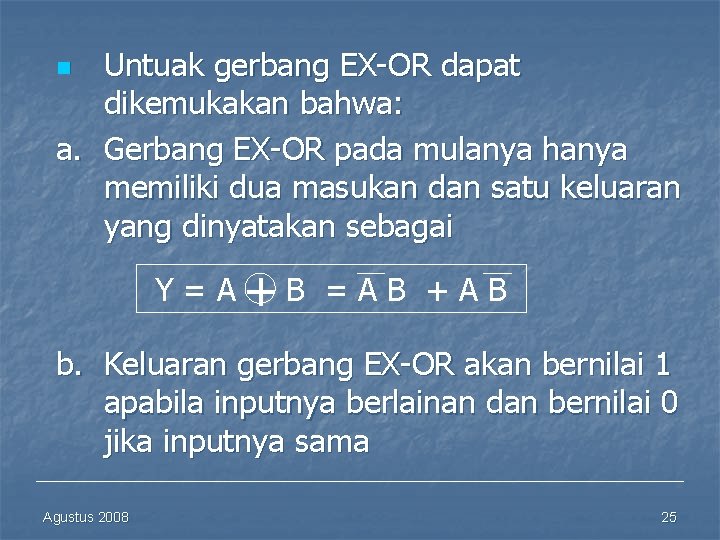

Untuak gerbang EX-OR dapat dikemukakan bahwa: a. Gerbang EX-OR pada mulanya hanya memiliki dua masukan dan satu keluaran yang dinyatakan sebagai n Y = A+B = A B + A B b. Keluaran gerbang EX-OR akan bernilai 1 apabila inputnya berlainan dan bernilai 0 jika inputnya sama Agustus 2008 25

TUGAS n n Buat gambar dan tabel kebenaran 3 inputan dari gerbang AND, OR, NAND dan EX-OR Jelaskan gerbang EX-NOR Agustus 2008 26

Daftar Pustaka n n n Digital Principles and Applications, Leach. Malvino, Mc. Graw-Hill Sistem Diugital konsep dan aplikasi, freddy kurniawan, ST. Elektronika Digiltal konsep dasar dan aplikasinya, Sumarna, GRAHA ILMU Agustus 2008 27
