SISTEM BILANGAN Pendahuluan Sistem digital bekerja dengan menggunakan

SISTEM BILANGAN

Pendahuluan • Sistem digital bekerja dengan menggunakan besaran digital yang disimbolkan dengan 0 untuk level rendah dan 1 untuk level tinggi • Oleh karena itu, sistem digital pada dasarnya menggunakan sistem bilangan biner. • Agar lebih mudah untuk analisis dan perancangan sistem digital perlu dipahami mengenai sistem bilangan.

Pendahuluan • Ada beberapa sistem bilangan yang digunakan dalam sistem digital. Yang paling umum adalah sistem bilangan desimal, biner, oktal dan heksadesimal

Bilangan Desimal • Bilangan desimal merupakan sistem bilangan yang paling familier dengan kita karena berbagai kemudahannya yang kita pergunakan sehari – hari. • Desimal merupakan sistem bilangan dengan basis 10, artinya angka yang digunakan berjumlah 10, yaitu 0, 1, 2, 3, 4, 5, 6, 7, 8, 9

(Lanjutan) Bilangan Desimal • Setiap digit memiliki bobot kepangkatan 10 n, dengan n merupakan bilangan bulat positif dan negatif • Contoh 1: Bilangan 567610 memiliki arti 567610 =5 x 103+6 x 102+7 x 101+6 x 100 5 6 7 6 MSD LSD MSD=Most Significant Digit (digit dengan bobot terbesar) LSD=Least Significant Digit (bobot terkecil)

(Lanjutan) Bilangan Desimal • Contoh 2 0, 75 = 7 x 10 -1+5 x 10 -2 0, 7 5 MSD LSD

Bilangan Biner • Biner merupakan sistem bilangan dengan basis 2, artinya digit yang digunakan berjumlah 2, yaitu 0 dan 1 • Sistem bilangan ini digunakan untuk rangkaian digital. • Setiap bit penyusunnya mempunyai bobot kepangkatan 2 n

(Lanjutan) Bilangan Biner • Contoh 1= 111012 = 1 x 24+1 x 23+1 x 22+0 x 21+1 x 20 = 16+8+4+0+1 = 2910 1 1 1 0 1 MSB LSB

(Lanjutan) Bilangan Biner • 0, 1012 = 1 x 2 -1+0 x 2 -2+1 x 2 -3 = 0, 5 + 0, 125 = 0, 625 10 Keterangan = 0, 1 0 12 MSB LSB MSB = Most Significant Bit LSB = Least Significant Bit

(Lanjutan) Bilangan Biner • 11, 1012 = 1 x 21+1 x 20+1 x 2 -1+0 x 2 -2+1 x 2 -3 = 2 + 1 + 0, 5 + 0, 125 = 3, 625 10 1 1 , 1 0 12 MSB LSB

Bilangan Oktal Sistem bilangan berbasis 8 karena mempunyai delapan buah simbol (0, 1, 2, 3, 4, 5, 6, 7). Sistem bilangan ini sering digunakan oleh perusahaan komputer yang menggunakan kode 3 bit untuk menunjukkan instruksi atau operasi.

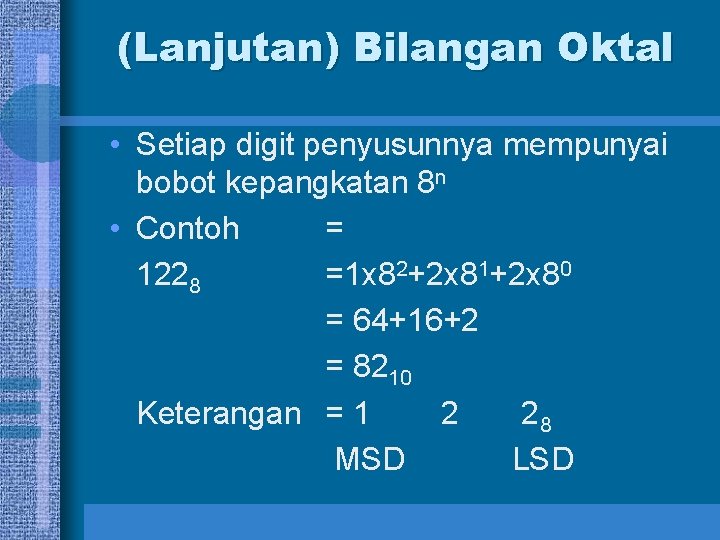

(Lanjutan) Bilangan Oktal • Setiap digit penyusunnya mempunyai bobot kepangkatan 8 n • Contoh = 1228 =1 x 82+2 x 81+2 x 80 = 64+16+2 = 8210 Keterangan = 1 2 28 MSD LSD

(Lanjutan) Bilangan Oktal 0, 448 Keterangan = 4 x 8 -1+4 x 8 -2 = 4 + 4 8 64 = 8 + 1 16 16 = 9 10 16 =0, 4 48 MSD LSD

Bilangan Heksadesimal Beberapa perusahaan komputer mengorganisasikan memori utama ke dalam satuan yang terdiri dari 8 bit. Masing-masing byte digunakan untuk menyimpan suatu karakter alfanumerik yang dibagi dalam dua kelompok yang masing-masing terdiri dari 4 bit. High-order nibble adalah istilah untuk 4 bit pertama, dan Low-order nibble adalah istilah untuk 4 bit kedua. Terdapat 16 kemungkinan kombinasi yang menggunakan 4 bit sehingga diperlukan sistem bilangan yang berbasis 16.

Bilangan Heksadesimal • Heksadesimal adalah sistem bilangan dengan basis 16, yaitu 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F 10 11 12 13 14 15

Bilangan Heksadesimal • Setiap digit penyusunnya mempunyai bobot kepangkatan 16 n • Contoh= AE 516 = 10 x 162+14 x 161+5 x 160 = 2560+224+5 = 278910 • Keterangan = A E 516 MSD LSD

Bilangan Heksadesimal 0, C 816 Keterangan = 12 x 16 -1+8 x 16 -2 = 12 + 8 16 256 = 24 + 1 32 32 = 25 10 32 = 0, C 816 MSD LSD
