SISTEM BASIS DATA TERSEBAR DESAIN BASIS DATA TERDISTRIBUSI

SISTEM BASIS DATA TERSEBAR DESAIN BASIS DATA TERDISTRIBUSI An’ Anqinudin L. , S. Kom

3 Isu terkait penyimpanan relasi dalam distributed database o Replikasi Menyediakan duplikasi relasi untuk pengaksesan data dan keamanan data. Setiap replika dapat disimpan pada situs yang berbeda o Fragmentasi Melakukan partisi relasi menjadi beberapa fragmen. Masing-masing fragmen dapat disimpan di situs yg berbeda o Replikasi dan Fragmentasi Kombinasi dari replikasi dan fragmentasi

OVERVIEW RELATIONAL DBMS Model Relational : • Didasarkan pada prinsip matematis terutama teori himpunan • Memiliki sifat dasar bahwa semua informasi ttg entity, atribute dan relationship diwujudkan dalam bentuk tabel yang disebut relasi.

OVERVIEW RELATIONAL DBMS Beberapa sifat relasi : • Sebuah relasi hanya memiliki satu tipe yang ditunjukkan oleh skemanya • Tiap relasi memiliki jumlah kolom yang tidak berubah dan memiliki nama yang unik • Tidak ada duplikasi tuple • Tiap elemen dalam relasi bersifat atomic, artinya tiap atribut hanya memiliki satu nilai yang tidak dapat dibagi lagi menjadi bagian yang lebih kecil. • Baris dan kolom tidak memiliki urutan tertentu

DATA REPLIKASI Jika relasi R direplikasi, duplikasi dari R disimpan pada dua atau lebih situs. Pada kasus tertentu, duplikasi disimpan disetiap situs dalam sistem Keuntungan dan kerugian 1. Avalibility 2. Peningkatan Paralelisme Proses query terhdp relasi R dpt dilakukan scr paralel dibeberapa situs. 3. Peningkatan Overhead pada updating Sistem hrs menjamin konsistensi data pada setiap replika. v v Replikasi akan meningkatkan performance pada operasi pembacaan dan meningkatkan availibility data untuk transaksi pembacaan. Transaksi Update akan meningkatkan overhead, disamping pengendalian update scr konkruen oleh beberapa transaksi terhdp replika lebih kompleks daripada basisdata terpusat.

DATA FRAGMENTASI Distribusi Data Table 4 Alasan mengapa perlu fragmentasi : 1. 2. 3. 4. Penggunaan. Dalam realitas, data yang sering digunakan bukanlah data dalam seluruh table, tetapi hanya sebagian data saja View Efisiensi. Data disimpan dilokaso yang paling dekat dgn pengguna yang sering mengakses. Sehingga data yang tidak sering dibutuhkan oleh lokasi tertentu tdk akan disimpan dilokasi yg bersangkutan Paralel. Karena data yang didistribusikan berupa fragmen data, maka transaksi yg berupa query tunggal dpt dipecah menjadi subquery yg dikenakan terhdp fragmen data, sehingga transaksi dpt dilakukan secara bersamaan (concurrent) Keamanan. Data yang tdk dibutuhkan oleh aplikasi lokal tidak akan disimpan dalam lokasi tersebut, sehingga user yg tdk memiliki hak utk mengakses tdk akan bisa mengakses data yg lain.

Beberapa kelemahan Fragmen o Menurunnya unjuk kerja. View yang melibatkan lebih dari satu fragmen data pada lokasi yang berbeda akan mengalami penurunan unjuk kerja. o Integritas. Pengendalian integritas lebih sulit jika atribut yang berperan dalam dependency didistribusikan kebeberapa lokasi.

FRAGMENTASI DATA 1. Fragmentasi Horizontal 2. Fragmentasi Vertikal

FRAGMENTASI HORIZONTAL Contoh terdapat table PROJ yg dipecah menjadi fragmen Proj 1 dan Proj 2 PROJ PNO PNAME BUDGET LOC P 1 a 150000 Montreal P 2 b 135000 New York P 3 c 250000 New York P 4 d 310000 Paris

FRAGMENTASI HORIZONTAL Proj 1 Project dgn budget < 200000 Proj 2 Project dgn budget >= 200000 PROJ 1 PNO PNAME BUDGET LOC P 1 a 150000 Montreal P 2 b 135000 New York

FRAGMENTASI HORIZONTAL Proj 1 Project dgn budget < 200000 Proj 2 Project dgn budget >= 200000 PROJ 2 PNO PNAME BUDGET LOC P 3 c 250000 New York P 4 d 310000 Paris

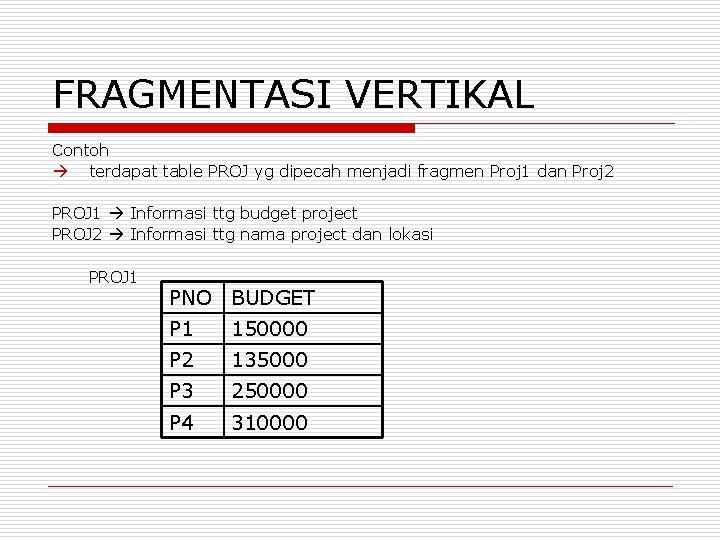

FRAGMENTASI VERTIKAL Contoh terdapat table PROJ yg dipecah menjadi fragmen Proj 1 dan Proj 2 PROJ 1 Informasi ttg budget project PROJ 2 Informasi ttg nama project dan lokasi PROJ 1 PNO BUDGET P 1 150000 P 2 135000 P 3 250000 P 4 310000

FRAGMENTASI VERTIKAL Contoh terdapat table PROJ yg dipecah menjadi fragmen Proj 1 dan Proj 2 PROJ 1 Informasi ttg budget project PROJ 2 Informasi ttg nama project dan lokasi PROJ 2 PNO PNAME LOC P 1 a Montreal P 2 b New York P 3 c New York P 4 d Paris

ATURAN KEBENARAN FRAGMENTASI 1. 2. COMPLETENESS Jika sebuah relasi R dibagi menjadi fragmen-fragmen R 1, R 2…Rn maka fragmentasi dikatakan komplit jika dan hanya jika setiap item data yg dapat ditemukan dalam R dpt juga ditemukan didalam satu atau lebih Fragmen Ri Aturan ini diperlukan utk memastikan bhw tdk ada data yg hilang selama proses fragmentasi Reconstruction Jika sebuah relasi R dibagi menjadi fragmen R 1, R 2…Rn maka fragmentasi dikatakan rekonstruksi jika hanya jika R dpt dibentuk dari fragmen Ri Dimungkinkan utk membentuk sebuah relasi R yg terbentuk dari fragmen yg ada Aturan ini diperlukan utk memastikan bhw ketergantungan scr fungsi terpenuhi

ATURAN KEBENARAN FRAGMENTASI 1. DISJOINTNESS Jika sebuah relasi R dibagi menjadi fragmen-fragmen R 1, R 2…Rn data item dj berada didalam fragmen Ri maka fragmentasi dikatakan disjoint jika hanya jika data item dj tdk berada didlm fragmen lain Rk dimana Ktdk sama dg J Jika suatu item data sudah muncul dlm sebuah fragmen, maka item data tersebut tdk boleh muncul lagi di fragmen yg lain Fragmentasi secara vertikal adalah perkecualian dalam aturan ini, karena atribut-atribut dari primary key hrs diulang utk dapat melakukan rekonstruksi Aturan ini diperlukan utk memastikan terjadinya redundansi data seminimal mungkin.

The End

Tugas o Jelaskan pengertian dari Replikasi Database dan Fragmentasi Database! o Apa keuntungan dan kekurangan penggunaan kedua SBDT tersebut? o Sebutkan perbedaan dari 1. Fragmentasi Horizontal 2. Fragmentasi Vertikal o Sebutkan tujuan dari penggunaan Fragmentasi, Distribusi dan Replikasi Database!
