Sistem ATM Spesifikasi Use Case Diagram Use Case

Sistem ATM Spesifikasi Use Case

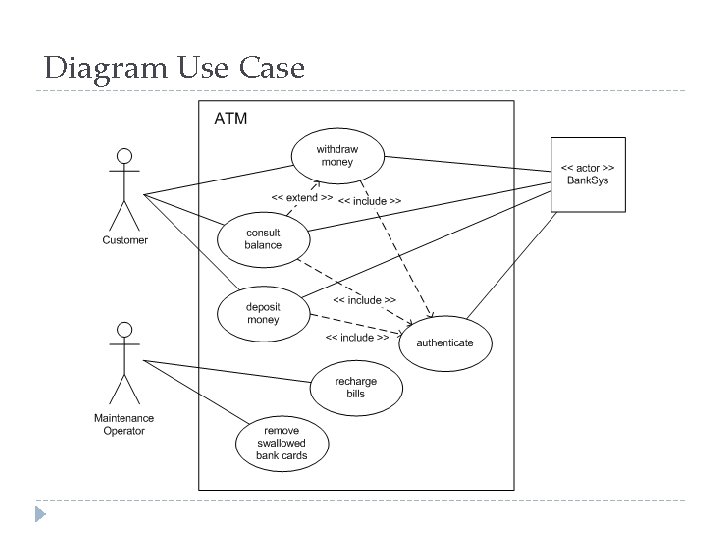

Diagram Use Case

Spesifikasi Use Case � Aktor � Deskripsi � Tujuan � Trigger � Flow of Events � Basic Flow � Alternative Flow � Error � Special Flow, Optional Flow, Alternate Flow Requirements � Pre-Conditions � Post-Conditions � Extension Points

1. 3 Use Case Specification: Consult Balance � Aktor: � Customer � Deskripsi: � Use Case ini menjelaskan tentang operasi yang dapat dilakukan oleh Customer untuk mendapatkan informasi mengenai jumlah saldo yang terdapat di dalam rekening tabungannya. Use case ini melibatkan proses lain untuk mencapai tujuan spesifiknya.

1. 3 Use Case Specification: Consult Balance � Tujuan: � Memberikan informasi mengenai jumlah saldo yang terdapat di dalam rekening Customer. � Trigger: � Customer memilih pilihan layanan Consult Balance yang ditampilkan pada layar setelah proses otentikasi berhasil dilakukan.

1. 3 Use Case Specification: Consult Balance � Basic 1. 2. 3. Flow: Include: Proses Authentication - Mesin ATM menampilkan pilihan menu layanan. Customer memilih menu “Consult Balance” Mesin ATM menampilkan jumlah saldo tabungan customer.

1. 3 Use Case Specification: Consult Balance � Alternate Flow (Error Flow): 3. Mesin ATM menampilkan jumlah saldo tabungan customer. a. Sistem ATM menghubungi sistem perbankan untuk mendapatkan jumlah saldo dalam rekening tabungan Customer, kemudian Sistem ATM menampilkan nominal saldo rekening Customer tersebut. b. Sistem ATM gagal menghubungi sistem perbankan dan kemudian menampilkan pesan “Jaringan sistem sedang sibuk” selama 5 detik. Aliran Use Case kembali ke spesifikasi No. 1. 3. 1

1. 3 Use Case Specification: Consult Balance � Special Requirements: � Sistem ATM harus dapat terhubung dan dapat berkomunikasi dengan jaringan sistem perbankan.

1. 3 Use Case Specification: Consult Balance � Pre-Conditions: � Sebelum customer dapat memilih layanan “Consult Balance”, customer telah diotentikasi oleh sistem ATM. � Post-Conditions: � Tidak ada � Saldo tabungan customer / status customer tidak berubah setelah melakukan aktivitas dalam Use Case ini.

1. 3 Use Case Specification: Consult Balance � Extension � Tidak Points: ada � Customer tidak dapat melakukan aktivitas dalam use case lain selama melakukan aktivitas Use Case ini.
