Simulace provozu JE s bloky VVER 1000 a

Simulace provozu JE s bloky VVER 1000 a ABWR Adam Novák Martina Veselá Tomáš Peták Monika Kučerová supervizor: Ing. Dušan Kobylka, Ph. D.

Obsah n n Blok ABWR ¨ Reaktor ¨ Charakteristika ¨ Simulace Blok VVER 1000 ¨ Charakteristika ¨ Simulace

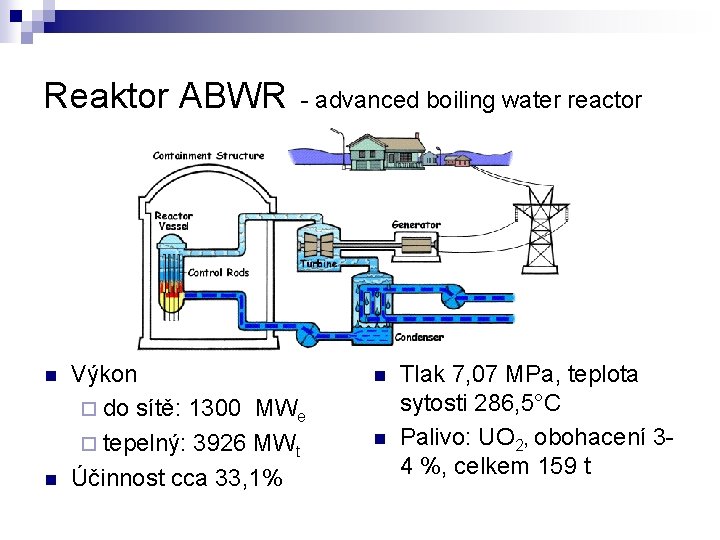

Reaktor ABWR n n - advanced boiling water reactor Výkon ¨ do sítě: 1300 MWe ¨ tepelný: 3926 MWt Účinnost cca 33, 1% n n Tlak 7, 07 MPa, teplota sytosti 286, 5°C Palivo: UO 2, obohacení 34 %, celkem 159 t

Řízení reaktivity Změna koncentrace kyseliny borité H 3 BO 3 n Změna polohy řídících tyčí n ¨ Pohyb dolů = vysouvání tyčí z AZ ¨ Pohyb nahoru = zasouvání tyčí do AZ n Cirkulace H 2 O v AZ ¨ 10 čerpadel ¨ Řízená celá skupina ¨ Vyšší otáčky = větší průtok více H 2 O v AZ kladná reaktivita

Havarijní, ochranné a řídící systémy n n Havarijní a ochranné systémy ¨ 1. stupeň - Pád tyčí do AZ ¨ 2. stupeň - zasouvání řídících tyčí do AZ ¨ 2. stupeň - Havarijní doplňování vody ¨ 3. stupeň - Blokování pohybu řídících tyčí Řídící systémy ¨ Automatický regulátor pohonu řídících tyčí ¨ Regulátor pohonu cirkulačních čerpadel ¨ Systém regulace tlaku v reaktoru ¨ atd.

teplota páry [°C] Hlavní panel tlak v reaktoru [k. Pa] výška hladiny [m] průtok AZ [kg/s] teplota na výstupu AZ [°C] tlak na výstupu AZ [k. Pa] suchost na výstupu AZ stř. teplota paliva [°C] tepelný výkon [MW] zasunutí RT v AZ [%] změna neutr. výkonu [%/s] otáčky cirk. čerpadel [min-1] Δp čerpadel [k. Pa] průtok vstřiku vody do AZ [kg/s] průtok páry do kondenzační nádrže [%]

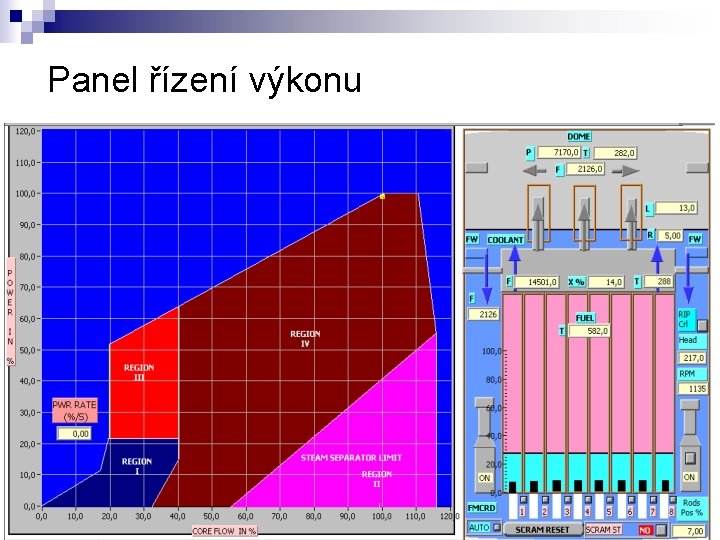

Panel řízení výkonu

Panel reaktivity a řízení Nastavení požadované polohy reg. tyčí (manuální režim) Odstavení reaktoru zastavení změn výkonu nastavení maximálního povoleného výkonu Nastavení požadovaného výkonu Přepínání režimu ovládání reg. tyčí (auto/manual)

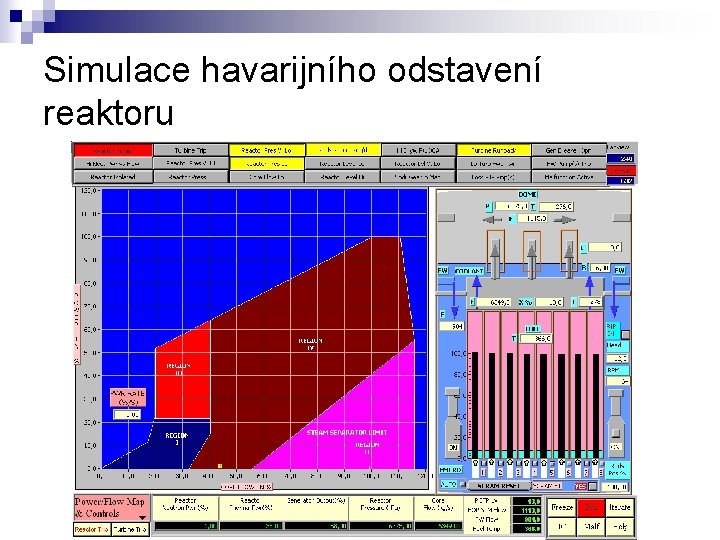

Simulace havarijního odstavení reaktoru

Reaktor PWR – pressurized water reactor n n Nominální výkon: 3000 MWt, 1000 MWe Tlakovodní reaktor chladivo i moderátor – voda, tlak 15, 7 MPa, k varu zde nedochází n n Palivo – mírně obohacený uran do 4% U 235 ve formě UO 2 2 rektory v JE Temelín

WWER-1000 n n n Reactor Department Simuator počítačový program pro simulaci chování a řízení jaderné elektrárny, především aktivní zóny možnost napodobení standardního chodu elektrárny i havarijních situací simulace pádu jednoho řídícího clusteru do aktivní zóny pokles výkonu v okolí vytažené tyče, zvýšení výkonu v opačné části aktivní zóny – celkový výkon se nemění

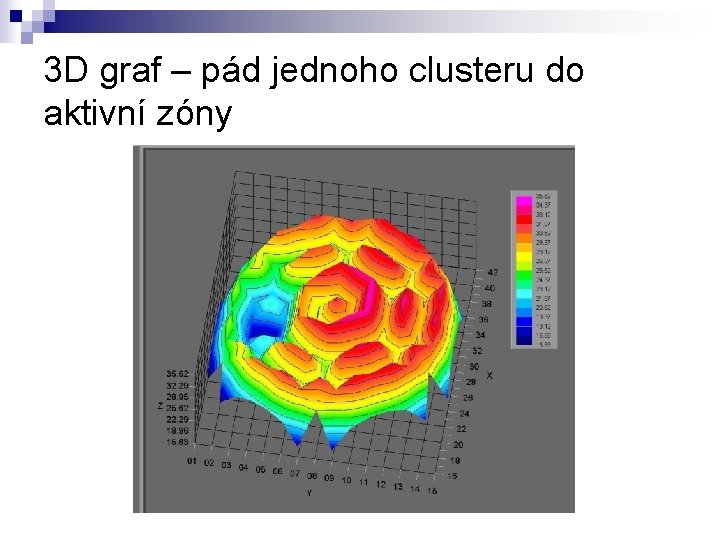

3 D graf – pád jednoho clusteru do aktivní zóny

Závěr n n Bezpečnost JE Výkonnost JE Obsluha simulátoru JE Perspektiva JE

Poděkování n n n ČVUT FJFI za zázemí a podporu Sponzorům fyzikálního týdne Našemu supervizorovi a Vám za pozornost
