SIMPUR Diseo a nivel Estructural de Aerogeneradores Octubre
SIMPUR Diseño a nivel Estructural de Aerogeneradores Octubre 2011

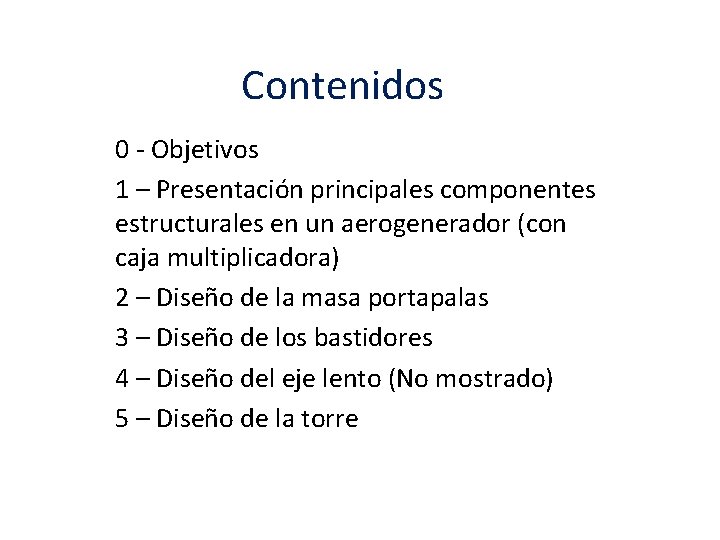

Contenidos 0 - Objetivos 1 – Presentación principales componentes estructurales en un aerogenerador (con caja multiplicadora) 2 – Diseño de la masa portapalas 3 – Diseño de los bastidores 4 – Diseño del eje lento (No mostrado) 5 – Diseño de la torre

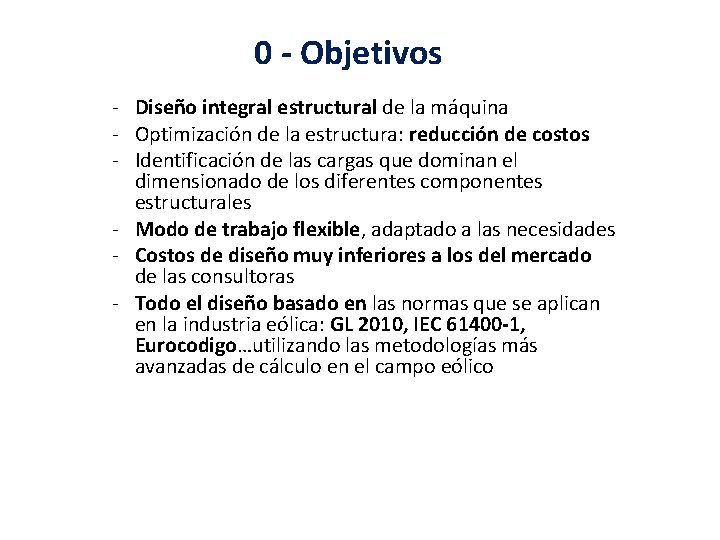

0 - Objetivos - Diseño integral estructural de la máquina - Optimización de la estructura: reducción de costos - Identificación de las cargas que dominan el dimensionado de los diferentes componentes estructurales - Modo de trabajo flexible, adaptado a las necesidades - Costos de diseño muy inferiores a los del mercado de las consultoras - Todo el diseño basado en las normas que se aplican en la industria eólica: GL 2010, IEC 61400 -1, Eurocodigo…utilizando las metodologías más avanzadas de cálculo en el campo eólico
1 – Principales componentes estructurales Masa portapalas Eje lento Bastidores Torre

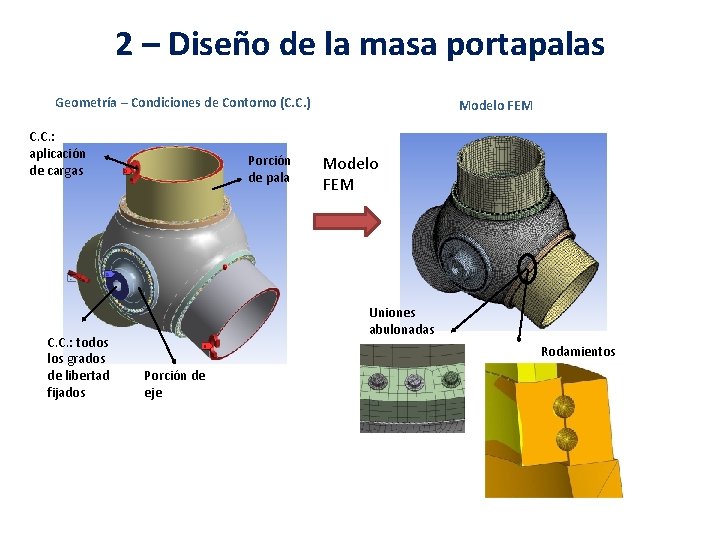

2 – Diseño de la masa portapalas Geometría – Condiciones de Contorno (C. C. ) C. C. : aplicación de cargas C. C. : todos los grados de libertad fijados Porción de pala Modelo FEM Uniones abulonadas Rodamientos Porción de eje

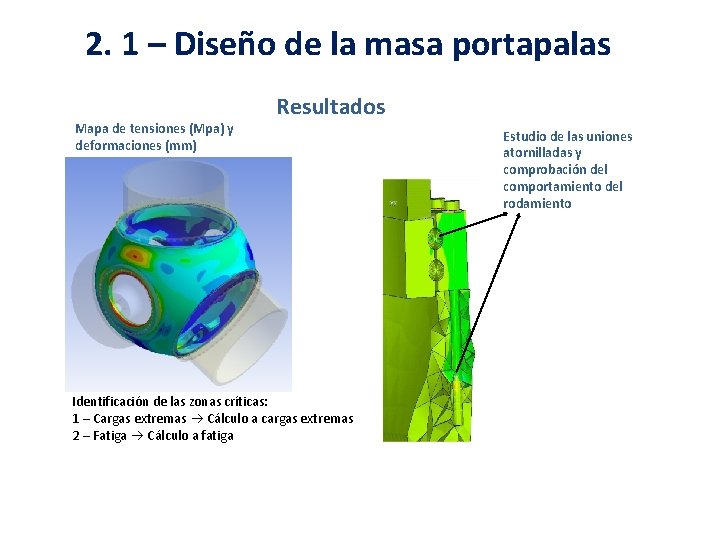

2. 1 – Diseño de la masa portapalas Mapa de tensiones (Mpa) y deformaciones (mm) Resultados Identificación de las zonas críticas: 1 – Cargas extremas Cálculo a cargas extremas 2 – Fatiga Cálculo a fatiga Estudio de las uniones atornilladas y comprobación del comportamiento del rodamiento
3 – Diseño de bastidores Cálculo integral: - Modelado de Bastidores, rodamientos, uniones atornilladas y orientación
3. 1 – Diseño de bastidores Ejemplo de modelo mallado de calculo de bastidores
5 – Diseño de la torre - Verificación de virolas/soldaduras a extremas, fatiga y pandeo Verificación de bridas, extremas y fatiga Verificación de uniones atornilladas a extremas y fatiga Verificación transición orientación-torre Verificación de la puerta a extremas, fatiga y pandeo Verificación dinámica Tolerancias dimensionales Verificación internos
5. 1– Diseño de la torre Ejemplo de modelo de la torre para calcular el marco de la puerta C. C. : aplicación de cargas C. C. : todos los grados de libertad fijados
5. 2– Diseño de la torre Plot de tensiones en el marco de la puerta
