Simbologas de los Instrumentos Industriales ISA y SAMA

Simbologías de los Instrumentos Industriales (ISA y SAMA).

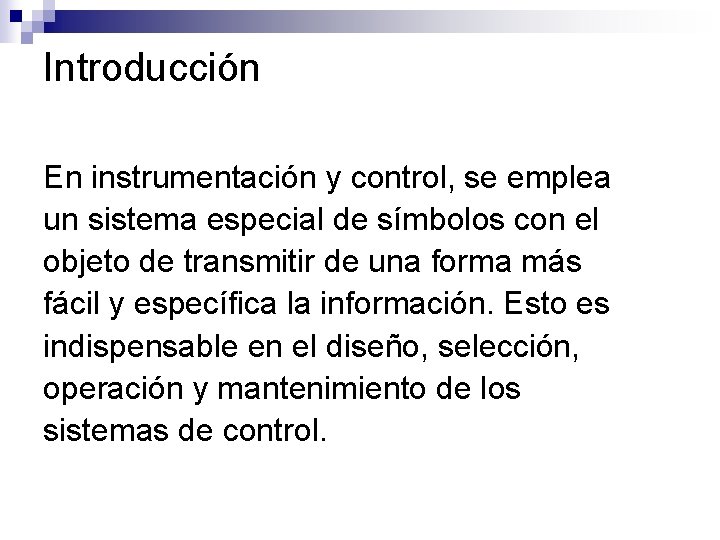

Introducción En instrumentación y control, se emplea un sistema especial de símbolos con el objeto de transmitir de una forma más fácil y específica la información. Esto es indispensable en el diseño, selección, operación y mantenimiento de los sistemas de control.

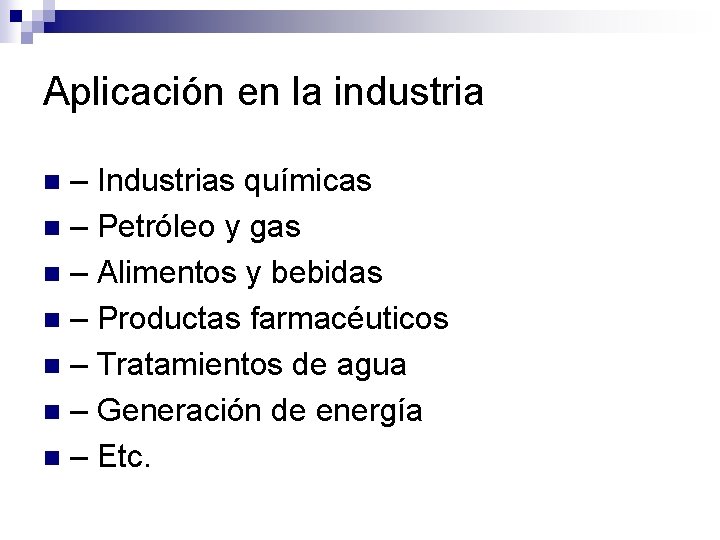

Aplicación en la industria – Industrias químicas n – Petróleo y gas n – Alimentos y bebidas n – Productas farmacéuticos n – Tratamientos de agua n – Generación de energía n – Etc. n

Simbologías

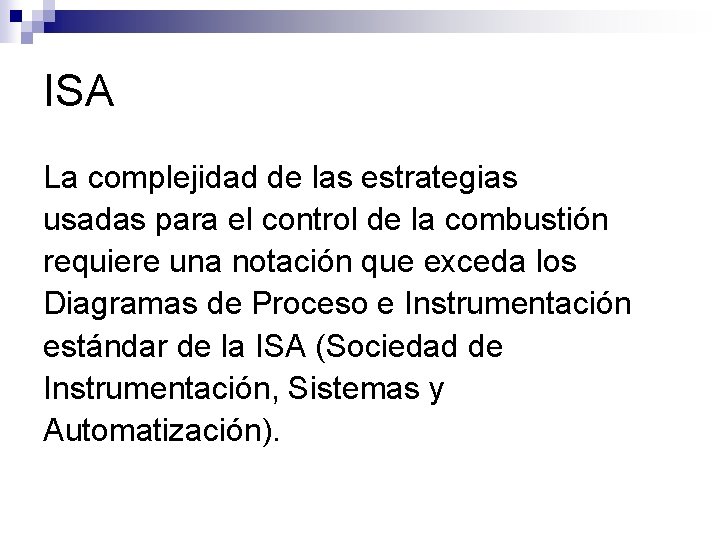

ISA La complejidad de las estrategias usadas para el control de la combustión requiere una notación que exceda los Diagramas de Proceso e Instrumentación estándar de la ISA (Sociedad de Instrumentación, Sistemas y Automatización).

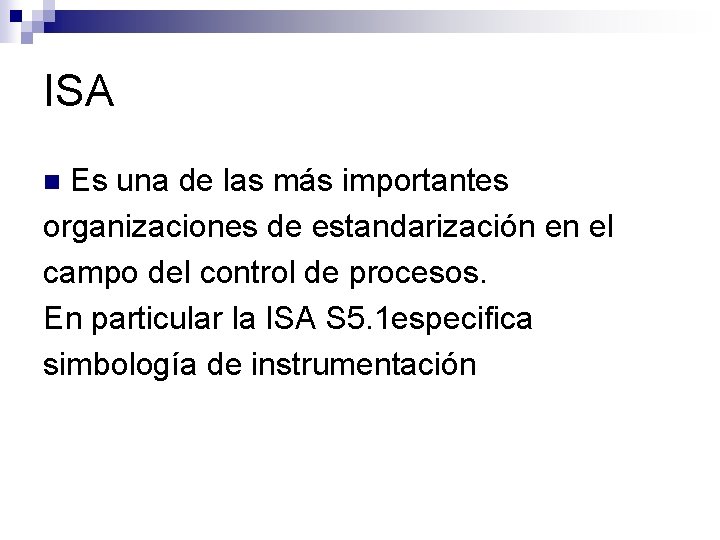

ISA Es una de las más importantes organizaciones de estandarización en el campo del control de procesos. En particular la ISA S 5. 1 especifica simbología de instrumentación n

Simbología ISA Los círculos representan instrumentos de medida individuales. Ej. transmisor.

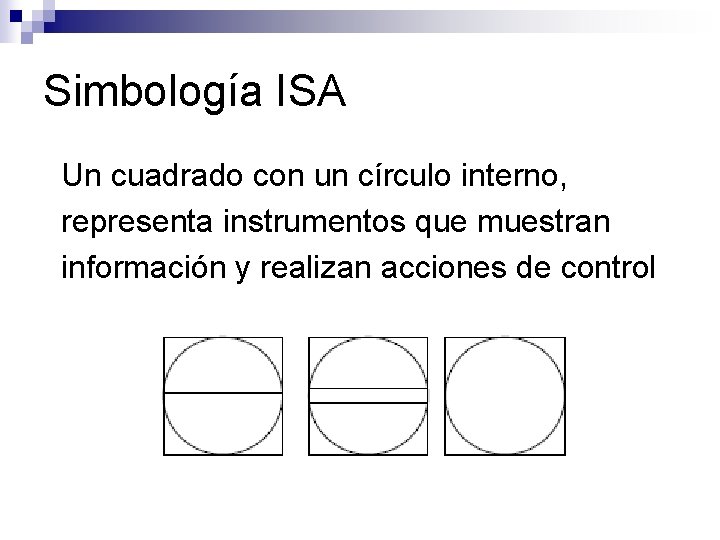

Simbología ISA Un cuadrado con un círculo interno, representa instrumentos que muestran información y realizan acciones de control

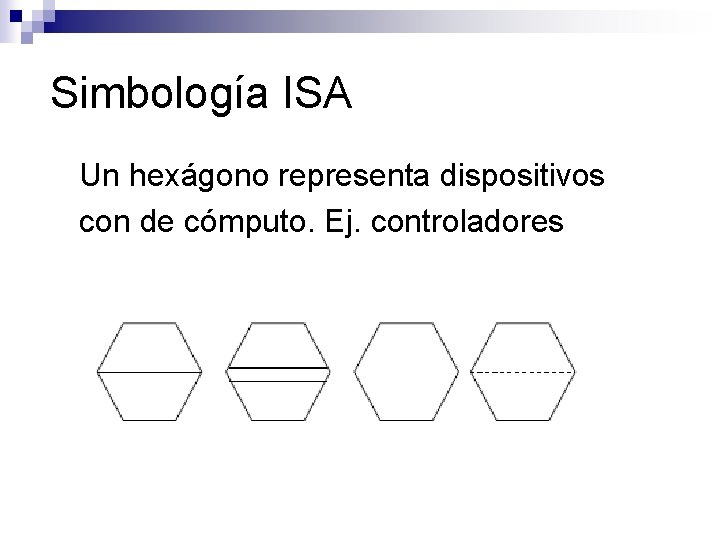

Simbología ISA Un hexágono representa dispositivos con de cómputo. Ej. controladores

Simbología ISA El siguiente símbolo indica PLCs Válvulas con sus respectivos tipos de actuador

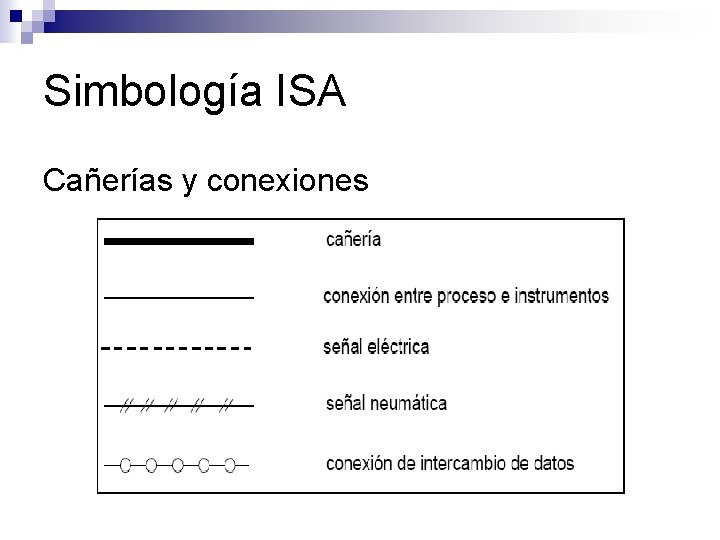

Simbología ISA Cañerías y conexiones

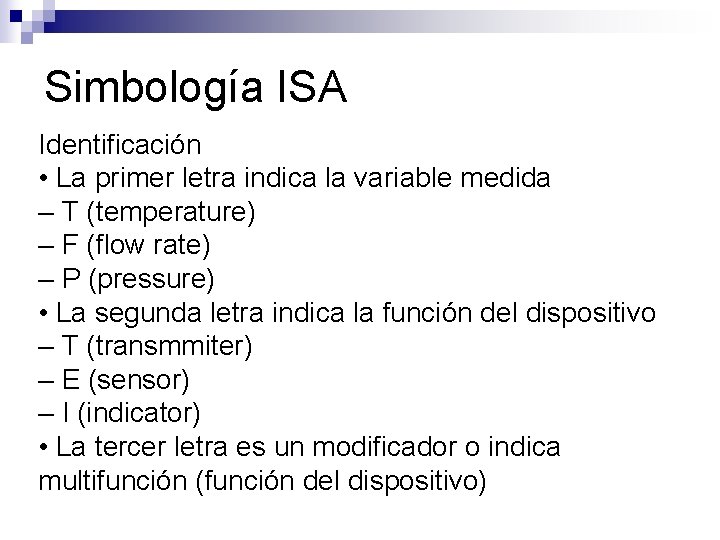

Simbología ISA Identificación • La primer letra indica la variable medida – T (temperature) – F (flow rate) – P (pressure) • La segunda letra indica la función del dispositivo – T (transmmiter) – E (sensor) – I (indicator) • La tercer letra es un modificador o indica multifunción (función del dispositivo)

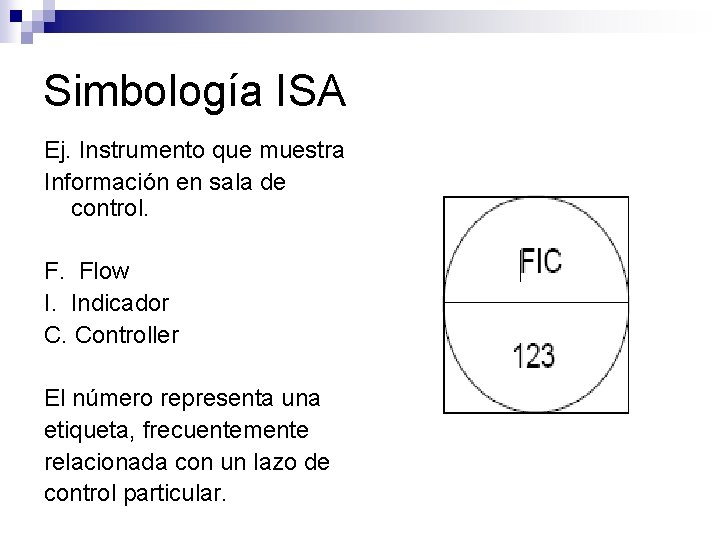

Simbología ISA Ej. Instrumento que muestra Información en sala de control. F. Flow I. Indicador C. Controller El número representa una etiqueta, frecuentemente relacionada con un lazo de control particular.

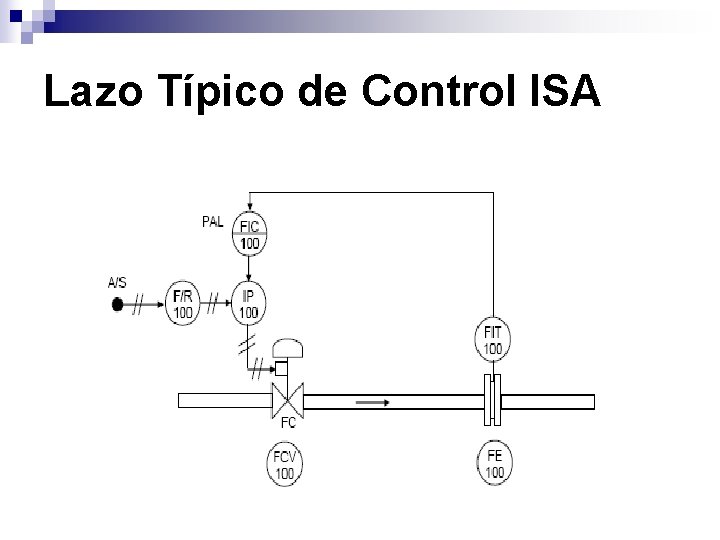

Lazo Típico de Control ISA

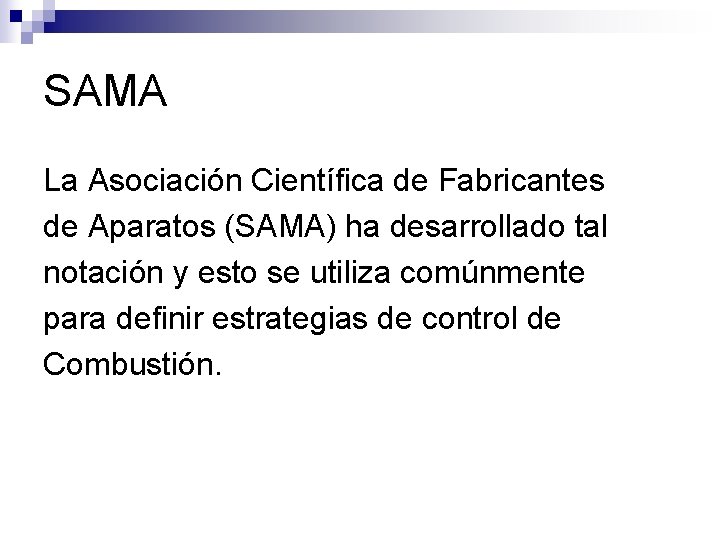

SAMA La Asociación Científica de Fabricantes de Aparatos (SAMA) ha desarrollado tal notación y esto se utiliza comúnmente para definir estrategias de control de Combustión.

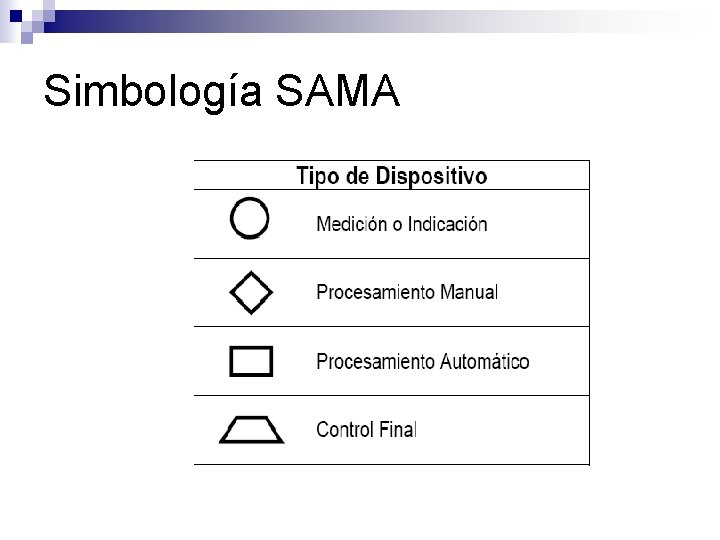

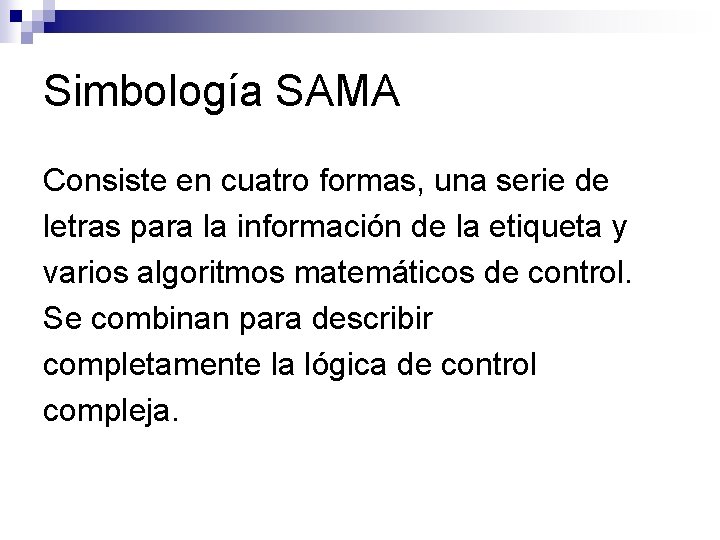

Simbología SAMA Consiste en cuatro formas, una serie de letras para la información de la etiqueta y varios algoritmos matemáticos de control. Se combinan para describir completamente la lógica de control compleja.

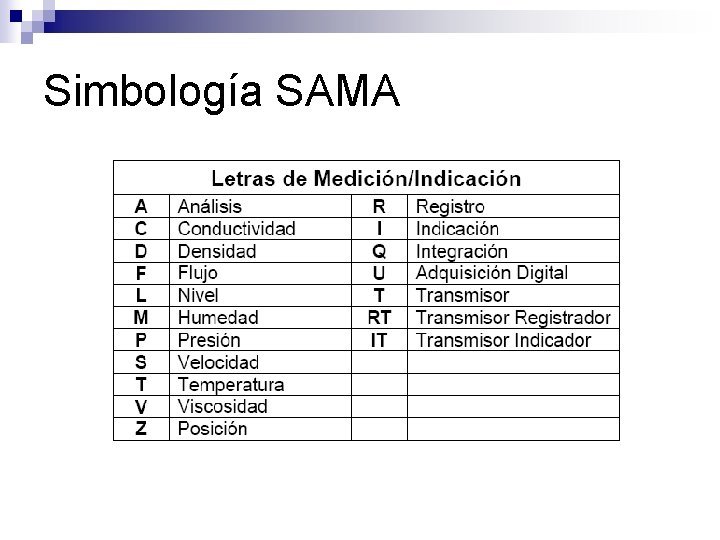

Simbología SAMA

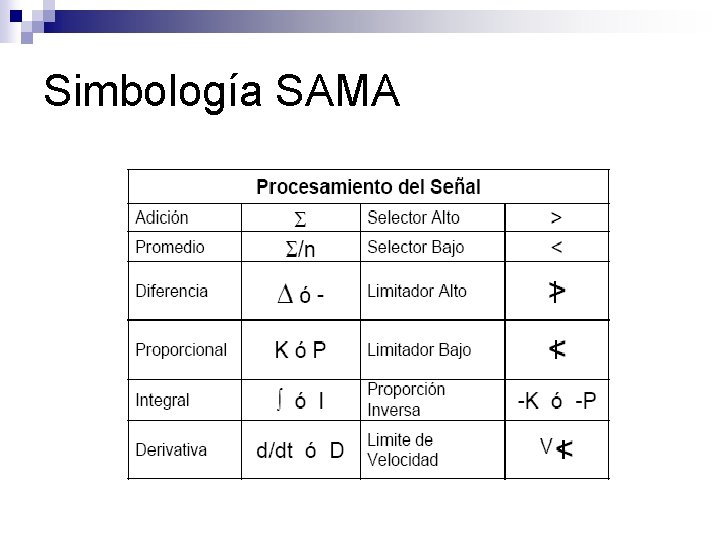

Simbología de SAMA

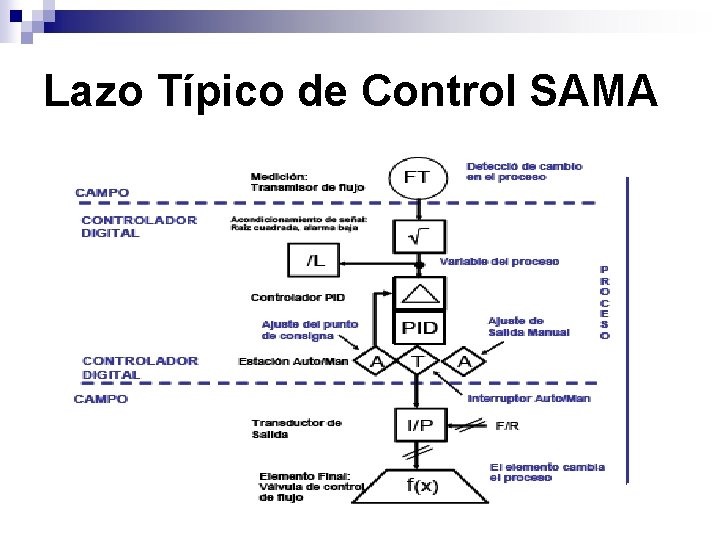

Lazo Típico de Control SAMA
