SIMBA System Informatyczny ds Monitorowania Bada i Analiz

SIMBA System Informatyczny ds. Monitorowania, Badań i Analiz FPZi. S

SIMBA il- 1 -1 Formularz planowania zasięgów i sieci NGA - monitoring Wyloguj FPZi. S

SIMBA Aplikacja umożliwia przygotowanie plików z informacjami o aktualnym zdanie budowy sieci dla każdego projektu w formacie CSV na potrzeby monitoringu il- 1 -1 Wyloguj FPZi. S

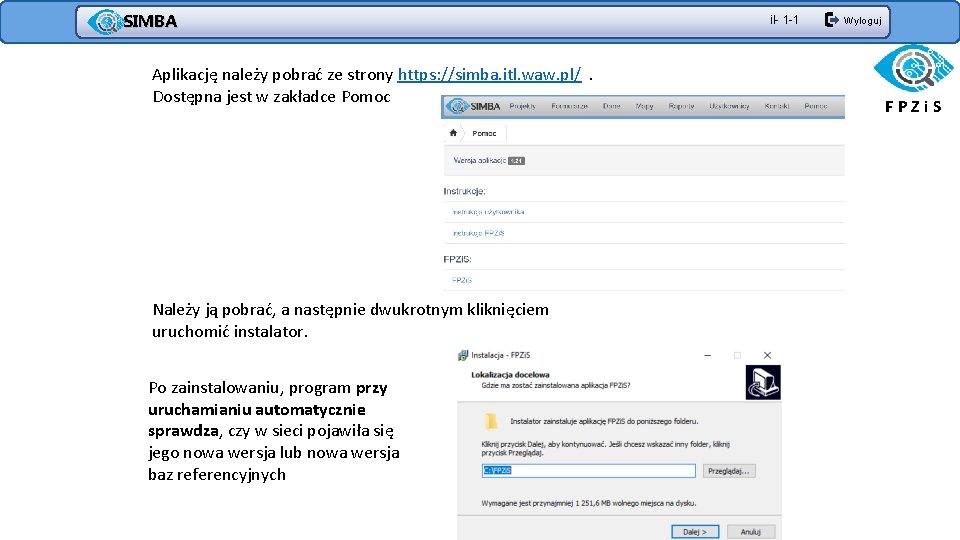

SIMBA Aplikację należy pobrać ze strony https: //simba. itl. waw. pl/. Dostępna jest w zakładce Pomoc Należy ją pobrać, a następnie dwukrotnym kliknięciem uruchomić instalator. Po zainstalowaniu, program przy uruchamianiu automatycznie sprawdza, czy w sieci pojawiła się jego nowa wersja lub nowa wersja baz referencyjnych il- 1 -1 Wyloguj FPZi. S

SIMBA Po uruchomieniu aplikacji należy upewnić się, że w ustawieniach aplikacji wybrany jest odpowiedni konkurs, w ramach którego realizowany jest projekt - nagłówek aplikacji obok nazwy FPZi. S. Zmiany konkursu można dokonać w oknie ustawień il- 1 -1 Wyloguj FPZi. S

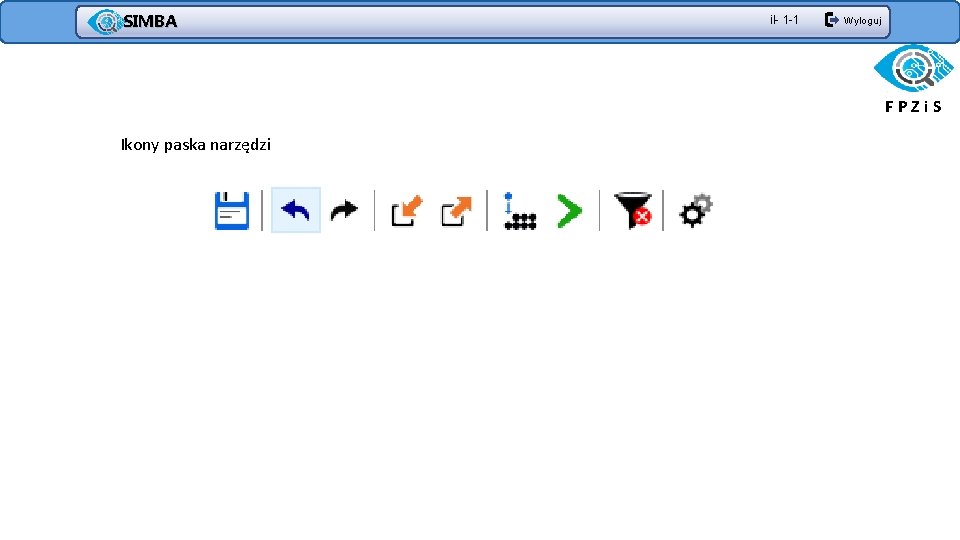

SIMBA il- 1 -1 Wyloguj FPZi. S Ikony paska narzędzi

SIMBA il- 1 -1 Wyloguj Obszar inwestycyjny q dwukrotnie kliknięcie na pierwszy wiersz kolumny Numer obszaru inwestycyjnego, q kliknięcie na strzałkę widoczną po prawej stronie komórki, q wybranie właściwego numeru obszaru z listy.

SIMBA Dane podmiotu q Wymagane jest wprowadzenie informacji do wszystkich kolumn il- 1 -1 Wyloguj

SIMBA il- 1 -1 Wyloguj Węzły własne q Wymagane jest wprowadzenie informacji do wszystkich kolumn: Ø Planowana data oddania do użytkowania węzła, Ø Identyfikator węzła, Ø Obszar i adres budynku lub budowli, w której znajduje się węzeł własny lub współdzielony, Ø Współrzędne WGA 84, Ø Rodzaj węzła, Ø Typ węzła, Ø Status realizacji. Jeżeli węzeł znajduje się poza obszarem miejscowości lub występuje problem z lokalizacją miejscowości, należy podać najbliższą znaną miejscowość

SIMBA il- 1 -1 Wyloguj Budynki w zasięgu sieci Wymagane jest wprowadzenie informacji do wszystkich kolumn: Data podłączenia/objęcia zasięgiem, Identyfikator węzła własnego, Medium i Sieć dostępowa, Przepustowość oferowana, Rejon inwestycyjny

SIMBA il- 1 -1 Wyloguj Rejony inwestycyjne Arkusz Rejony inwestycyjne służy do zdefiniowania rejonów, w których będą przeprowadzane jednocześnie prace budowy sieci

SIMBA Placówki oświatowe Arkusz ten służy do wprowadzenia danych uzupełniających takich jak: Data podłączenia/objęcia zasięgiem, Identyfikator węzła własnego, Medium i Sieć dostępowa, Przepustowość oferowana, Status realizacji. il- 1 -1 Wyloguj

SIMBA il- 1 -1 Wyloguj Wybudowane sieci Arkusz Wybudowane sieci służy do przekazania informacji na temat rodzaju i długości budowanej sieci. W poszczególnych wierszach należ podać długości budowanej sieci w kilometrach (liczba całkowita) dla każdego rodzaju sieci, z podziałem na poszczególne statusy realizacji

SIMBA il- 1 -1 Wskaźniki Wartości Nazwy wskaźnika i Wartości docelowa są automatycznie obliczane i uzupełniane przez system na podstawie danych wprowadzonych przez użytkownika do systemu, po poprawnie wykonanej procedurze walidacji danych Wyloguj

SIMBA Walidacja il- 1 -1 Wyloguj

SIMBA il- 1 -1 Wyloguj Walidacja Status powodzenia walidacji danych, kółko umieszczone w prawym dolnym rogu ekranu przyjmuje następujące stany: Ø szary – dane niezwalidowane – podczas uruchamiania aplikacji, wprowadzania i zapisywa-nia danych, Ø zielony – dane poprawne – procedura walidacji nie wykryła błędów we wprowadzonych danych, dane mogą zostać wyeksportowane, Ø czerwony – dane niepoprawne – procedura walidacji wykryła błędy, dane wymagają po-prawy lub uzupełnienia.

SIMBA il- 1 -1 Eksport i import danych CSV - jeżeli dane są poprawne XLSX – do formatu Excel Wyloguj

SIMBA il- 1 -1 CSV "WSD", "2. 3" - brak w pliku Jeżeli wiersza WSD nie ma w importowanym pliku, aplikacja podczas importu poprosi o wskazanie rodzaju danych Wyloguj

SIMBA XLSX Eksport danych do formatu XLSX możliwy jest bez konieczności wcześniejszej walidacji danych il- 1 -1 Wyloguj

SIMBA Zapisywanie danych. d. B - format bazy danych Plik. CSV Plik. XLSX il- 1 -1 Wyloguj

SIMBA il- 1 -1 Wyloguj Walidator danych. XLSX Excel. d. B. CSV. XLSX FPZi. S Excel. XLSX . CSV

SIMBA il- 1 -1 Wyloguj 1. W zakładce Obszar inwestycyjny, należy dwukrotnie kliknąć w komórkę w pierwszym wierszu kolumny Numer obszaru inwestycyjnego. Należy kliknąć na strzałkę widoczną po prawej stronie komórki, a następnie wybrać właściwy numer obszaru z listy. Komunikat informujący o automatycznym uzupełnieniu danych w arkuszu Budynki w zasięgu sieci należy potwierdzić wybierając opcję Tak. 2. Zakładkę Dane podmiotu należy uzupełnić wpisując wymagane informacje o podmiocie składającym wniosek. 3. Należy uzupełnić zakładkę Rejony inwestycyjne. 4. Należy uzupełnić zakładkę Węzły własne. 5. W zakładkach Budynki w zasięgu sieci należy wypełnić wyłącznie te wiersze, w których deklarowana była realizacja inwestycji. Komórki w pozostałych wierszach należy pozostawić puste. 6. W zakładce Placówki oświatowe należy wypełnić brakujące pola. 7. W zakładce Wybudowane sieci należy podać faktyczną długość sieci w km zgodnie ze stanem realizacji poszczególnych etapów budowy, począwszy od sekcji Budowa kabla światłowodowego i kanalizacji. 8. Następnie należy zapisać dane oraz uruchomić walidację. 9. Jeśli dane są poprawne (w prawym dolnym rogu aplikacji widoczne jest zielone kółko) 10. Jeśli dane nie są poprawne (w prawym dolnym rogu aplikacji widoczne jest czerwone kółko), należy poprawić dane zgodnie z listą błędów widoczną w konsoli błędów w dolnej części okna aplikacji. 11. Wykonać eksport danych do formatu CSV. Zapisany w ten sposób plik opatrzony jest sumą kontrolną.
