SIM Time and Frequency Working Group Meeting (SIM TFWG) Henry Díaz Responsable del Laboratorio de Tiempo y Frecuencia SNM-INDECOPI 29 de Enero del 2015

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio del SNM-INDECOPI - Laboratorio de Longitud y Angulo (LLA). Laboratorio de Fuerza, Torque y Presión (LFP). Laboratorio de Termometría (LT). Laboratorio de Masas (LM). Laboratorio de Volumen y Densidad (LVD). Laboratorio de Electricidad (Energía) (LE). Laboratorio de Acústica (LAC). Laboratorio de Tiempo y Frecuencia (LTF). Laboratorio de AC/DC (LE). Laboratorio de Cintas Métricas (LLA). Laboratorio de Medidores Volumétricos (MVP). Laboratorio de Flujo de Líquidos (LFL). Laboratorio de Masas – M 2 (LM). Laboratorio de Grandes Masas (GM). Laboratorio de Electroquímica (LMQ). Laboratorio de Química Inorgánica (LMQ). Laboratorio de Química Orgánica (LMQ). Laboratorio de Grandes Volúmenes (LVD). Laboratorio de Flujo de Gases (LFG). Laboratorio de Hidrometría (LT).

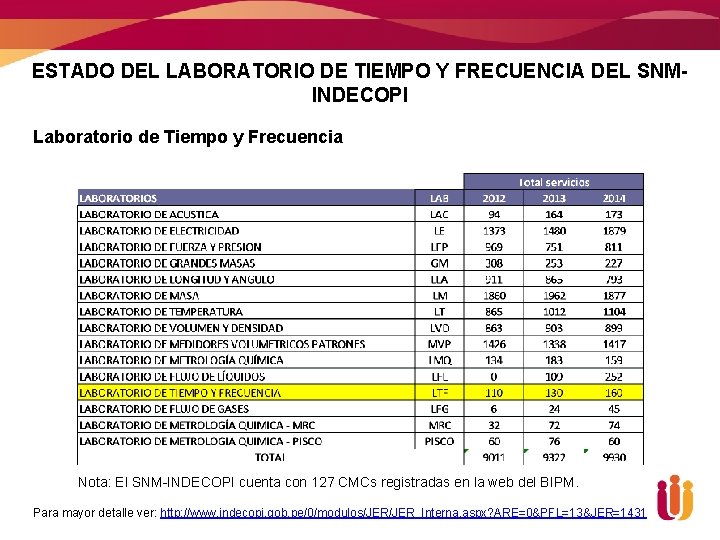

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio de Tiempo y Frecuencia Nota: El SNM-INDECOPI cuenta con 127 CMCs registradas en la web del BIPM. Para mayor detalle ver: http: //www. indecopi. gob. pe/0/modulos/JER_Interna. aspx? ARE=0&PFL=13&JER=1431

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio de Tiempo y Frecuencia Se cuenta con 2 profesionales para realizar los servicios de calibración de: - Contadores de Frecuencia (por base de tiempo). - Generadores de Frecuencia (por base de tiempo). - Cronómetros Digitales (por método de inducción). - Tacómetros Ópticos (por generación de frecuencia). - Estroboscopios (por medición de frecuencia).

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio de Tiempo y Frecuencia Calibración de Cronómetros Digitales Para mayor detalle ver: http: //www. indecopi. gob. pe/repositorioaps/0/13/jer/iv_simp_metr_peru/Henry_Diaz. pdf

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio de Tiempo y Frecuencia Calibración de Tacómetros Ópticos Calibración de Estroboscopios Circuito receptor de impulsos de luz Tacómetro a calibrar Osciloscopio Generador de Frecuencias Estroboscopio a calibrar Diodo emisor de luz Circuito emisor de pulsos de luz Contador de Frecuencias Fuente de alimentación Para mayor detalle ver: http: //www. indecopi. gob. pe/repositorioaps/0/13/jer/cap_v_simposio_metro/Presentacion_HENRY_DIAZ. pdf

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Laboratorio de Tiempo y Frecuencia Otros servicios: - Proporcionar la Hora Nacional a la Marina de Guerra del Perú para brindar la Hora Oficial en el Perú. - Mantener y difundir la Hora Nacional en el país de manera gratuita (por medio de la pagina web de Indecopi). Para mayor detalle ver: http: //www. indecopi. gob. pe/0/modulos/JER_interna. aspx? ARE=0&PFL=13&JER=1143

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Patrón Nacional de Tiempo El patrón nacional de tiempo consiste en un oscilador de Cesio, el cual por medio de un NTP envía la información de la hora al servidor principal de Indecopi para poder diseminar la hora nacional de manera interna como externa. Para mayor detalle ver: http: //www. indecopi. gob. pe/repositorioaps/0/13/jer/patrones/PN_tiempo_2013(1). pdf

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI CMCs del Laboratorio de Tiempo y Frecuencia - Calibración de Cronómetros 1 s a 86 400 s con una incertidumbre de medición de 1 E-07 s/s. - Calibración de Tacómetros ópticos 0, 1 Hz a 4 000 Hz con una incertidumbre de medición de 1 E-07 Hz/Hz. - Calibración de Contadores de frecuencia 0, 1 MHz a 100 MHz con una incertidumbre de medición de 1 E-11 Hz/Hz. - Calibración de Generadores de frecuencia 0, 1 MHz a 100 MHz con una incertidumbre de medición de 1 E-11 Hz/Hz. Para mas detalle ver: http: //kcdb. bipm. org/appendix. C/TF/PE/TF_PE. pdf

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Actividades del Laboratorio de Tiempo y Frecuencia - Participación en la comparación interlaboratorios de cronómetros (2011) “An Interlaboratory Stopwatch Comparison in the SIM Region” (se utilizó el método de inducción). - Participación en el X Semetro 2013 “Calibración de cronómetros digitales por el método de inducción con una incertidumbre de medición ≤ 0, 1 µs/s” (sesión de poster). - Participación en el CPEM 2014 “Calibration of optical tachometers using a generator system of light pulses” (sesión de poster). Para mas detalle ver: http: //tf. nist. gov/sim/papers. htm

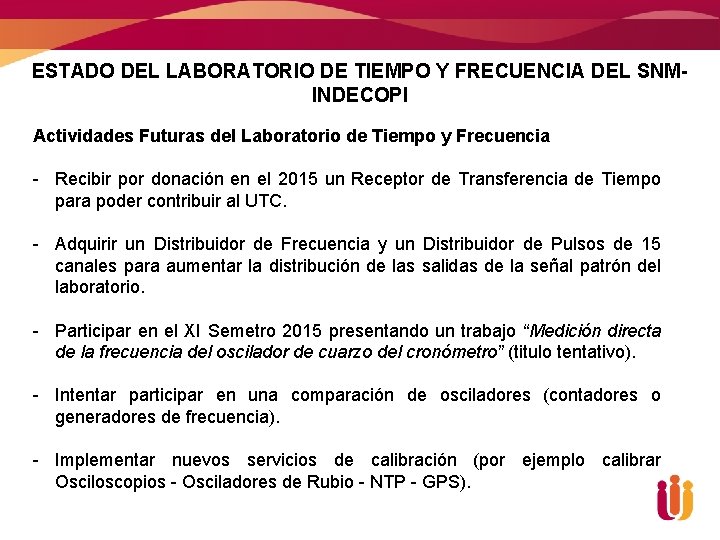

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Actividades Futuras del Laboratorio de Tiempo y Frecuencia - Recibir por donación en el 2015 un Receptor de Transferencia de Tiempo para poder contribuir al UTC. - Adquirir un Distribuidor de Frecuencia y un Distribuidor de Pulsos de 15 canales para aumentar la distribución de las salidas de la señal patrón del laboratorio. - Participar en el XI Semetro 2015 presentando un trabajo “Medición directa de la frecuencia del oscilador de cuarzo del cronómetro” (titulo tentativo). - Intentar participar en una comparación de osciladores (contadores o generadores de frecuencia). - Implementar nuevos servicios de calibración (por ejemplo calibrar Osciloscopios - Osciladores de Rubio - NTP - GPS).

ESTADO DEL LABORATORIO DE TIEMPO Y FRECUENCIA DEL SNMINDECOPI Agradecimientos Agradecemos a CENAMEP por la organización y por dar las facilidades del caso para que se de la reunión. Agradecemos al Grupo de Trabajo de Tiempo y Frecuencia de la Región SIM por su constante apoyo y por su constante disponibilidad para poder asesorarnos en el transcurso de estos años, en especial a NIST (USA), CENAM (México), CENAMEP (Panamá), UTE (Uruguay), INM (Colombia), ICE (Costa Rica).

SNM-INDECOPI Contacto: Henry Diaz hdiaz@indecopi. gob. pe
