Siktmätning i plankorsning. Baserad på TDOK 2014: 0228 5. 0. Tryck mellanslag eller högerpil för att gå vidare. Tryck vänsterpil om du vill backa någonstans i presentationen.

Den här informationen är riktad till dig som är • • • 2 Säkerhetsbesiktningsman Besiktningsansvarig Projektledare underhåll Underhållsingenjör … eller på annat sätt berörd av sikt i plankorsningar. 2020 -11 -30

Därför ska sikten i plankorsningar mätas • Trafikverket behöver veta i hur hög grad siktkraven är uppfyllda. • Trafikverket behöver regelbundet uppdaterade siktdata för att följa upp att vidtagna åtgärder får rätt effekt. • Trafikverket behöver underlag för att besluta om olika åtgärder, till exempel vegetationsröjning eller slopning av plankorsningen. 3 2020 -11 -30

§ Flera dokument styr säkerhetsbesiktningen: • TDOK 2014: 0240 Säkerhetsbesiktning av fasta järnvägsanläggningar • TDOK 2013: 0195 Behörighet som besiktningsansvarig och som säkerhetsbesiktningsman • TDOK 2014: 0228 Plankorsning siktmätning. Detta dokument specificerar hur mätningen ska utföras. Där står att: Ø Närsikt ska mätas i alla plankorsningar. Ø Sikterna ska mätas en gång per kalenderår när det grönskar. Den här presentationen sammanfattar kraven och visar hur du kan uppfylla dem. 4 2020 -11 -30

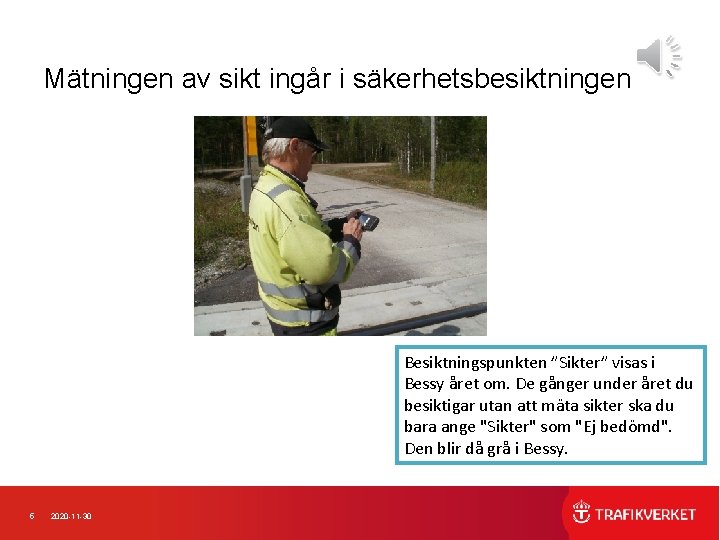

Mätningen av sikt ingår i säkerhetsbesiktningen << Foto med besiktningsman vid plankorsning med Bessy mobile >> Besiktningspunkten ”Sikter” visas i Bessy året om. De gånger under året du besiktigar utan att mäta sikter ska du bara ange "Sikter" som "Ej bedömd". Den blir då grå i Bessy. 5 2020 -11 -30

Du ska använda ett mätinstrument 6 2020 -11 -30

Från dessa positioner mäter du närsikt Siktlinje F-K Siktlinje F-J Siktlinje D -J 7 2020 -11 -30 Siktlinje D-K Siktsträcka

Mät närsikten D-K 416 8 2020 -11 -30 m

Mata in i Bessy Obs banans riktning! Närsikt D-K mäter du alltså 5 meter från närmaste räl, åt höger, med högre km till höger. 9 2020 -11 -30

Mät närsikten D-J 10 2020 -11 -30

Mät närsikten D-J 11 2020 -11 -30

Mät närsikten D-J 12 2020 -11 -30

Siktkravet gäller varje höjd inom 1 -3, 5 m 32 m 355 13 2020 -11 -30 m

Mata in i Bessy 14 2020 -11 -30

Typer av skymmande föremål 15 1 2 3 4 2020 -11 -30

Så ska du ange prioritet • För besiktningsanmärkningar sätter du normalt prioritet enligt din egen bedömning. För anmärkningar som orsakas av skymmande föremål utanför spårområdet ska du dock sätta prioritet B och föreslaget åtgärdsdatum som längst två år framåt i tiden. 16 2020 -11 -30

Mät närsikten på tre meters avstånd i gångfålla I en plankorsning med gångfålla ska du mäta närsikten på 3 meters avstånd från närmaste räl om det är möjligt för en gående att invänta ett passerande tåg från den positionen. I annat fall ska du mäta närsikten 5 meter från närmaste räl. I den här gångfållan går det att stå på 3 meters avstånd. Här ska du alltså mäta inifrån gångfållan på båda sidorna om spåret. Precis som vanligt mäter du 4 närsikter. 17 2020 -11 -30

När du gjort siktmätningen och de andra punkterna i besiktningen av plankorsningen Spara, arkivera och synkronisera. Nu är besiktningen lagrad i Bessy. Sedan överförs siktmätningen automatiskt till IT-systemet för plankorsningar, plkwebb, så att den finns där nästa dag. 18 2020 -11 -30

Frågor eller synpunkter? Kontakta din närmaste chef. Om något inte stämmer i dataunderlaget så ska du göra en BISavvikelse. 19 2020 -11 -30
