SIF1033 Traitement dimage u Sujets Segmentation par seuillage

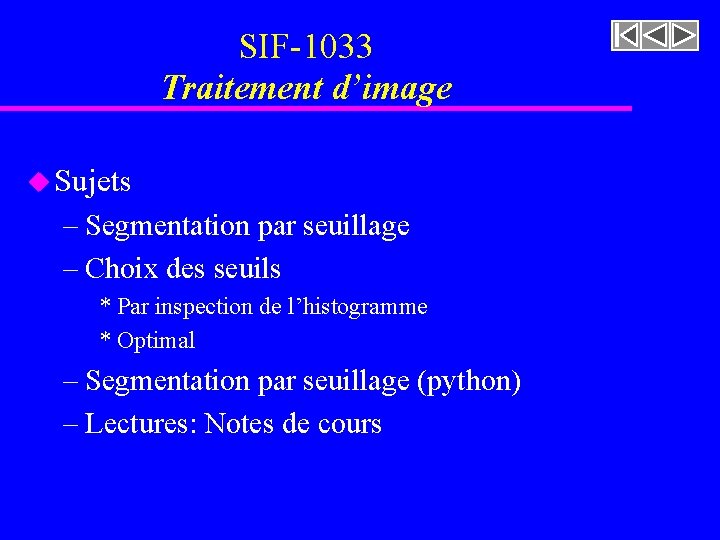

SIF-1033 Traitement d’image u Sujets – Segmentation par seuillage – Choix des seuils * Par inspection de l’histogramme * Optimal – Segmentation par seuillage (python) – Lectures: Notes de cours

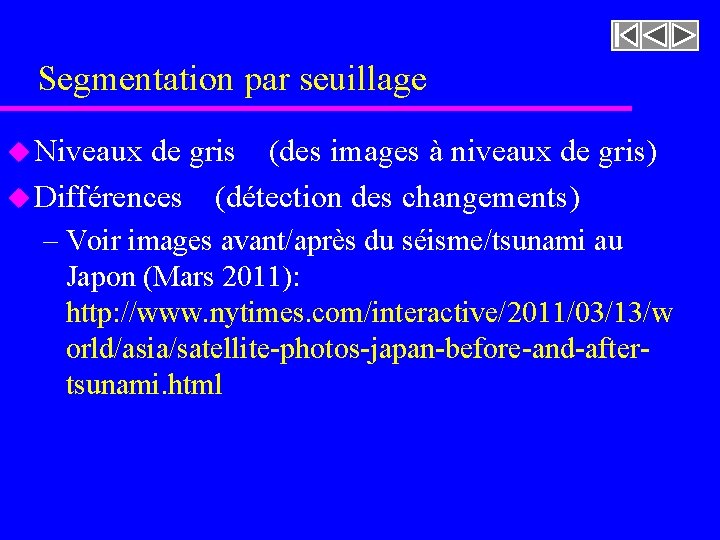

Segmentation par seuillage u Niveaux de gris (des images à niveaux de gris) u Différences (détection des changements) – Voir images avant/après du séisme/tsunami au Japon (Mars 2011): http: //www. nytimes. com/interactive/2011/03/13/w orld/asia/satellite-photos-japan-before-and-aftertsunami. html

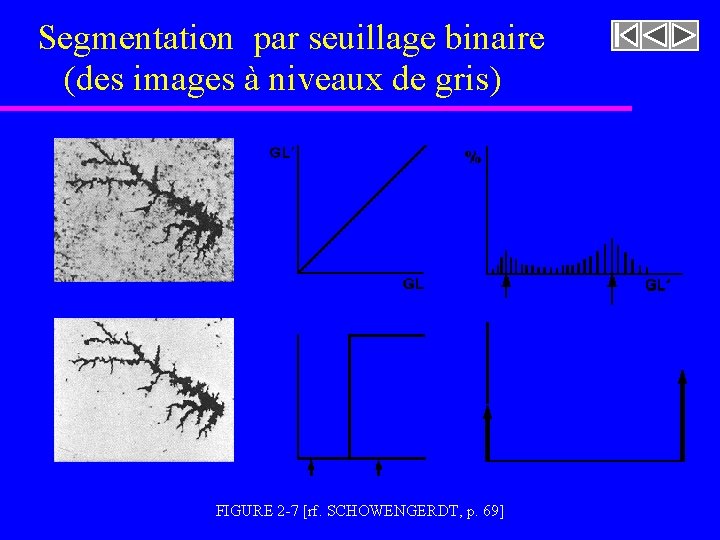

Segmentation par seuillage binaire (des images à niveaux de gris) FIGURE 2 -7 [rf. SCHOWENGERDT, p. 69]

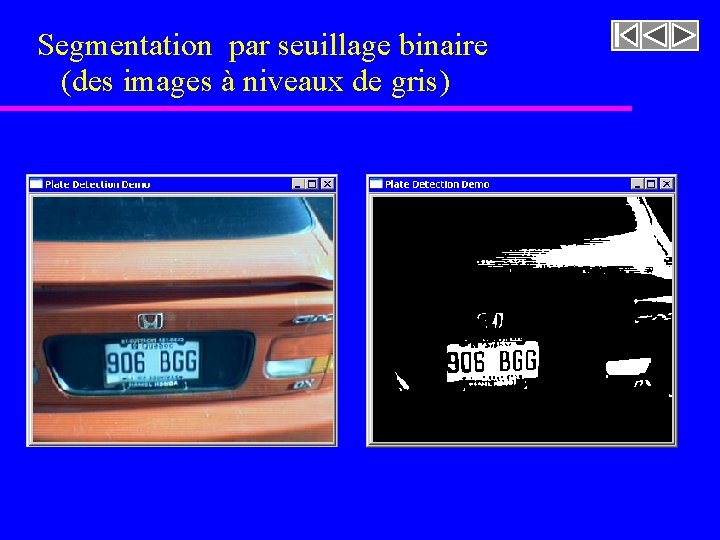

Segmentation par seuillage binaire (des images à niveaux de gris)

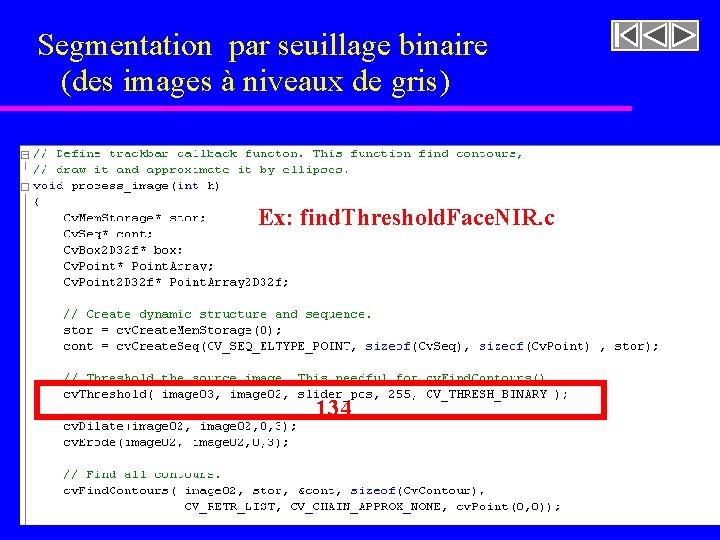

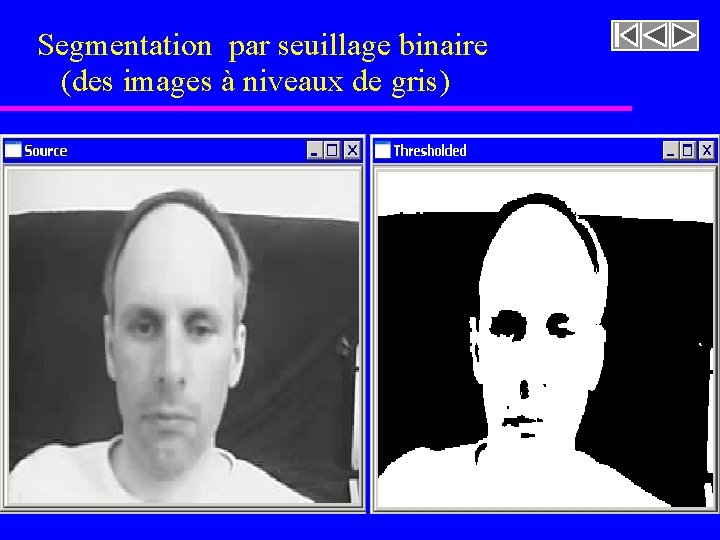

Segmentation par seuillage binaire (des images à niveaux de gris) Ex: find. Threshold. Face. NIR. c 134

Segmentation par seuillage binaire (des images à niveaux de gris)

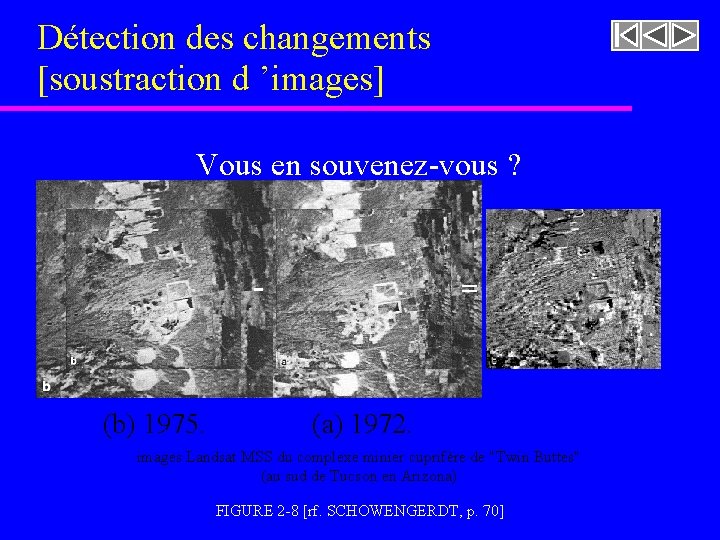

Détection des changements [soustraction d ’images] Vous en souvenez-vous ? - = (b) 1975. (a) 1972. images Landsat MSS du complexe minier cuprifère de "Twin Buttes" (au sud de Tucson en Arizona) FIGURE 2 -8 [rf. SCHOWENGERDT, p. 70]

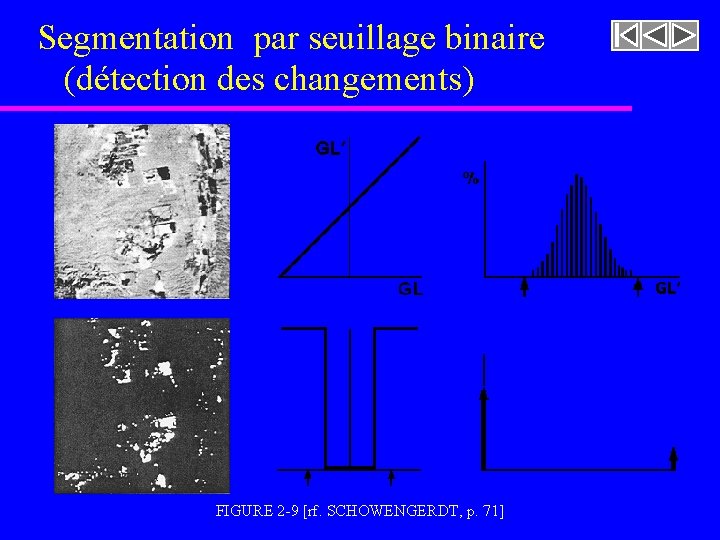

Segmentation par seuillage binaire (détection des changements) FIGURE 2 -9 [rf. SCHOWENGERDT, p. 71]

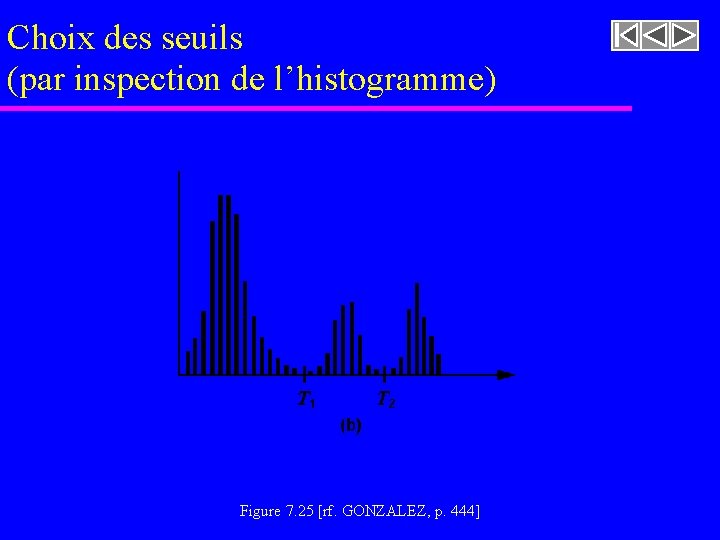

Choix des seuils (par inspection de l’histogramme) Figure 7. 25 [rf. GONZALEZ, p. 444]

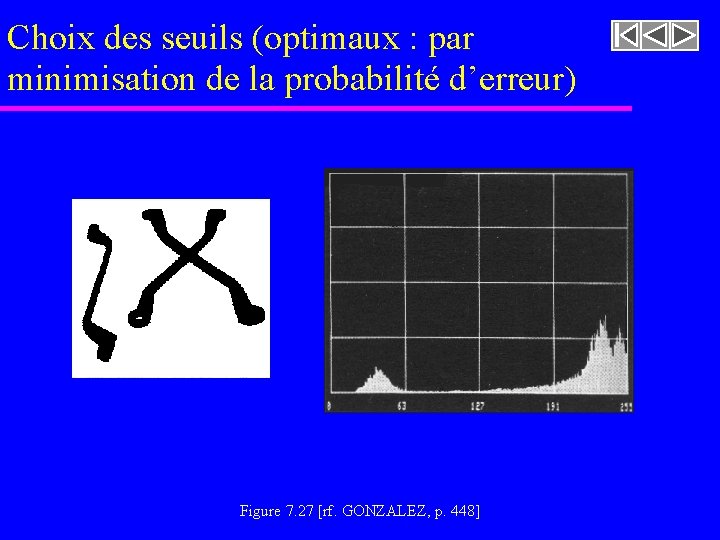

Choix des seuils (optimaux : par minimisation de la probabilité d’erreur) Figure 7. 27 [rf. GONZALEZ, p. 448]

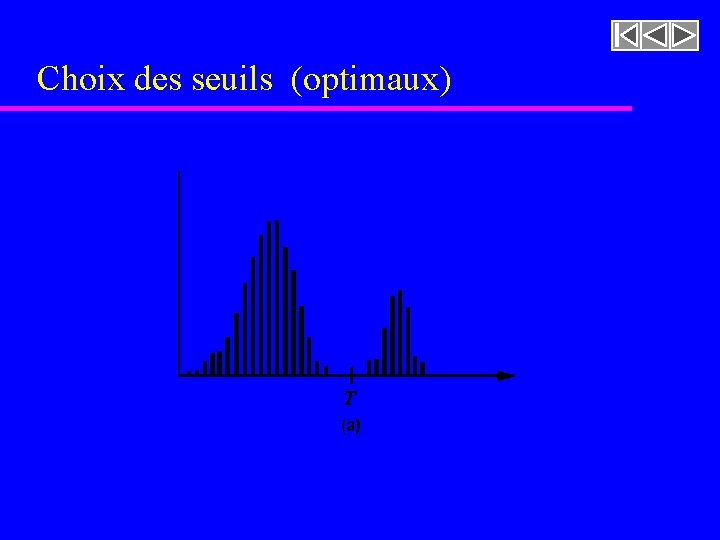

Choix des seuils (optimaux)

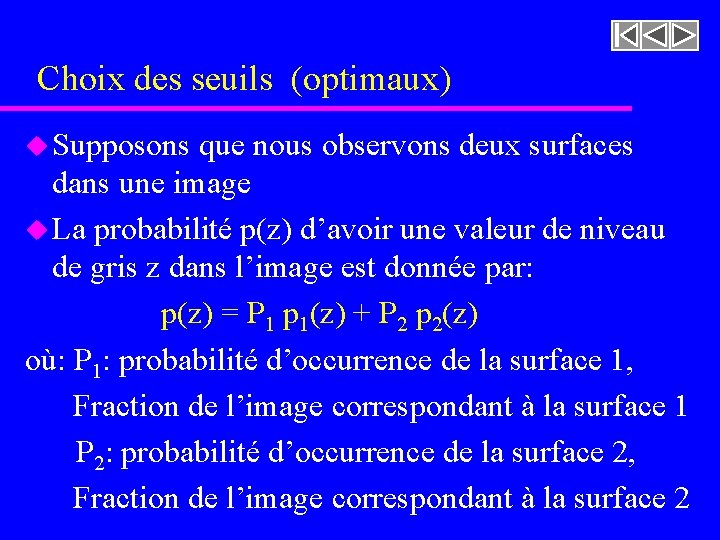

Choix des seuils (optimaux) u Supposons que nous observons deux surfaces dans une image u La probabilité p(z) d’avoir une valeur de niveau de gris z dans l’image est donnée par: p(z) = P 1 p 1(z) + P 2 p 2(z) où: P 1: probabilité d’occurrence de la surface 1, Fraction de l’image correspondant à la surface 1 P 2: probabilité d’occurrence de la surface 2, Fraction de l’image correspondant à la surface 2

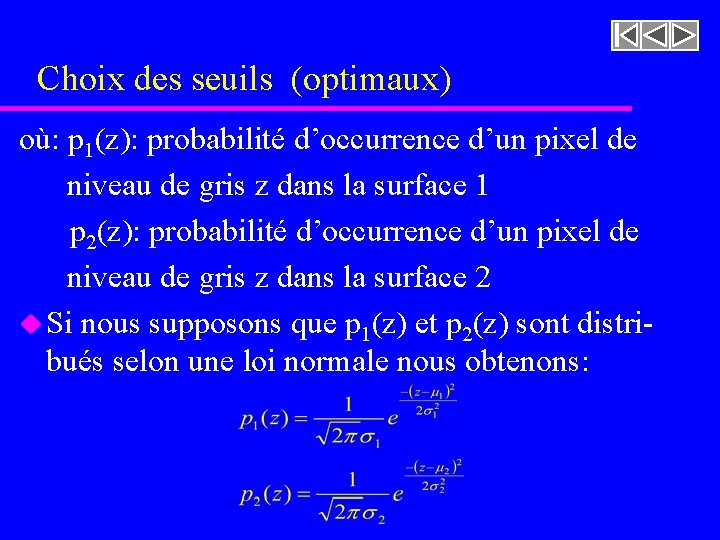

Choix des seuils (optimaux) où: p 1(z): probabilité d’occurrence d’un pixel de niveau de gris z dans la surface 1 p 2(z): probabilité d’occurrence d’un pixel de niveau de gris z dans la surface 2 u Si nous supposons que p 1(z) et p 2(z) sont distribués selon une loi normale nous obtenons:

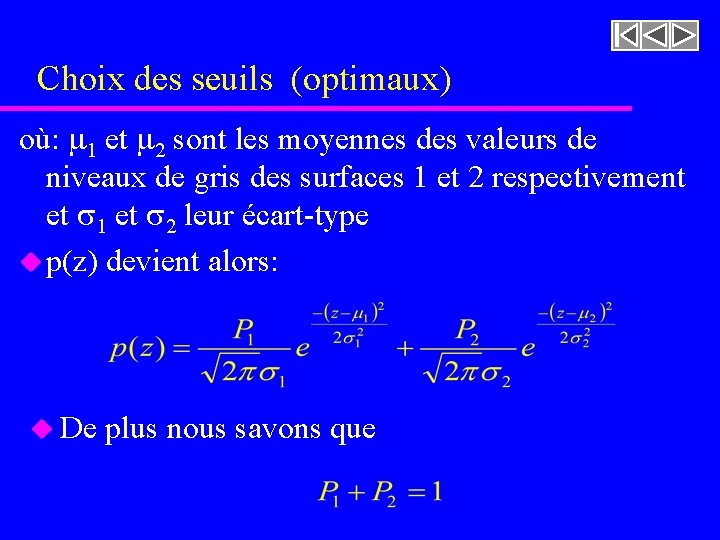

Choix des seuils (optimaux) où: 1 et 2 sont les moyennes des valeurs de niveaux de gris des surfaces 1 et 2 respectivement et 1 et 2 leur écart-type u p(z) devient alors: u De plus nous savons que

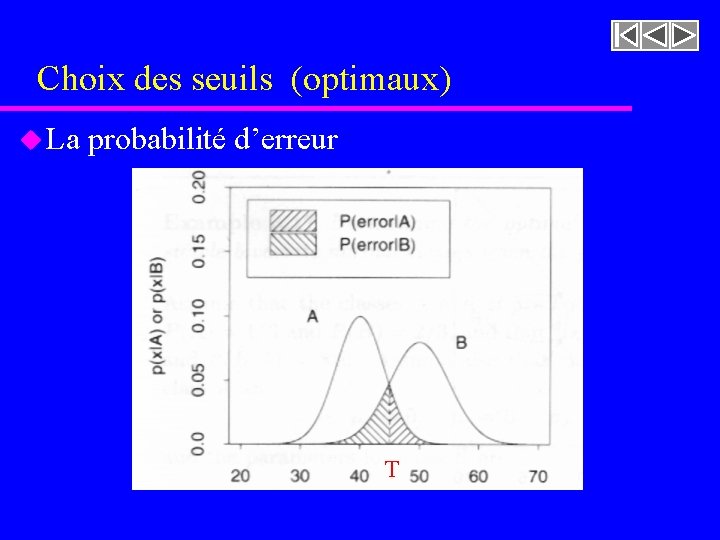

Choix des seuils (optimaux) u La probabilité d’erreur T

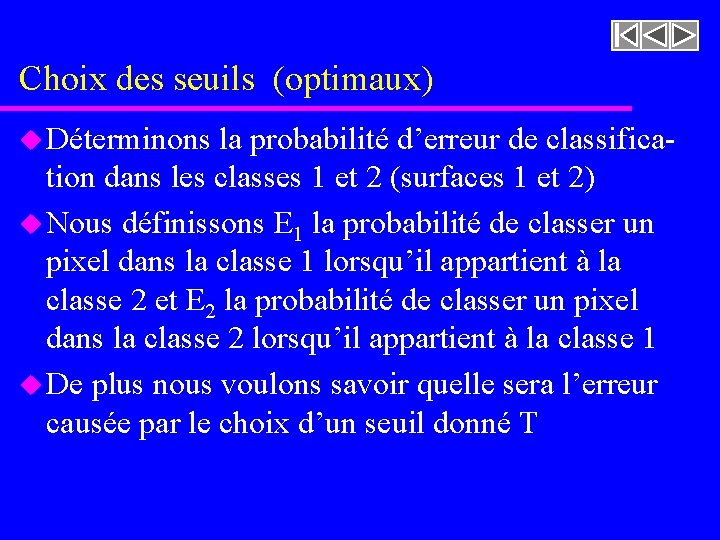

Choix des seuils (optimaux) u Déterminons la probabilité d’erreur de classifica- tion dans les classes 1 et 2 (surfaces 1 et 2) u Nous définissons E 1 la probabilité de classer un pixel dans la classe 1 lorsqu’il appartient à la classe 2 et E 2 la probabilité de classer un pixel dans la classe 2 lorsqu’il appartient à la classe 1 u De plus nous voulons savoir quelle sera l’erreur causée par le choix d’un seuil donné T

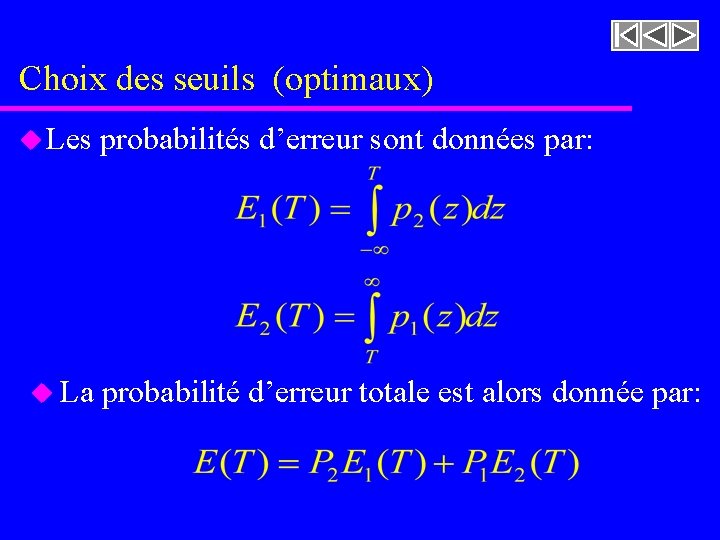

Choix des seuils (optimaux) u Les probabilités d’erreur sont données par: u La probabilité d’erreur totale est alors donnée par:

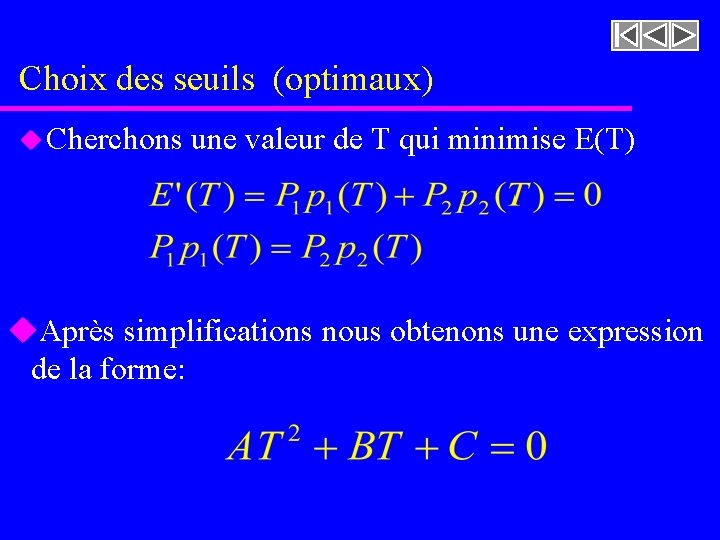

Choix des seuils (optimaux) u Cherchons une valeur de T qui minimise E(T) u. Après simplifications nous obtenons une expression de la forme:

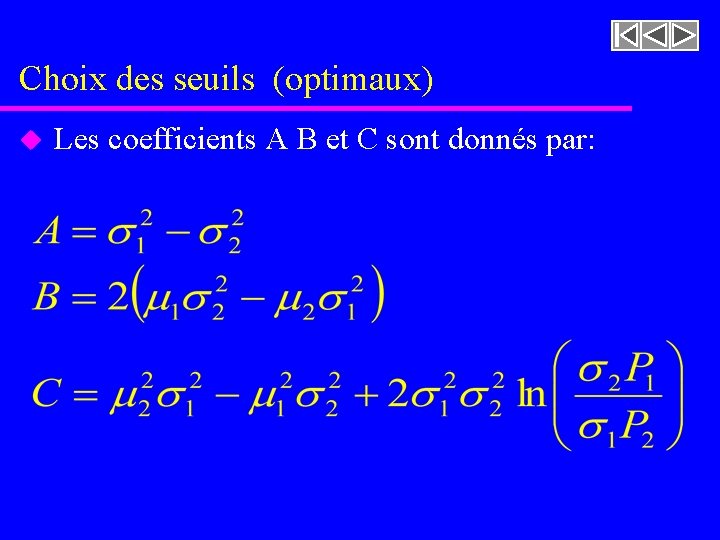

Choix des seuils (optimaux) u Les coefficients A B et C sont donnés par:

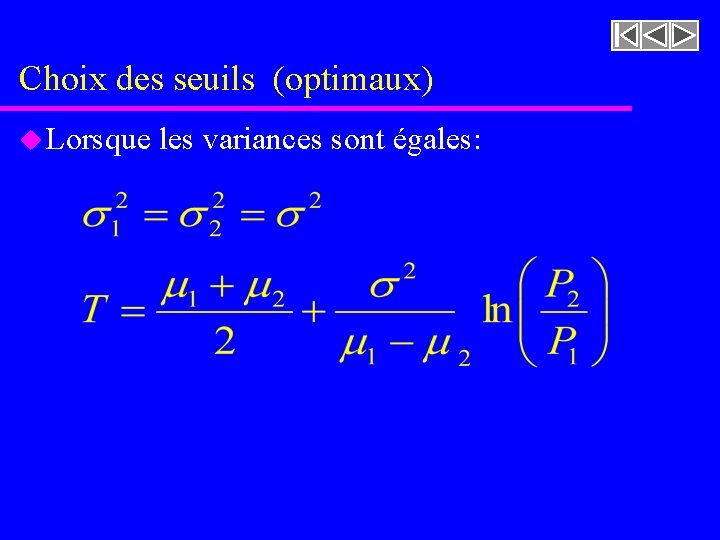

Choix des seuils (optimaux) u Lorsque les variances sont égales:

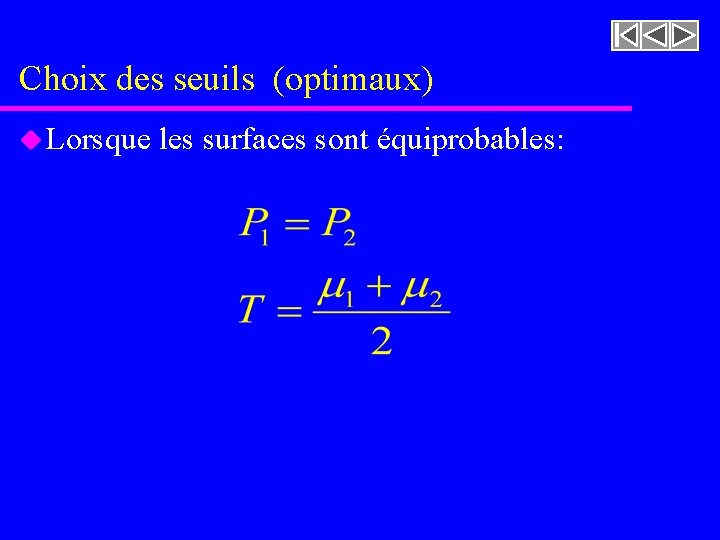

Choix des seuils (optimaux) u Lorsque les surfaces sont équiprobables:

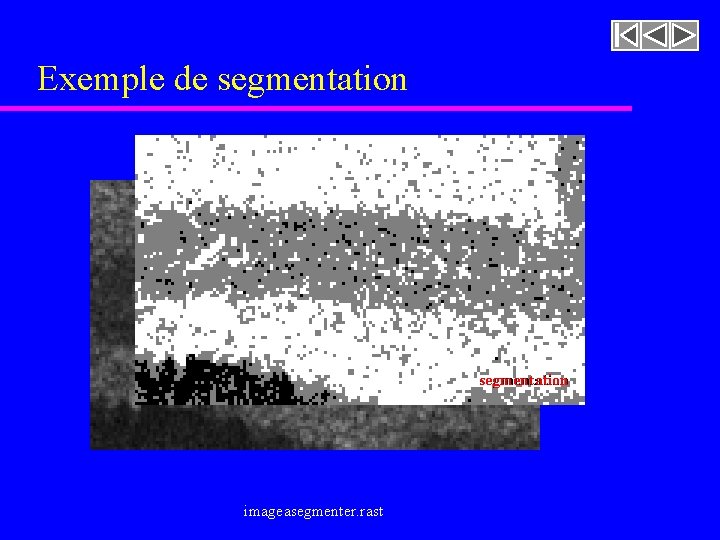

Exemple de segmentation imageasegmenter. rast

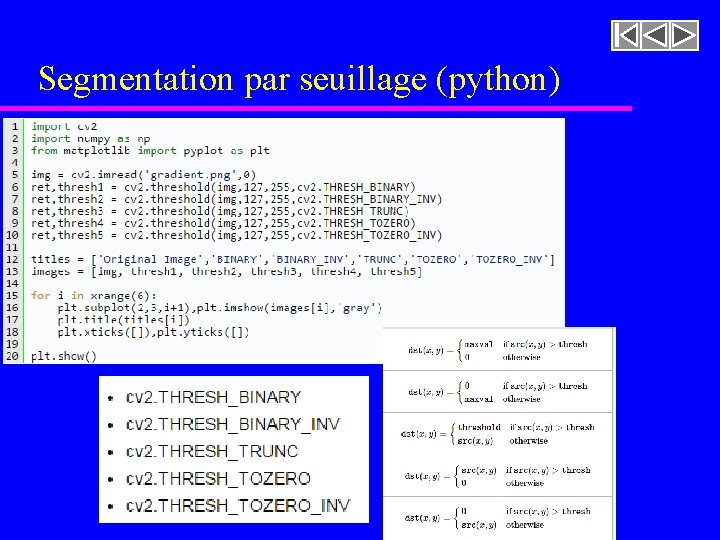

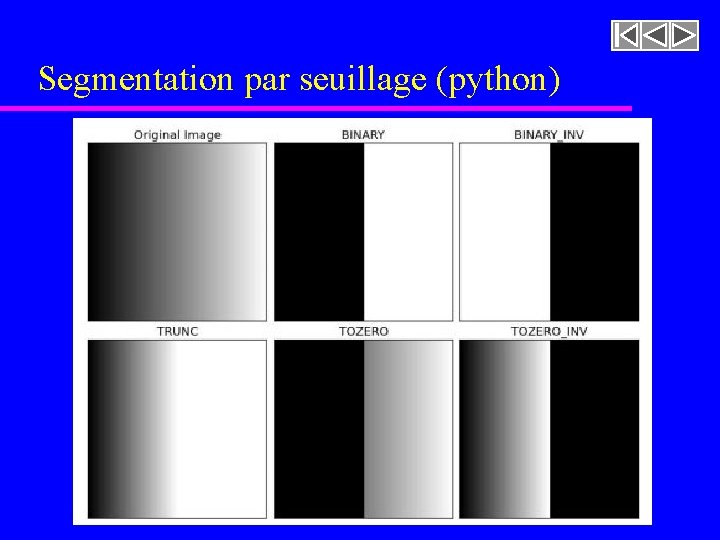

Segmentation par seuillage (python)

Segmentation par seuillage (python)

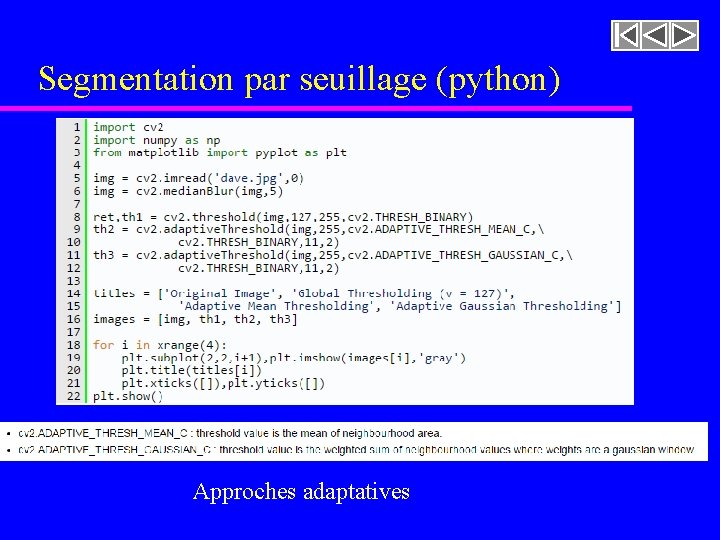

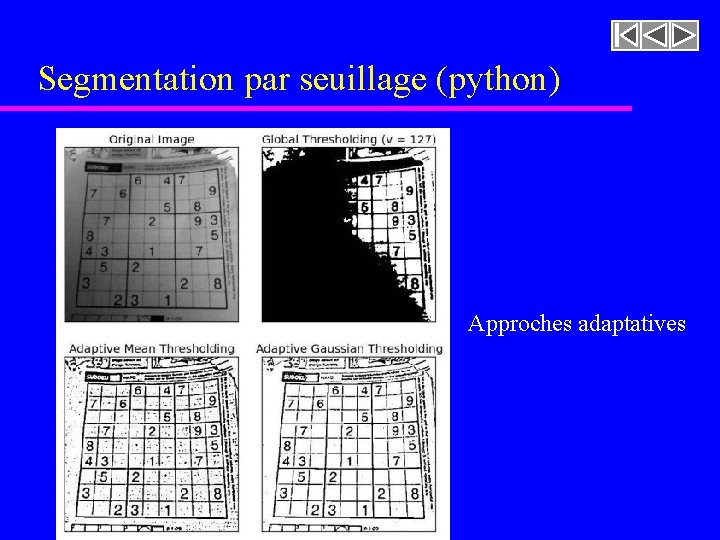

Segmentation par seuillage (python) Approches adaptatives

Segmentation par seuillage (python) Approches adaptatives

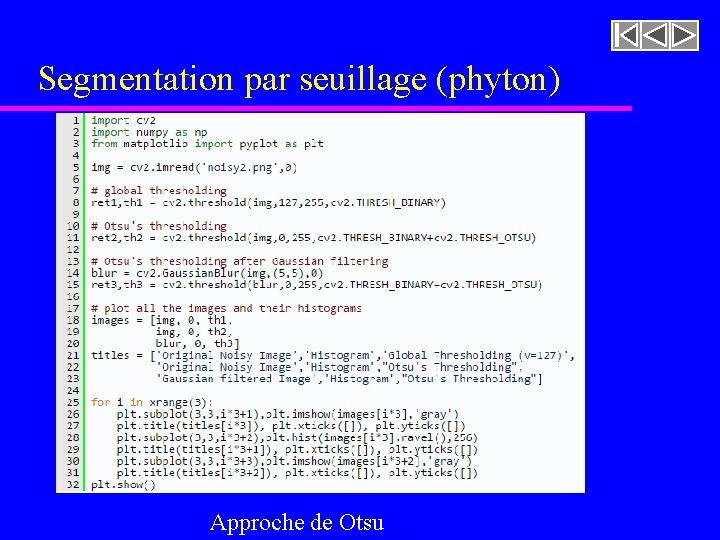

Segmentation par seuillage (phyton) Approche de Otsu

Segmentation par seuillage (python)

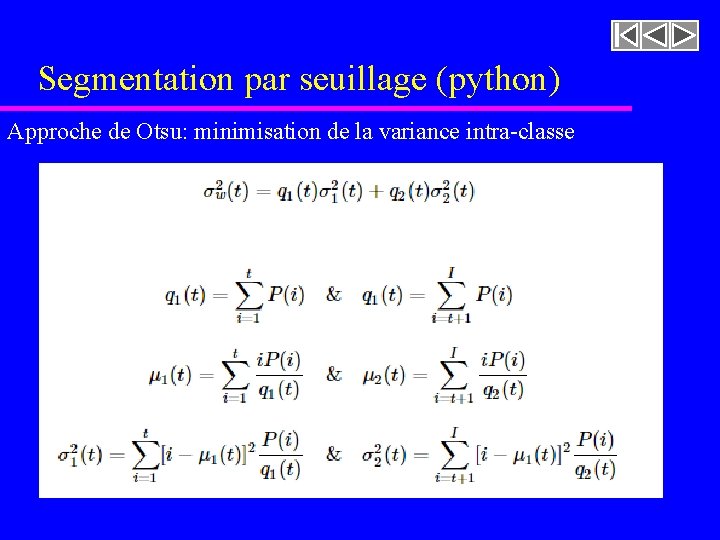

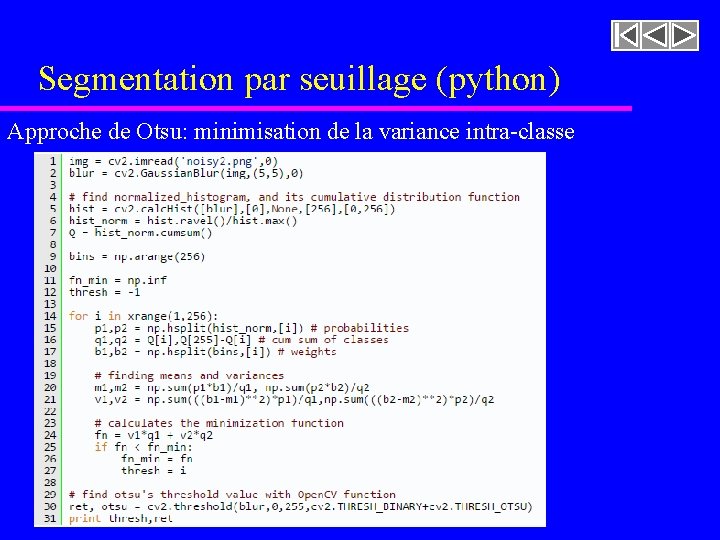

Segmentation par seuillage (python) Approche de Otsu: minimisation de la variance intra-classe

Segmentation par seuillage (python) Approche de Otsu: minimisation de la variance intra-classe

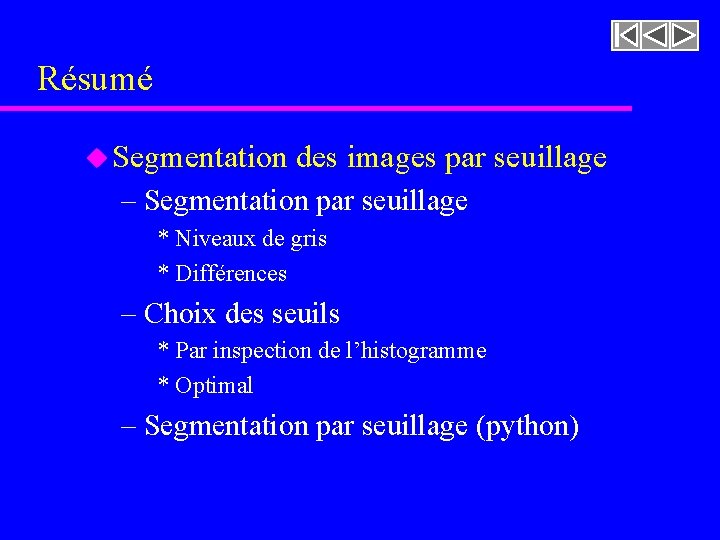

Résumé u Segmentation des images par seuillage – Segmentation par seuillage * Niveaux de gris * Différences – Choix des seuils * Par inspection de l’histogramme * Optimal – Segmentation par seuillage (python)
