Siemens Freizeit Gemeinschaft Bergfreunde Mnchen Karte und Kompass
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

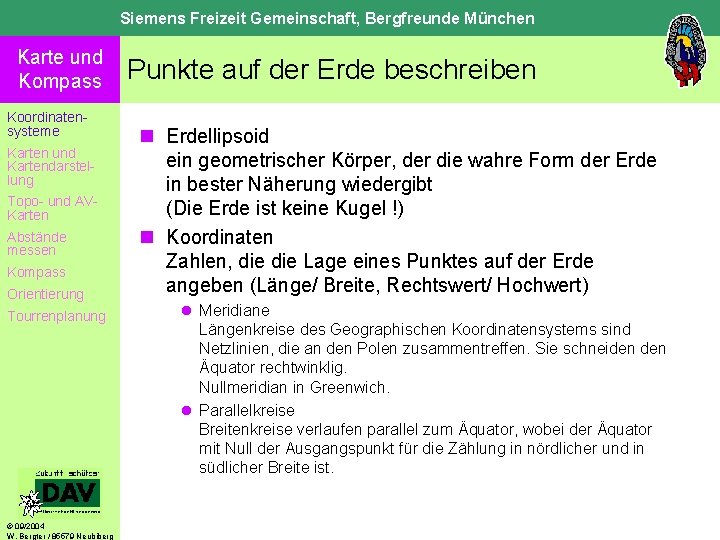

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Punkte auf der Erde beschreiben n Erdellipsoid ein geometrischer Körper, der die wahre Form der Erde in bester Näherung wiedergibt (Die Erde ist keine Kugel !) n Koordinaten Zahlen, die Lage eines Punktes auf der Erde angeben (Länge/ Breite, Rechtswert/ Hochwert) l Meridiane Längenkreise des Geographischen Koordinatensystems sind Netzlinien, die an den Polen zusammentreffen. Sie schneiden Äquator rechtwinklig. Nullmeridian in Greenwich. l Parallelkreise Breitenkreise verlaufen parallel zum Äquator, wobei der Äquator mit Null der Ausgangspunkt für die Zählung in nördlicher und in südlicher Breite ist.

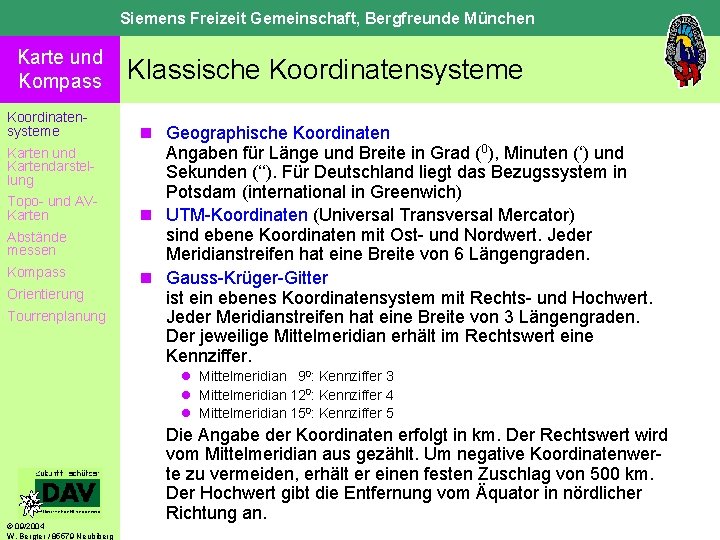

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Klassische Koordinatensysteme n Geographische Koordinaten Angaben für Länge und Breite in Grad (0), Minuten (‘) und Sekunden (‘‘). Für Deutschland liegt das Bezugssystem in Potsdam (international in Greenwich) n UTM-Koordinaten (Universal Transversal Mercator) sind ebene Koordinaten mit Ost- und Nordwert. Jeder Meridianstreifen hat eine Breite von 6 Längengraden. n Gauss-Krüger-Gitter ist ein ebenes Koordinatensystem mit Rechts- und Hochwert. Jeder Meridianstreifen hat eine Breite von 3 Längengraden. Der jeweilige Mittelmeridian erhält im Rechtswert eine Kennziffer. l Mittelmeridian 90: Kennziffer 3 l Mittelmeridian 120: Kennziffer 4 l Mittelmeridian 150: Kennziffer 5 © 09/2004 W. Bergter / 85579 Neubiberg Die Angabe der Koordinaten erfolgt in km. Der Rechtswert wird vom Mittelmeridian aus gezählt. Um negative Koordinatenwerte zu vermeiden, erhält er einen festen Zuschlag von 500 km. Der Hochwert gibt die Entfernung vom Äquator in nördlicher Richtung an.

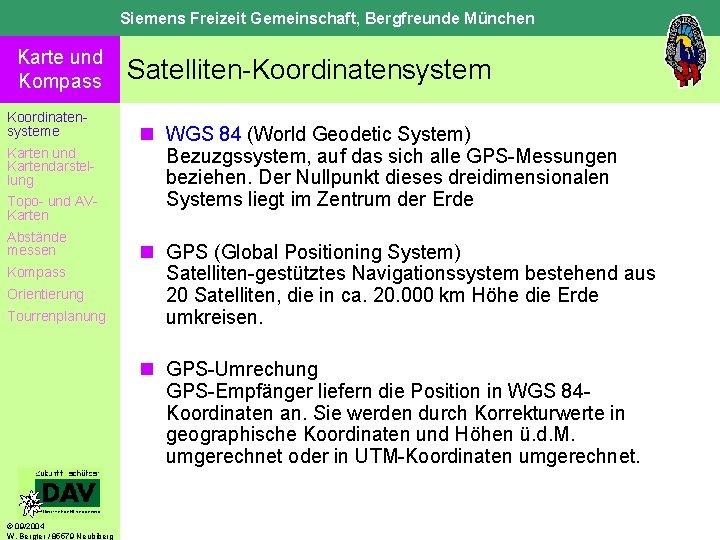

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Satelliten-Koordinatensystem n WGS 84 (World Geodetic System) Bezuzgssystem, auf das sich alle GPS-Messungen beziehen. Der Nullpunkt dieses dreidimensionalen Systems liegt im Zentrum der Erde n GPS (Global Positioning System) Satelliten-gestütztes Navigationssystem bestehend aus 20 Satelliten, die in ca. 20. 000 km Höhe die Erde umkreisen. n GPS-Umrechung GPS-Empfänger liefern die Position in WGS 84 Koordinaten an. Sie werden durch Korrekturwerte in geographische Koordinaten und Höhen ü. d. M. umgerechnet oder in UTM-Koordinaten umgerechnet. © 09/2004 W. Bergter / 85579 Neubiberg

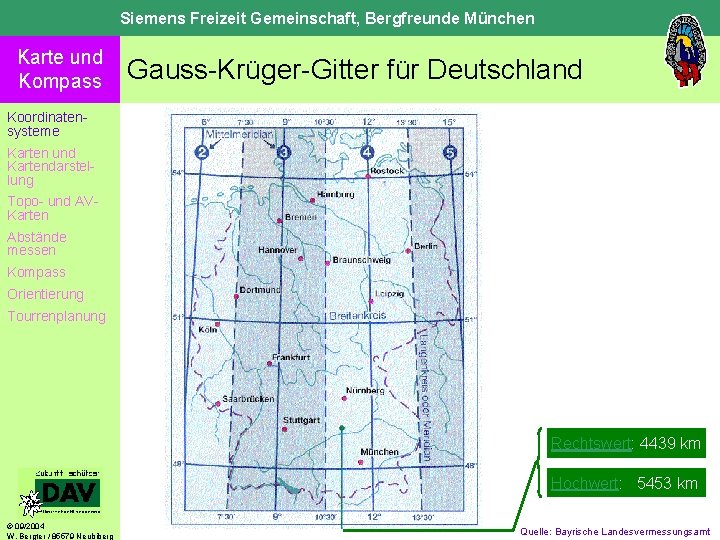

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Gauss-Krüger-Gitter für Deutschland Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Rechtswert: 4439 km Hochwert: 5453 km © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

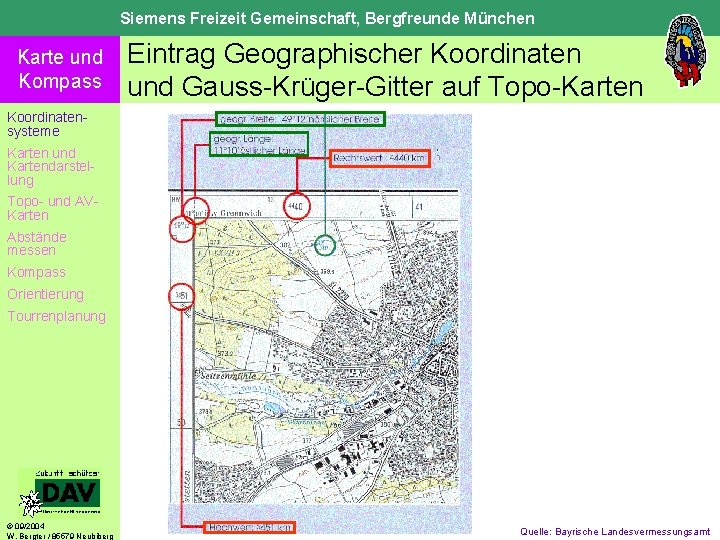

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Eintrag Geographischer Koordinaten und Gauss-Krüger-Gitter auf Topo-Karten Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

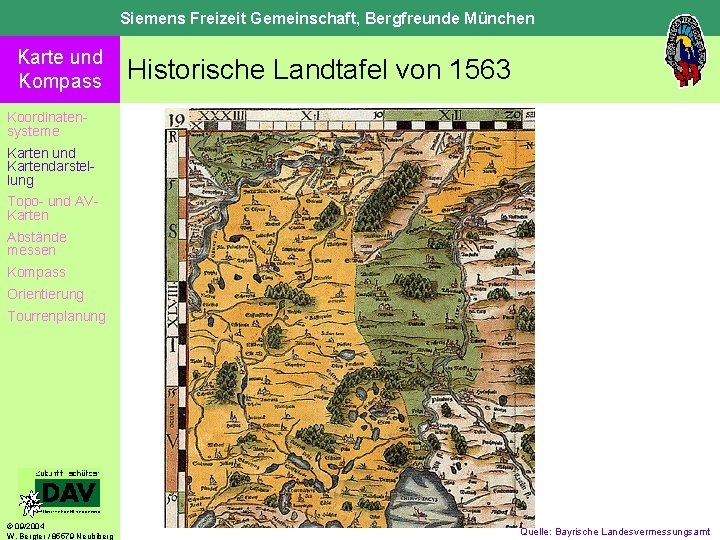

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Historische Landtafel von 1563 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

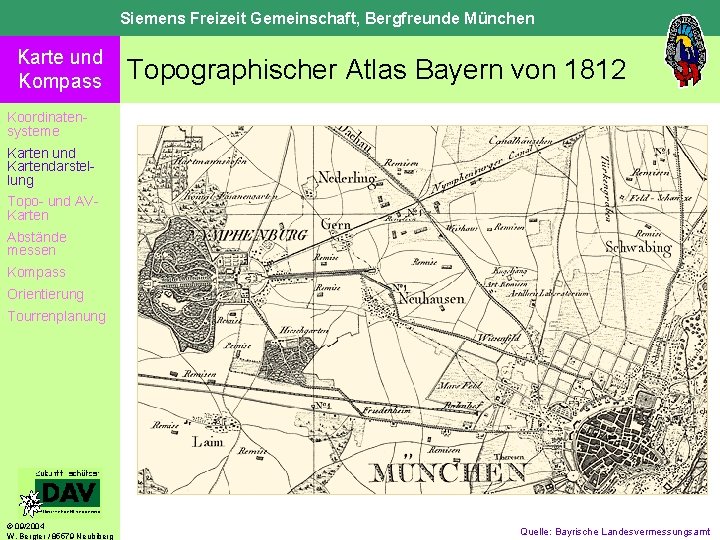

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographischer Atlas Bayern von 1812 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

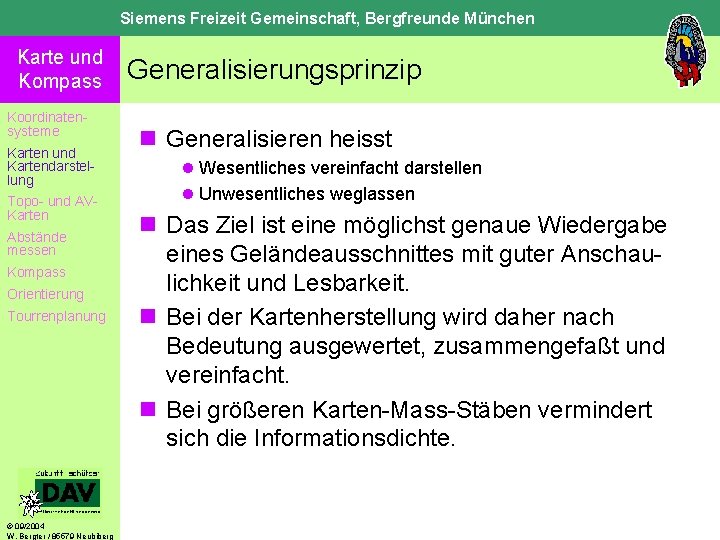

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Generalisierungsprinzip n Generalisieren heisst l Wesentliches vereinfacht darstellen l Unwesentliches weglassen n Das Ziel ist eine möglichst genaue Wiedergabe eines Geländeausschnittes mit guter Anschaulichkeit und Lesbarkeit. n Bei der Kartenherstellung wird daher nach Bedeutung ausgewertet, zusammengefaßt und vereinfacht. n Bei größeren Karten-Mass-Stäben vermindert sich die Informationsdichte.

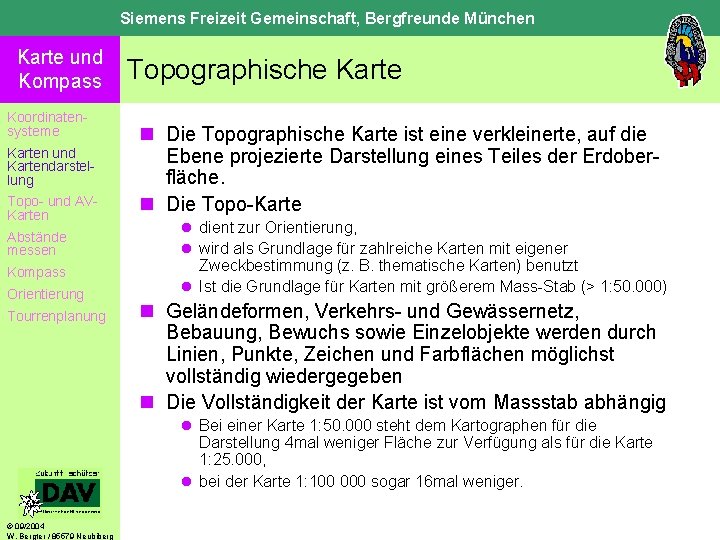

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Topographische Karte n Die Topographische Karte ist eine verkleinerte, auf die Ebene projezierte Darstellung eines Teiles der Erdoberfläche. n Die Topo-Karte l dient zur Orientierung, l wird als Grundlage für zahlreiche Karten mit eigener Zweckbestimmung (z. B. thematische Karten) benutzt l Ist die Grundlage für Karten mit größerem Mass-Stab (> 1: 50. 000) n Geländeformen, Verkehrs- und Gewässernetz, Bebauung, Bewuchs sowie Einzelobjekte werden durch Linien, Punkte, Zeichen und Farbflächen möglichst vollständig wiedergegeben n Die Vollständigkeit der Karte ist vom Massstab abhängig l Bei einer Karte 1: 50. 000 steht dem Kartographen für die Darstellung 4 mal weniger Fläche zur Verfügung als für die Karte 1: 25. 000, l bei der Karte 1: 100 000 sogar 16 mal weniger. © 09/2004 W. Bergter / 85579 Neubiberg

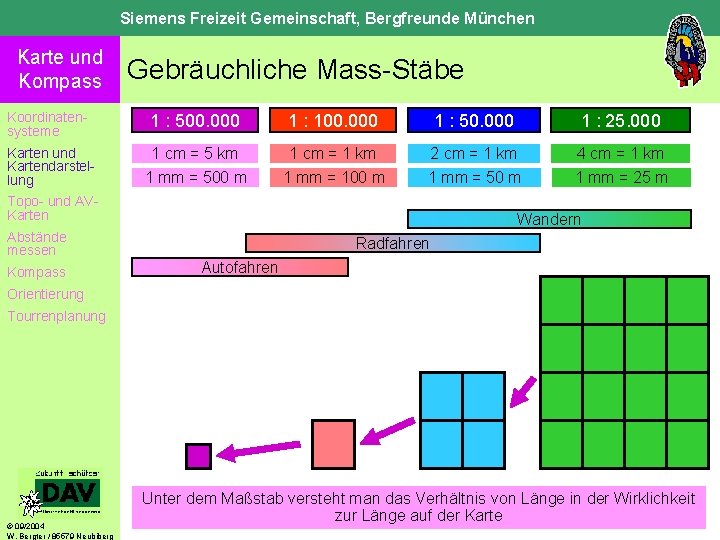

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Gebräuchliche Mass-Stäbe Koordinatensysteme 1 : 500. 000 1 : 100. 000 1 : 50. 000 1 : 25. 000 Karten und Kartendarstellung 1 cm = 5 km 1 mm = 500 m 1 cm = 1 km 1 mm = 100 m 2 cm = 1 km 1 mm = 50 m 4 cm = 1 km 1 mm = 25 m Topo- und AVKarten Wandern Abstände messen Kompass Radfahren Autofahren Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Unter dem Maßstab versteht man das Verhältnis von Länge in der Wirklichkeit zur Länge auf der Karte

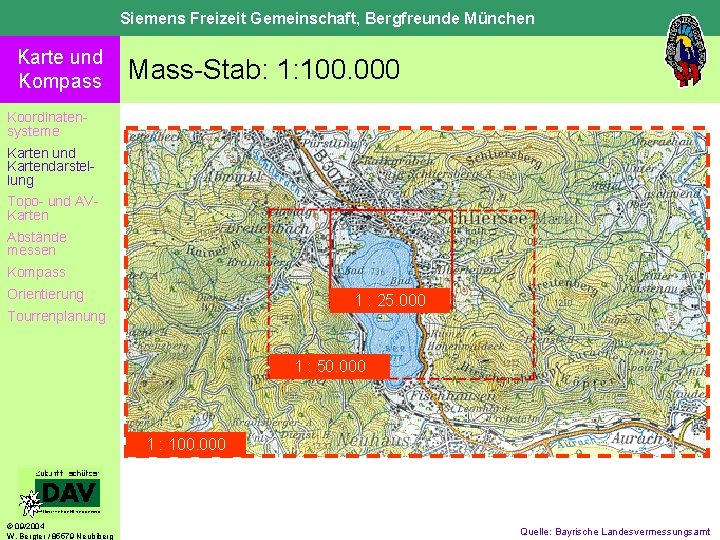

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Mass-Stab: 1: 100. 000 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung 1 : 25. 000 Tourrenplanung 1 : 50. 000 1 : 100. 000 © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

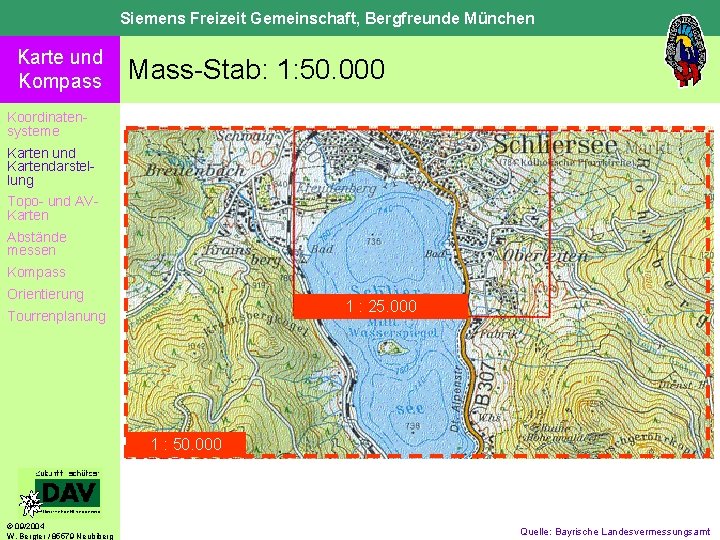

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Mass-Stab: 1: 50. 000 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung 1 : 25. 000 Tourrenplanung 1 : 50. 000 © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

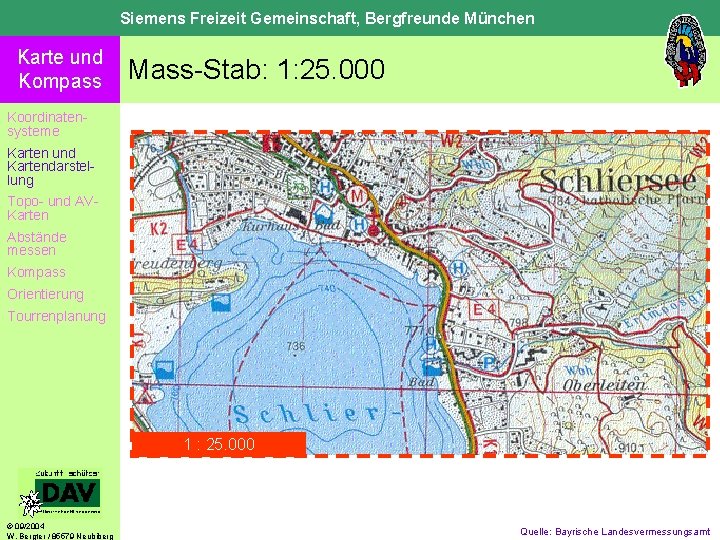

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Mass-Stab: 1: 25. 000 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung 1 : 25. 000 © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

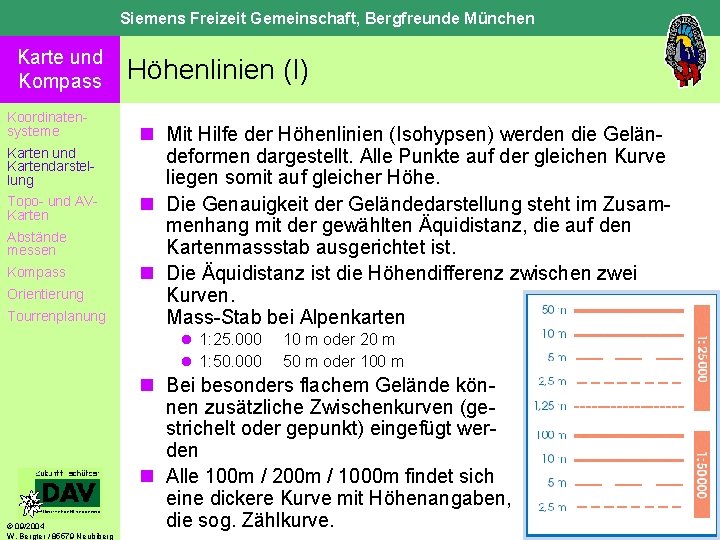

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Höhenlinien (I) n Mit Hilfe der Höhenlinien (Isohypsen) werden die Geländeformen dargestellt. Alle Punkte auf der gleichen Kurve liegen somit auf gleicher Höhe. n Die Genauigkeit der Geländedarstellung steht im Zusammenhang mit der gewählten Äquidistanz, die auf den Kartenmassstab ausgerichtet ist. n Die Äquidistanz ist die Höhendifferenz zwischen zwei Kurven. Mass-Stab bei Alpenkarten l 1: 25. 000 l 1: 50. 000 © 09/2004 W. Bergter / 85579 Neubiberg 10 m oder 20 m 50 m oder 100 m n Bei besonders flachem Gelände können zusätzliche Zwischenkurven (gestrichelt oder gepunkt) eingefügt werden n Alle 100 m / 200 m / 1000 m findet sich eine dickere Kurve mit Höhenangaben, die sog. Zählkurve.

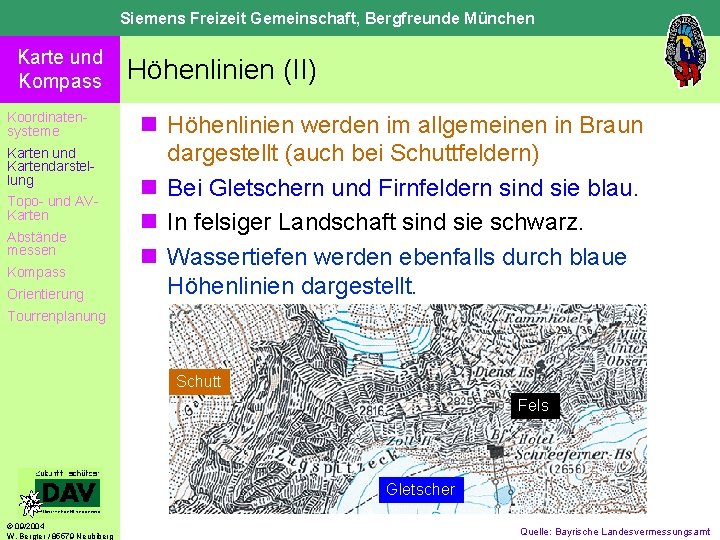

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Höhenlinien (II) n Höhenlinien werden im allgemeinen in Braun dargestellt (auch bei Schuttfeldern) n Bei Gletschern und Firnfeldern sind sie blau. n In felsiger Landschaft sind sie schwarz. n Wassertiefen werden ebenfalls durch blaue Höhenlinien dargestellt. Tourrenplanung Schutt Fels Gletscher © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

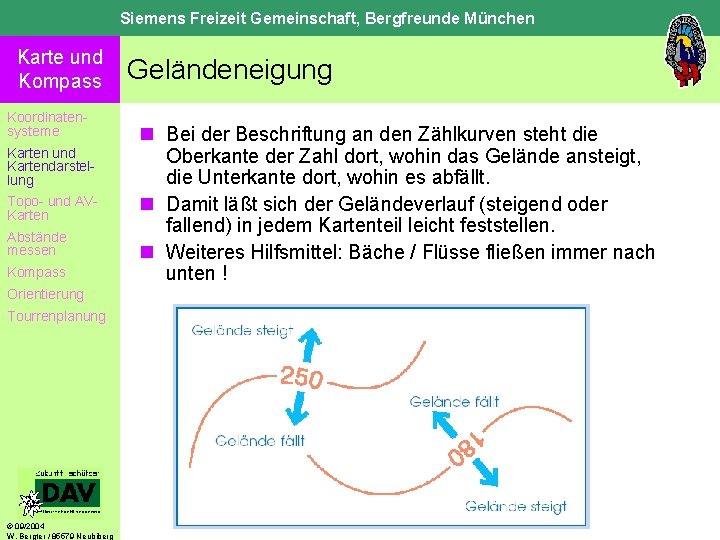

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Geländeneigung n Bei der Beschriftung an den Zählkurven steht die Oberkante der Zahl dort, wohin das Gelände ansteigt, die Unterkante dort, wohin es abfällt. n Damit läßt sich der Geländeverlauf (steigend oder fallend) in jedem Kartenteil leicht feststellen. n Weiteres Hilfsmittel: Bäche / Flüsse fließen immer nach unten !

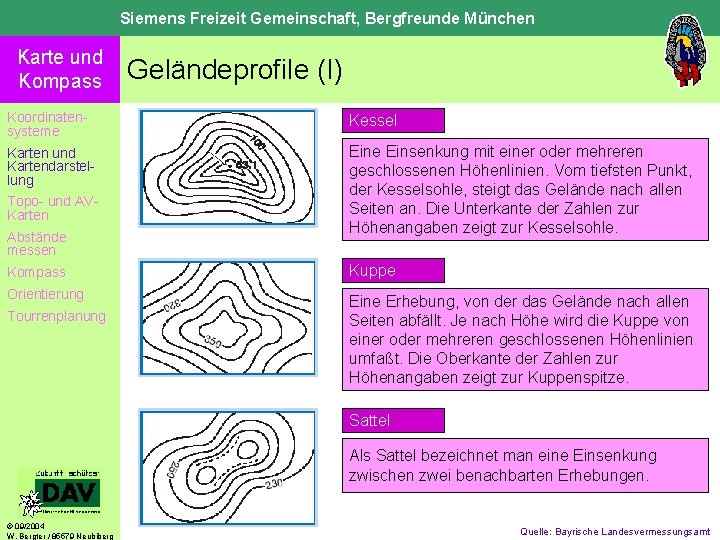

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Geländeprofile (I) Koordinatensysteme Kessel Karten und Kartendarstellung Eine Einsenkung mit einer oder mehreren geschlossenen Höhenlinien. Vom tiefsten Punkt, der Kesselsohle, steigt das Gelände nach allen Seiten an. Die Unterkante der Zahlen zur Höhenangaben zeigt zur Kesselsohle. Topo- und AVKarten Abstände messen Kompass Kuppe Orientierung Eine Erhebung, von der das Gelände nach allen Seiten abfällt. Je nach Höhe wird die Kuppe von einer oder mehreren geschlossenen Höhenlinien umfaßt. Die Oberkante der Zahlen zur Höhenangaben zeigt zur Kuppenspitze. Tourrenplanung Sattel Als Sattel bezeichnet man eine Einsenkung zwischen zwei benachbarten Erhebungen. © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

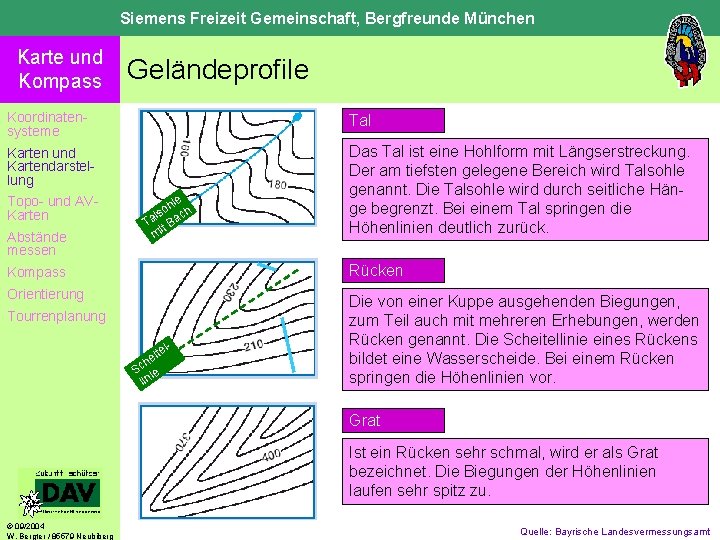

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Geländeprofile Koordinatensysteme Tal Karten und Kartendarstellung Das Tal ist eine Hohlform mit Längserstreckung. Der am tiefsten gelegene Bereich wird Talsohle genannt. Die Talsohle wird durch seitliche Hänge begrenzt. Bei einem Tal springen die Höhenlinien deutlich zurück. Topo- und AVKarten Abstände messen le oh ch s l Ta it Ba m Kompass Rücken Orientierung Die von einer Kuppe ausgehenden Biegungen, zum Teil auch mit mehreren Erhebungen, werden Rücken genannt. Die Scheitellinie eines Rückens bildet eine Wasserscheide. Bei einem Rücken springen die Höhenlinien vor. Tourrenplanung lite e h Sc ie lin Grat Ist ein Rücken sehr schmal, wird er als Grat bezeichnet. Die Biegungen der Höhenlinien laufen sehr spitz zu. © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

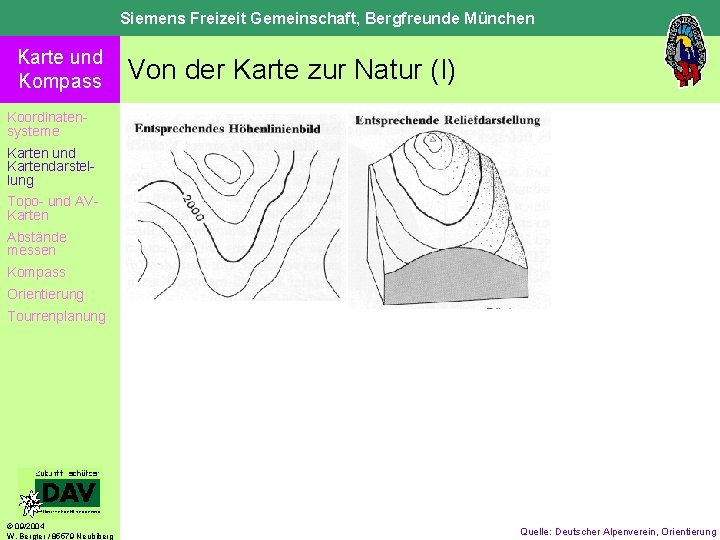

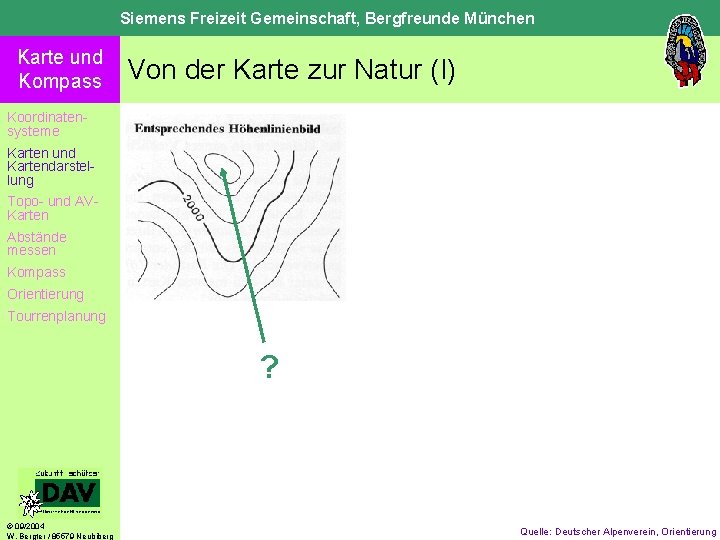

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (I) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung ? © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

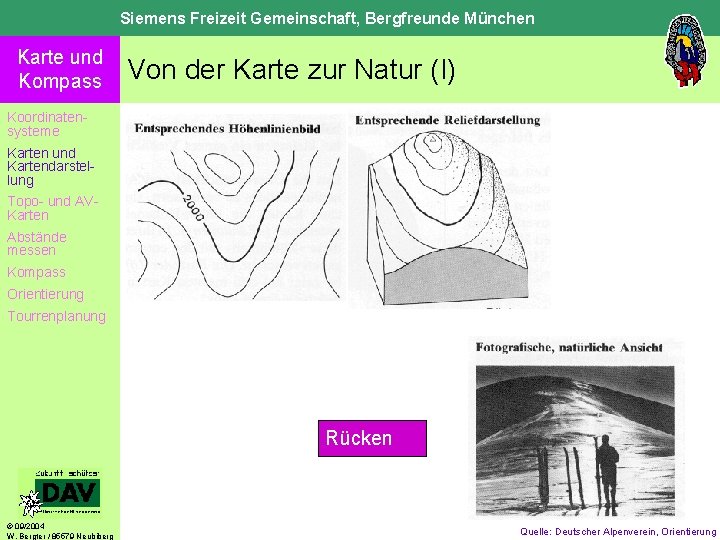

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (I) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (I) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Rücken © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

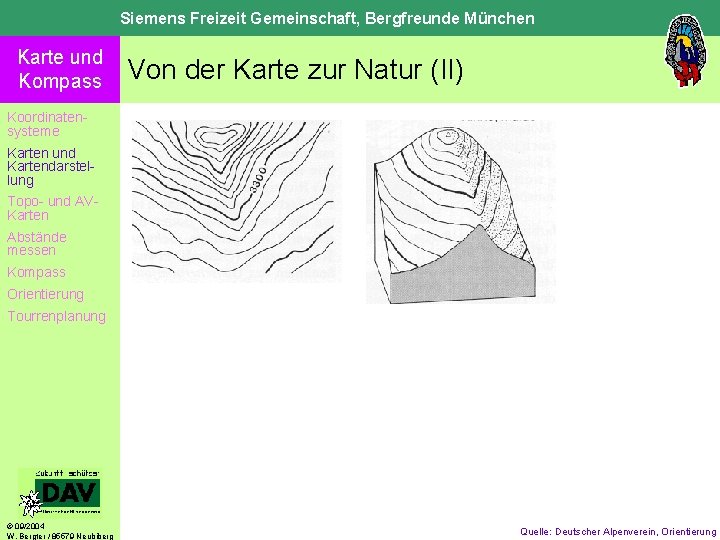

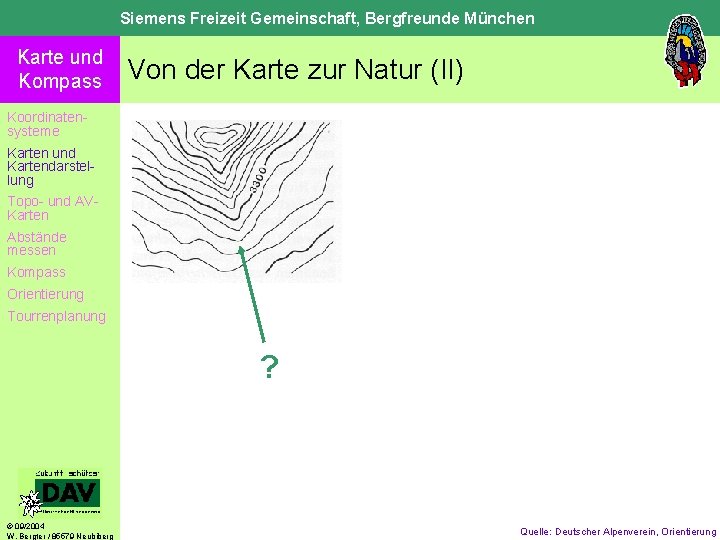

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (II) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung ? © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (II) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

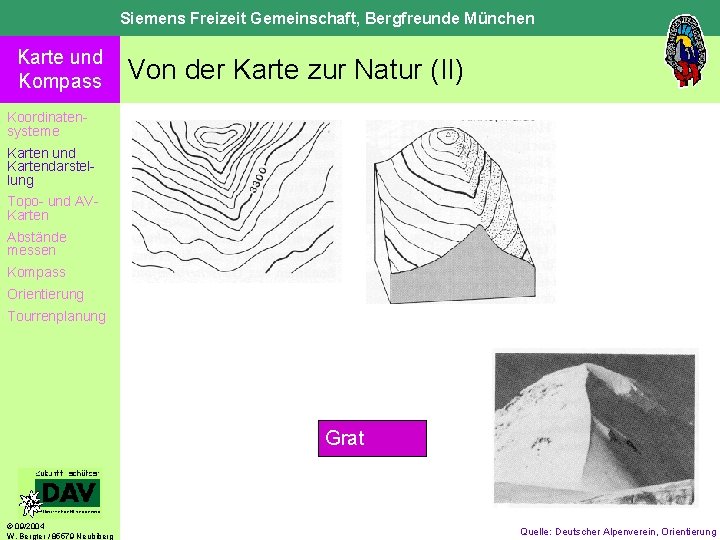

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (II) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Grat © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

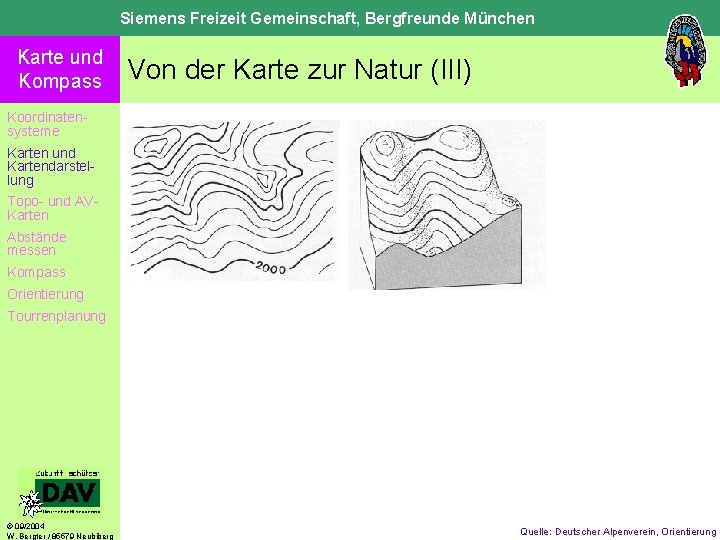

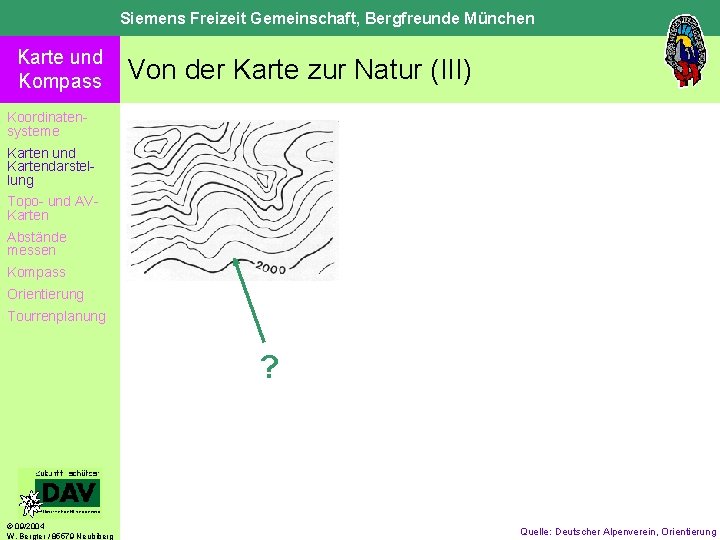

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (III) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung ? © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (III) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

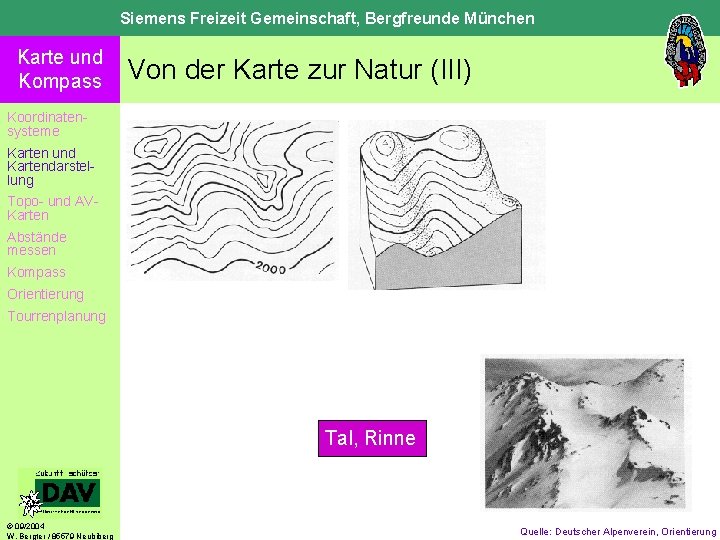

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Von der Karte zur Natur (III) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Tal, Rinne © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

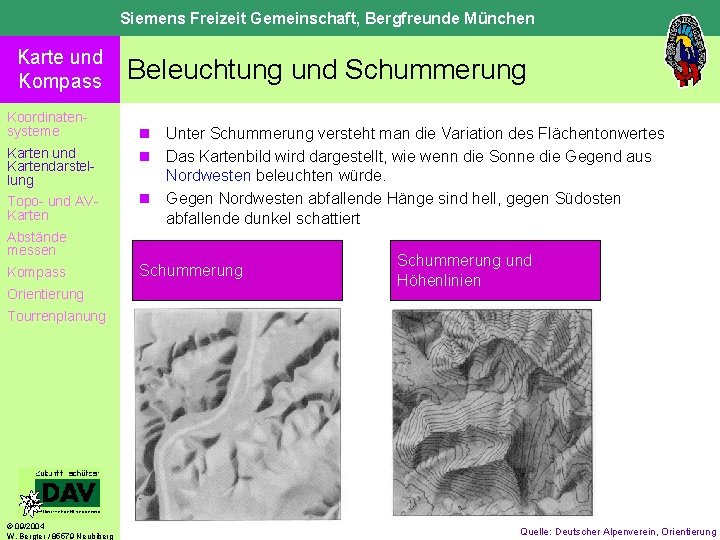

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Beleuchtung und Schummerung n Unter Schummerung versteht man die Variation des Flächentonwertes n Das Kartenbild wird dargestellt, wie wenn die Sonne die Gegend aus Nordwesten beleuchten würde. n Gegen Nordwesten abfallende Hänge sind hell, gegen Südosten abfallende dunkel schattiert Abstände messen Kompass Orientierung Schummerung und Höhenlinien Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

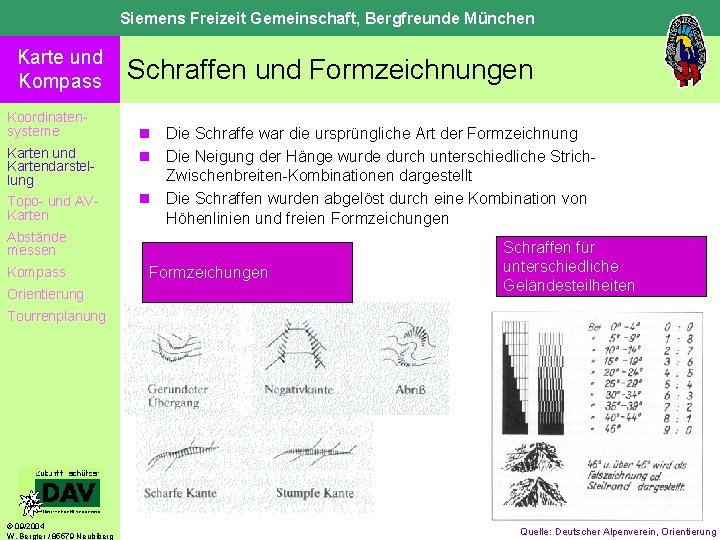

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Schraffen und Formzeichnungen n Die Schraffe war die ursprüngliche Art der Formzeichnung n Die Neigung der Hänge wurde durch unterschiedliche Strich. Zwischenbreiten-Kombinationen dargestellt n Die Schraffen wurden abgelöst durch eine Kombination von Höhenlinien und freien Formzeichungen Abstände messen Kompass Orientierung Formzeichungen Schraffen für unterschiedliche Geländesteilheiten Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

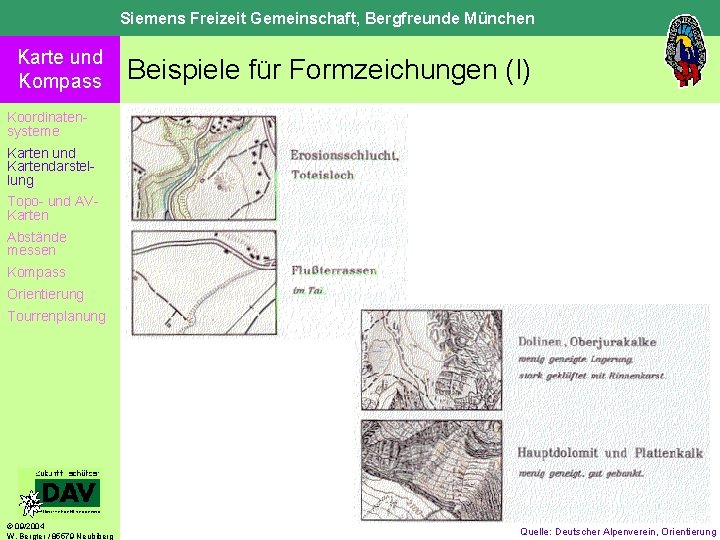

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Beispiele für Formzeichungen (I) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

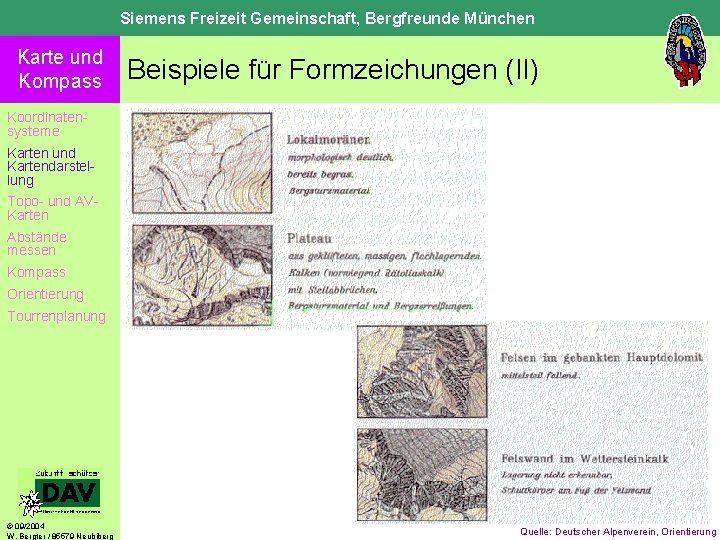

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Beispiele für Formzeichungen (II) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

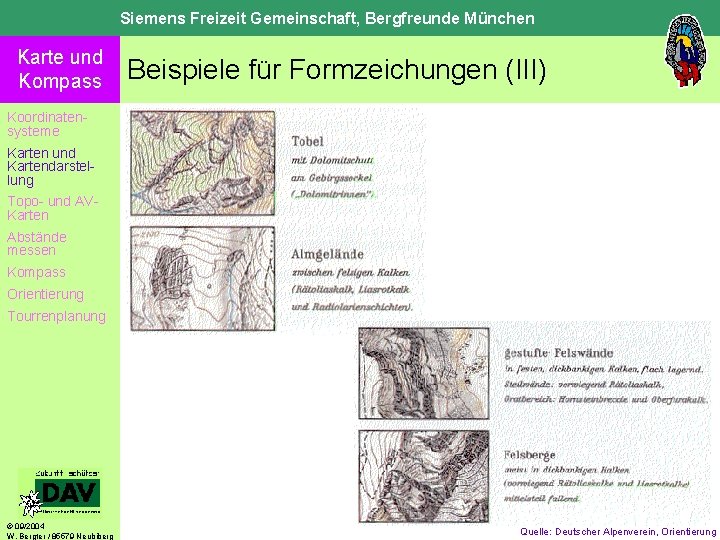

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Beispiele für Formzeichungen (III) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

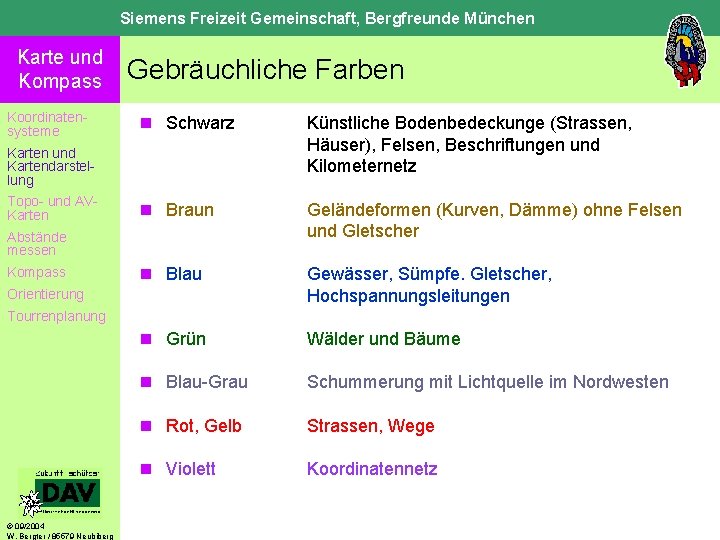

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Gebräuchliche Farben n Schwarz Künstliche Bodenbedeckunge (Strassen, Häuser), Felsen, Beschriftungen und Kilometernetz n Braun Geländeformen (Kurven, Dämme) ohne Felsen und Gletscher n Blau Gewässer, Sümpfe. Gletscher, Hochspannungsleitungen n Grün Wälder und Bäume n Blau-Grau Schummerung mit Lichtquelle im Nordwesten n Rot, Gelb Strassen, Wege n Violett Koordinatennetz Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

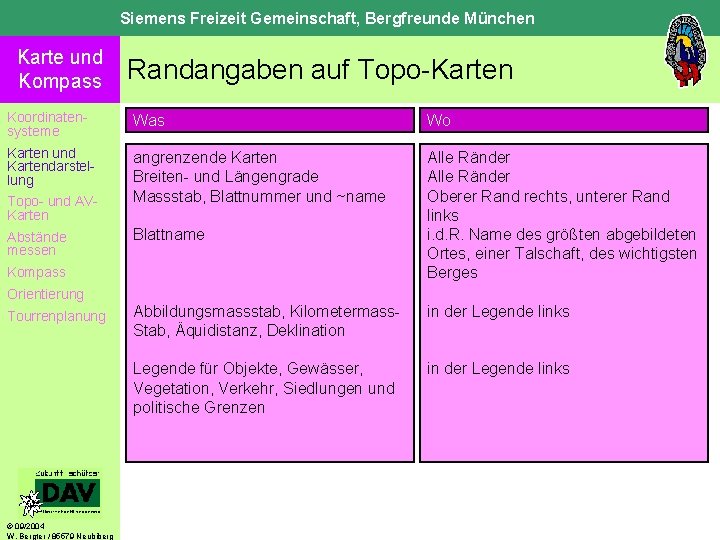

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Randangaben auf Topo-Karten Koordinatensysteme Was Wo Karten und Kartendarstellung angrenzende Karten Breiten- und Längengrade Massstab, Blattnummer und ~name Alle Ränder Oberer Rand rechts, unterer Rand links i. d. R. Name des größten abgebildeten Ortes, einer Talschaft, des wichtigsten Berges Topo- und AVKarten Abstände messen Blattname Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Abbildungsmassstab, Kilometermass. Stab, Äquidistanz, Deklination in der Legende links Legende für Objekte, Gewässer, Vegetation, Verkehr, Siedlungen und politische Grenzen in der Legende links
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

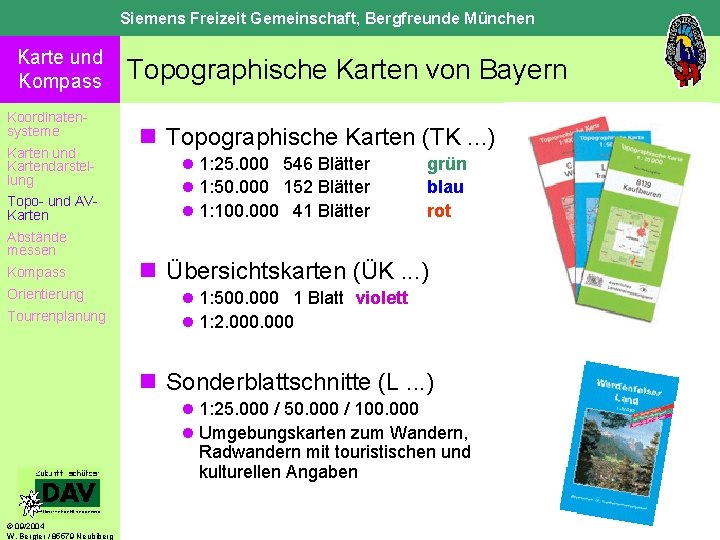

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Topographische Karten von Bayern n Topographische Karten (TK. . . ) l 1: 25. 000 546 Blätter l 1: 50. 000 152 Blätter l 1: 100. 000 41 Blätter grün blau rot n Übersichtskarten (ÜK. . . ) l 1: 500. 000 1 Blatt violett l 1: 2. 000 n Sonderblattschnitte (L. . . ) l 1: 25. 000 / 50. 000 / 100. 000 l Umgebungskarten zum Wandern, Radwandern mit touristischen und kulturellen Angaben © 09/2004 W. Bergter / 85579 Neubiberg

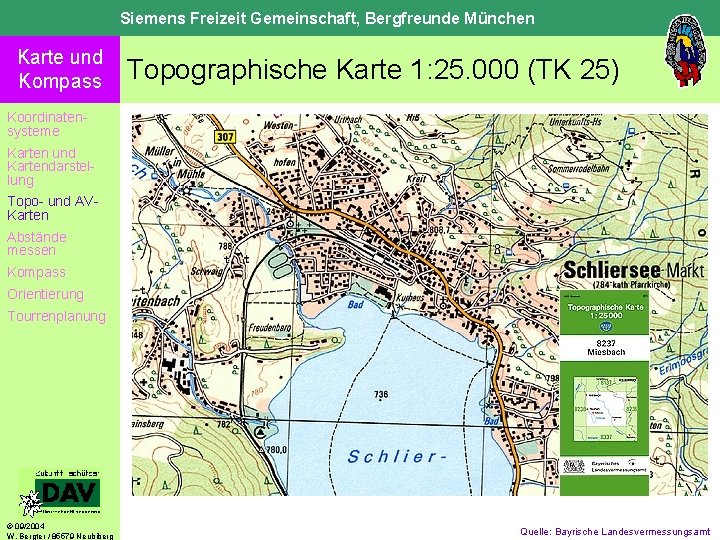

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographische Karte 1: 25. 000 (TK 25) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

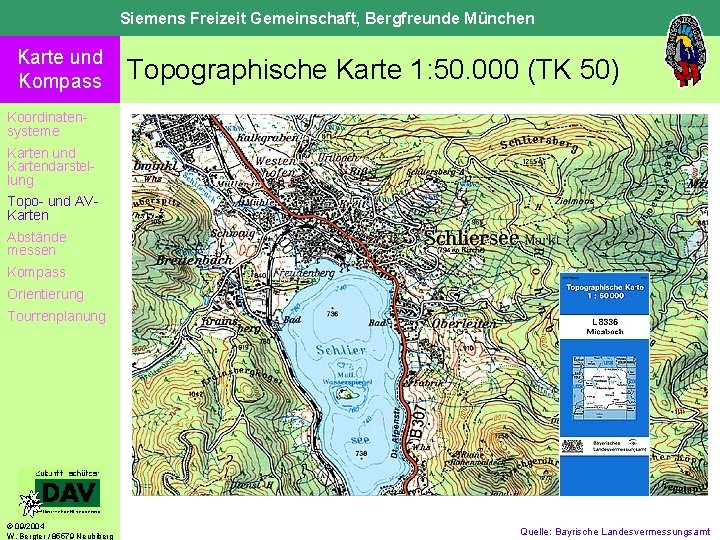

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographische Karte 1: 50. 000 (TK 50) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

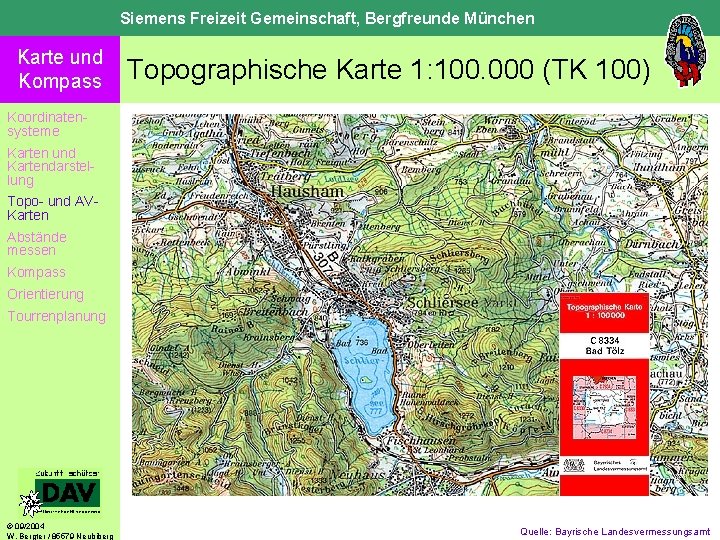

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographische Karte 1: 100. 000 (TK 100) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

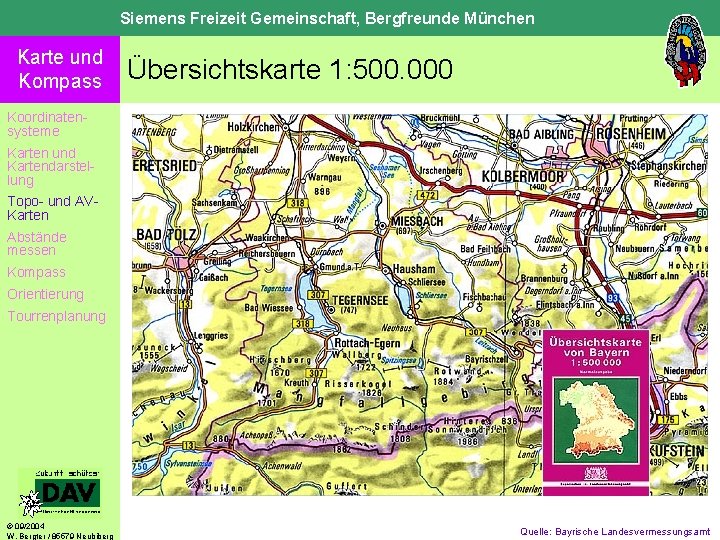

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Übersichtskarte 1: 500. 000 Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

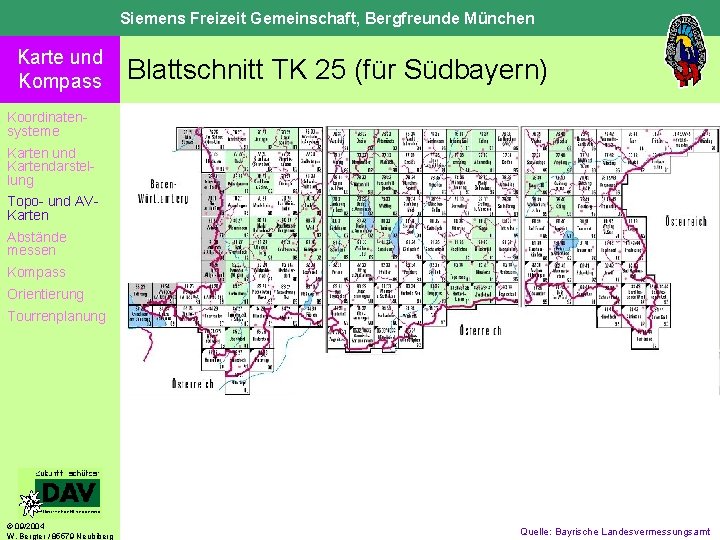

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Blattschnitt TK 25 (für Südbayern) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

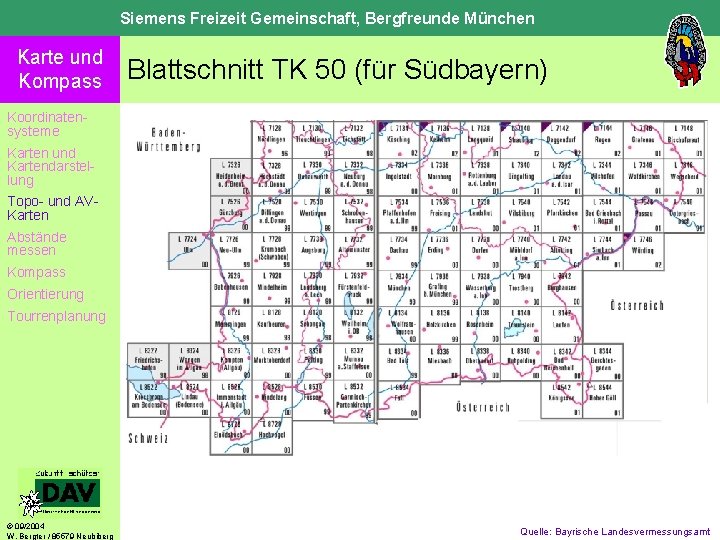

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Blattschnitt TK 50 (für Südbayern) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

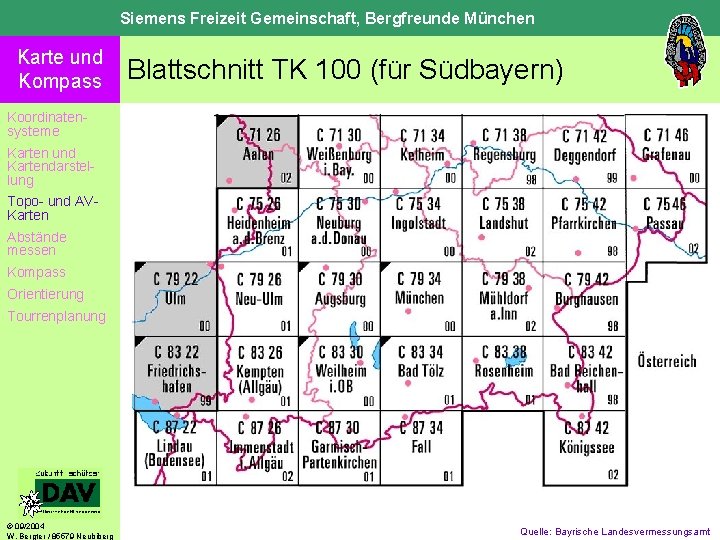

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Blattschnitt TK 100 (für Südbayern) Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

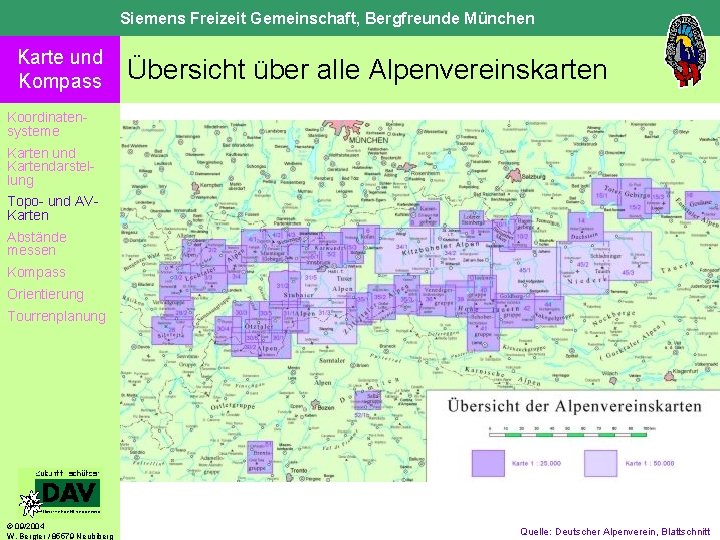

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Übersicht über alle Alpenvereinskarten Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Blattschnitt

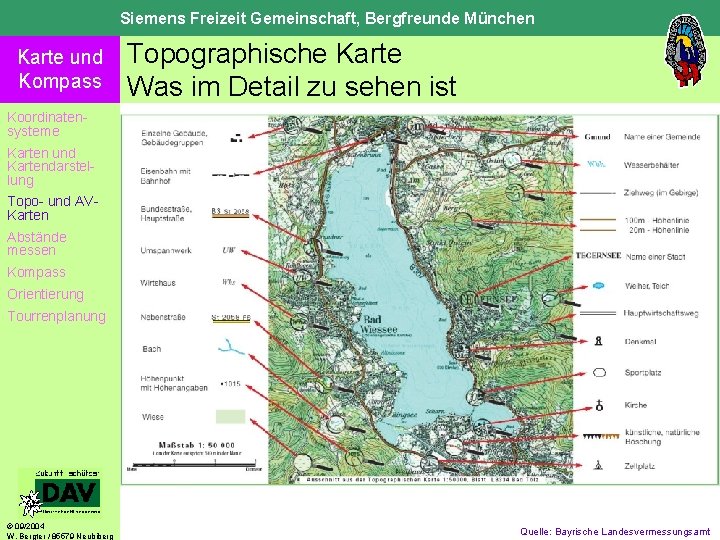

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographische Karte Was im Detail zu sehen ist Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt

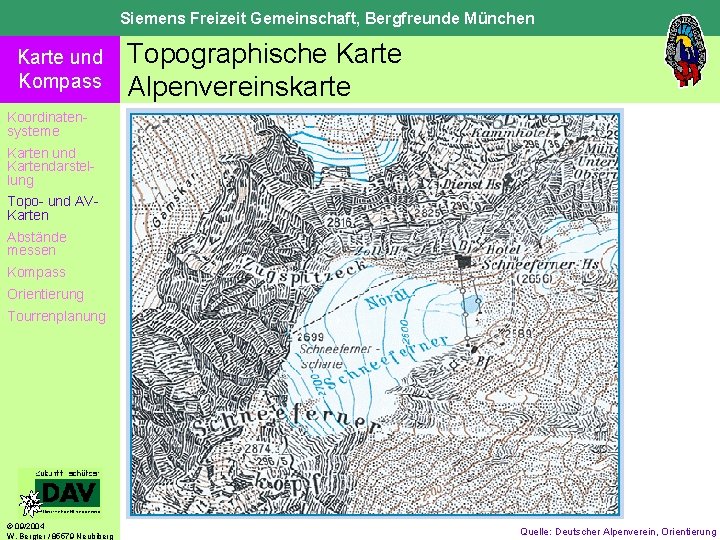

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Topographische Karte Alpenvereinskarte Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

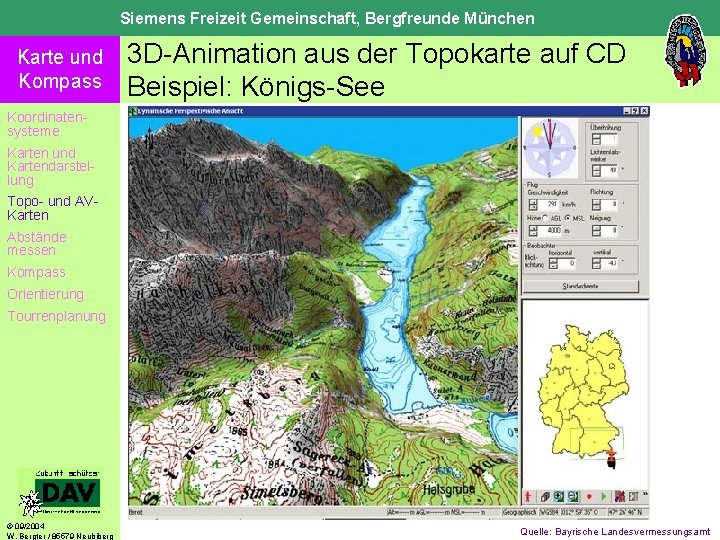

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass 3 D-Animation aus der Topokarte auf CD Beispiel: Königs-See Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Bayrische Landesvermessungsamt
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

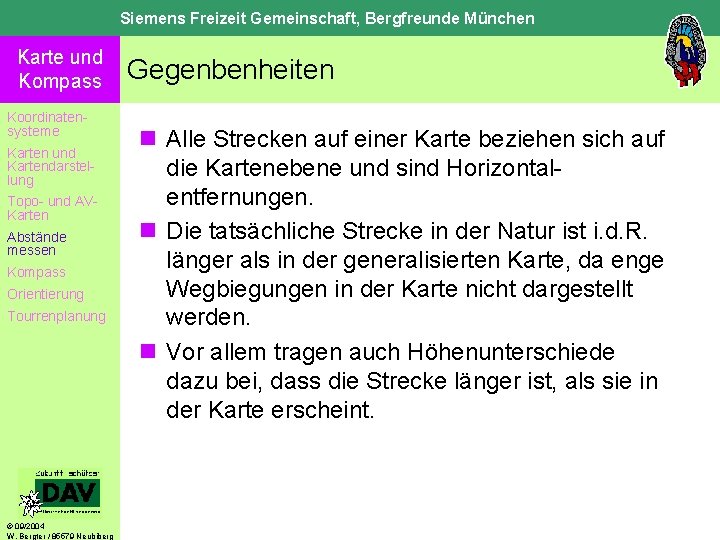

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Gegenbenheiten n Alle Strecken auf einer Karte beziehen sich auf die Kartenebene und sind Horizontalentfernungen. n Die tatsächliche Strecke in der Natur ist i. d. R. länger als in der generalisierten Karte, da enge Wegbiegungen in der Karte nicht dargestellt werden. n Vor allem tragen auch Höhenunterschiede dazu bei, dass die Strecke länger ist, als sie in der Karte erscheint.

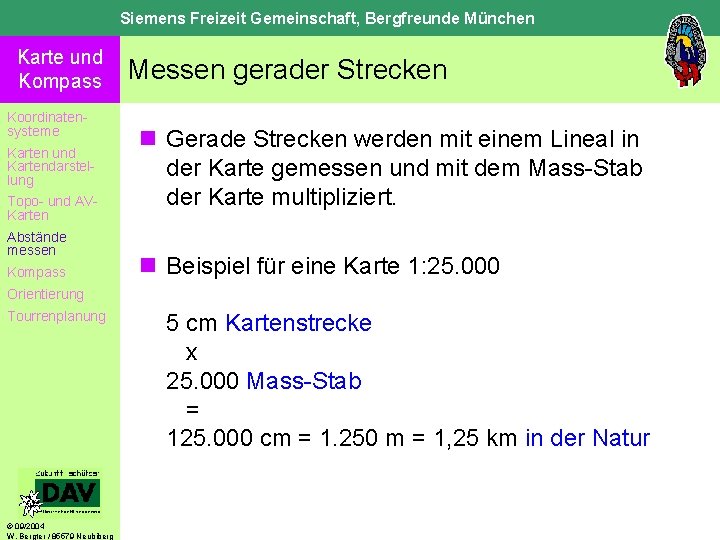

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Messen gerader Strecken n Gerade Strecken werden mit einem Lineal in der Karte gemessen und mit dem Mass-Stab der Karte multipliziert. n Beispiel für eine Karte 1: 25. 000 Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg 5 cm Kartenstrecke x 25. 000 Mass-Stab = 125. 000 cm = 1. 250 m = 1, 25 km in der Natur

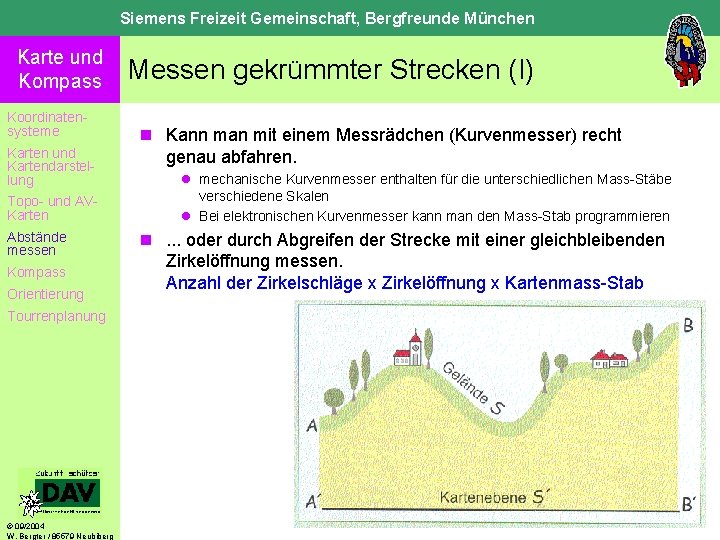

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Messen gekrümmter Strecken (I) n Kann man mit einem Messrädchen (Kurvenmesser) recht genau abfahren. l mechanische Kurvenmesser enthalten für die unterschiedlichen Mass-Stäbe verschiedene Skalen l Bei elektronischen Kurvenmesser kann man den Mass-Stab programmieren n. . . oder durch Abgreifen der Strecke mit einer gleichbleibenden Zirkelöffnung messen. Anzahl der Zirkelschläge x Zirkelöffnung x Kartenmass-Stab

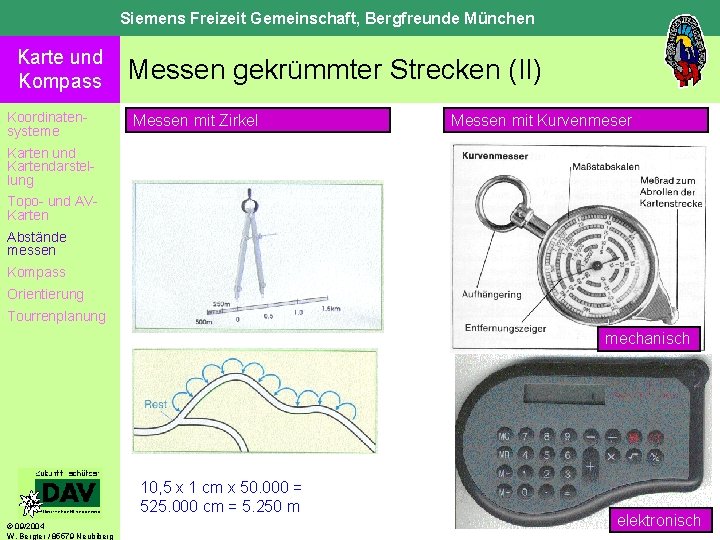

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Messen gekrümmter Strecken (II) Messen mit Zirkel Messen mit Kurvenmeser Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung mechanisch 10, 5 x 1 cm x 50. 000 = 525. 000 cm = 5. 250 m © 09/2004 W. Bergter / 85579 Neubiberg elektronisch

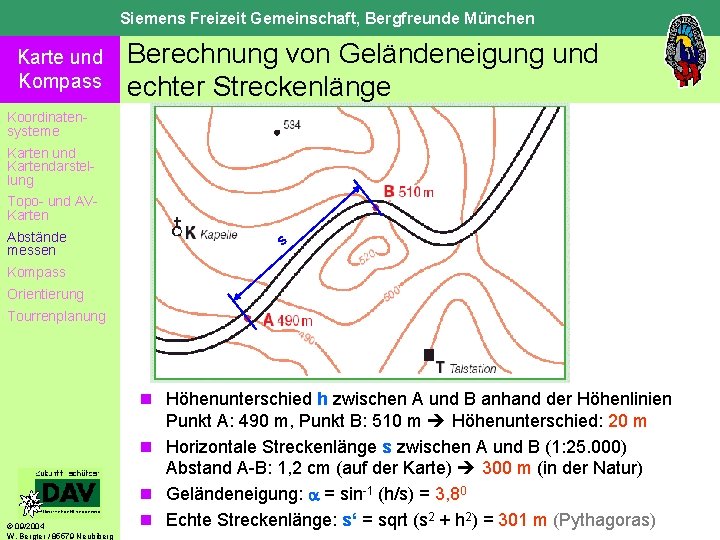

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Berechnung von Geländeneigung und echter Streckenlänge Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen s Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg n Höhenunterschied h zwischen A und B anhand der Höhenlinien Punkt A: 490 m, Punkt B: 510 m Höhenunterschied: 20 m n Horizontale Streckenlänge s zwischen A und B (1: 25. 000) Abstand A-B: 1, 2 cm (auf der Karte) 300 m (in der Natur) n Geländeneigung: a = sin-1 (h/s) = 3, 80 n Echte Streckenlänge: s‘ = sqrt (s 2 + h 2) = 301 m (Pythagoras)

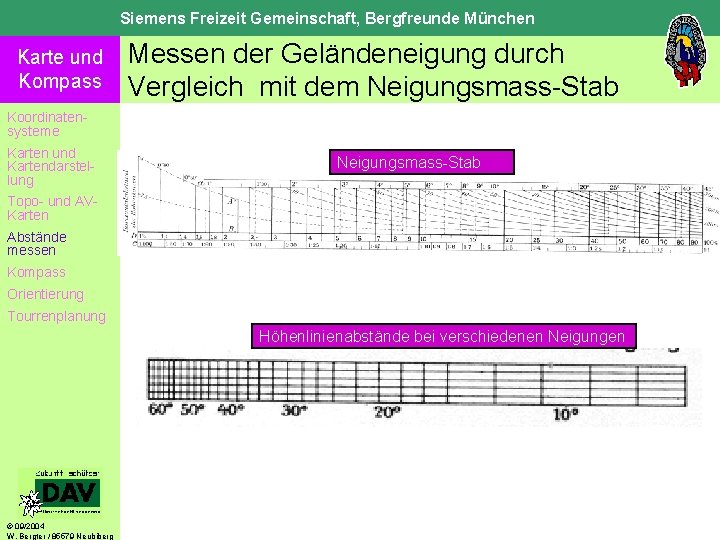

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Messen der Geländeneigung durch Vergleich mit dem Neigungsmass-Stab Koordinatensysteme Karten und Kartendarstellung Neigungsmass-Stab Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Höhenlinienabstände bei verschiedenen Neigungen © 09/2004 W. Bergter / 85579 Neubiberg

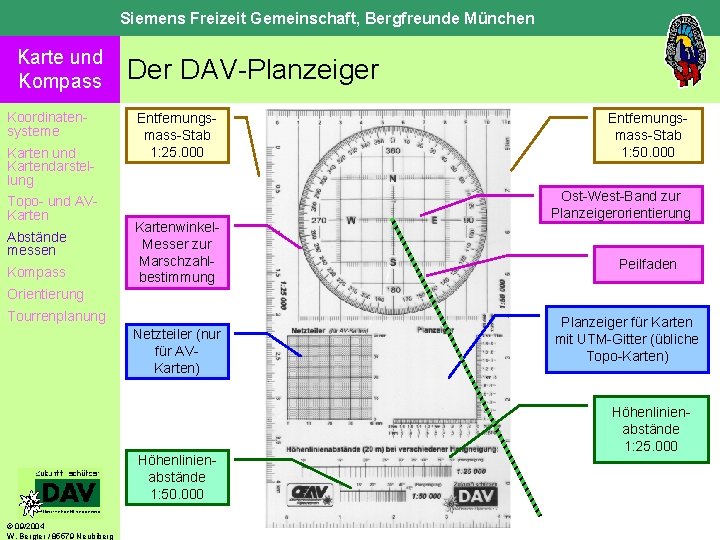

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Der DAV-Planzeiger Entfernungsmass-Stab 1: 25. 000 Kartenwinkel. Messer zur Marschzahlbestimmung Entfernungsmass-Stab 1: 50. 000 Ost-West-Band zur Planzeigerorientierung Peilfaden Orientierung Tourrenplanung Netzteiler (nur für AVKarten) Höhenlinienabstände 1: 50. 000 © 09/2004 W. Bergter / 85579 Neubiberg Planzeiger für Karten mit UTM-Gitter (übliche Topo-Karten) Höhenlinienabstände 1: 25. 000

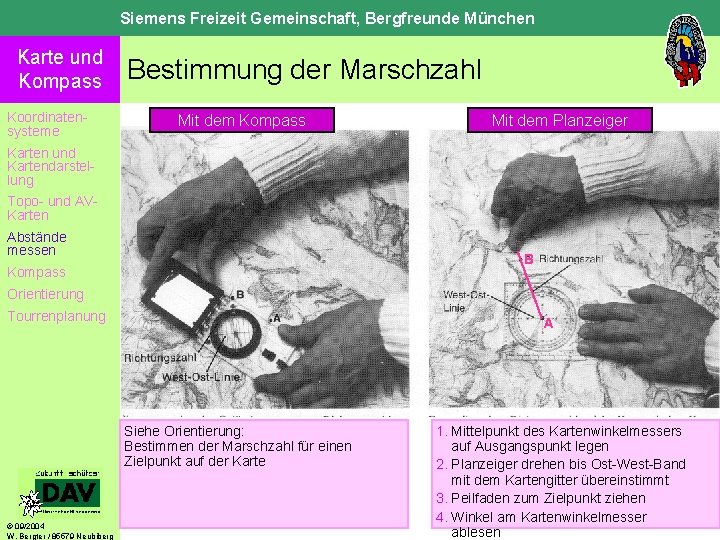

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Bestimmung der Marschzahl Mit dem Kompass Mit dem Planzeiger Karten und Kartendarstellung Topo- und AVKarten Abstände messen B Kompass Orientierung Tourrenplanung A Siehe Orientierung: Bestimmen der Marschzahl für einen Zielpunkt auf der Karte © 09/2004 W. Bergter / 85579 Neubiberg 1. Mittelpunkt des Kartenwinkelmessers auf Ausgangspunkt legen 2. Planzeiger drehen bis Ost-West-Band mit dem Kartengitter übereinstimmt 3. Peilfaden zum Zielpunkt ziehen 4. Winkel am Kartenwinkelmesser ablesen
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

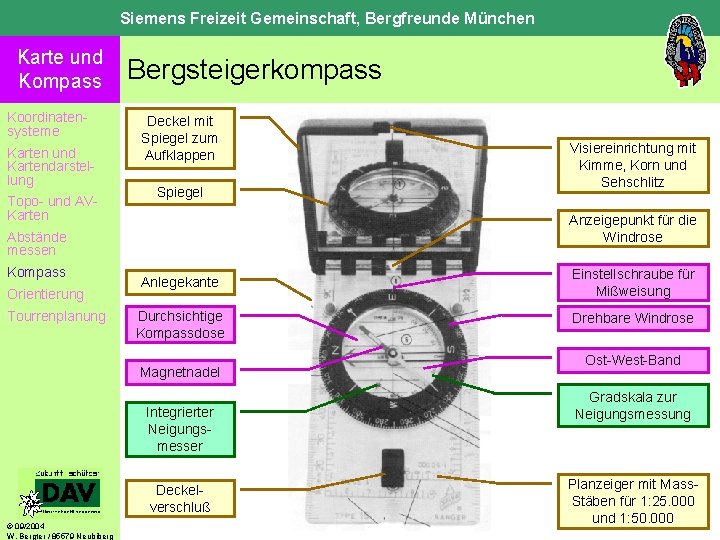

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Bergsteigerkompass Deckel mit Spiegel zum Aufklappen Spiegel Anzeigepunkt für die Windrose Abstände messen Kompass Orientierung Tourrenplanung Anlegekante Einstellschraube für Mißweisung Durchsichtige Kompassdose Drehbare Windrose Magnetnadel Integrierter Neigungsmesser Deckelverschluß © 09/2004 W. Bergter / 85579 Neubiberg Visiereinrichtung mit Kimme, Korn und Sehschlitz Ost-West-Band Gradskala zur Neigungsmessung Planzeiger mit Mass. Stäben für 1: 25. 000 und 1: 50. 000

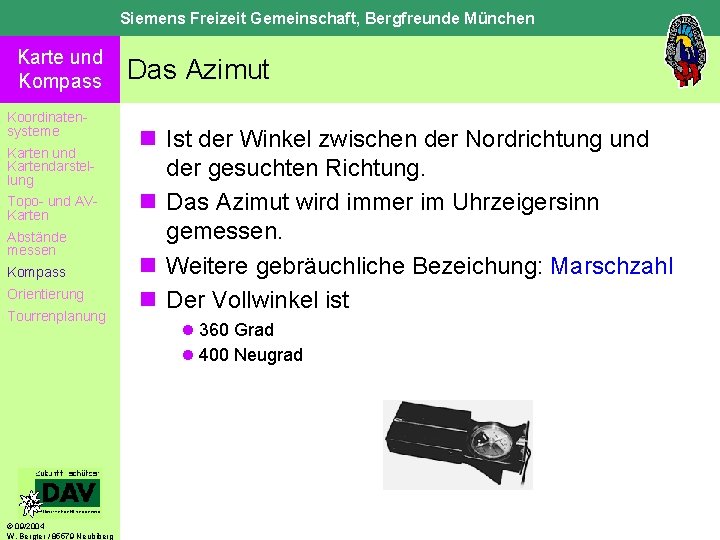

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Das Azimut n Ist der Winkel zwischen der Nordrichtung und der gesuchten Richtung. n Das Azimut wird immer im Uhrzeigersinn gemessen. n Weitere gebräuchliche Bezeichung: Marschzahl n Der Vollwinkel ist l 360 Grad l 400 Neugrad

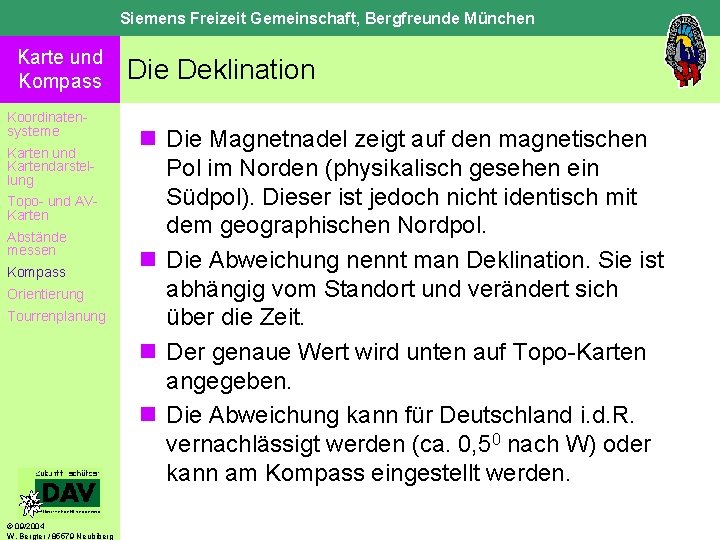

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Die Deklination n Die Magnetnadel zeigt auf den magnetischen Pol im Norden (physikalisch gesehen ein Südpol). Dieser ist jedoch nicht identisch mit dem geographischen Nordpol. n Die Abweichung nennt man Deklination. Sie ist abhängig vom Standort und verändert sich über die Zeit. n Der genaue Wert wird unten auf Topo-Karten angegeben. n Die Abweichung kann für Deutschland i. d. R. vernachlässigt werden (ca. 0, 50 nach W) oder kann am Kompass eingestellt werden.

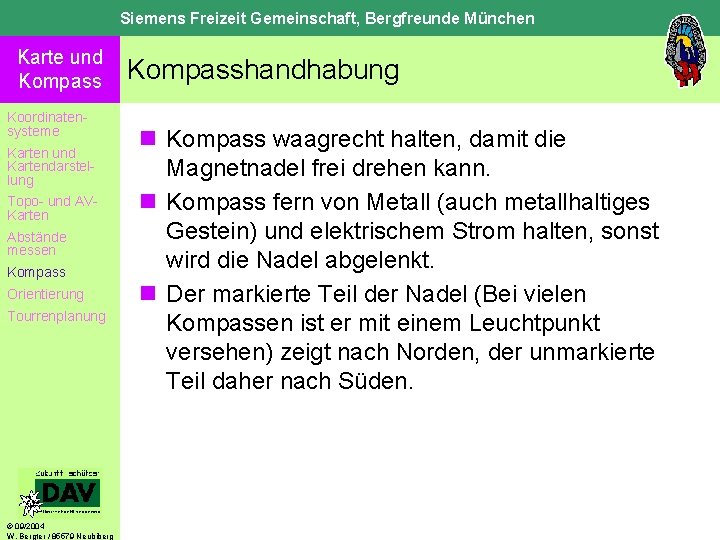

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Kompasshandhabung n Kompass waagrecht halten, damit die Magnetnadel frei drehen kann. n Kompass fern von Metall (auch metallhaltiges Gestein) und elektrischem Strom halten, sonst wird die Nadel abgelenkt. n Der markierte Teil der Nadel (Bei vielen Kompassen ist er mit einem Leuchtpunkt versehen) zeigt nach Norden, der unmarkierte Teil daher nach Süden.
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

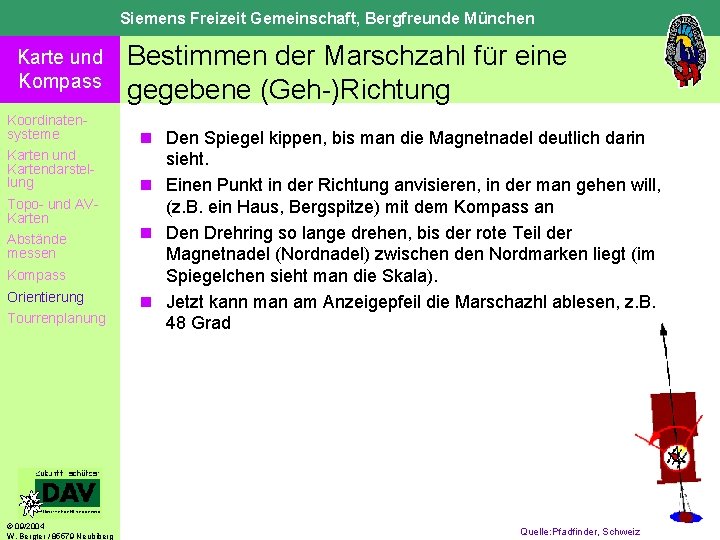

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Bestimmen der Marschzahl für eine gegebene (Geh-)Richtung n Den Spiegel kippen, bis man die Magnetnadel deutlich darin sieht. n Einen Punkt in der Richtung anvisieren, in der man gehen will, (z. B. ein Haus, Bergspitze) mit dem Kompass an n Den Drehring so lange drehen, bis der rote Teil der Magnetnadel (Nordnadel) zwischen den Nordmarken liegt (im Spiegelchen sieht man die Skala). n Jetzt kann man am Anzeigepfeil die Marschazhl ablesen, z. B. 48 Grad Quelle: Pfadfinder, Schweiz

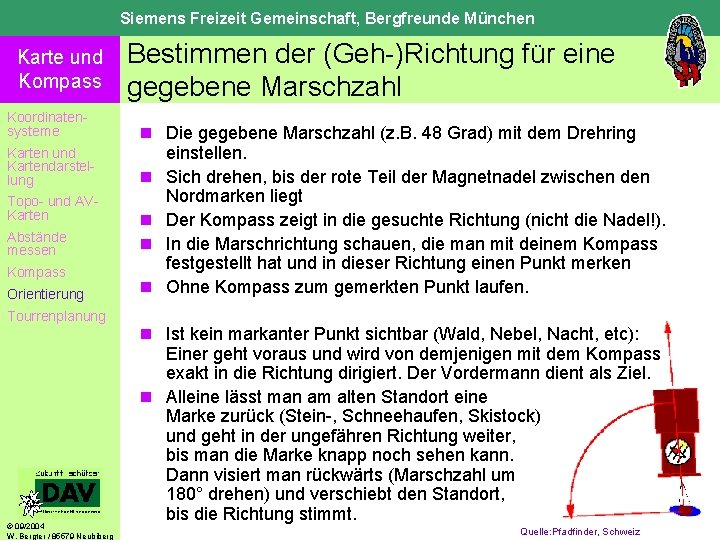

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Bestimmen der (Geh-)Richtung für eine gegebene Marschzahl n Die gegebene Marschzahl (z. B. 48 Grad) mit dem Drehring einstellen. n Sich drehen, bis der rote Teil der Magnetnadel zwischen den Nordmarken liegt n Der Kompass zeigt in die gesuchte Richtung (nicht die Nadel!). n In die Marschrichtung schauen, die man mit deinem Kompass festgestellt hat und in dieser Richtung einen Punkt merken n Ohne Kompass zum gemerkten Punkt laufen. n Ist kein markanter Punkt sichtbar (Wald, Nebel, Nacht, etc): Einer geht voraus und wird von demjenigen mit dem Kompass exakt in die Richtung dirigiert. Der Vordermann dient als Ziel. n Alleine lässt man am alten Standort eine Marke zurück (Stein-, Schneehaufen, Skistock) und geht in der ungefähren Richtung weiter, bis man die Marke knapp noch sehen kann. Dann visiert man rückwärts (Marschzahl um 180° drehen) und verschiebt den Standort, bis die Richtung stimmt. Quelle: Pfadfinder, Schweiz

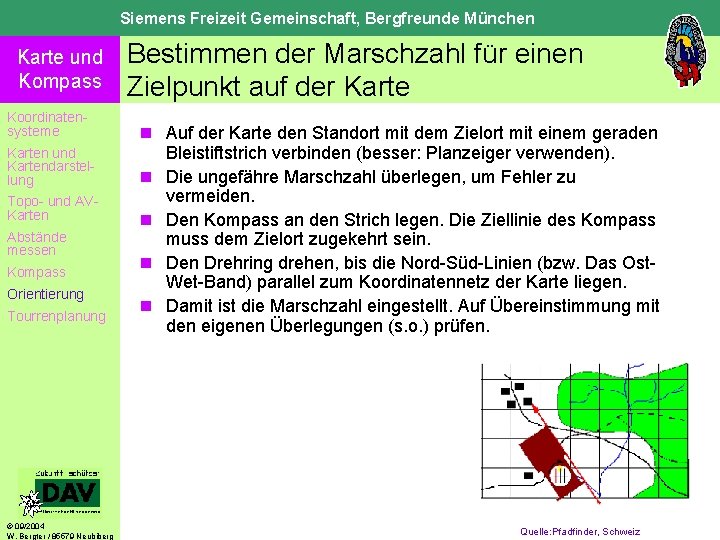

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Bestimmen der Marschzahl für einen Zielpunkt auf der Karte n Auf der Karte den Standort mit dem Zielort mit einem geraden Bleistiftstrich verbinden (besser: Planzeiger verwenden). n Die ungefähre Marschzahl überlegen, um Fehler zu vermeiden. n Den Kompass an den Strich legen. Die Ziellinie des Kompass muss dem Zielort zugekehrt sein. n Den Drehring drehen, bis die Nord-Süd-Linien (bzw. Das Ost. Wet-Band) parallel zum Koordinatennetz der Karte liegen. n Damit ist die Marschzahl eingestellt. Auf Übereinstimmung mit den eigenen Überlegungen (s. o. ) prüfen. Quelle: Pfadfinder, Schweiz

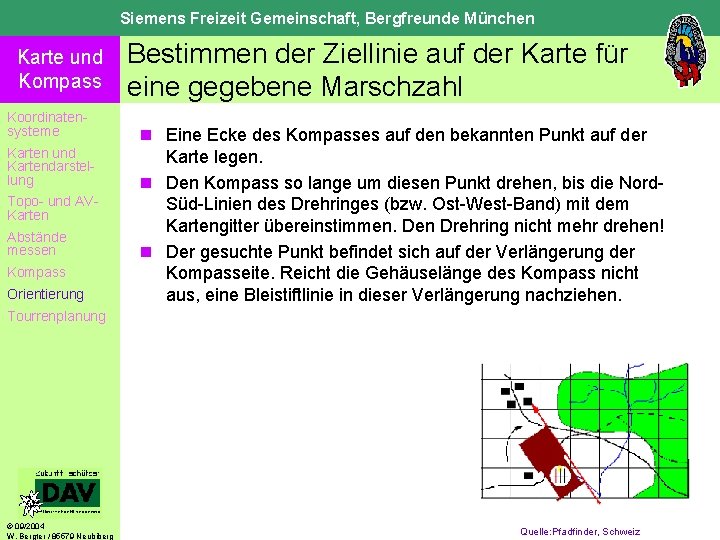

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Bestimmen der Ziellinie auf der Karte für eine gegebene Marschzahl n Eine Ecke des Kompasses auf den bekannten Punkt auf der Karte legen. n Den Kompass so lange um diesen Punkt drehen, bis die Nord. Süd-Linien des Drehringes (bzw. Ost-West-Band) mit dem Kartengitter übereinstimmen. Den Drehring nicht mehr drehen! n Der gesuchte Punkt befindet sich auf der Verlängerung der Kompasseite. Reicht die Gehäuselänge des Kompass nicht aus, eine Bleistiftlinie in dieser Verlängerung nachziehen. Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Pfadfinder, Schweiz

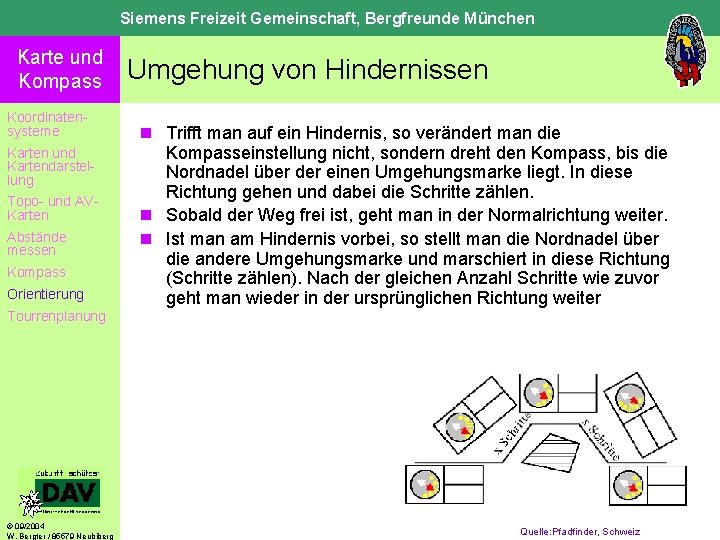

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Umgehung von Hindernissen n Trifft man auf ein Hindernis, so verändert man die Kompasseinstellung nicht, sondern dreht den Kompass, bis die Nordnadel über der einen Umgehungsmarke liegt. In diese Richtung gehen und dabei die Schritte zählen. n Sobald der Weg frei ist, geht man in der Normalrichtung weiter. n Ist man am Hindernis vorbei, so stellt man die Nordnadel über die andere Umgehungsmarke und marschiert in diese Richtung (Schritte zählen). Nach der gleichen Anzahl Schritte wie zuvor geht man wieder in der ursprünglichen Richtung weiter Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Pfadfinder, Schweiz

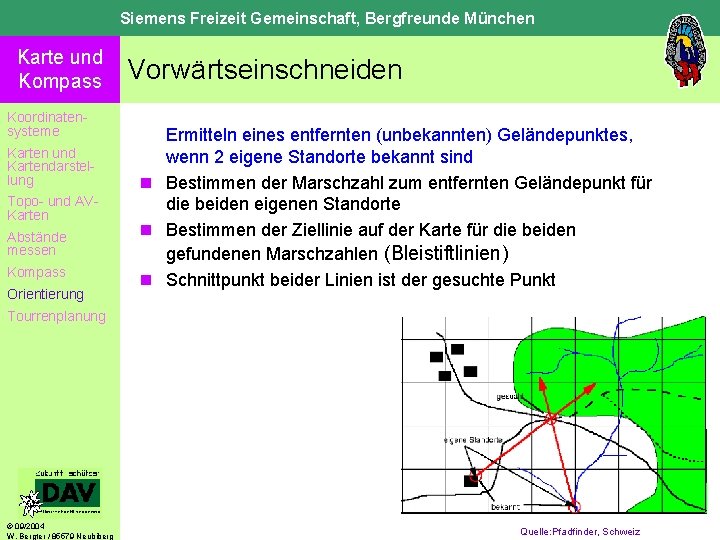

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Vorwärtseinschneiden Ermitteln eines entfernten (unbekannten) Geländepunktes, wenn 2 eigene Standorte bekannt sind n Bestimmen der Marschzahl zum entfernten Geländepunkt für die beiden eigenen Standorte n Bestimmen der Ziellinie auf der Karte für die beiden gefundenen Marschzahlen (Bleistiftlinien) n Schnittpunkt beider Linien ist der gesuchte Punkt Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Pfadfinder, Schweiz

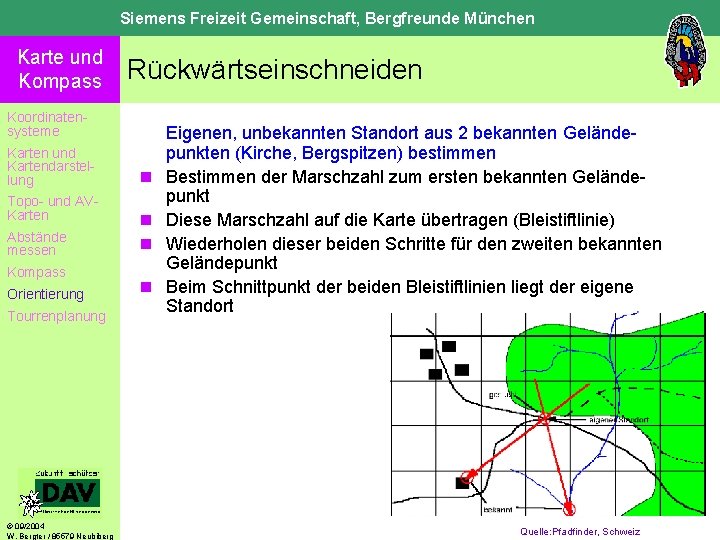

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Rückwärtseinschneiden Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg n n Eigenen, unbekannten Standort aus 2 bekannten Geländepunkten (Kirche, Bergspitzen) bestimmen Bestimmen der Marschzahl zum ersten bekannten Geländepunkt Diese Marschzahl auf die Karte übertragen (Bleistiftlinie) Wiederholen dieser beiden Schritte für den zweiten bekannten Geländepunkt Beim Schnittpunkt der beiden Bleistiftlinien liegt der eigene Standort Quelle: Pfadfinder, Schweiz

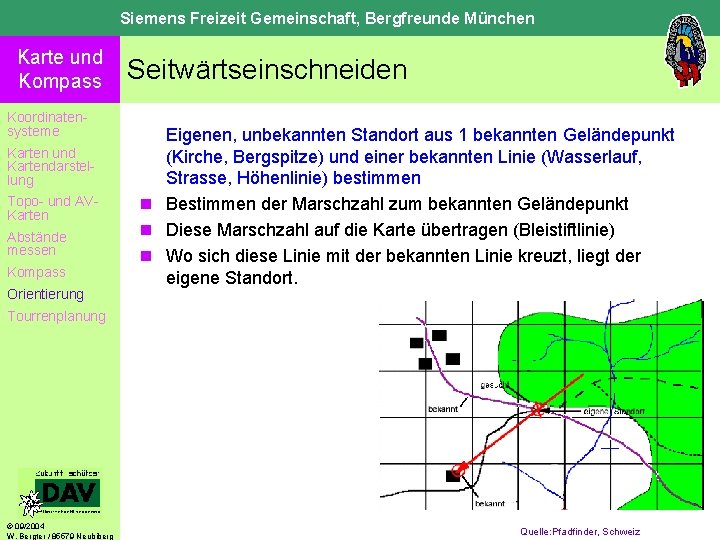

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Seitwärtseinschneiden Eigenen, unbekannten Standort aus 1 bekannten Geländepunkt (Kirche, Bergspitze) und einer bekannten Linie (Wasserlauf, Strasse, Höhenlinie) bestimmen n Bestimmen der Marschzahl zum bekannten Geländepunkt n Diese Marschzahl auf die Karte übertragen (Bleistiftlinie) n Wo sich diese Linie mit der bekannten Linie kreuzt, liegt der eigene Standort. Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Pfadfinder, Schweiz
Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg

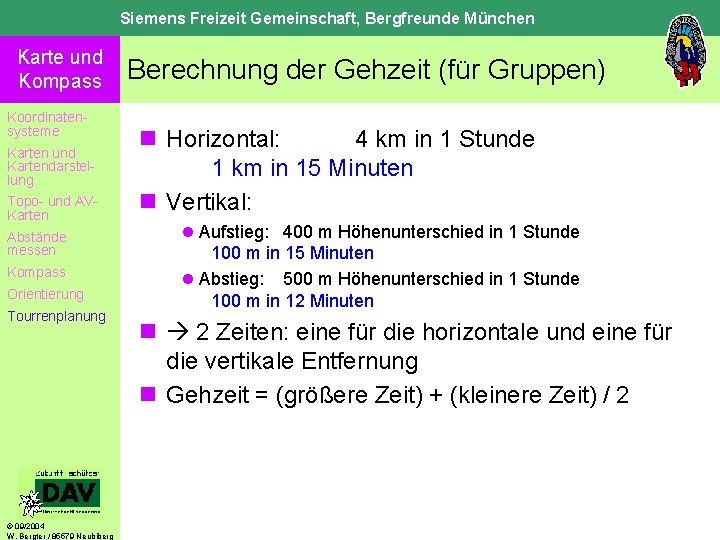

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Berechnung der Gehzeit (für Gruppen) n Horizontal: 4 km in 1 Stunde 1 km in 15 Minuten n Vertikal: l Aufstieg: 400 m Höhenunterschied in 1 Stunde 100 m in 15 Minuten l Abstieg: 500 m Höhenunterschied in 1 Stunde 100 m in 12 Minuten n 2 Zeiten: eine für die horizontale und eine für die vertikale Entfernung n Gehzeit = (größere Zeit) + (kleinere Zeit) / 2

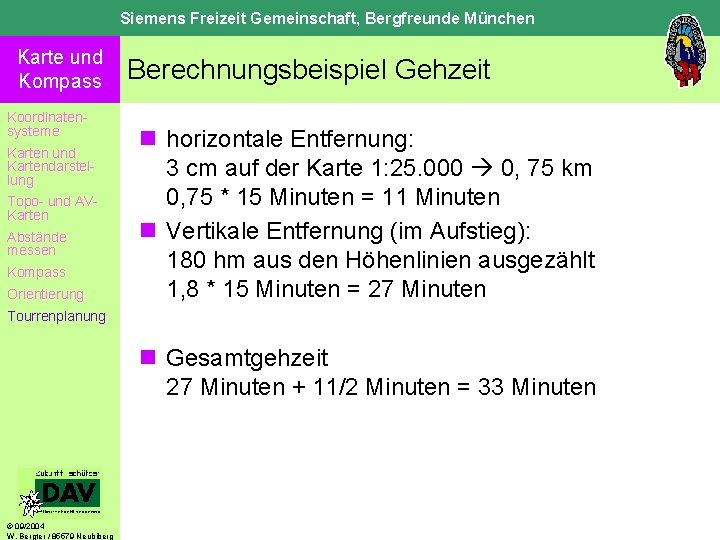

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Berechnungsbeispiel Gehzeit n horizontale Entfernung: 3 cm auf der Karte 1: 25. 000 0, 75 km 0, 75 * 15 Minuten = 11 Minuten n Vertikale Entfernung (im Aufstieg): 180 hm aus den Höhenlinien ausgezählt 1, 8 * 15 Minuten = 27 Minuten Tourrenplanung n Gesamtgehzeit 27 Minuten + 11/2 Minuten = 33 Minuten © 09/2004 W. Bergter / 85579 Neubiberg

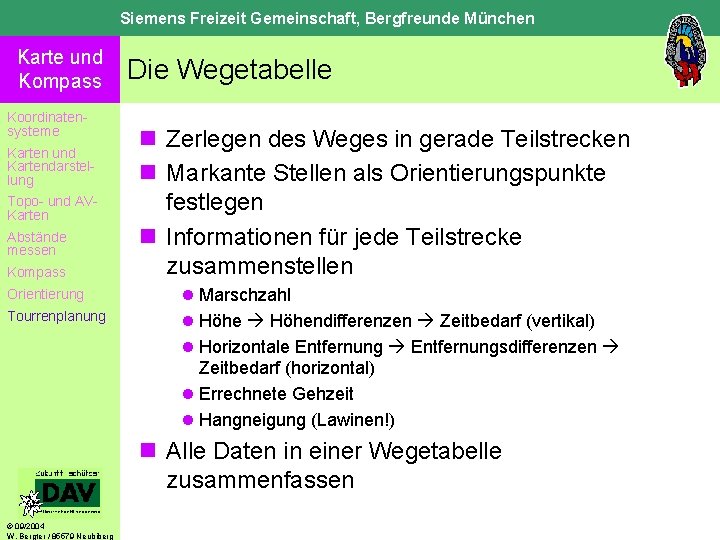

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung Die Wegetabelle n Zerlegen des Weges in gerade Teilstrecken n Markante Stellen als Orientierungspunkte festlegen n Informationen für jede Teilstrecke zusammenstellen l Marschzahl l Höhendifferenzen Zeitbedarf (vertikal) l Horizontale Entfernungsdifferenzen Zeitbedarf (horizontal) l Errechnete Gehzeit l Hangneigung (Lawinen!) n Alle Daten in einer Wegetabelle zusammenfassen © 09/2004 W. Bergter / 85579 Neubiberg

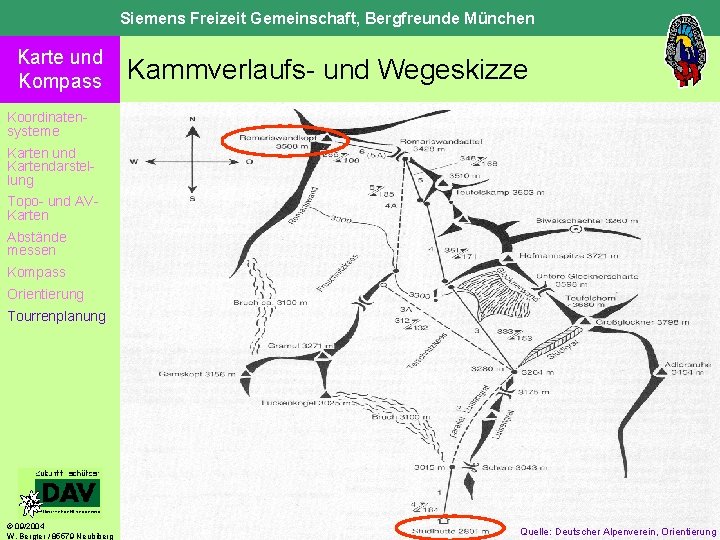

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Kammverlaufs- und Wegeskizze Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung

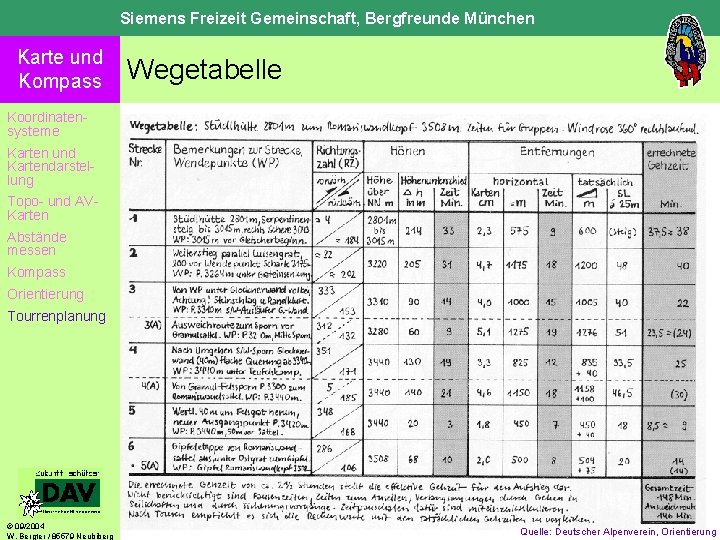

Siemens Freizeit Gemeinschaft, Bergfreunde München Karte und Kompass Wegetabelle Koordinatensysteme Karten und Kartendarstellung Topo- und AVKarten Abstände messen Kompass Orientierung Tourrenplanung © 09/2004 W. Bergter / 85579 Neubiberg Quelle: Deutscher Alpenverein, Orientierung
