SIECI KOMPUTEROWE WYKŁAD 6. SIECI PRZEMYSŁOWE PROF. DR HAB. INŻ. CZESŁAW SMUTNICKI czeslaw. smutnicki@pwr. edu. pl , p. 224 C-3 POLITECHNIKA WROCŁAWSKA KATEDRA INFORMATYKI TECHNICZNEJ
SIECI PRZEMYSŁOWE

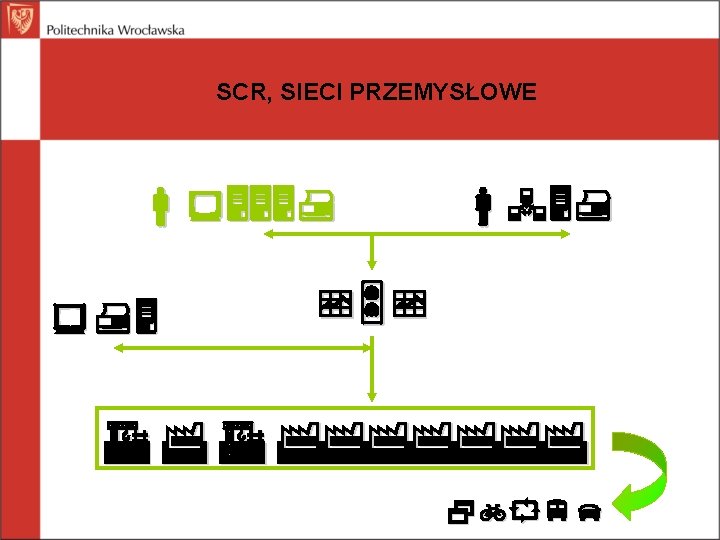

SCR, SIECI PRZEMYSŁOWE
ZINTEGROWANE SYSTEMY WYTWARZANIA CIM CAD CAM CAP PPC CAQ

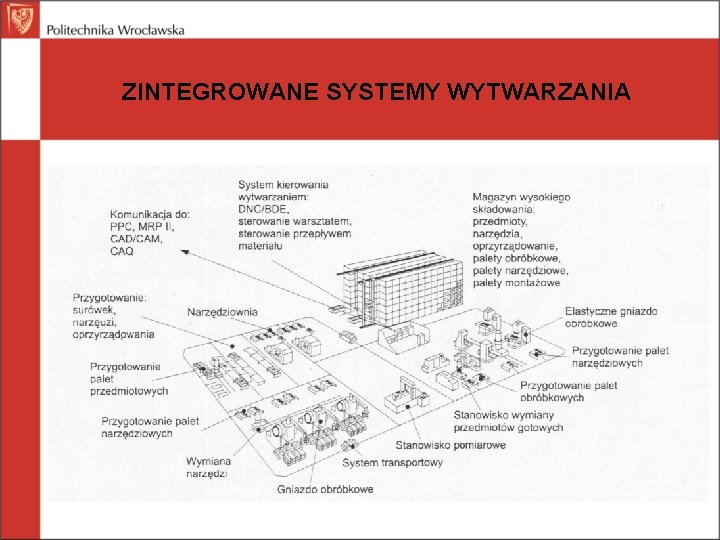

ZINTEGROWANE SYSTEMY WYTWARZANIA
SIECI PRZEMYSŁOWE A MODEL OSI aplikacji SIECI PRZEMYSŁOWE aplikacji prezentacji sesji transportowa sieciowa łącza danych liniowa fizyczna
STRUKTURA SIECI PRZEMYSŁOWYCH Automatyka komunikacja polowa Produkcja transmisja danych Zarządzanie Poziom zarządzania Poziom monitorowania Poziom sterowania Poziom czujników i urządzeń wykonawczych

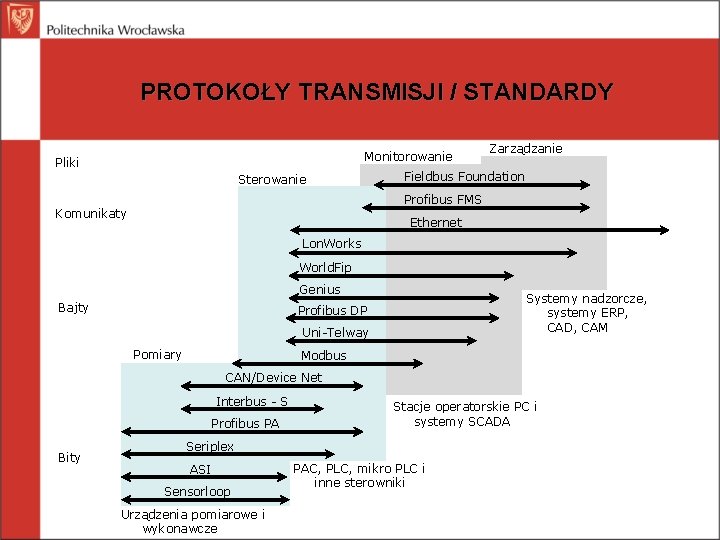

PROTOKOŁY TRANSMISJI / STANDARDY Monitorowanie Pliki Sterowanie Zarządzanie Fieldbus Foundation Profibus FMS Komunikaty Ethernet Lon. Works World. Fip Genius Bajty Systemy nadzorcze, systemy ERP, CAD, CAM Profibus DP Uni-Telway Pomiary Modbus CAN/Device Net Interbus - S Profibus PA Bity Stacje operatorskie PC i systemy SCADA Seriplex ASI Sensorloop Urządzenia pomiarowe i wykonawcze PAC, PLC, mikro PLC i inne sterowniki
PROFIBUS Profibus • • Profibus FMS (Fieldbus Message Specification) Profibus DP (Decentralized Peripherals) MPI (Multipoint Interface) Profibus PA (Process Automation) Profibus (Process Field Bus) normy EN 50170, EN 50254; promocja PNO (Profibus Nutzerorganization)
PROFIBUS Profibus FMS lub Profi. Net MPI Profibus DP Panel operatorski Przetwornik DP/PA Profibus DP / Actual Sensor Interface czujnik przekaźnik PLC inteligentny slave napęd Oddalone we/wy regulator Profibus PA falownik przetwornik zawór
WŁAŚCIWOŚCI SIECI PROFIBUS DP Profibus FMS poziom gniazd produkcyjnych, 0. 5 -1. 5 Mbs Profibus DP urządzenia procesowe, 1. 5 -12 Mbs Profibus PA iskrobezpieczeństwo, norma IEC 1158 -2, 31 kbs Profibus DP: • 126 uczestników w 4 segmentach; max 32 w segmencie • zalecane praktycznie max 50 węzłów • deterministyczny dostęp do magistrali • standard transmisji RS-485 • medium: skrętka (złącze 9 pin) lub światłowód • szybkość transmisji 9. 6 kbs – 12 Mbs • max szybkość dla stacji < 100 m • max zasięg 9600 m dla 7 repeaterów (wzmacniaczy) • Mono-Master(master-slave, odpytywanie, polling, lub broadcasting); Multi-Master (token bus, master-slave) • Urzadzenia: master DP klasy 1 (nadrzędny), master DP klasy 2 (uruchomienie i diagnostyka), slave • wymiana ze stacją nadrzędną <=240 B • adresowanie stacji w zależności od położenia w kasecie
STEROWNIKI SIMATIC S 7 -300 I SIEĆ MPI • • SIMATIC (Siemens) RS-485 MPI 50 m 9100 m, 10 wzmacniaczy, 187. 5 kbs (12 Mbs dla CPU 318 -2 DP) 23. 8 km dla światłowodów język drabinkowy LD, język typu lista instrukcji (IL) narzędziowy Step 7 do programowania sterowników
KONFIGURACJA ŁĄCZENIA KASET S 7 -300 PS CPU 315 -2 DP IM 361 10 m IM 361 IM 365 10 m PS CPU 315 -2 DP 1 m IM 360 PS CPU 315 IM 365 -2 DP
PROFIBUS DP Mono-Master Profibus DP Przetwornik Napęd Oddalone we/wy
PROFIBUS DP Multi-Master Profibus DP Przetwornik Napęd Oddalone we/wy
