Sieci komputerowe Dalej Pojcie sieci Dalej Sie komputerowa

Sieci komputerowe Dalej

Pojęcie sieci Dalej

Sieć komputerowa (angielskie computer network), układ komputerów i urządzeń końcowych (np. drukarka) połączonych między sobą szeregowymi łączami komunikacyjnymi, umożliwiającymi wymianę komunikatów między poszczególnymi stanowiskami. Sieć komputerowa zapewnia bezpieczny dostęp użytkowników do wspólnych zasobów takich jak dane lub urządzenia peryferyjne. Dostęp komputera do sieci komputerowej odbywa się za pośrednictwem interfejsu sieciowego. Niektóre z komputerów działających w sieci mogą pełnić specjalne funkcje, np. bram, mostów lub rutenów, inne po prostu korzystają z udogodnień tworzonych przez sieć, np. dzielenia zasobów zależności od odległości między komputerami rozróżnia się sieci lokalne, miejskie i rozległe. Szybkości przesyłania danych w sieciach wahają się w granicach od 56 Kb/s do megabitów na sekundę. Początki sieci komputerowej sięgają połowy lat sześćdziesiątych XX w. -sieć Arpanet Dalej

Rodzaje sieci Dalej

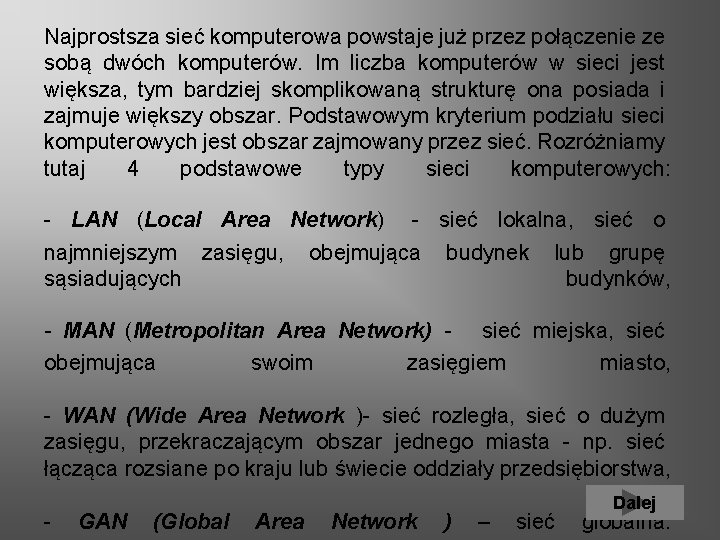

Najprostsza sieć komputerowa powstaje już przez połączenie ze sobą dwóch komputerów. Im liczba komputerów w sieci jest większa, tym bardziej skomplikowaną strukturę ona posiada i zajmuje większy obszar. Podstawowym kryterium podziału sieci komputerowych jest obszar zajmowany przez sieć. Rozróżniamy tutaj 4 podstawowe typy sieci komputerowych: - LAN (Local Area Network) - sieć lokalna, sieć o najmniejszym zasięgu, obejmująca budynek lub grupę sąsiadujących budynków, - MAN (Metropolitan Area Network) - sieć miejska, sieć obejmująca swoim zasięgiem miasto, - WAN (Wide Area Network )- sieć rozległa, sieć o dużym zasięgu, przekraczającym obszar jednego miasta - np. sieć łącząca rozsiane po kraju lub świecie oddziały przedsiębiorstwa, - GAN (Global Area Network ) – Dalej sieć globalna.

INTERNET - sieć sieci komputerowych. To nienależący do nikogo w całości ogólnoświatowy zbiór połączonych ze sobą prywatnych sieci komputerowych z których każda należy do jakiejś organizacji i jest przez nią zarządzana i nadzorowana. Typowo sieci te są ze sobą połączone routerami dbającymi o segregowanie danych generowanych w sieci lokalnej na te, które powinny zostać w jej obrębie oraz na te które powinny zostać przekazane do innych sieci. Dalej

INTRANET- prywatna sieć lokalna (LAN, MAN, WAN) oparta na standardach internetowych . potencjalnie oferuje uproszczenie procedury łączenia części pochodzących od różnych producentów, a w konsekwencji zmniejszenie kosztów budowy sieci i uprszczenie życia jej użytkowników końcowych. EKSTRANET- sieć lokalna zbudowana w oparciu o standardy internetowe- czyli intranet – została podłączona do internetu i częściowo udostępniana klientom i handlowym partnerom firmy. Dalej

Do zarządzania zasobami sieci służy serwer. Jest to wydzielony komputer, na którym znajduje się systemowe oprogramowanie sieciowe oraz zasoby (pliki, dyski, aplikacje, drukarki itp. ). Wykonuje on określone zadania dla użytkowników sieci oraz czuwa nad prawidłowym korzystaniem z jego zasobów. Mówimy wówczas o sieci z wydzielonym serwerem. Na każdym serwerze musi być zainstalowany wielodostępny system operacyjny. Każdy z nich (Unix, Linux, Windows NT) wyposażony jest w zintegrowane oprogramowanie sieciowe. Pojęcie serwer, najprościej mówiąc, dotyczy maszyny, która w sposób kontrolowany przez administratora umożliwia korzystanie z jej zasobów. Dalej

Możemy się spotkać z następującymi terminami dla serwerów: ·serwer sieciowy - wspólne korzystanie z zasobów sieci, ·serwer baz danych - wspólne korzystanie z danych, ·serwer WWW - wspólne korzystanie ze stron internetowych, ·serwer FTP - wspólne korzystanie z usługi pobierania plików, ·serwer druku - wspólne korzystanie z drukarek, ·serwer aplikacji - wspólne korzystanie z programów Dalej

FTP, File Transfer Protocol, protokół umożliwiający przesyłanie plików poprzez sieć Internet. Aby możliwe było przesyłanie plików za pomocą tego protokołu, jeden komputer musi pełnić rolę serwera FTP. Na drugim użytkownik może uruchomić program klienta FTP, za pomocą którego loguje się do serwera. Teraz możliwe jest już przesyłanie plików w dwie strony. Użytkownik nie zawsze jednak ma dostęp do wszystkich plików na serwerze, zależy to od uprawnień, jakie mu przysługują. Popularną usługą jest także anonimowe FTP. Użytkownik może się zalogować do komputera, na którym nie ma żadnych praw dostępu. Jako nazwę użytkownika podaje “anonymous”, hasłem zaś jest jego adres e-mail. Użytkownik ma wtedy możliwość korzystania z wybranych zasobów serwera. Dalej

Jednym z najpopularniejszych w Polsce programów umożliwiających łączenie się z serwerami FTP jest Windows Commandera zwany ostatnio też Total Commanderem. Dalej

Serwer (server) - główny komputer w sieci, wykonujący określone usługi na rzecz innych komputerów. Serwerami mogą być wydajne komputery klasy PC lub komputery typu mainframe. Stosuje się także sieci bez wydzielonego serwera - równorzędne lub równoprawne. W dużych przedsiębiorstwach i instytucjach istnieje kilka lub kilkanaście sieci lokalnych. W ich obrębie mogą pracować poszczególne grupy robocze. W celu połączenia danych ze wszystkich grup roboczych w jedną logiczną całość, tworzy się sieć korporacyjną. Obecnie sieci tego typu są zwykle oparte na idei intranetu. Dalej

Intranet - wewnętrzna sieć lokalna w przedsiębiorstwie lub instytucji, zbudowana w oparciu o technologię wykorzystywaną w sieci WWW. Serwer WWW udostępnia swoje zasoby wewnątrz przedsiębiorstwa lub instytucji. Grupa robocza (Work Group) - grupa użytkowników w sieci mająca zdefiniowane dla niej zasoby programowe i sprzętowe. W obrębie jednej sieci może istnieć wiele grup roboczych. W dużych instalacjach, w których pracuje kilkaset lub kilka tysięcy komputerów tworzy się podsieci lokalne. Są one następnie łączone ze sobą w sieć szkieletową. Konstrukcja tego typu to szybka magistrala transmisji danych, która obsługuje ruch międzysieciowy. Dalej

Elementy składowe sieci Dalej

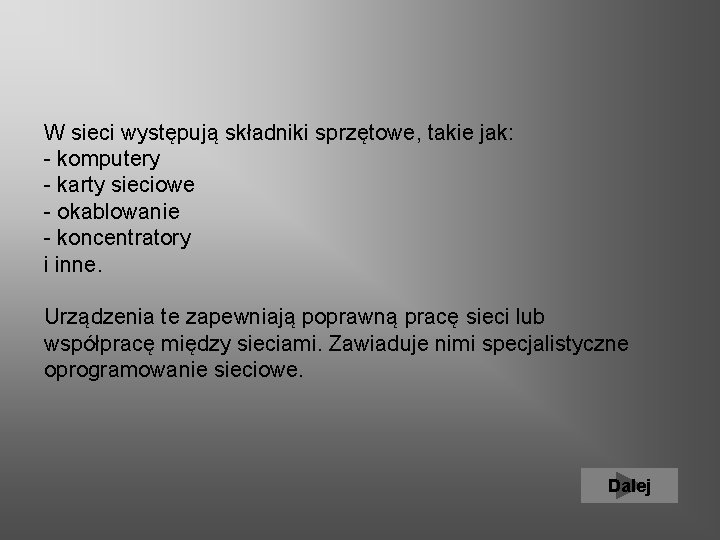

W sieci występują składniki sprzętowe, takie jak: - komputery - karty sieciowe - okablowanie - koncentratory i inne. Urządzenia te zapewniają poprawną pracę sieci lub współpracę między sieciami. Zawiaduje nimi specjalistyczne oprogramowanie sieciowe. Dalej

Sprzęt komputerowy w sieci. Najogólniej komputery pracujące w sieci możemy podzielić na dwa podstawowe rodzaje, tzw. stacje robocze oraz serwery. Serwery można podzielić na dedykowane, niededykowane i specjalizowane. Pierwsze z nich umożliwiają użytkownikom dostęp do swoich usług. Tworzy się je dla konkretnej grupy użytkowników oraz dla konkretnych zadań. Nie można na nich uruchamiać programów. Serwery niededykowane umożliwiają dostęp do aplikacji, plików, drukarki itp. Mogą one także korzystać z zasobów innych serwerów w sieci. Trzecią grupą są serwery przeznaczone do realizacji ściśle określonych zadań. Przykładem tego typu maszyn może być serwer obsługujący pocztę elektroniczną, bazy danych lub drukarki. Dalej

Łącza w sieci komputerowej. Aby była możliwa wymiana danych pomiędzy komputerami w sieci, muszą pomiędzy nimi istnieć środki łączności. W zależności od rodzaju zastosowanego medium rozróżniamy sieci przewodowe oraz bezprzewodowe. W pierwszych wykorzystuje się do łączenia kabel koncentryczny, skrętkę (kilka pojedynczych przewodów skręconych parami) oraz łącze optoelektroniczne - światłowód. Z kolei w sieciach bezprzewodowych transmisja danych jest możliwa za pomocą fal radiowych oraz fal elektromagnetycznych, które pracują w zakresie podczerwieni. Najpopularniejszym medium transmisyjnym w sieciach LAN są przewody koncentryczne lub skrętka, rzadziej stosuje się światłowody oraz łącza na podczerwień i fale radiowe. Z kolei w sieciach WAN, ze względu na duże odległości, rzadziej stosuje się łącza kablowe. Wykorzystuje się tutaj sieć telefoniczną, własne lub dzierżawione łącza światłowodowe, fale radiowe i przekaz satelitarny. Wybór rodzaju łącza jest uzależniony między innymi od rodzaju sieci, odległości między komputerami i wymaganej prędkości transmisji. Dalej

a. Sieci przewodowe -skrętka - kabel koncentryczny - światłowód Dalej

Skrętka - to obecnie najpopularniejsze medium transmisyjne. Używany jest także w telefonii. Wyróżnia się dużą niezawodnością i niewielkimi kosztami realizacji sieci. Składa się z od 2 do nawet kilku tysięcy par skręconych przewodów, umieszczonych we wspólnej osłonie. Aby zmniejszyć oddziaływanie par przewodów na siebie, są one wspólnie skręcone. W ten sposób zmniejsza się powierzchnia pętli utworzonej przez obwód i zarazem oddziaływanie indukcji elektromagnetycznej na obwód Istnieją 2 rodzaje tego typu kabla: ekranowany (STP, FTP) nieekranowany (UTP) Dalej

Różnią się one tym, iż ekranowany posiada folie ekranującą, a pokrycie ochronne jest lepszej jakości, więc w efekcie zapewnia mniejsze straty transmisji i większą odporność na zakłócenia. Mimo to powszechnie stosuje się skrętkę UTP. Dalej

Przyłączanie skrętki Do karty sieciowej skrętkę przyłączą się za pomocą złącza RJ 45. Skrętkę stosuje się przede wszystkim w sieciach o topologii gwiazdy więc uszkodzenie jednego połączenia z zasady nie wpływa na pracę całej sieci. Instalacja okablowania skrętkowego jest bardzo prosta dzięki zastosowaniu połączeń zaciskowych. Mimo, iż skrętka jest najtańszym kablem wymaga dodatkowych urządzeń tzw. hubów, do których przyłączone są wszystkie stacje robocze. Dalej

Kategorie skrętki Przepustowość skrętki zależna jest od tzw. kategorii. Skrętka: kategorii 1 to kabel telefoniczny kategorii 2 przeznaczona jest do transmisji danych z szybkością 4 Mb/s kategorii 3 do transmisji o przepustowości do 10 Mb/s kategorii 4 do 16 Mb/s kategorii 5 do ponad 100 Mb/s - ten typ ma zastosowanie w szybkich sieciach np. Fast Ethernet kategorii 6 - 622 Mb/s przeznaczony jest dla sieci ATM. Dalej

Kabel koncentryczny - (BNC), często nazywany "koncentrykiem", składa się z dwóch koncentrycznych (czyli współosiowych) przewodów. Kabel ten jest dosłownie współosiowy, gdyż przewody dzielą wspólną oś. Najczęściej spotykany rodzaj kabla koncentrycznego składa się z pojedynczego przewodu miedzianego biegnącego w materiale izolacyjnym. Izolator jest okolony innym cylindrycznie biegnącym przewodnikiem, którym może być przewód lity lub pleciony, otoczony z kolei następną warstwą izolacyjną. Całość osłonięta jest koszulką ochronną z polichlorku winylu (PCW) lub teflonu. Kabel koncentryczny jest najczęściej określany przez wojskowy numer specyfikacyjny rozpoczynający się od liter RG. Kable o różnych numerach RG mają różne charakterystyki fizyczne i elektryczne i dlatego kabel wykorzystywany przez jeden typ sieci nie może współpracować z innym. Za pomocą koncentryka łączy się komputery szeregowo i nie potrzeba żadnych dodatkowych Dalej urządzeń.

Najczęściej używamy dwóch rodzajów kabli koncentrycznych zwanych popularnie - cienkim koncentrykiem - grubym koncentrykiem. Dalej

Cienki koncentryk (cienki ethernet) składa się z pojedynczego, centralnego przewodu miedzianego, otoczonego warstwą izolacyjną. Jest to kabel ekranowany, a więc odporny na zakłócenia. W celu osłony przesyłanych informacji przed wpływem pól elektromagnetycznych, jako ekran stosuje się cienką siatkę miedzianą. Maksymalna długość jednego segmentu sieci realizowanej na cienkim koncentryku wynosi 185 metrów. Nie jest to odległość między poszczególnymi komputerami, lecz pomiędzy jednym a drugim końcem sieci. Przepustowość 10 Mb/s. Dalej

Gruby koncentryk (gruby ethernet) lub żółty kabel ze względu na to, że najczęściej ma żółty lub pomarańczowy kolor. Gruby ethernet składa się z pojedynczego, centralnego przewodu otoczonego warstwą izolacyjną, a następnie ekranującą siateczką oraz zewnętrzną izolacją. Maksymalna długość jednego segmentu sieci realizowanej na grubym koncentryku wynosi 500 metrów. Przepustowość 10 Mb/s. Dalej

Przygotowanie kabli BNC Należy przygotować kable koncentryczne o odpowiedniej długości, nie zapominając o pewnej rezerwie, najlepiej wymierzyć to prowadząc kabel tam gdzie on będzie zamontowany i uciąć go już po jego pociągnięciu (gdy mamy dłuższą rolkę pozwala zaoszczędzić dużo kabla). Zakupione końcówki BNC powinny składać się z trzech elementów: obrączki na końcówkę kabla, igły oraz właściwej końcówki. Na końcach sieci na kabel zakładamy terminator (po jeden na każdym końcu sieci). Dalej

W światłowodach do transmisji informacji wykorzystywana jest wiązka światła, która jest odpowiednikiem prądu w innych kablach. Wiązka ta jest modulowana zgodnie z treścią przekazywanych informacji. To rozwiązanie otworzyło nowe możliwości w dziedzinie tworzenia szybkich i niezawodnych sieci komputerowych. Właściwie dobrany kabel może przebiegać w każdym środowisku. Szybkość transmisji może wynosić nawet 3 Tb/s Dalej

Działanie światłowodu Światłowód jest wykonany ze szkła kwarcowego, składa się z rdzenia (złożonego z jednego lub wielu włókien), okrywającego go płaszcza oraz warstwy ochronnej. Dielektryczny kanał informatyczny eliminuje konieczność ekranowania. Transmisja światłowodowa polega na przepuszczeniu przez szklane włókno wiązki światła generowanej przez diodę lub laser. Wiązka ta to zakodowana informacja binarna, rozkodowywana następnie przez fotodekoder na końcu kabla. Światłowód w przeciwieństwie do kabli miedzianych, nie wytwarza pola elektromagnetycznego, co uniemożliwia podsłuch transmisji. Główną wadą tego medium jest łatwa możliwość przerwania kabla, a jego ponowne złączenie jest bardzo kosztowne. Dalej

b. sieci bezprzewodowe - radiowe Dalej

b. sieci bezprzewodowe - mikrofalowe Dalej

b. sieci bezprzewodowe -podczerwone Dalej

Karty sieciowe Do łączenia komputerów w sieć potrzebne są specjalne karty tzw. karty sieciowe. Wyjątkiem jest podłączenie do Internetu – tutaj ich rolę pełni modem. Karty sieciowe służą nie tylko do połączenia ze sobą komputerów, gdyż samo fizyczne połączenie dwóch maszyn nie umożliwi jeszcze nawiązania między nimi łączności. Jej podstawowym zadaniem jest ustalenie warunków łączności obowiązujących w danej sieci, takich jak: - szybkość transmisji danych, - rozmiar przesyłanej informacji. Z pojęciem karty sieciowej związany jest adres, identyfikujący jednocześnie dany komputer tak, aby można go było odróżnić od innych pracujących w sieci. Karta nadając wiadomość musi przypisać do niej adres sieciowy odbiorcy. W zależności od standardu sieci komputerowej adres może być przypisany bezpośrednio do karty przez jej producenta lub przez osobę instalującą sieć. Dalej

Karta sieciowa (network interface controller) – nazywana także adapterem sieciowym jest specjalną kartą rozszerzającą, umieszczaną wewnątrz komputera, w gnieździe rozszerzającym typu ISA lub PCI. Jej zadaniem jest umożliwienie połączenia komputera z innymi komputerami w sieć komputerową. Dalej

Zasoby sieciowe Pod pojęciem zasobów sieciowych rozumiemy wszystkie urządzenia, które są dostępne dla jej użytkowników. Należą do nich dyski twarde, drukarki, plotery, skanery, modemy itp. Użytkownicy sieci korzystają z jej zasobów za pośrednictwem komputerów lub bezpośrednio za pomocą kart sieciowych (drukarka). Dalej

Stacja robocza (work station) – komputer pracujący w sieci, umożliwiający korzystający z jej zasobów. Jest przeznaczona do wykonywania określonych zadań za pomocą aplikacji lub programów narzędziowych. Stacja robocza to silny komputer korzystający ze swojego systemu operacyjnego i oprogramowania, który przetwarza dane własne lub pobierane z sieci. Dalej

Urządzenia dodatkowe w sieci komputerowej. Z siecią komputerowa związane są dwie podstawowe grupy urządzeń. Pierwsze z nich obejmują urządzenia zwane regeneratorami. Mają one za zadanie utrzymanie fizycznej komunikacji pomiędzy wszystkimi stacjami roboczymi i serwerem. W grupie regeneratorów spotkać możemy dwa typy urządzeń: -koncentrator (hub) - wzmacniak (repeater) Dalej

Koncentrator (hub) – elementarny węzeł komunikacyjny w sieci komputerowej LAN o topologii fizycznej gwiazdy. Urządzenie to umożliwia łączenie i rozgałęzienie dróg komunikacyjnych. Rozróżniamy koncentratory - pasywne - aktywne. W przypadku tych drugich, oprócz funkcji sprzęgających, spełniają one również rolę regeneratorów. Wzmacniak (repeater) - urządzenie sieci lokalnej wzmacniające przesyłany sygnał, dzięki czemu istnieje możliwość przedłużenia sieci. Dalej

Druga grupa obejmuje urządzenia umożliwiające połączenie pomiędzy sieciami komputerowymi. W zależności od tego, czy będą to sieci jednorodne czy różnorodne spotkać się możemy z następującymi urządzeniami: - most (bringe) - ruter (router) - brama (gateway) Dalej

Most (bridge) - urządzenie łączące dwie (lub więcej) jednakowe sieci komputerowe i umożliwiające przesyłanie danych pomiędzy nimi. Zapewnia zwiększenie wydajności całej sieci. Ruter (router) - umożliwia połączenie ze sobą różnych sieci LAN lub sieci LAN z siecią WAN. Ruter sprawdza, czy nadawca i adresat przesyłanej informacji znajduje się w tej samej sieci. Jeżeli tak, wówczas informacja bez jego pomocy dotrze do adresata. W przeciwnym wypadku wybiera najkrótszą drogę jej transmisji do adresata w innej sieci. Gdy ruter nie potrafi odnaleźć danego odbiorcy (a jest to możliwe w rozbudowanej sieci WAN) przesyła informacje do innego rutera, który zajmie się jej przestaniem. Brama (gateway) - urządzenie łączące ze sobą sieci, które różnią się sposobem przesyłania danych. Pełni ono rolę tłumaczy pomiędzy sieciami. Dalej

Podstawowe topologie sieci Dalej

Topologia sieci (network topology) określa strukturę połączeń pomiędzy komputerami w sieci komputerowej. Definiuje reguły ich komunikacji oraz sposób rozbudowy sieci w przyszłości. W praktyce dotyczy ona sieci typu LAN. Topologia obejmuje trzy podstawowe typy: - gwiazdy - pierścienia - magistrali Dalej

Topologia gwiazdy Dalej

Topologia gwiazdy W sieci zorganizowanej w topologii gwiazdy, wszystkie komputery w niej pracujące są najczęściej połączone z jednym komputerem, który pełni rolę serwera. W gwieździe mogą pracować również komputery bez wydzielonego serwera (komputery równoprawne). Połączenie jest realizowane za pośrednictwem koncentratora lub bez niego. Wymiana danych pomiędzy· poszczególnymi komputerami odbywa się za pomocą serwera. Dalej

Podstawowe zalety typologii gwiazdy to: -łatwość konserwacji, wykrycia uszkodzeń, monitorowania i zarządzania siecią, -awaria jednej stacji nie wpływa na pracę reszty sieci, -układ okablowania jest łatwo modyfikowalny (łatwo dołączyć stację roboczą). Wadą tego rozwiązania jest - duża liczba kabli, -wyższe koszty rozbudowy sieci, -wrażliwość na awarię. Dalej

Topologia pojedynczego pierścienia Dalej

Topologia pierścienia W rozwiązaniu tego typu kabel łączący tworzy pętlę. Wszystkie komputery pracujące w sieci uczestniczą w przekazywaniu sygnału oraz w jego regeneracji. Każdy komputer jest wyposażony w mechanizm kontrolujący zawartość przesyłanych siecią pakietów danych pod kątem poprawności transmisji i adresu jego przeznaczenia. Łącza tego typu wymagają bezpośredniego nadawania i odbierania transmitowanych sygnałów. Jeżeli w sieci nie zastosowano specjalnych urządzeń, to uszkodzenie pojedynczego komputera lub kabla łączącego ten komputer spowoduje awarię całej sieci. Jest to podstawowa wada tej typologii. Ponadto w tej sieci trudno jest zlokalizować uszkodzenie. Kłopotliwe jest także jej zaprojektowanie. Dalej

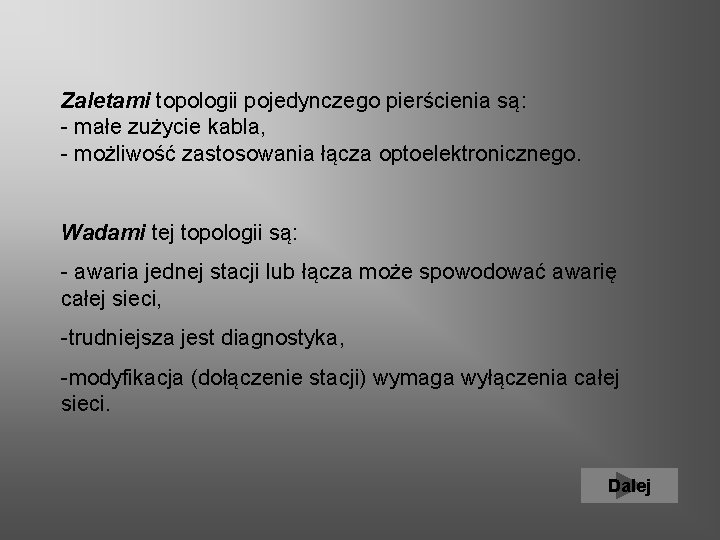

Zaletami topologii pojedynczego pierścienia są: - małe zużycie kabla, - możliwość zastosowania łącza optoelektronicznego. Wadami tej topologii są: - awaria jednej stacji lub łącza może spowodować awarię całej sieci, -trudniejsza jest diagnostyka, -modyfikacja (dołączenie stacji) wymaga wyłączenia całej sieci. Dalej

Topologia podwójnego pierścienia Dalej

Topologia podwójnego pierścienia Inną odmianą topologii pierścienia jest tzw. podwójny pierścień, w którym połączenia między stacjami w sieci są podwójne. Przesyłanie danych odbywa się w przeciwnych kierunkach. Jeżeli jedno z połączeń podwójnego pierścienia nie działa lub jest odłączone, to dwie najbliższe stacje dokonują automatycznej rekonstrukcji – zawracają dane do drogiego pierścienia. Dalej

Topologia magistrali Dalej

Topologia magistrali W tego typu rozwiązaniu wszystkie komputery pracujące w sieci są dołączone do jednego odcinka przewodu. Transmitowane dane są grupowane w pakiety zaopatrzone w adres. Wysłana informacja dociera do wszystkich komputerów w sieci, jednakże odbiera ją jedynie komputer o właściwym adresie. W celu umożliwienia przesyłania sygnału przez magistralę, na jej końcach założone są specjalne rezystory nazywane terminatorami. Dalej

Terminator (opornik o rezystancji dostosowanej do impedancji kabla) zapobiega odbiciu sygnału przesyłanego ze stacji po dotarciu do końcówki, bez niego objawiałoby się to jako powtórzenie transmisji. Absorbuje wszystkie sygnały docierające na koniec kabla, uniemożliwia zakłócenia i zamyka obwód. Dalej

Zaletą topologii magistrali między innymi jest - małe zużycie kabla - prosta instalacja - bardzo prosta rozbudowa sieci. - awaria jednego komputera nie wpływa na pracę sieci. Natomiast wadą jest - konkurencja o dostęp do łącza, ponieważ wszystkie komputery dzielą się kablem - utrudniona jest diagnostyka i wykrywanie błędów w sieci - w razie uszkodzenia kabla magistrali przestaje działać cała sieć, ponieważ uszkodzony kabel staje się końcem magistrali pozbawionym terminatora Dalej

Środowisko i oprogramowanie sieciowe Dalej

Organizacja sieci. W większości sieci komputerowych (nie dotyczy sieci Internet) istnieje osoba lub osoby określane mianem administratora sieci ( supervisor, superuser). Nie jest on zwykłym użytkownikiem. Do jego zadań należy: - zakładanie kont osobom pracującym w sieci - zarządzanie nimi - tworzenie kopii zapasowych systemu i danych zgromadzonych na serwerze - czuwanie nad bezpieczeństwem sieci i urządzeń w niej pracujących - instalowanie oprogramowania. Każde konto ma określone prawa dostępu. W przeciwieństwie do użytkowników, administrator posiada nieograniczone uprawnienia. Dalej

Konto użytkownika (user account) - każdy sieciowy system operacyjny umożliwia zakładanie kont dla użytkownikowi w sieci. Konto jest zdefiniowane przez nazwę użytkownika, jego hasło oraz prawa dostępu. Nazwa użytkownika (username) jest unikatowa w jednym systemie sieciowym. Hasło (password) jednoznacznie identyfikuje go z jego kontem. Użytkownik nie posiadający konta w sieci, nie może korzystać z jej zasobów. Czasami w sieci istnieje możliwość dostępu tzw. anonimowego użytkownika, jednakże posiada on bardzo ograniczone prawa. Dalej

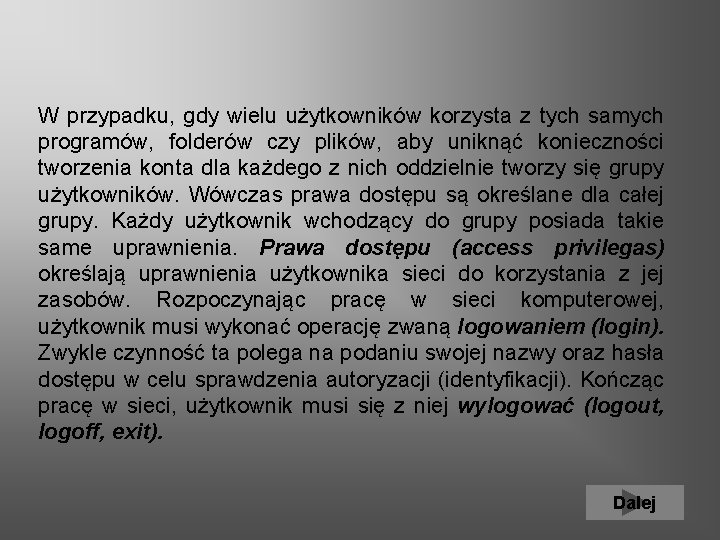

W przypadku, gdy wielu użytkowników korzysta z tych samych programów, folderów czy plików, aby uniknąć konieczności tworzenia konta dla każdego z nich oddzielnie tworzy się grupy użytkowników. Wówczas prawa dostępu są określane dla całej grupy. Każdy użytkownik wchodzący do grupy posiada takie same uprawnienia. Prawa dostępu (access privilegas) określają uprawnienia użytkownika sieci do korzystania z jej zasobów. Rozpoczynając pracę w sieci komputerowej, użytkownik musi wykonać operację zwaną logowaniem (login). Zwykle czynność ta polega na podaniu swojej nazwy oraz hasła dostępu w celu sprawdzenia autoryzacji (identyfikacji). Kończąc pracę w sieci, użytkownik musi się z niej wylogować (logout, logoff, exit). Dalej

Środowisko sieciowe Współczesne środowiska sieciowe są bardzo rozbudowane. Oprogramowanie sieciowe obsługujące to środowisko musi spełniać coraz to większe wymagania. Istnieje kilka podstawowych elementów środowiska sieciowego: - pliki i drukowanie - usługi aplikacyjne - integracja ze sprzętem - infrastruktura sieci - integracja z siecią Internet i Intranet - zdalny dostęp do sieci - przesyłanie komunikatów oraz aplikacje do pracy w grupie - usługi katalogowe i identyfikacyjne Dalej

· Pliki i drukowanie - jednym z ważniejszych zadań środowiska jest wspólne korzystanie z dostępnych w sieci plików oraz drukarek. · Usługi aplikacyjne - większość nowoczesnych sieci komputerowych wymaga efektywnej obsługi przekazywania komunikatów, udostępniania baz danych oraz innych aplikacji. Na uwagę zasługują tutaj między innymi: obsługa pracy w systemach wieloprocesorowych, odporność na błędy, wysokiej jakości zintegrowane systemy programowania oraz obsługa aplikacji pochodzących od niezależnych producentów. · Integracja ze sprzętem - każde oprogramowanie sieciowe musi spełniać regułę zgodności względem istniejącej platformy sprzętowej. Dalej

· Infrastruktura sieci - oprogramowanie obsługujące sieć musi być zgodne ze standardowymi protokołami wykorzystywanymi przy przesyłaniu informacji. · Integracja z siecią Internet i Intranet - oprogramowanie sieciowe musi obsługiwać standardowy protokół wykorzystywany w sieci Internet i Intranet – TCP/IP oraz tzw. protokół DHCP (Dynamic Host Configuration Protocol) - dynamiczny protokół konfiguracji komputera macierzystego. · Zdalny dostęp do sieci - każda nowoczesna sieć komputerowa umożliwia pracę na komputerach, które znajdują się poza jej obrębem. W takim przypadku sieć posiada serwer dostępu, za pomocą którego można zrealizować połączenie np. wykorzystując łącza telefoniczne. Serwer dostępu dokonuje także identyfikacji użytkownika zewnętrznego oraz sprawdza jego prawa dostępu. Dalej

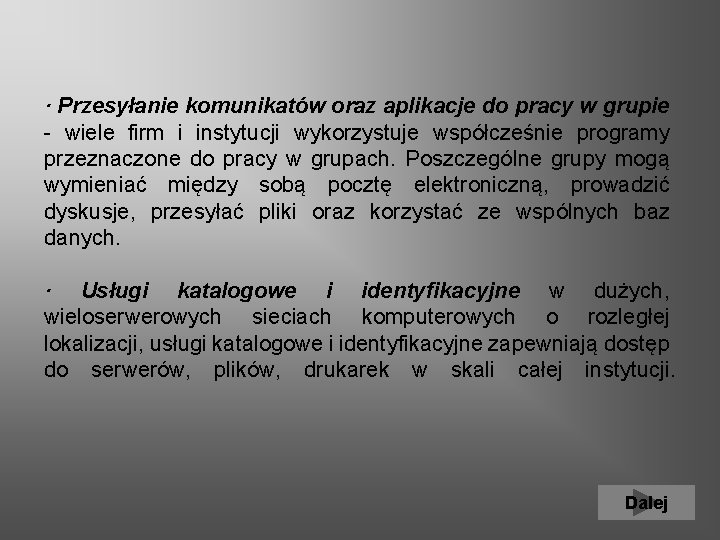

· Przesyłanie komunikatów oraz aplikacje do pracy w grupie - wiele firm i instytucji wykorzystuje współcześnie programy przeznaczone do pracy w grupach. Poszczególne grupy mogą wymieniać między sobą pocztę elektroniczną, prowadzić dyskusje, przesyłać pliki oraz korzystać ze wspólnych baz danych. · Usługi katalogowe i identyfikacyjne w dużych, wieloserwerowych sieciach komputerowych o rozległej lokalizacji, usługi katalogowe i identyfikacyjne zapewniają dostęp do serwerów, plików, drukarek w skali całej instytucji. Dalej

Oprogramowanie sieciowe (Net. Ware) - to oprogramowanie komputerowe przeznaczone do użytku w sieci komputerowej i umożliwiające pracę grupową oraz dzielenie zasobów. Podstawową rolę odgrywają tutaj sieciowe systemy operacyjne (NOS - Network Operating System). Zapewniają one obsługę środowiska sieciowego. Ich zadaniem jest przede wszystkim ochrona kont użytkowników i danych, obsługa plików, aplikacji oraz drukarek. Dalej

Najpopularniejszymi obecnie systemami sieciowymi są: Netware (Novel), LAN Manager, Windows NT (Microsoft) oraz Unix i Linux w różnych odmianach. Windows 95/98 umożliwia pracę i połączenia w sieci, lecz nie zarządza siecią. Ponieważ współczesne środowiska sieciowe są bardzo rozbudowane, w praktyce najczęściej wykorzystuje się kombinację systemów NOS; dana sieć działa pod kontrolą systemu Novell, natomiast środowiskiem aplikacyjnym jest Windows NT. Oprogramowaniem sieciowym są także programy zainstalowane na dysku twardym stacji roboczej w sieci. Oprogramowanie to zawiera narzędzia pozwalające na wymianę informacji pomiędzy komputerami i na dzielnie plików Dalej

Standardy sieci lokalnych Dalej

Istnieje kilka standardów funkcjonowania sieci lokalnych: - Token. Ring - Ethernet - Fast. Ethernet - Arcnet - FDDI - Apple. Talk dla komputerów Macintosh Obecnie najpopularniejsze są trzy pierwsze. Z każdym standardem związana jest określona prędkość transmisji, sposób przesyłania danych, typ połączeń i topologia sieci. Dalej

Początki lokalnych sieci komputerowych sięgają połowy lat siedemdziesiątych, gdy pojawił się pierwszy rozpowszechniony rodzaj sieci tego typu Arc. Net. Został on opracowany przez firmę Data. Point. Transmisja danych w sieci odbywa się przy użyciu tzw. żetonu (token). Jest to pakiet informacji, który jest przesyłany w łączu (w sposób ciągły) pomiędzy komputerami w sieci. Komputer, który ma wysłać dane oczekuje na żeton i po jego otrzymaniu rozpoczyna transmisję. Po jej zakończeniu przesyła żeton do następnej stacji. Dalej

W 1985 roku został opracowany i zaprezentowany przez firmę IBM kolejny standard sieci - Token Ring. Tutaj transmisja danych także odbywa się przy użyciu żetonu. Token. Ring - standard sieci lokalnych umożliwiający transmisję danych z prędkością 4 lub 16 Mb/s. Sieć Token Ring budowana jest w topologii logiczny pierścień/fizyczna gwiazda przy użyciu skrętki. Dalej

Ethernet - standard sieci lokalnych określający techniczne zasady i prędkości transmisji danych do 10 Mb/s. Może ona zostać zbudowana w technologii magistrali przy użyciu kabla koncentrycznego lub w technologii gwiazdy przy użyciu skrętki. Dalej

Fast. Ethernet - standard sieci lokalnych umożliwiający transmisję danych z prędkością 100 Mb/s. Budowana jest w technologii gwiazdy, przy użyciu skrętki. Dalej

Arcnet (Attached Resource Computer Network) - pierwszy standard sieci lokalnych, umożliwiający transmisję danych z prędkością 2, 5 Mb/s. Sieć Arc. Net budowana jest w topologii magistrali przy wykorzystaniu kabla koncentrycznego. Istnieją również rozwiązania wykorzystujące skrętkę (topologia gwiazdy). Standard ten został już wyparty z rynku przez nowocześniejsze rozwiązania. Dalej

W oparciu o topologię podwójnego pierścienia powstał standard FDDI (Fibre Distributed Data lnterface). Transmisja danych i w tym przypadku odbywa się tak, jak w Token Ring'u. FDDI -standard sieci lokalnych umożliwiający transmisję danych z prędkością 100 Mb/s. Sieć FDDI budowana jest w topologii podwójnego pierścienia, zwykle przy użyciu światłowodów. Dalej

W celu zwiększenia szybkości transmisji w sieci oraz wprowadzenia do sieci typu LAN i WAN dodatkowych usług jak przesyłanie dźwięku lub wideo, opracowana została nowa technologia przesyłania informacji - ATM. Komputery pracujące w sieci ATM LAN powinny być zaopatrzone w odpowiednie karty sieciowe - karty ATM. ATM (Asynchronous Transfer Mode) - bardzo szybka technologia sieciowa umożliwiająca transmisję danych z prędkością do 622 Mb/s. Wykorzystywana jest do przesyłania w sieci danych i obrazów oraz dźwięku. W sieci ATM LAN możliwe jest tworzenie nowych łącz bez obawy na obniżenie przepustowości sieci, tak jak ma to miejsce w przypadku sieci LAN. Dalej

Typy sieci lokalnych Sieci lokalne możemy podzielić na dwie podstawowe grupy: - sieć równoważną - sieci z wydzielonym serwerem. Dalej

Sieci równoważne Sieć równoważna inaczej jest nazywana siecią każdy z każdym (Peer to Peer). W sieci tego typu wszystkie komputery mogą się ze sobą komunikować na tych samych zasadach. Oznacza to, że mogą one udostępniać swoje zasoby użytkownikom oraz same mogą pobierać dane z innych komputerów pracujących w sieci. W przypadku sieci równorzędnych każdy z komputerów ma takie same możliwości. Ponieważ administrowanie takim systemem jest dosyć trudne, w praktyce każdy użytkownik powinien dbać o komputer, przy którym pracuje. Podstawową zaletą tego rozwiązania jest niski koszty założenia sieci. Wystarczy wyposażyć komputery w karty sieciowe, położyć okablowanie i zainstalować system operacyjny Windows 95/98. Dalej

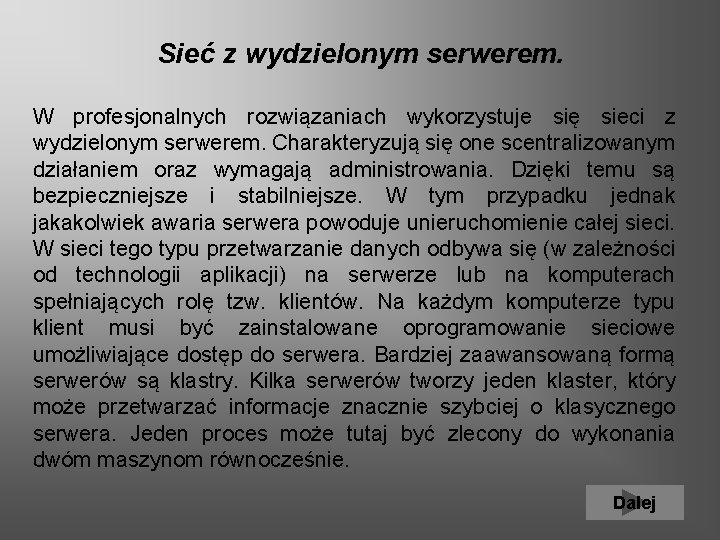

Sieć z wydzielonym serwerem. W profesjonalnych rozwiązaniach wykorzystuje się sieci z wydzielonym serwerem. Charakteryzują się one scentralizowanym działaniem oraz wymagają administrowania. Dzięki temu są bezpieczniejsze i stabilniejsze. W tym przypadku jednak jakakolwiek awaria serwera powoduje unieruchomienie całej sieci. W sieci tego typu przetwarzanie danych odbywa się (w zależności od technologii aplikacji) na serwerze lub na komputerach spełniających rolę tzw. klientów. Na każdym komputerze typu klient musi być zainstalowane oprogramowanie sieciowe umożliwiające dostęp do serwera. Bardziej zaawansowaną formą serwerów są klastry. Kilka serwerów tworzy jeden klaster, który może przetwarzać informacje znacznie szybciej o klasycznego serwera. Jeden proces może tutaj być zlecony do wykonania dwóm maszynom równocześnie. Dalej

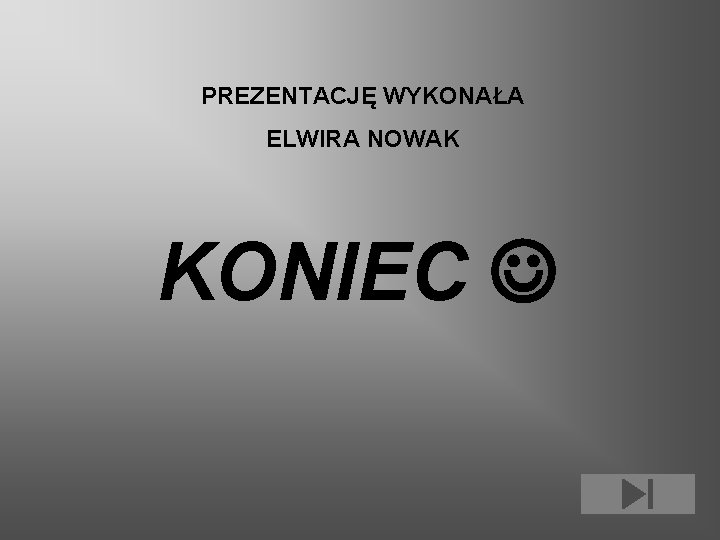

PREZENTACJĘ WYKONAŁA ELWIRA NOWAK KONIEC
