SICII Sistemas Operacionais Prof Alberto Cabeamento par tranado

SICII (Sistemas Operacionais) – Prof. Alberto Cabeamento par trançado § Ethernet § Mac Address § ARP §

SICII (Sistemas Operacionais) – Prof. Alberto Conectividade elétrica – Par trançado UTP – Unshielded Twisted Pair (par trançado não-blindado) STP – Shielded Twisted Pair (par trançado blindado)

SICII (Sistemas Operacionais) – Prof. Alberto Conectividade elétrica – Par trançado Vantagens: • Baixo custo; • Forte resistência à interferências no STP; • largamente utilizado; • Conexões baratas. Usos: redes de computadores, telefonia (utilizando sistemas digitais – ex. : VOIP)

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – padronizações ANSI American National Standards Institute (Instituto Nacional Americano de Padrões); EIA Electronic Industry Association (Associação da Indústria Eletrônica); TIA Telecommunications Industry Association (Associação da Indústria de Telecomunicações)

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – Categorias (norma ANSI / TIA – EIA 568 – A) Aplicação MHz=largura de banda Mbps/Gbps- máxima taxa de transmissão Cat. Tipo 1 2 3 4 5 5 e 6 7 UTP UTP, STP UTP, STP voz analógica voz digital acima de 1 Mbps dados, 16 MHz, 4 Mbps dados, 20 MHz, 16 Mbps dados, 100 MHz, 100 Mbps dados, 100 MHz, 1 Gbps dados, 200 MHz, 10 Gbps dados, 600 MHz (e=enhanced)

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – padronizações Especificação de cores para os cabos Par 1: Branco-Azul / Azul Par 2: Branco-Laranja / Laranja Par 3: Branco-Verde / Verde Par 4: Branco-Marrom / Marrom

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – padronizações Conector: modular de oito pinos (erroneamente, mas popularmente, chamado de RJ-45 – Registered Jack – USOC, telefonia, RJ-11 4 fios) Especificação de conectores Par T 568 -A Pino Par Pino 1 5 e 4 2 3 e 6 2 1 e 2 3 3 e 6 4 7 e 8 T 568 -B

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – padronizações Conector: modular de oito pinos (erroneamente, mas popularmente, chamado de RJ-45 – Registered Jack – USOC, telefonia, RJ-11 4 fios)

SICII (Sistemas Operacionais) – Prof. Alberto Par trançado – nomenclatura IEEE nnn. Base. T T – Twisted pair 100 metros Velocidade de transmissão: 10 Mbps ou 100 Mbps Banda Base: usa toda a largura da banda para um único sinal

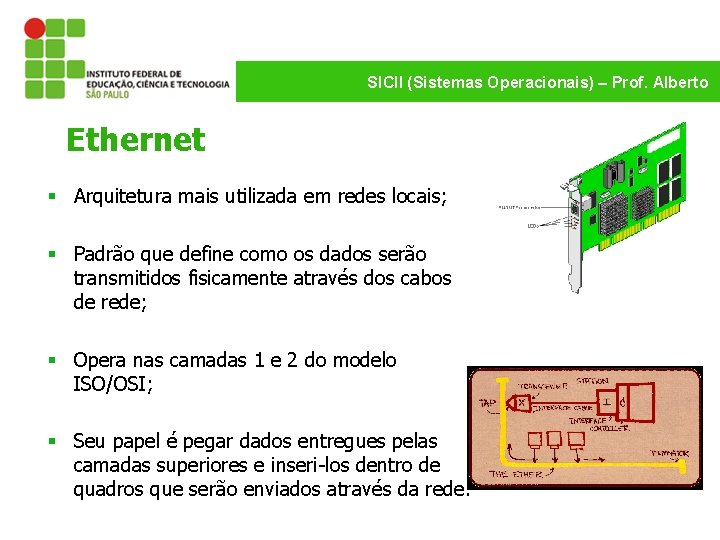

SICII (Sistemas Operacionais) – Prof. Alberto Ethernet § Arquitetura mais utilizada em redes locais; § Padrão que define como os dados serão transmitidos fisicamente através dos cabos de rede; § Opera nas camadas 1 e 2 do modelo ISO/OSI; § Seu papel é pegar dados entregues pelas camadas superiores e inseri-los dentro de quadros que serão enviados através da rede.

SICII (Sistemas Operacionais) – Prof. Alberto Ethernet n Possui 3 funções: n n n Controle do Link Lógico – inclui informações do protocolo de alto nível que entregou o pacote de dados a ser transmitido; Controle de Acesso ao Meio – monta o quadro de dados a ser transmitido pela camada física; Física – transmite os quadros usando o método CSMA/CD. Define como os dados serão transmitidos através do cabeamento e também o formato dos conectores utilizados na placa de rede.

SICII (Sistemas Operacionais) – Prof. Alberto Ethernet: nomenclatura correta 802. 3

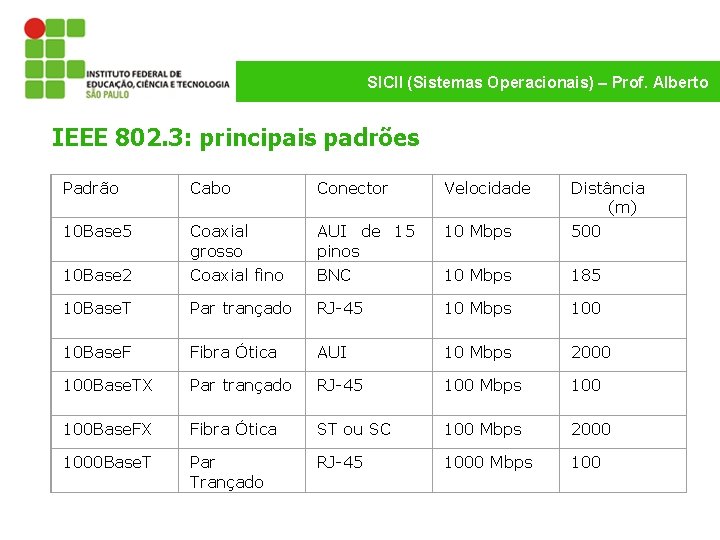

SICII (Sistemas Operacionais) – Prof. Alberto IEEE 802. 3: principais padrões Padrão Cabo Conector Velocidade Distância (m) 10 Base 5 Coaxial grosso AUI de 15 pinos 10 Mbps 500 10 Base 2 Coaxial fino BNC 10 Mbps 185 10 Base. T Par trançado RJ-45 10 Mbps 100 10 Base. F Fibra Ótica AUI 10 Mbps 2000 100 Base. TX Par trançado RJ-45 100 Mbps 100 Base. FX Fibra Ótica ST ou SC 100 Mbps 2000 1000 Base. T Par Trançado RJ-45 1000 Mbps 100

SICII (Sistemas Operacionais) – Prof. Alberto Quadro (frame) Ethernet

SICII (Sistemas Operacionais) – Prof. Alberto MAC n Media Access Control (controle de acesso ao meio) Address: um endereço de 6 bytes, escrito em hexadecimal (exemplo: 00 -11 -23 -445 F-EC), onde os 3 primeiros identificam o fabricante da placa de rede; n Na hora em que um quadro é transmitido, todas as máquinas o recebem; n Todas as placas de rede possuem um MAC address que não se repete; n Gravado fisicamente em memória ROM na placa; n Somente a máquina cujo endereço MAC conste no campo endereço MAC destino do quadro é que captura o quadro para ela. (exceção quadros de broadcast).

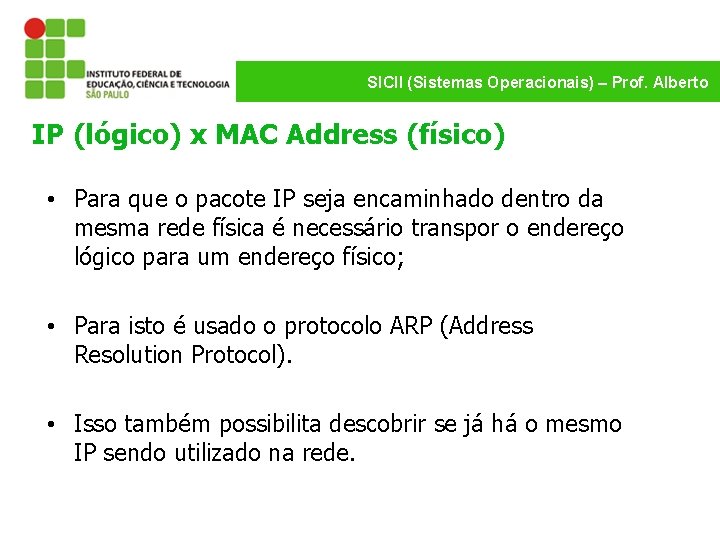

SICII (Sistemas Operacionais) – Prof. Alberto IP (lógico) x MAC Address (físico) • Para que o pacote IP seja encaminhado dentro da mesma rede física é necessário transpor o endereço lógico para um endereço físico; • Para isto é usado o protocolo ARP (Address Resolution Protocol). • Isso também possibilita descobrir se já há o mesmo IP sendo utilizado na rede.

SICII (Sistemas Operacionais) – Prof. Alberto IP (lógico) x MAC Address (físico)

SICII (Sistemas Operacionais) – Prof. Alberto ARP • São enviados quadros Ethernet com endereço de broadcast (todas as estações) pela máquina X, perguntando a quem “pertence” o endereço Y. • O dono do endereço Y “responde” e os endereços MAC são armazenados em um cache na máquina X.

SICII (Sistemas Operacionais) – Prof. Alberto Funcionamento do ARP Nó A deseja enviar datagrama IP para x. y. z. n: • Nó A verifica sua própria tabela ARP (tem “prazo de validade” pois o IP pode mudar se for dinâmico); • Se não encontrou, envia mensagem em broadcast, perguntando qual o MAC Address associado ao IP em questão: <x. y. z. n, MAC? >; • Caso exista, x. y. z. n responde: <x. y. z. n, MAC(n. n); • Nó A guarda a resposta em sua tabela.
