Sichtbeton Jede Baustelle ein neuer Anfang Sichtbeton Jede
Sichtbeton – Jede Baustelle ein neuer Anfang Sichtbeton Jede Baustelle ein neuer Anfang Diplomarbeit Dipl. -Ing. Steffi Wagner Darmstadt, 16. 11. 2006
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Zur Person. . . • Abitur 2000 in Gera • Studium 2000 -2005, TU Dresden • Seit Oktober 2005 bei 2 , Ratingen

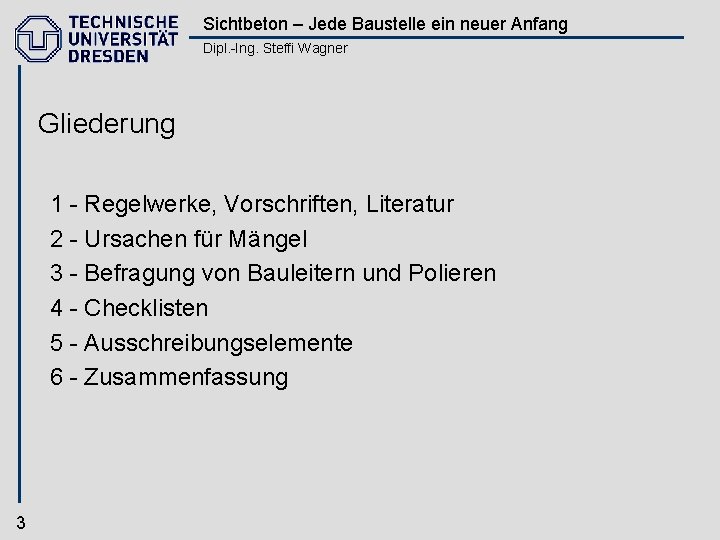

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Gliederung 1 - Regelwerke, Vorschriften, Literatur 2 - Ursachen für Mängel 3 - Befragung von Bauleitern und Polieren 4 - Checklisten 5 - Ausschreibungselemente 6 - Zusammenfassung 3
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 1 - Regelwerke, Vorschriften, Literatur • Deutsche Vorgaben: – u. a. DIN EN 206 -1, DIN 1045, DIN 18217, DIN 4235, Merkblatt Sichtbeton – keine einheitlichen und verbindlichen Definitionen & Regelungen • Österreichische Vorgaben: – ÖNORM B 2211, Richtlinie Geschalte Betonflächen (”Sichtbeton”), Betontechnologie/Österreichische Zementindustrie • Ergebnis: Bedarf nach Regelungen in Deutschland Eigene Definition für diese Arbeit 4
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 2 - Ursachen für Mängel • Mangel (BGB § 633, VOB/B 2003 § 13) : – Abweichung von der vereinbarten, vorausgesetzten oder üblichen Beschaffenheit – für gewöhnliche Verwendung nicht geeignet – anerkannten Regeln der Technik nicht eingehalten 5

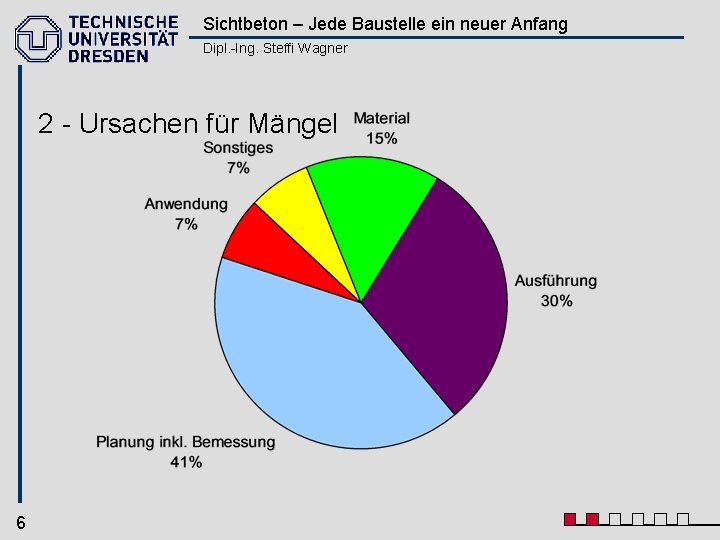

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 2 - Ursachen für Mängel 6
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 2 - Ursachen für Mängel 7

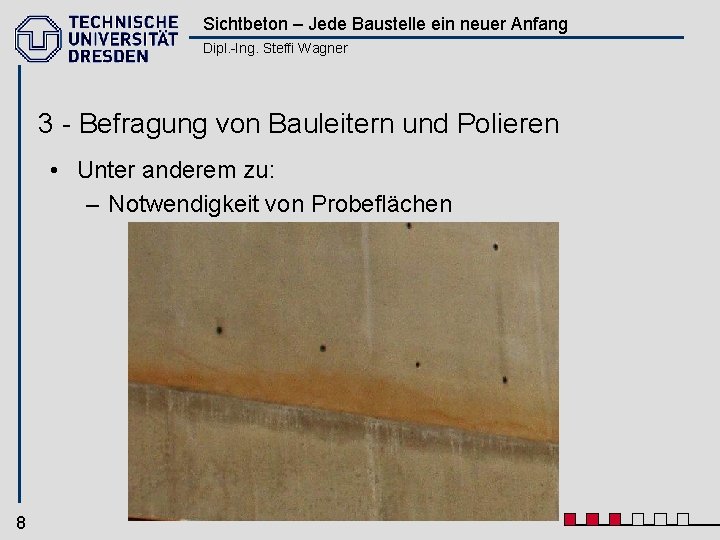

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Notwendigkeit von Probeflächen 8
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Scharfkantigen Ecken 9

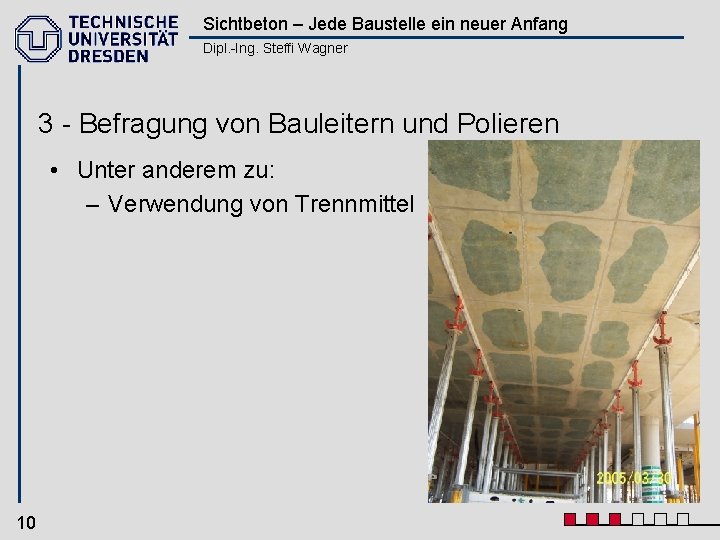

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Verwendung von Trennmittel 10
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Rostspuren 11
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Nachverdichtung zur Erhöhung von Festigkeit, Dichtigkeit und Dauerhaftigkeit 12
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Ergebnisse – Auswahl: – Verwendung von Checklisten befürwortet – Selbstverdichtender Beton ist nicht „die“ Lösung – Hauptfehlerursache: Mensch – Unterschiedliche Antworten bei gleicher Baustelle 13
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 4 - Checklisten – Arbeitsvorbereitung • Schwerpunkte: – Anforderungen an Schalung (Raster, Anker, Kanten) – Ausbildung Fugen – Oberfläche 14
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 4 - Checklisten – Ausführung • Schwerpunkte: – Schalung: • Sauberkeit, Schadensfreiheit, Ausrichtung • Vergleich Herstellung mit Vorgaben • Gleichmäßigkeit – Beton: • Abstimmung mit Lieferwerk • Einbau 15
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 4 - Checklisten - Kalkulation • Schwerpunkte: – erhöhter Aufwand und Kosten in Ausführung 16
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 5 - Ausschreibungselemente • alle relevanten Anforderungen vom Planer an den Hersteller weitergeben, unter anderem: • Erscheinungsbild • Materialien • Besondere Maßnahmen zur Herstellung • Verwendung oder Definition von Klassen • kostenrelevante Maßnahmen Bildung Angebot 17
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 5 - Ausschreibungselemente • Ausschreibung nur über Merkblatt Sichtbeton allein nicht empfehlenswert • Ausschreibung nur über STLB-Bau nicht möglich Beides nur als Unterstützung! 18
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 5 - Ausschreibungselemente (Auswahl) • • 19 Detaillierte Oberflächenbeschreibung Schalungssystem Stöße, Fugen, Raster Anker Kanten, Ecken Beton Einschränkungen und Erschwernisse Probeflächen (Notwendigkeit, Anforderungen)
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 6 - Zusammenfassung • Regelung des Begriffes „Sichtbeton“ nötig • Widerspruch zwischen notwendigem Aufwand und Kosten • Checklisten mindern Risiken bei konsequenter Anwendung • Auswertung Bauvorhaben Informationspool • Evtl. „Sichtbetonbeauftragter“ Ohne zusätzlichen Aufwand keine hohe Qualität möglich! 20

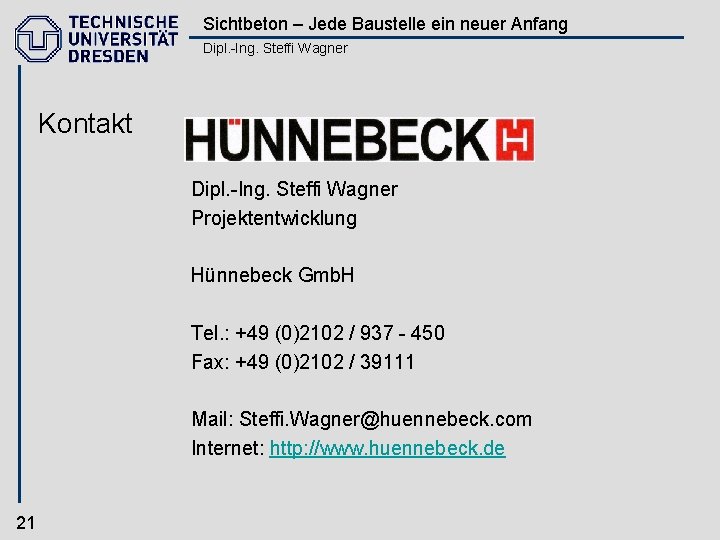

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Kontakt Dipl. -Ing. Steffi Wagner Projektentwicklung Hünnebeck Gmb. H Tel. : +49 (0)2102 / 937 - 450 Fax: +49 (0)2102 / 39111 Mail: Steffi. Wagner@huennebeck. com Internet: http: //www. huennebeck. de 21
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Regelwerke, Vorschriften, Literatur Eigene Definition „Sichtbeton“: • sichtbar bleibende Betonflächen • Merkmale der Gestaltung und Herstellung erkennbar • bestimmen die architektonische Wirkung des Bauteiles/Bauwerkes maßgebend • Ansichtsfläche gilt als gestaltet, wenn die im Voraus an sie gestellten Anforderungen an ihre Beschaffenheit erfüllt sind A 22
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Ursachen für Mängel • Mangel (BGB § 633, VOB/B 2003 § 13) : – Abweichung von der vereinbarten, vorausgesetzten oder üblichen Beschaffenheit – für gewöhnliche Verwendung nicht geeignet – anerkannten Regeln der Technik nicht eingehalten A 23
Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner Befragung von Bauleitern und Polieren • Wesentliche Erkenntnisse: – Geteilte Meinung zu Notwendigkeit von Probeflächen – Schwierig: Gleichmäßigkeit der Schalsätze zu bewahren – Abweichende Meinungen zu scharfkantigen Ecken – Vorteilhaft: Verwendung biologisch nicht abbaubarer Trennmittel – Rostspuren nie ganz zu vermeiden – Nachverdichtung nicht immer bekannt A 24

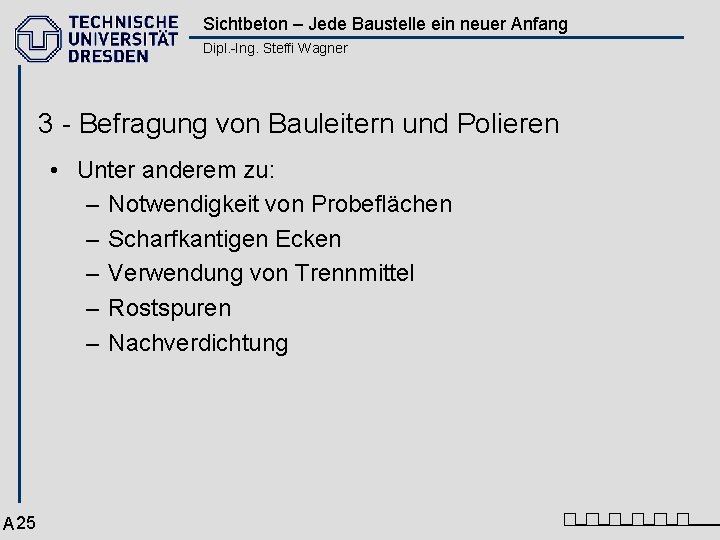

Sichtbeton – Jede Baustelle ein neuer Anfang Dipl. -Ing. Steffi Wagner 3 - Befragung von Bauleitern und Polieren • Unter anderem zu: – Notwendigkeit von Probeflächen – Scharfkantigen Ecken – Verwendung von Trennmittel – Rostspuren – Nachverdichtung A 25
