Shuttle Loss of Sensors Timing based on Integ
Shuttle Loss of Sensors Timing based on Integ. J? ? ? Line. J 105 Time Team Data: 2/1/2003; 9: 15 AM EST Good Sensor Hot Sensor Offline Sensor 1
Systems appear Nominal J? ? ? 8: 52: 00 EST J 105 Launch Debris Impact Point on bottom of wing View Top Down Good Sensor Hot Sensor Offline Sensor 2
Left Main Gear Brake Line Temp D showing high temp J? ? ? 8: 52: 20 EST J 105 Good Sensor Hot Sensor Offline Sensor 3
Left Main Gear Brake Line Temp A showing high temp J? ? ? 8: 52: 39 EST J 105 Good Sensor Hot Sensor Offline Sensor 4

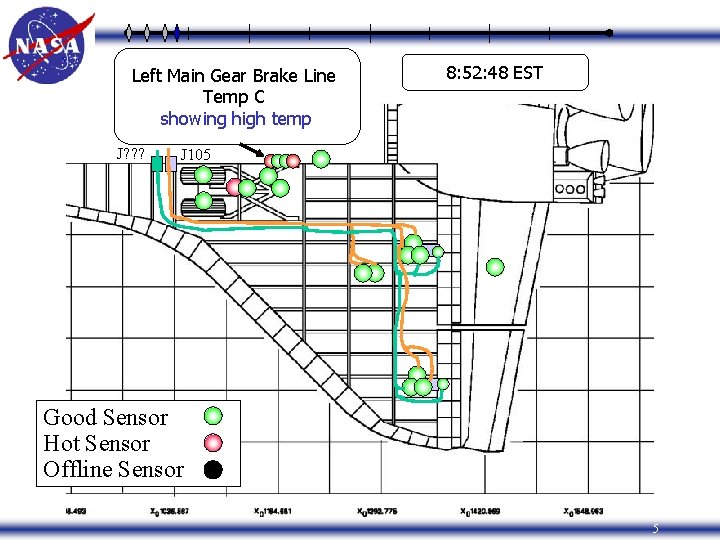

Left Main Gear Brake Line Temp C showing high temp J? ? ? 8: 52: 48 EST J 105 Good Sensor Hot Sensor Offline Sensor 5
Left Inboard Elevon Lower Skin Temp goes off line J? ? ? 8: 52: 59 EST J 105 Good Sensor Hot Sensor Offline Sensor 6
Hydraulic Sys 3 Left Outboard Elevon Actuator Return Line Temp goes off line J? ? ? 8: 53: 10 EST J 105 Good Sensor Hot Sensor Offline Sensor 7
Hydraulic Sys 1 Left Inboard Elevon Actuator Return Line Temp goes off line J? ? ? 8: 53: 11 EST J 105 Good Sensor Hot Sensor Offline Sensor 8
Hydraulic Sys 1 Left Outboard Elevon Actuator Return Line Temp goes off line J? ? ? 8: 53: 31 EST J 105 Good Sensor Hot Sensor Offline Sensor 9
Hydraulic Sys 2 Left Inboard Elevon Actuator Return Line Temp goes off line J? ? ? 8: 53: 36 EST J 105 Good Sensor Hot Sensor Offline Sensor 10
Left Main Gear Brake Line Temp B showing high temp J? ? ? 8: 54: 13 EST J 105 Good Sensor Hot Sensor Offline Sensor 11
Mid Fuselage Left Body Line Temp at x 1215 showing high temp J? ? ? 8: 54: 22 EST J 105 Good Sensor Hot Sensor Offline Sensor 12
Left Main Gear Strut Actuator Temp showing high temp J? ? ? 8: 54: 27 EST J 105 Good Sensor Hot Sensor Offline Sensor 13

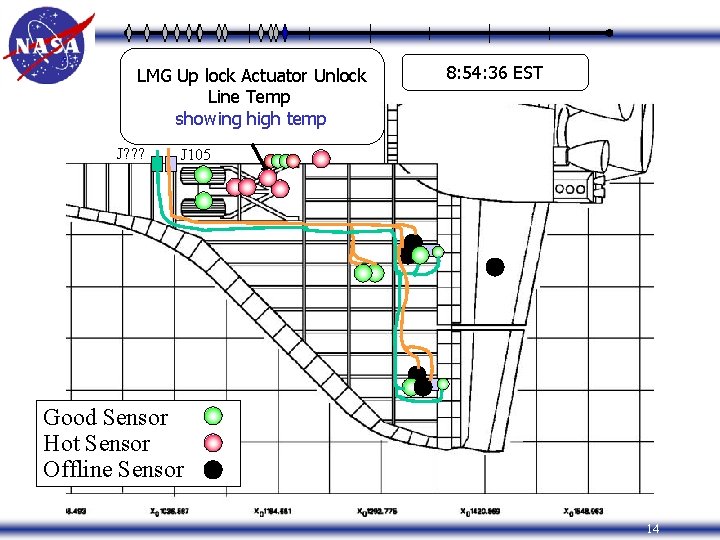

LMG Up lock Actuator Unlock Line Temp showing high temp J? ? ? 8: 54: 36 EST J 105 Good Sensor Hot Sensor Offline Sensor 14
System 3 Left Main Gear Brake Return Line Temp showing high temp J? ? ? 8: 55: 23 EST J 105 Good Sensor Hot Sensor Offline Sensor 15
MLG Left Outboard Wheel Temp Goes off line J? ? ? 8: 55: 35 EST J 105 Good Sensor Hot Sensor Offline Sensor 16
Left Lower Wing Skin Temp Left Upper Wing Skin Temp Goes off line J? ? ? 8: 56: 20 EST J 105 Good Sensor Hot Sensor Offline Sensor 17
System 2 Left Hand Brake Switch Valve Return Temp showing high temp J? ? ? 8: 57: 54 EST J 105 Good Sensor Hot Sensor Offline Sensor 18
Main Landing Gear Left Hand Inboard Wheel Temp Goes off line J? ? ? 8: 58: 35 EST J 105 Good Sensor Hot Sensor Offline Sensor 19
