SHIFT REGISTER Satriyo MKom ISTILAH DAN PENGERTIAN Register

SHIFT REGISTER Satriyo, MKom

ISTILAH DAN PENGERTIAN � Register: Perangkat digital yang dapat menyimpan dan menggeser data, terdiri dari beberapa flip – flop � Kapsitas penyimpanan data sesuai denga jumlah FF dalam register � Pengiriman data Serial : Pengiriman data dari pengirim ke penerima perbit. � Pengriman data Parallel : Pengirima data dari pengirim ke penerima semua bit (1 word) secara simultan

LANJUTAN. . . . � SISO : Serial in / serial out, register yang menerima data secara serial dan mengeluarkan data secara serial � SIPO : Serial in / parallel out, register yang menerima data secara seri dan mengeluarkan data secara parallel � PISO: parallel in / serial out , register yang menerima data parallel dan mengeluarkan data secara seri � PIPO: parallel in / parallel out, register yang menerima dan menegeluarkan data secara paralel

Penimpanan data pada FF

SISO � Menyimpan dan mengeluarkan data secara serial � Memiliki satu input dan satu output � Data LSB dimasukan terlebih dahulu ke dalam FF 0, kemudian digeser sampai pada FF 3

Loading data pada SISO

Pergeseran data ke output

SIPO � Shift Register ini menerima data input secara seri dan mengeluarkannya secara parallel � Mempunyai satu input dan beberapa output parallel

8 bit SIPO Shift Register 74 HC 164

PISO � Data input masuk secara parallel , data output keluar secara parallel � Memiliki beberapa Input parallel dan satu output � IC 74165

PIPO � Data input masuk secara parallel dan keluar secara parallel � IC 74 HC 195

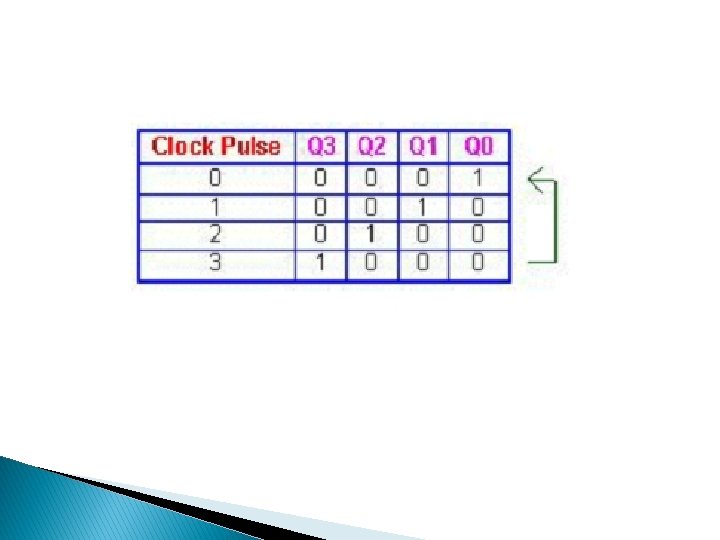

Ring Counter � Register yang melakukan sirkulasi (mengeser data ) secara berputar � Output FF terakhir menjadi masuka FF pertama

Jhonson Counter � Modifikasi Ring Counter � Keluaran Q’ Ring counter FF terakhir menjadi masukan FF Pertama

APLIKASI � Rangkaian Time Delay
