SHEME TLOCRTA podloge za izradu 2 kolskog programa

SHEME TLOCRTA (podloge za izradu 2. školskog programa iz predmeta Stambene i javne zgrade – 3. r. arhitektonski tehničar) Jadranka Cmrk, dip. ing. arh.

PROJEKTNI ZADATAK (za 2. školski program – individualni zadatak za projektiranje obiteljske kuće, 3. razred, smjer - arhitektonski tehničar) Na parceli, u Ulici lipa u Varaždinu, kčbr 10619, potrebno je projektirati obiteljsku kuću. Teren parcele je ravan. Kuća mora biti dvoetažna, prizemlje i kat, a korisnici će biti četveročlana obitelj, roditelji i dvoje djece. U prizemlju je potrebno projektirati : vjetrobran, wc, blagovaonicu, radnu sobu, dnevni boravak, kuhinju, smočnicu i gospodarstvo, stubište, a na katu: dvije jednokrevetne spavaonice, jednu spavaonicu s „duplim“ krevetom, kupaonicu i garderobu. U prizemlju i na katu bi bilo dobro predvidjeti vanjske prostore u vidu terasa, balkona ili lođa. Potrebno je predvidjeti garažu/nadstrešnicu za jedan automobil koja ne mora biti u sklopu kuće, već ju treba locirati negdje na parceli. Građevina mora imati kosi krov, a materijal za elemente konstrukcije je sistem opekarskog bloka 25/19/19 cm, za sve vanjske i unutarnje nosive zidove, a za pregradne zidove šuplja opeka širine 10 cm i „fert „strop kao međukatna konstrukcija. Potrebno je obraditi konstruktivne detalje na način da građevina bude niskoenergetska, tj. mora biti dobro termoizolirana. Građevinska linija ne mora biti određena građevinskim linijom susjedne građevine jer ni parcele nisu na istoj liniji. Udaljenost od susjednih međa je 3. 0 m ako su na toj strani projektirani prozori, a u slučaju da prozori nisu predviđeni, udaljenost može biti 0. 5 m. Na parceli treba predvidjeti prostor za boravak na otvorenom, terasu, uređeni travnjak i sl. Nacrte treba obraditi na razini glavnog projekta. Projekt mora sadržavati - projektni zadatak, kopiju izvoda iz katastarskog plana, tehnički opis i slijedeće nacrte : 1. situacija mj. 1: 200 2. tlocrt temelja mj. 1: 100 3. tlocrt prizemlja mj. 1: 100 4. tlocrt kata mj. 1: 100 5. tlocrt krovišta mj. 1: 100 6. tlocrt krovnih ploha mj. 1: 100 7. uzdužni i poprečni presjek mj. 1: 100 (jedan kroz stubište) 8. sva pročelja mj. 1: 100 Kolni i pješački pristup će biti riješeni iz Ulice lipa, a građevina će se priključiti na javnu vodovodnu i kanalizacijsku mrežu, te na postojeću infrastrukturu električne energije i telefonske mreže. Kompletno naselje je novije izgrađeno, treba obratiti pozornost na oblikovanje i prilagoditi ga ambijentalnim vrijednostima. U Varaždinu, 19. 03. 2020. Investitor: Ivo Ivek Ulica slobode 2, Varaždin

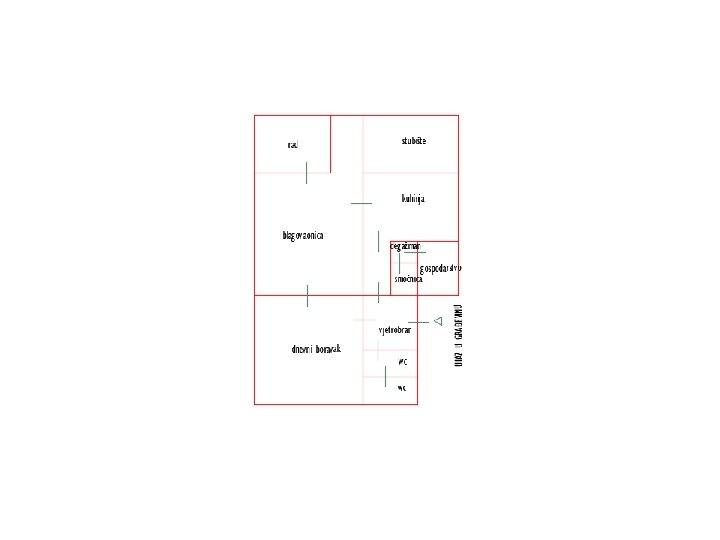

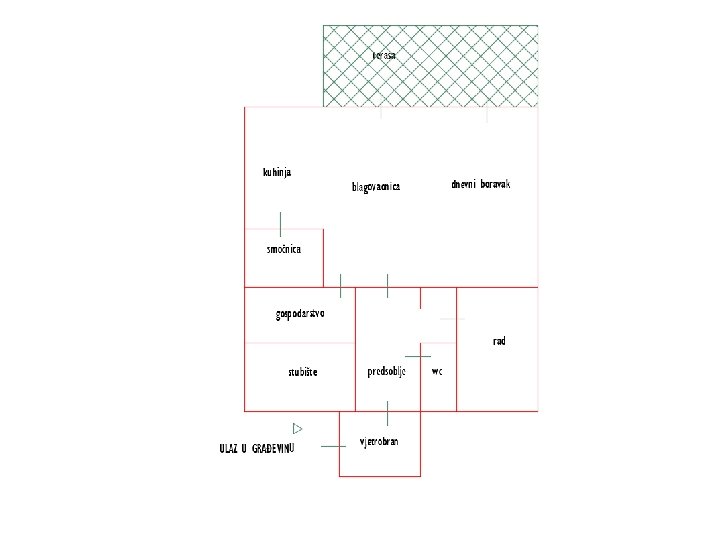

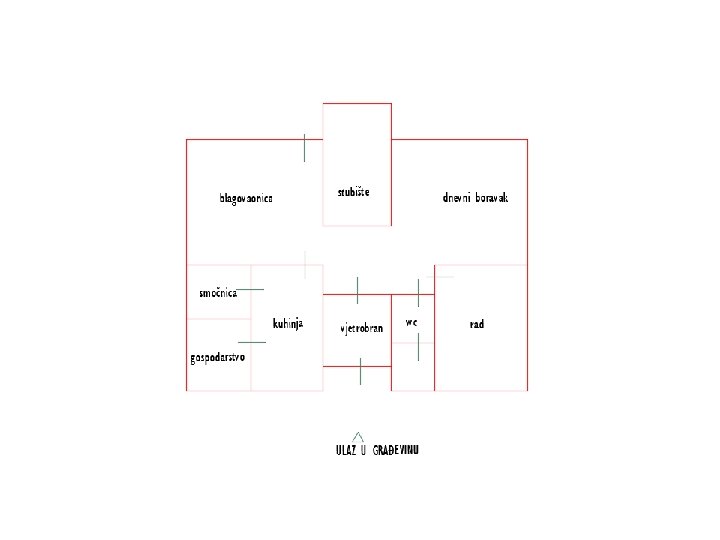

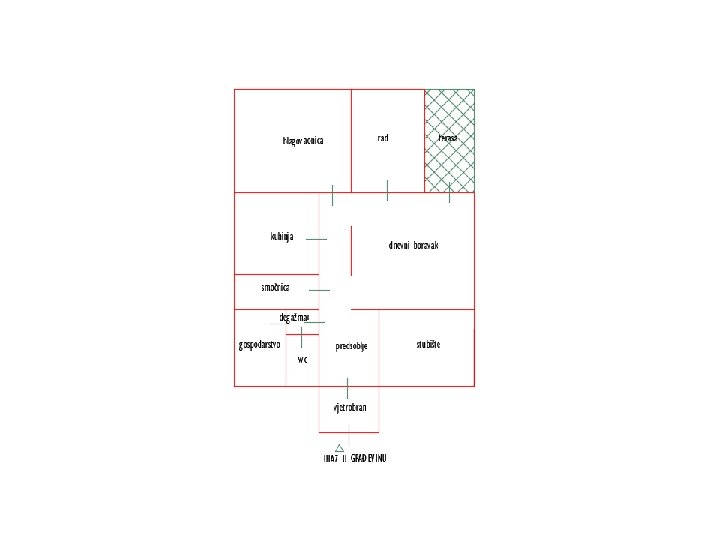

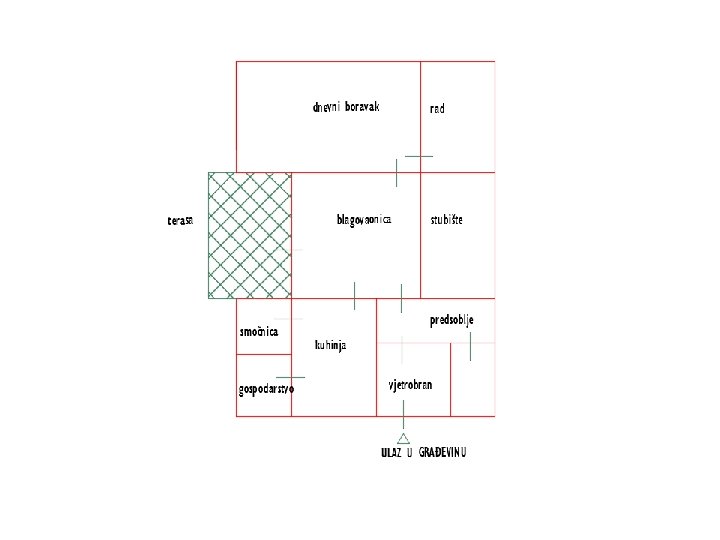

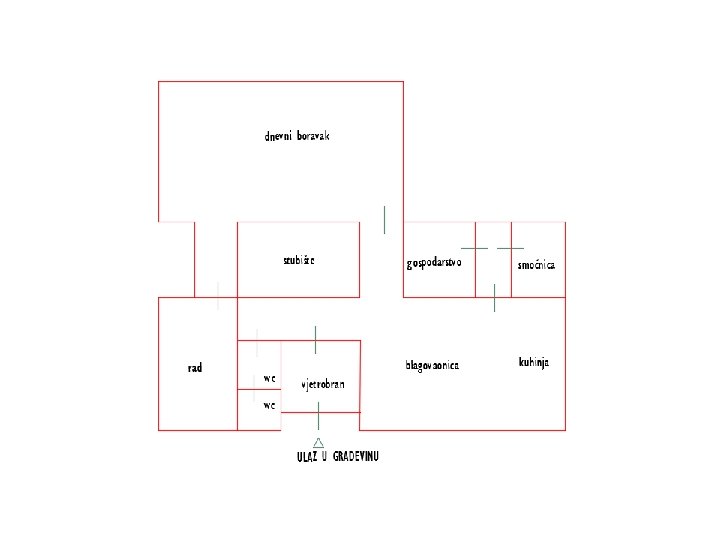

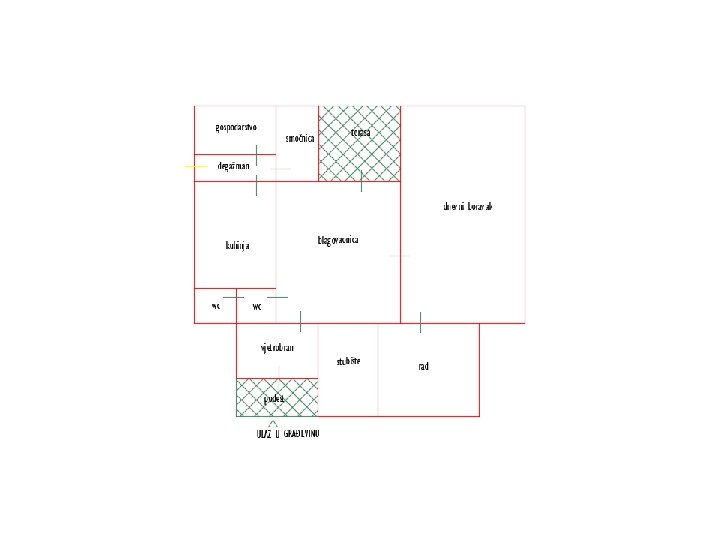

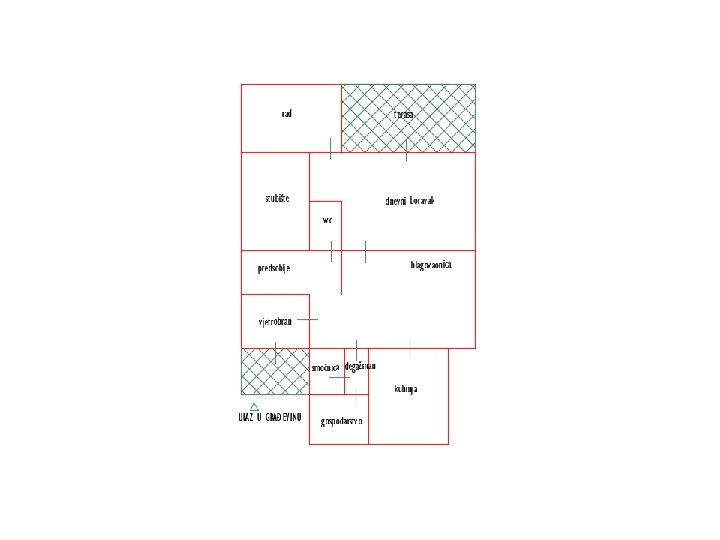

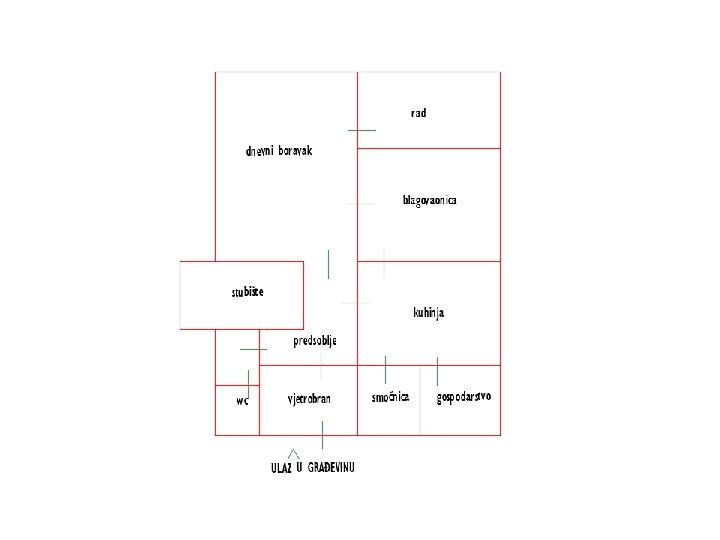

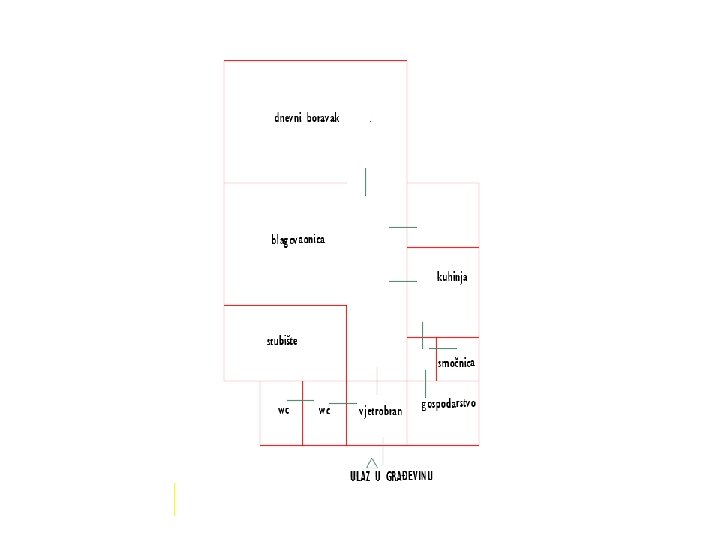

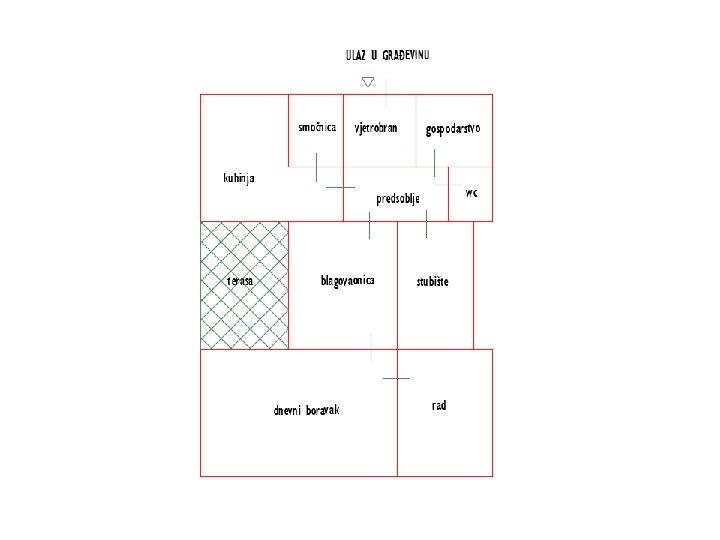

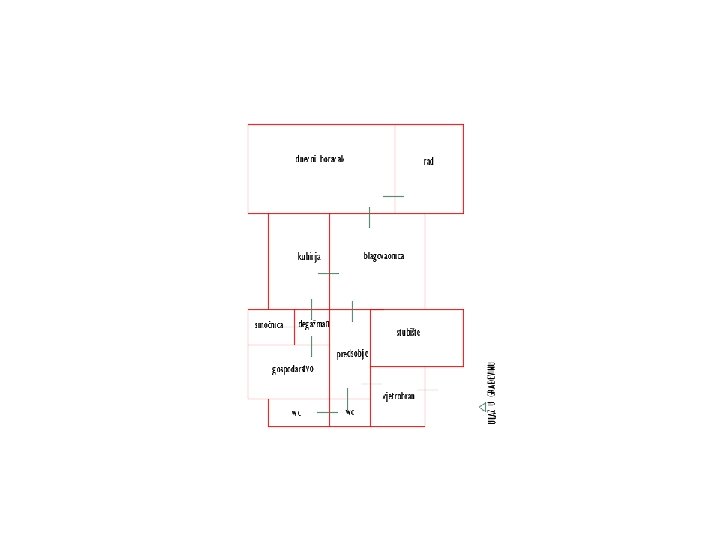

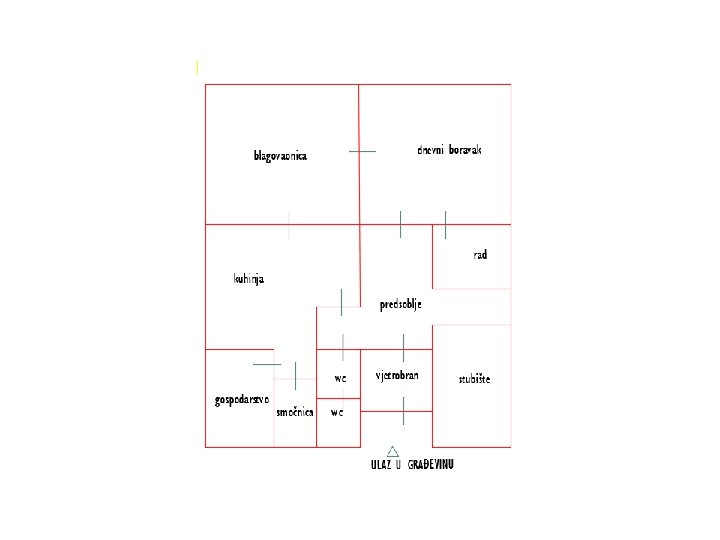

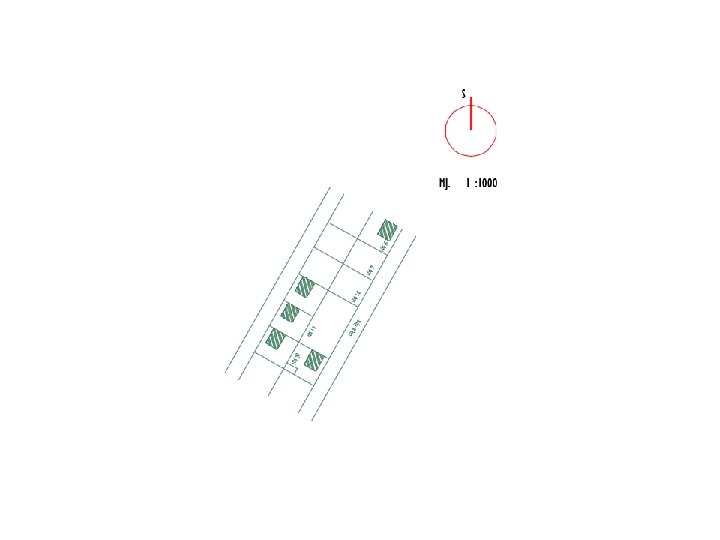

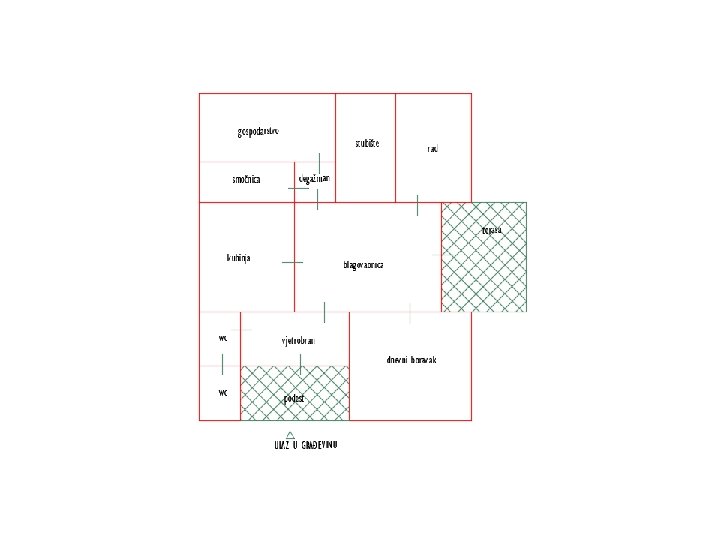

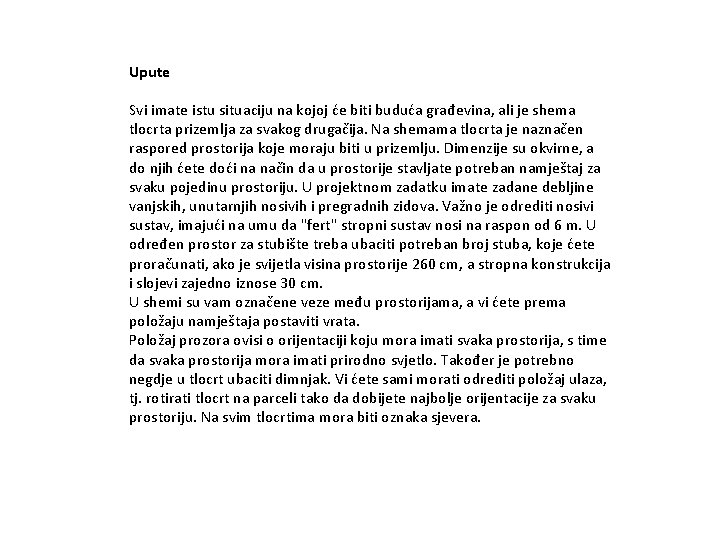

Upute Svi imate istu situaciju na kojoj će biti buduća građevina, ali je shema tlocrta prizemlja za svakog drugačija. Na shemama tlocrta je naznačen raspored prostorija koje moraju biti u prizemlju. Dimenzije su okvirne, a do njih ćete doći na način da u prostorije stavljate potreban namještaj za svaku pojedinu prostoriju. U projektnom zadatku imate zadane debljine vanjskih, unutarnjih nosivih i pregradnih zidova. Važno je odrediti nosivi sustav, imajući na umu da "fert" stropni sustav nosi na raspon od 6 m. U određen prostor za stubište treba ubaciti potreban broj stuba, koje ćete proračunati, ako je svijetla visina prostorije 260 cm, a stropna konstrukcija i slojevi zajedno iznose 30 cm. U shemi su vam označene veze među prostorijama, a vi ćete prema položaju namještaja postaviti vrata. Položaj prozora ovisi o orijentaciji koju mora imati svaka prostorija, s time da svaka prostorija mora imati prirodno svjetlo. Također je potrebno negdje u tlocrt ubaciti dimnjak. Vi ćete sami morati odrediti položaj ulaza, tj. rotirati tlocrt na parceli tako da dobijete najbolje orijentacije za svaku prostoriju. Na svim tlocrtima mora biti oznaka sjevera.
