Shaping Planing Broaching Sawing Process Mahfudz Al Huda

Shaping & Planing, Broaching, Sawing Process Mahfudz Al Huda Mei 2007 Referensi: ·Manufacturing Processes for Engineering Materials, Fourth Edition, Serope Kalpakjian and Steven R. Schmid, Prentice Hall, New Jersey, 2003. ·Fundamentals of Modern Manufacturing – Materials, Processes, and Systems, Second Edition, Mikell P. Groover, John Wiley & Sons, 2002. Mahfudz Al Huda http: //www. mercubuana. ac. id Proses Produksi BAB 09 1

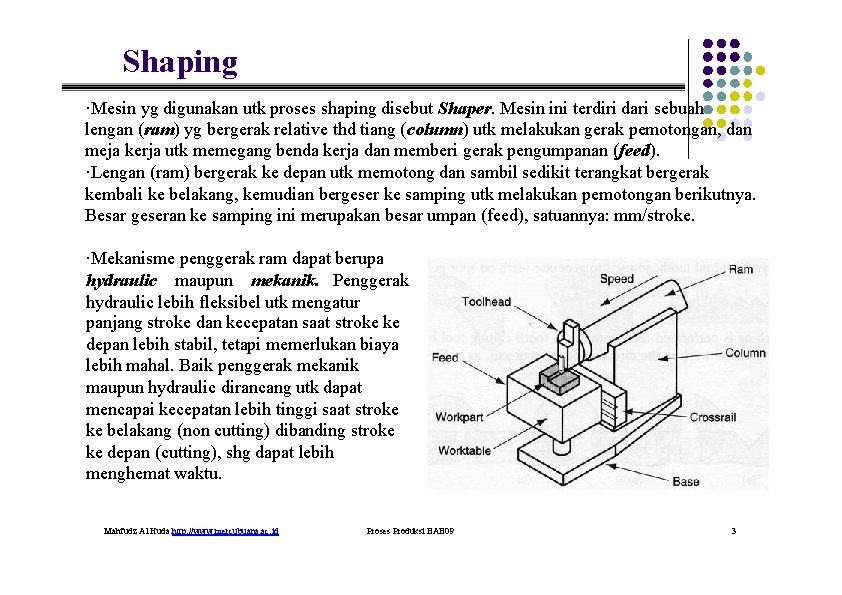

Shaping ·Mesin yg digunakan utk proses shaping disebut Shaper. Mesin ini terdiri dari sebuah lengan (ram) yg bergerak relative thd tiang (column) utk melakukan gerak pemotongan, dan meja kerja utk memegang benda kerja dan memberi gerak pengumpanan (feed). ·Lengan (ram) bergerak ke depan utk memotong dan sambil sedikit terangkat bergerak kembali ke belakang, kemudian bergeser ke samping utk melakukan pemotongan berikutnya. Besar geseran ke samping ini merupakan besar umpan (feed), satuannya: mm/stroke. ·Mekanisme penggerak ram dapat berupa hydraulic maupun mekanik. Penggerak hydraulic lebih fleksibel utk mengatur panjang stroke dan kecepatan saat stroke ke depan lebih stabil, tetapi memerlukan biaya lebih mahal. Baik penggerak mekanik maupun hydraulic dirancang utk dapat mencapai kecepatan lebih tinggi saat stroke ke belakang (non cutting) dibanding stroke ke depan (cutting), shg dapat lebih menghemat waktu. Mahfudz Al Huda http: //www. mercubuana. ac. id Proses Produksi BAB 09 3

Broaching ·Broaching adl proses dg pahat bergigi banyak yg digerakkan linear thd benda kerja pada arah sejajar dg axis pahat. Pahat yg digunakan disebut broach, dan mesinnya disebut broaching machine. Kelebihan proses ini adalah permukaan hasil baik, toleransi tinggi, dan bentuk benda kerja dapat bervariasi. Sedang kekurangannya adalah biaya mahal, karena pahat berbentuk rumit. ·Dua prinsip utama proses broaching: ·External broaching (surface broaching), dilakukan pada permukaan luar benda kerja utk membuat bentuk tertentu melintang pada permukaannya. ·Internal broaching, dilakukan pada permukaan dalam sebuah lobang dari benda kerja. Sehingga lobang awal harus dibuat lebih dulu untuk memasukkan pahat broach. ·Fungsi utama mesin broaching ini adl memberi gerak linear yg presisi pada pahat thd benda kerja yg diam, ini dapat dilakukan dg berbagai mekanisme. ·Mesin broaching dapat dibedakan menjadi dua: (a) vertical broaching machine, pahat broach bergerak sepanjang alur vertikal, dan (b) horizontal broaching machine, pahat broach bergerak sepanjang alur horizontal. ·Kebanyakan mesin broachig melakukan proses pemotongan dg menarik pahat thd benda kerja. Tetapi mesin yg dinamakan broaching press, melakukan pemotongan dg menekan/mendorong pahat thd benda kerja, hanya digunakan utk internal broaching. Selain itu terdapat mesin continuous broaching machine, dimana benda kerja diletakkan pada belt yg tersambung dan berputar dan digerakkan pada pahat broach yg diam. Mahfudz Al Huda http: //www. mercubuana. ac. id Proses Produksi BAB 09 5
