ShackHartmann 2010 03 o Hartmann o ShackHartmann Hartmann

Shack-Hartmann法 南京理 大学 陈磊 2010年 03月

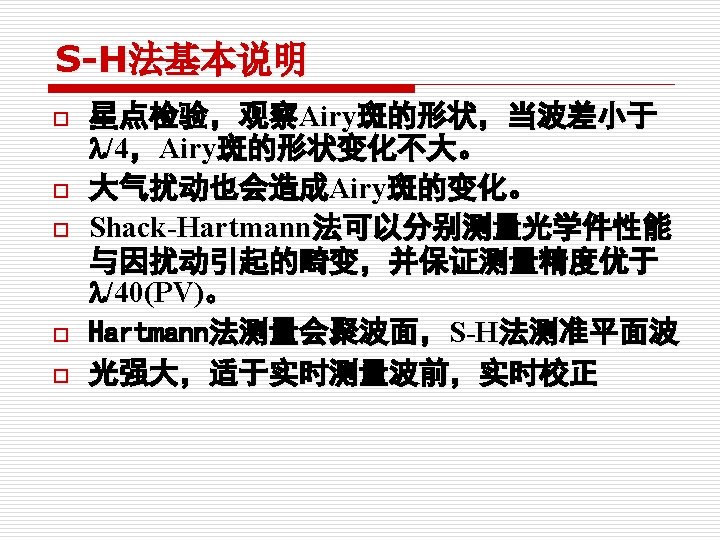

主要内容 o Hartmann检验 o Shack-Hartmann检验

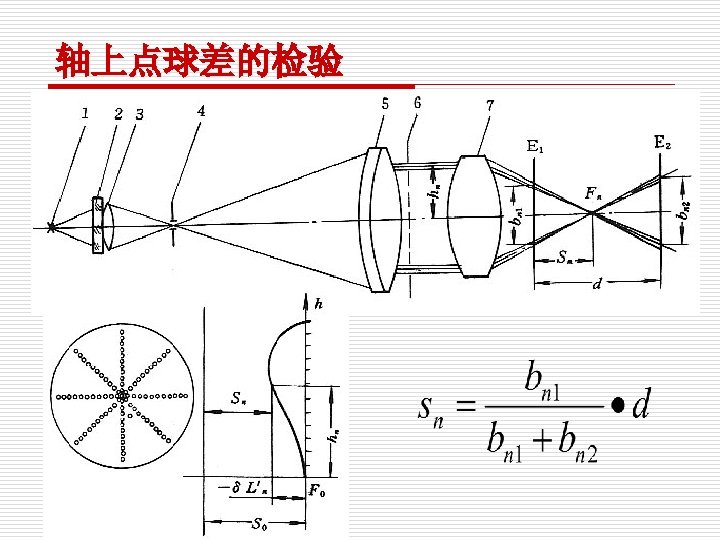

Hartmann检验示意图

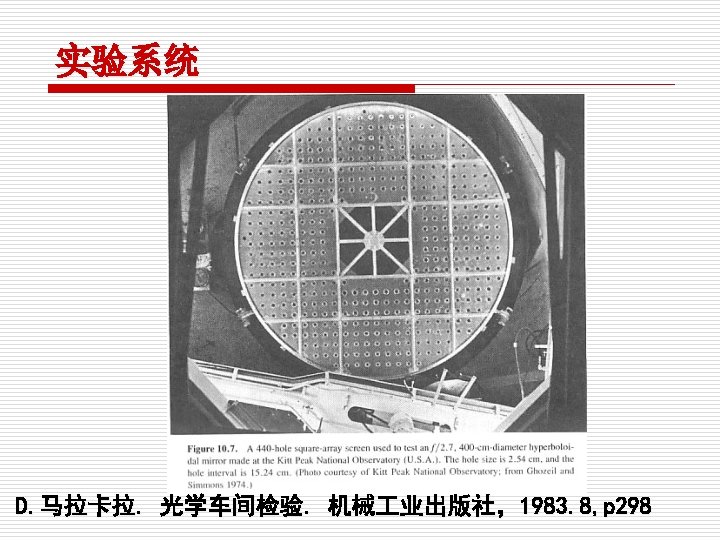

Hartmann光阑

Hartmann光阑

Hartmann图像

Surface slope measurement

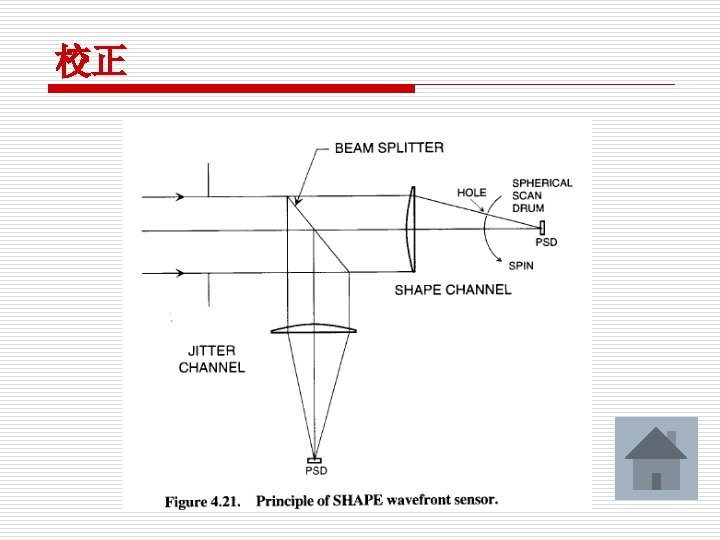

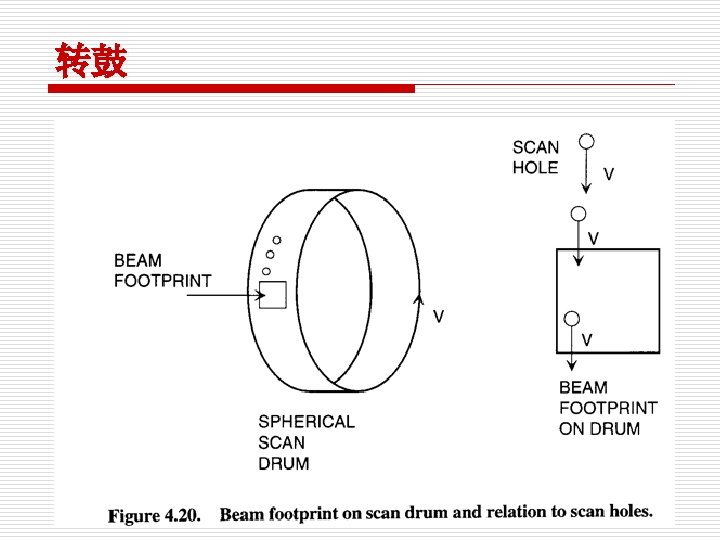

SHAPE Scanning Hartmann Aperture Plate Experiment, 参2，p 88

S-H检验的历史 o 60年代末，Mienel解决空军卫星相机的成像质量 Mienel 参见： Ben C. Platt, Roland Shack. History and Principles of Shack-Hartmann Wavefront Sensing. Journal of Refractive Surgery Volume 17 September/October 2001

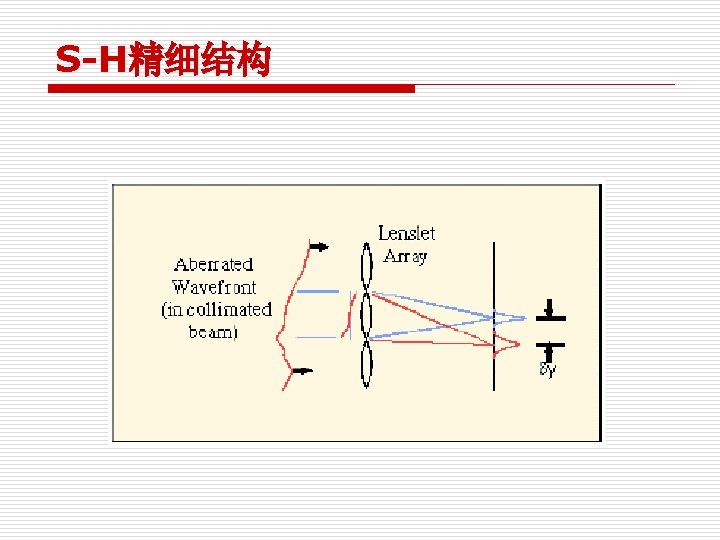

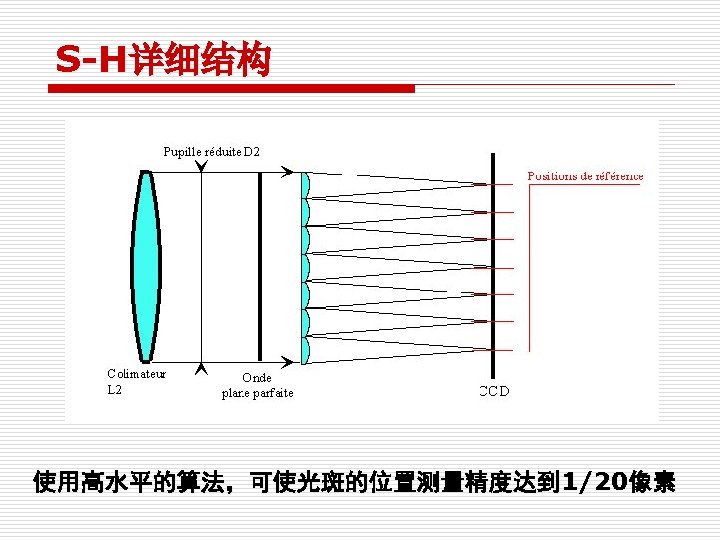

Shack-Hartmann检验光路

584幅图中的几幅 472 524 532

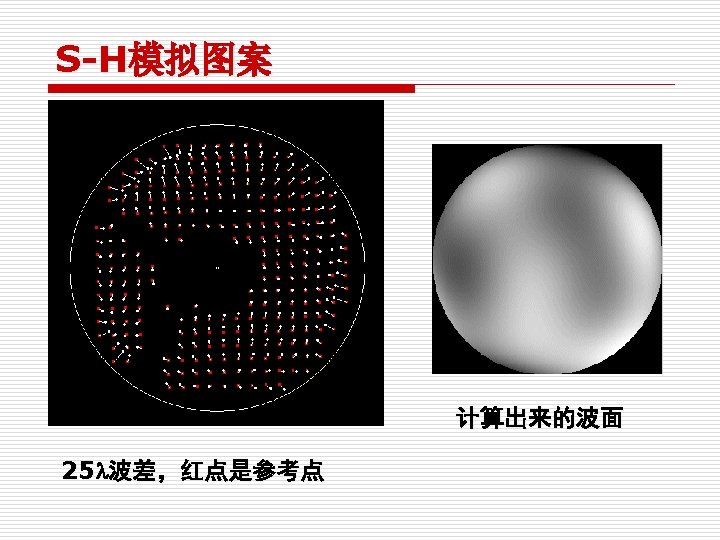

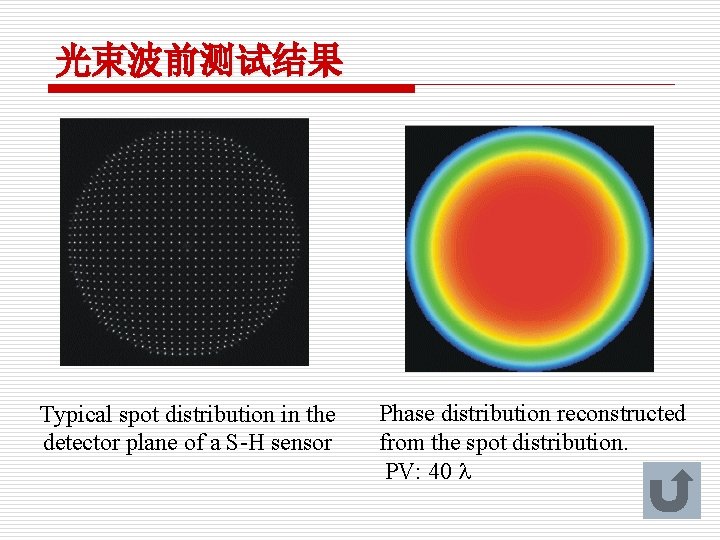

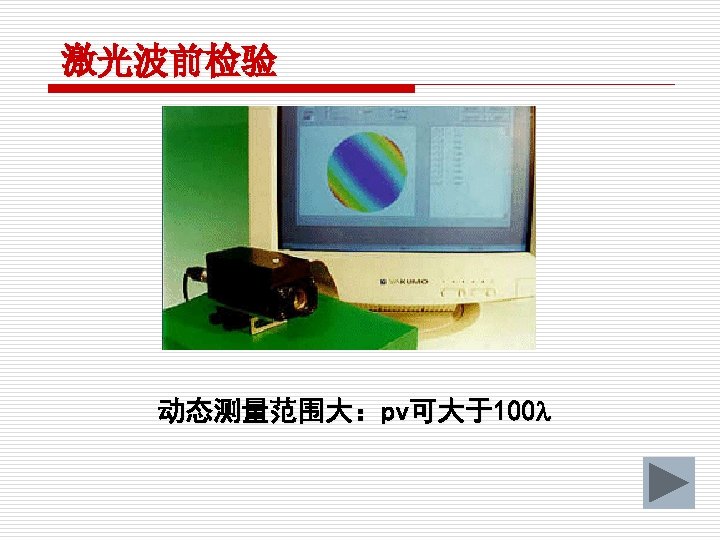

光束波前测试结果 Typical spot distribution in the detector plane of a S-H sensor Phase distribution reconstructed from the spot distribution. PV: 40

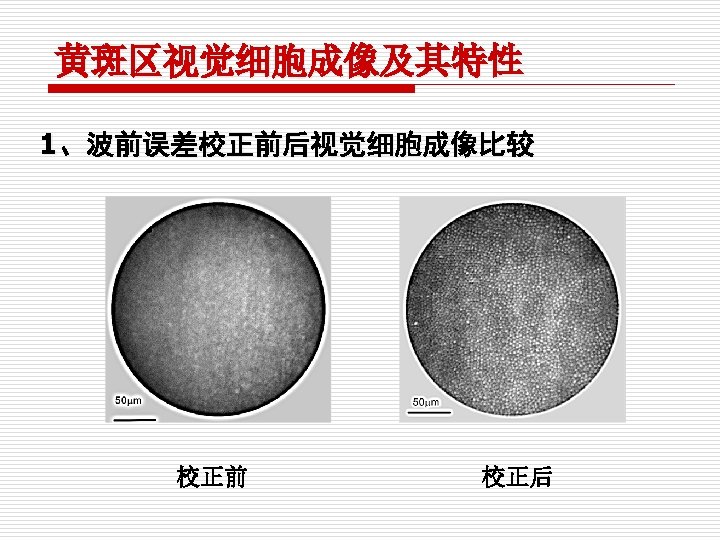

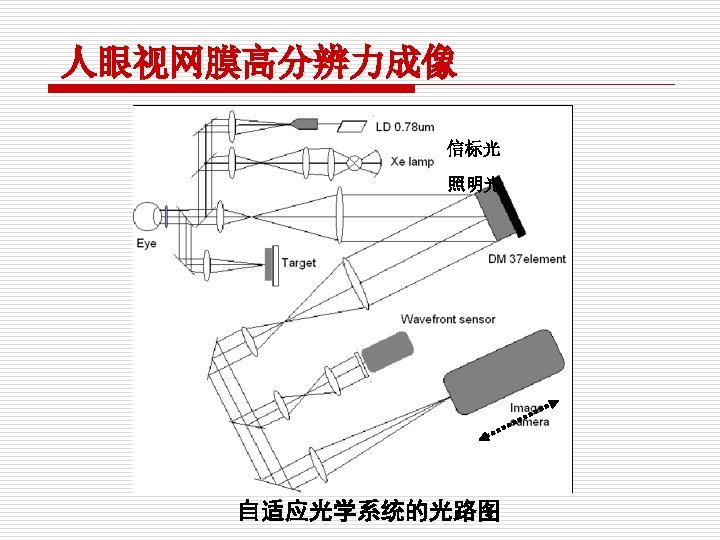

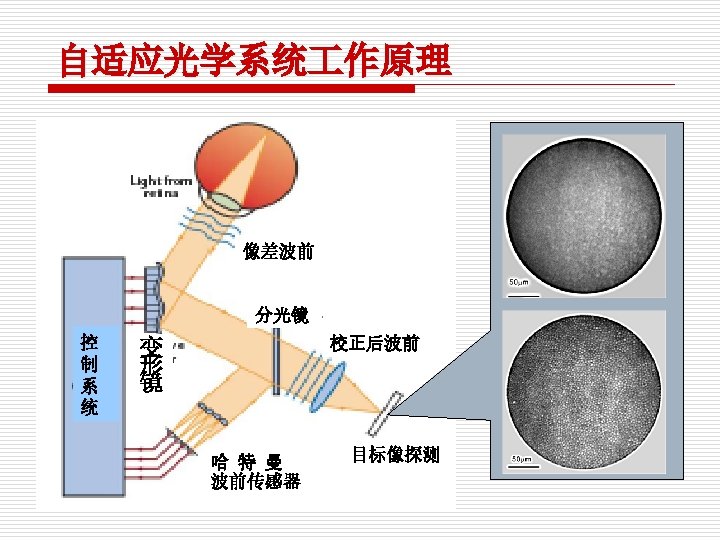

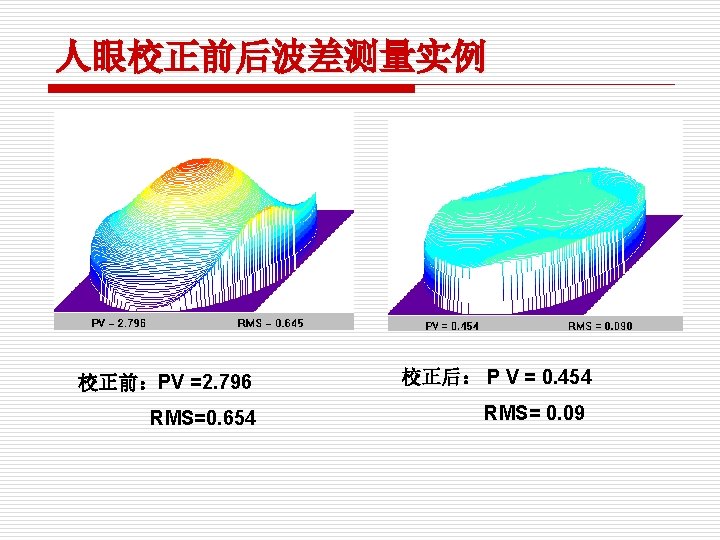

S-H视光学检验 Liang, Grimm, Goelz, and Bille (1994), Liang and Williams (1997)

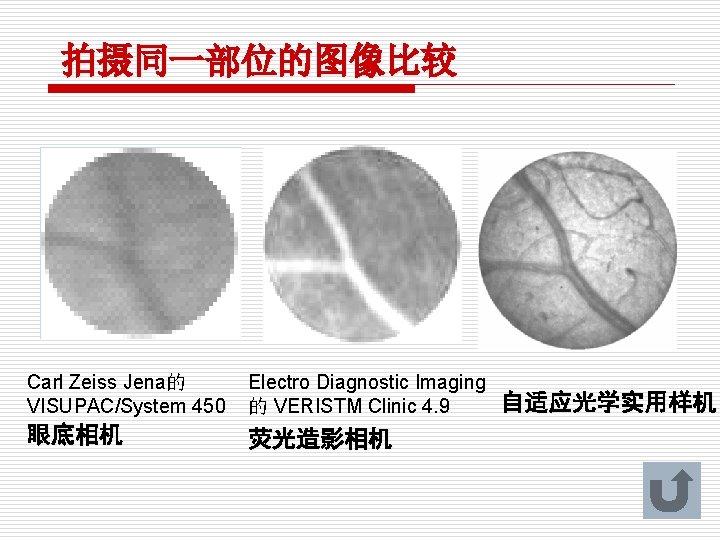

拍摄同一部位的图像比较 Carl Zeiss Jena的 VISUPAC/System 450 Electro Diagnostic Imaging 的 VERISTM Clinic 4. 9 眼底相机 荧光造影相机 自适应光学实用样机
