SESTAVLJENI LOK Tečaj za učitelje lokostrelstva Predavatelj: Tomaž Kirn Trener NAA in IBEP inštruktor

Allen Patent - 1967

SESTAVLJENI LOK

GEOMETRIJE SESTAVLJENIH LOKOV

ZNAČILNOSTI POSAMEZNIK GEOMETRIJ DEFLEKSNI ROČAJI IMAJO VEČJO NAPETOSTNO RAZDALJO – (BRACE HIGHT), MANJŠI POWER STROKE, VEČJO STABILNOST LOKA V ROKI, KER SO SEDEŽI KRAKOV ZA VRTIŠČEM LOKA V ROČAJU. RAVNI ALI STRAIGHT ROČAJI NAPETOSTNA RAZDALJA JE MANJŠA, POWER STROKE JE VEČJI KOT PRI DEFLEKSNEM LOKU, SEDEŽI KRAKOV SO V VRTIŠČU LOKA. REFLEKSNI ROČAJI NAPETOSTNA RAZDALJA JE ZELO MAJHNA, TUDI POD 6’’. POWER STROKE JE ZELO VELIK, SEDEŽI KRAKOV SO PRED VRTIŠČEM LOKA IN ZATO JE LOK MANJ STABILEN V ROKI.

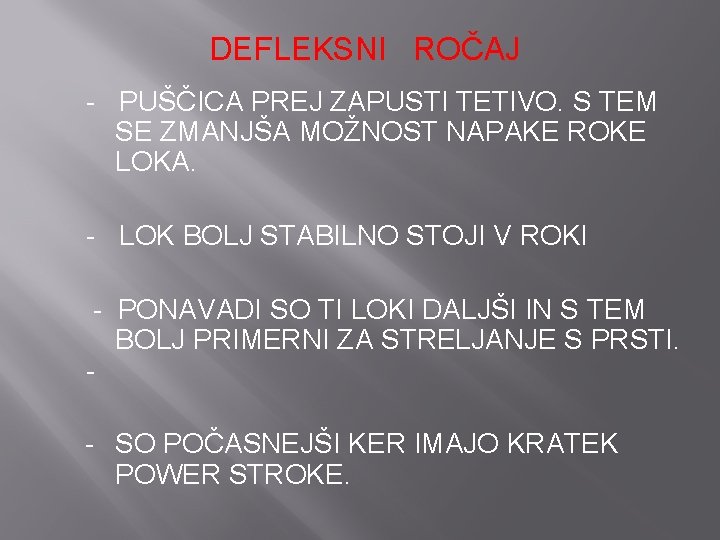

DEFLEKSNI ROČAJ - PUŠČICA PREJ ZAPUSTI TETIVO. S TEM SE ZMANJŠA MOŽNOST NAPAKE ROKE LOKA. - LOK BOLJ STABILNO STOJI V ROKI - PONAVADI SO TI LOKI DALJŠI IN S TEM BOLJ PRIMERNI ZA STRELJANJE S PRSTI. - SO POČASNEJŠI KER IMAJO KRATEK POWER STROKE.

REFLEKSNI ROČAJ - PUŠČICA JE DALJ ČASA NA TETIVI. POVEČA SE MOŽNOST NAPAKE ROKE LOKA. - LOK JE HITREJŠI ZARADI DALJŠEGA POWER STROKA.

RAVNI ROČAJ - JE KOMPROMIS MED REFLEKSNIM IN DEFLEKSNIM ROČAJEM.

GEOMETRIJA KOLES Okrogla kolesa Energija loka je prikazana v šrafiranem delu pod krivuljo

GEOMETRIJA KOLES Energijaska kolesa

GEOMETRIJA KOLES Speed Cam kolesa

Značilnost ekscentričnih koles Primerjava krivulje sestavljenega loka in ukrivljenega loka Vidimo, da imata loka pri isti primerjalni AMO točki merjenja 30’’ približno enako energijo, s tem da je pri ukrivljenem loku dosegla vršna moč preko 65#.

Značilnost ekscentričnih koles Primerjava krivulje sestavljenega lok in ukrivljenega loka enake vršne moči Vidimo, da imata loka pri isti primerjalni AMO točki merjenja 30’’ približno enako vršno moč, s tem da je pri ukrivljenem loku shranjeno manj energije pod krivuljo.

Primerjava diagramov posameznih koles Vidimo, da ima energijsko kolo zaradi strmejšega vzpona in hitrejšega padca v dolino on 10 do 15% več shranjene energije.

Primerjava diagramov posameznih koles Vidimo, da ima speed cam kolo zaradi strmejšega vzpona, dolgega vrha in izredno strmega padca v dolino do 30% več shranjene energije.

Značilnosti posameznih koles OKROGLA KOLESA - SO PO KONSTRUKCIJI NAJSTAREJŠA. ZNAČILNOST JIM JE, DA IMAJO PRECEJ ''MEHKO KRIVULJO'' IN DOLGO DOLINO. ENERGIJSKA KOLESA - IMAJO ŠE VEDNO OKROGLO KOLO NA STRANI TETIVE, IN ELIPTIČNO OBLIKO NA STRANI KABLA. KRIVULJA MOČI IMA NEKOLIKO BOLJ STRM VZPON IN HITREJŠI PADEC V DOLINO. VRHNI ALI ''PEAK'' JE NEKOLIKO PODALJŠAN. DOLINA JE PRECEJ KRAJŠA KOT PRI OKROGLEM KOLESU. POVRŠINA POD KRIVULJO POKAZUJE VEČ SHRANJENE ENERGIJE.

Značilnosti posameznih koles SPEED CAM KOLESA - IMAJO NEPRAVILNO OBLIKO KOLESA TAKO NA STRANI TETIVE KOT NA STRANI KABLA. IMAJO IZRAZITO STRM VZPON, DOLG VRŠNI DEL IN EKSTREMNO HITER PADEC. DOLINE PRAKTIČNO NI. TAKOJ NALETIMO NA STENO. ONE CAM KOLESA - IMAJO PODOBNO KRIVULJO KOT SPEED CAM KOLESA.

Razlika med Dual Cam in One Cam sistemom koles GLAVNA RAZLIKA MED DVOJNIMI ALI DUAL CAM KOLESI IN ONE CAM JE V TEM, DA ONE CAM LOKI UPORABLJAJO SAMO ENO EKSCENTRIČNO KOLO. ZGORNJE KOLO SLUŽI SAMO KOT ŠKRIPEC ZA PREUSMERITEV GIBANJA TETIVE. TETIVA NA EKSCENTRU JE VPETA NA ZUNANJE KANALE IN TO IZ ISTE SMERI – OD ZUNAJ. KABEL JE VPET NA ZGORNJI KRAK IN SE NA KOLO VPENJA V SREDNJI KANAL OD ZNOTRAJ. KONCEPT ONE CAM-A NAJ BI IZNIČIL PROBLEM SINHRONIZACIJE KOLES. PRI DUAL CAMU LAHKO PRIDE ZARADI RAZLIK V DOLŽINI KABLOV ALI OBREMENITEV NA ROČAJ DO ASINHRONEGA DELOVANJA KOLES. POVDARJENO JE BILO TUDI, DA JE POT NOCKA ALI ''NOCK TRAVEL'' PRI ONE CAMU POPOLNOMA RAVEN. TO NE VELJA POPOLNOMA. SAJ JE NOCK TRAVEL ODVISEN OD KONSTRUKCIJE KOLES IN SE GA DA DOSEČI TUDI NA DUAL CAMU. RES PA JE, DA ODPADE SINHRONIZACIJA KOLES. VENDAR IMA PA DRUGE POMANKLJIVOSTI. TETIVA JE IZREDNO DOLGA IN RAZTEZKI SO LAHKO PRECEJŠNJI. VEČJI PRIBLEM JE TA, DA SE S SPREMEBO DOLŽINE TETIVE SPREMENI VIŠINA NOCKING POINTA IN S TEM NASTAVITEV LOKA.

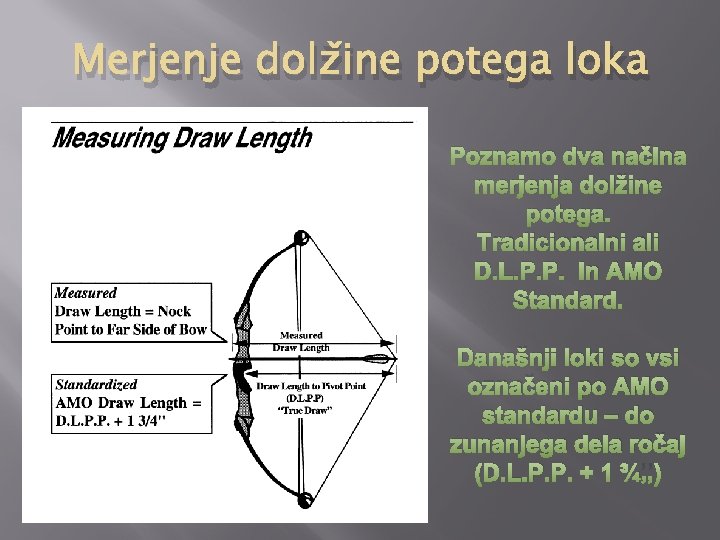

Merjenje dolžine potega loka Poznamo dva načina merjenja dolžine potega. Tradicionalni ali D. L. P. P. in AMO Standard. Današnji loki so vsi označeni po AMO standardu – do zunanjega dela ročaj (D. L. P. P. + 1 ¾’’)

Zakaj je pomembna dolžina potega ? Dolžina potega nam določa točko sidranja. Zato je potrebno natančno izmeriti potrebno dolžino potega in glede na njo izbrati lok. Najlaže določimo pravo dolžino potega z lokom, ki nima doline (ukrivljenim lokom ali sestavljenim lokom brez doline, kot sta Genessis ali Discovery). Dolžino potega izmerimo do zunanjega dela ročaja!

Lokostrelec s predolgim potegom

Lokostrelec s pravilno dolžino potega

In še od zadaj

Zakaj je pomembna dolžina potega ? Dolžina potega nam določa točko sidranja. Zato je potrebno natančno izmeriti potrebno dolžino potega in glede na njo izbrati lok. Najlaže določimo pravo dolžino potega z lokom, ki nima doline (ukrivljenim lokom ali sestavljenim lokom brez doline, kot sta Genessis ali Discovery). Dolžino potega izmerimo do zunanjega dela ročaja!

Zakaj ima lok enake moči in različnega potega različno izstopno hitrost ? Na diagramu vidimo razliko v shranjeni energiji med lokoma enake moči in 2’’ razlike v dolžini potega.

Delovni hod loka

Energija loka Iz diagrama vidimo, da je energija loka odvisna od štirih dejavnikov: 1. Vršne moči 2. Velikosti redukcije 3. Oblike kolesa – krivulje 4. Dolžine delovnega hoda

Krivulja napenjanja in krivulja proženja

Izkoristek sestavljenega loka ENERGIJA, KI JO VLOŽIMO V LOK SE NE PRENESE KOMPLETNO NA PUŠČICO. NEKAJ SE JO PORABI MED SAMIM PRENOSOM V SISTEMU ŠKRIPČEVJA, NEKAJ SE JO IZGUBI V VIBRACIJAH IN TOPLOTI. KAKŠEN JE IZKORISTEK LOKA LAHKO IZMERIMO S SLEDEČIM POSTOPKOM. IZMERIMO SHRANJENO ENERGIJO Z EASTONOVIM BOW FORCE MAPPERJEM. STEHTAMO IN IZSTRELIMO PUŠČICO SKOZI KRONOMETER. POTEM VNESEMO PODATKE V FORMULO: IZMERJENA ENERGIJA V LOKU = 57 foot-pouns MASA PUŠČICE = 500 grains HITROST PUŠČICE= 200 FPS ENERGIJA PUŠČICE (foot-pounds) = masa puščice (grains) X hitrost 2 /450240 IZ ZGORNJIH PODATKOV DOBIMO REZULTAT 44, 42 foot-pound ENERGIJE PUŠČICE. IZKORISTEK JE PRI TEJ KOMBINACIJI: 44, 42/57 x 100 = 77, 90%. IZ POIZKUSNIH IZRAČUNOV VIDIMO, DA SO IZKORISTKI LOKA VEČJI PRI TEŽJIH PUŠČICAH, KAR JE PO SVOJE LOGIČNO. LAŽJE PUŠČICE ABSORBIRAJO MANJ ENERGIJE IN POVZROČIJO VEČ IZGUB NA LOKU (VIBRACIJE, ZVOK. . . ). VENDAR PA VELIK IZKORISTEK NE POMENI TUDI VEČJO HITROST. POREBNO JE NAJTI OPTIMALNO RAZMERJE MED MASO PUŠČICE IN MOČJO LOKA.

Minimalna masa puščice Priporočljiva minimalna masa puščice po AMO in po IBO priporočilih.

Merjenje hitrosti loka po AMO in IBO standardu AMO standard IBO standard Moč loka 60# Moč loka 70# Dolžina potega 30’’ Masa puščice 540 grn. Masa puščice 350 grn.

Loki z vzporednimi kraki V ZADNJEM OBDOBJU SE POJAVLJA NOV TREND IN TO SO LOKI Z VZPOREDNIMI KRAKI. PROPAGIRAJO SE KOT HITRI LOKI Z MINIMALNIMI VIBRACIJAMI IN ODSUNI. O VIBRACIJAH BI SE DALO DEBATIRATI, A KAR SE ODSUNA TIČE JE STVAR POVSEM NA MESTU. FIZIKALNO GLEDANO, JE TA KONSTRUKCIJA IDEALNA. KRAKA SE GIBLJETA VERTIKALNO V NASPROTNI SMERI IN IZNIČITA ODSUN LOKA NAPREJ, KAR JE BIL PRIMER PRI PREJŠNJI GENERACIJI LOKOV.

Loki z vzporednimi kraki

SPIN ALI UPOGLJIVOST PUŠČICE Ø STATIČNI SPIN Ø DINAMIČNI SPIN

STATIČNI SPIN PUŠČICE JE UPOGIBNA VIŠINA PUŠČICE, KI JO PODPRTO NA 28'', NA SREDINI OBREMENIMO Z 880 g. RAZDALJA POVESA V COLAH JE STATIČNI SPIN PUŠČICE – 0. 57'' = SPIN 570.

DINAMIČNI SPIN PONAZARJA UPOGIB PUŠČICE OB SPROŽITVI LOKA, POTEM KO TETIVA PRENESE SHRANJENO ENERGIJO LOKA NA PUŠČICO. TO UPOGIB JE REZULTAT ABSORPCIJE ENERGIJE PUŠČICE PRI PROŽENJU. • • • VELIKOST UPOGIBA PA JE ODVISNA OD VEČ FAKTORJEV: KAKO JE BILA TETIVA SPROŽENA KOLIKO SILE JE BILO SPROŠČENO IN PO KAKŠNI KRIVULJI KAKŠNA JE TRDOTA PUŠČICE KAKŠNA JE MASA KONICE KAKŠNA JE MASA PERES IN JAHAČA VSAKA DODATNA MASA NA STRANI KONICE POVEČUJE DINAMIČNI SPIN IN VSAKA DODATNA MASA NA STRANI JAHAČA IN PERES (TUDI NOCKING POINTA – LOOP, OBROČKI. . . ) ZMANJŠUJE DINAMIČNI SPIN. VEČJA KOT JE LASTNA MASA PUŠČICE, VEČ ČASA IN ENERGIJE JE POTREBNO DA SE PUŠČICA SPRAVI V GIBANJE. VEČJA KOT JE MASA KONICE, VEČJI JE DINAMIČNI SPIN PUŠČICE.

DINAMIČNI SPIN PUŠČICE FAKTORJI DINAMIČNEGA SPINA • TRDOTA PUŠČICE • DOLŽINA PUŠČICE • MASA KONICE IN INSERTA • MASA JAHAČA IN PERES

DINAMIČNI SPIN TRDOTA PUŠČICE JE ODVISNA OD PREMERA TELESA, DEBELINE STENE IN UPORABLJENEGA MATERIJALA. DOLŽINA PUŠČICE PRI DALJŠI PUŠČICE JE EFEKT LOKA NA PUŠČICO IDENTIČEN POVEČANJU PODPORNE RAZDALJE PRI OBREMENITVI. VEČJA KOT JE PODPORNA RAZDALJA, VEČJI JE UPOGIB. ZATO MORAJO BITI DALJŠE PUŠČICE TRŠE.

MASA PUŠČICE VEČJA KOT JE MASA PUŠČICE, VEČJI JE ČAS POTREBEN ZA PREMIK PUŠČICE. ZATO MORA PUŠČICA ABSORBIRATI VEČ ENERGIJE DA SE PREMAKNE IN S TEM POSLEDIČNO VEČJO UPOGIBNO TRDNOST. MASA KONCE IN INSERTA MASA KONICE IN INSERTA IMA ZELO POMEMBNO VLOGO. VZTRAJNOST KONICE IN INSERTA POVZROČI, DA SE TELO PUŠČCICE PRI PROŽENJU UPOGNE. ZATO VELJA - VEČJA KOT JE MASA INSERTA IN KONICE – TRŠA MORA BITI PUŠČICA. MASA JAHAČA IN PERES MASA NA STRANI JAHAČA IN PERES ZMANJŠUJE UKLANJANJE PUŠČICE. ZATO VELJA – DODATNA OBTEŽITEV NA STRANI JAHAČA UTRJUJE PUŠČICO.

PRI IZBIRI PUŠČIC JE POMEMBNO UPORABLJATI DINAMIČNI SPIN! V ZADNJIH LETIH VEČINA TABEL ZA IZBIRO PUŠČIC UPORABLJA DINAMIČNI SPIN. ČE JE TABELA NAREJENA NA STATIČNI SPIN, POTEM JE PONAVADI SPODAJ DOPISANA FORMULA ZA IZRAČUN DINAMIČNE MOČI LOKA. TA FORMULA UPOŠTEVA VSE POSEBNOSTI RAZLIČNIH VRST LOKOV. PRI UPORABI TABELE SE JE POTREBO ZAVEDATI, DA JE TO LE IZHODIŠČE ZA PRAVILNO IZBIRO PUŠČIC. TABELA NI ZAKON! TABELA NE ZAJEMA VSEH INDIVIDUALNI POSEBNOSTI STRELCA, KI TUDI VPLIVAJO NA DINAMIČNI SPIN. �

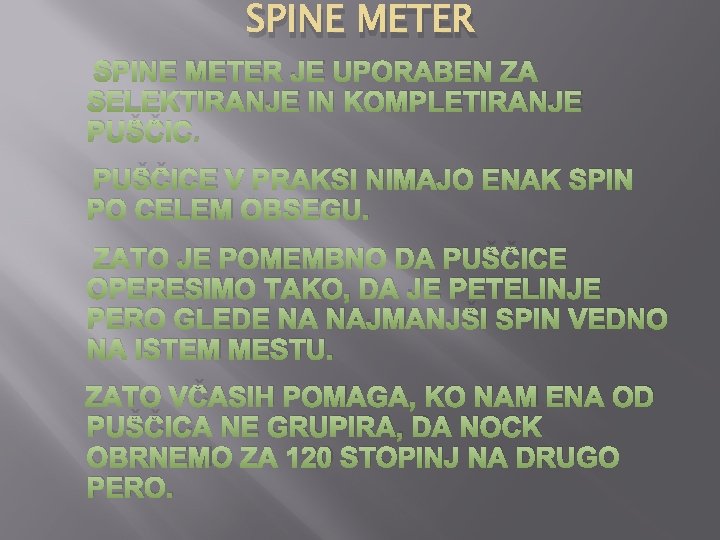

SPINE METER JE UPORABEN ZA SELEKTIRANJE IN KOMPLETIRANJE PUŠČICE V PRAKSI NIMAJO ENAK SPIN PO CELEM OBSEGU. ZATO JE POMEMBNO DA PUŠČICE OPERESIMO TAKO, DA JE PETELINJE PERO GLEDE NA NAJMANJŠI SPIN VEDNO NA ISTEM MESTU. ZATO VČASIH POMAGA, KO NAM ENA OD PUŠČICA NE GRUPIRA, DA NOCK OBRNEMO ZA 120 STOPINJ NA DRUGO PERO.

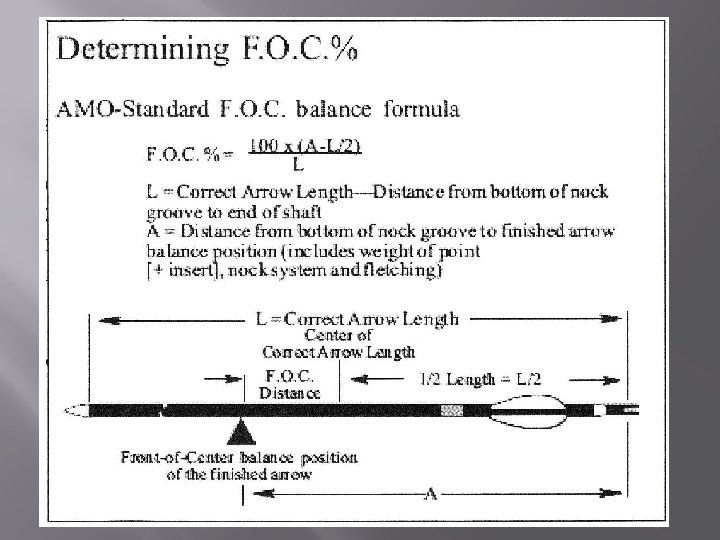

F. O. C. Puščice F. O. C. POMENI FRONT OF CENER. TO JE RAZDALJA URAVNOTEŽENOSTI PUŠČICE V PROCENTIH GLEDE NA CELOTNO DOLŽINO PUŠČICE (OD DNA GRLA JAHAČA DO KONCA TELESA PUŠČICE – BREZ KONICE).

Zakaj je pomemben F. O. C. VEČJI KOT JE FOC, VEČJA JE STABILNOST PUŠČICE GLEDE NA ZUNANJE VPLIVE (VETER, DEŽ). VELIKOST FOC-A JE ODVISNA OD MASE KONICE IN MASE PERES IN JAHAČA NA NASPROTNI STRANI. KONICA DOBI PROŽENJU DOLOČENO GIBALNO SMER IN ZARADI SVOJE MASE VZDRŽUJE TO SMER VES ČAS LETA. ZADNJI DEL – TELO IN PERESA PA JI SLEDIJO KOT VAGONI VLAKU. KONICA DEJANSKO VLEČE PUŠČICO ZA SEBOJ, SAJ PERESA ZARADI STABILIZACIJE ZAVIRAJO ZADNJI DEL PUŠČICE. ZATO JE FOC POMEMBEN PRI SPREMENLJIVIH VREMENSKIH POGOJIH NA ODPRTEM. PRI STRELJANJU V POLJSKIH DISCIPLINAH IN 3 D, JE FOC LAHKO MANJŠI, KER JE TEH VPLIVOV MANJ. ZATO IMAJO TI TEKMOVALCI NAČELOMA LAŽJE KONICE IN S TEM MANJŠI FOC, A PRIDOBIJO NA HITROSTI LOKA ZARADI MANJŠE MASE CELOTNE PUŠČICE. VEDNO JE POTREBNO NAJTI KOMPROMIS MED MASO KONICE IN CELOTNO MASO PUŠČICE IN S TEM HITROSTJO PUŠČICE.

Osciliranje puščice VSAKA PUŠČICA IMA GLEDE NA DIMENZIJO IN VGRAJENE KOMPONENTE DOLOČENO FREKVENCO OSCILIRANJA. PUŠČICA OSCILIRA OKROG DVEH TOČK, KI JIH IMENUJEMO NODI. PUŠČICA LAHKO OSCILIRA V HORIZONTALNI, VERTIKALNI ALI V OBEH SMEREH HKRATI. SMER OSCILACIJE JE ODVISNA OD SMERI IN KOTA SILE, KI DELUJE NA JAHAČ PRI PROŽENJU.

Arrow node analysis 2005 -04 -03 Arrows length diam Wood HPD X 7 1914 XX 75 2213 X 7 2314 Cartel Tri 700 ACE 520 ACC 560 ACE 520 cm inch 82. 0 32. 3 73. 1 28. 8 77. 7 30. 6 76. 2 30. 0 73. 7 29. 0 76. 9 30. 3 69. 7 27. 4 72. 3 28. 5 Arrow Feather Point weight Front node position Resonance weight Vane mm 8. 70 7. 61 8. 74 9. 05 5. 23 5. 58 6. 24 grams 32. 5 24. 4 28. 6 34. 1 18. 9 19. 0 21. 1 mm F 125 F 75 F 100 F 125 V 45 V 55 grams 8. 2 6. 5 8. 4 11. 7 6. 0 5. 8 6. 7 grains 126 100 129 180 92 89 103 cm 10. 5 8. 9 9. 1 7. 8 8. 6 9. 1 7. 9 % 12. 8 12. 2 11. 7 10. 2 11. 7 11. 8 11. 3 Rear node position cm 18. 5 15. 8 17. 2 16. 0 16. 5 18. 5 15. 3 % 22. 6 21. 6 22. 1 21. 0 22. 4 24. 1 22. 0 Frequency Hz 50. 4 65. 9 67. 0 68. 9 75. 8 79. 7 83. 5 5. 55 20. 0 V 55 7. 8 120 7. 6 10. 5 16. 8 23. 2 87. 6

POZICIJA NODOV PRI PRVEM UKLONU DA PUŠČICI SMER LETA. NODI SO VSESKOZI NA NAVIDEZNI LINIJI DO TARČE. IDEALNO BI BILO, ČE SI LAHKO PRIVOŠČIMO, DA SPREDNJA TOČKA NODA LEŽI NA LEŽIŠČU PRI POLNEM NATEGU. V TAKEM PRIMERU, JE TUDI MEREK MERILNE NAPRAVE PORAVNAN Z PUŠČICO. NIMA PA POZICIJA NODA VELIKEGA POMENA NA NATANČNOST STRELJANJA. VPLIV IMA SAMO V PRIMERU NEKONZISTENTNEGA NALAGANJA DLANI V ROČAJ ALI PRI ZVIJANJU ROČAJA V POTISNI TOČKI – PIVOT POINTU.

Ležišče puščice V OSNOVI SE PRI SESTAVLJENEM LOKU UPORABLJATA DVE VRSTI LEŽIŠČA – FIKSNI IN PADAJOČI. FIKSNO LEŽIŠČE PA JE LAHKO ZA STREL SKOZI ALI PA STREL PREKO. PREDNOST FIKSNEGA JE V TEM, DA IMA MANJ SESTAVNIH DELOV KI SE LAHKO POKVARIJO. OB PRAVILNO NASTAVLJENEM NOCKING POINTU DELUJE JO 100%. PREDNOST PADAJOČEGA RESTA JE V TEM, DA ZMANJŠA MOŽNOST KONTAKTA PUŠČICE OB PRELETU. AMPAK SAMO V PRIMERU, ČE JE PRAVILNO NASTAVLJEN!

ALI JE REST PRAVILNO NASTAVLJEN LAHKO UGOTOVIMO SAMO S HS KAMERO. PRAVILNA NASTAVITEV PA NI SAMO TO DA SE REST SPUSTI PREDEN PERESA PRIDEJO DO NJEGA, AMPAK ŠE BOLJ POMEMBNO JE, DA SE NE SPUSTI PREDEN PUŠČICA DOBI DOVOLJ HITROSTI ZA LET. KATERI JE BOLJŠI? TISTI, JE PRAVILNO NASTAVLJEN. DEJSTVO JE, DA 90% VRHUNSKIH TEKMOVALCE UPORABLJA FIKSNI REST. POSLUŽUJEJO SE PRAVILA ''KEEP IT SIMPLE''.

Drop Away Rest

Rest - strel skozi

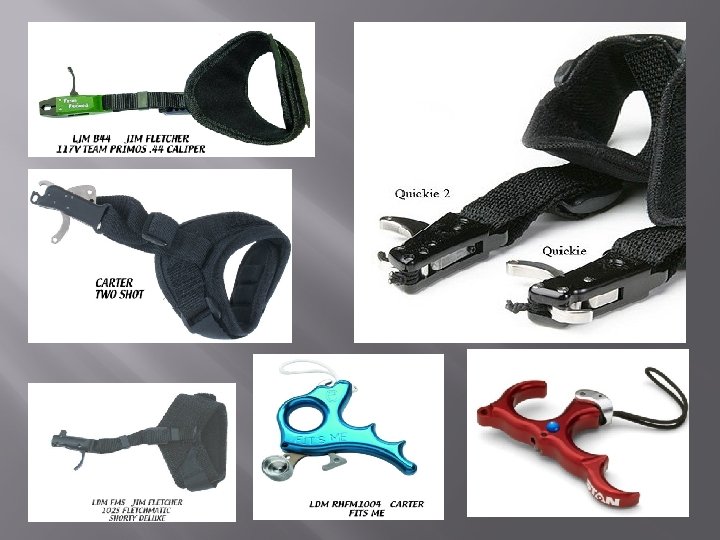

Sprožilci LOČIMO PRSTNE IN ZAPESTNE SPROŽILCE. PRSTNI SE LAHKO PROŽIJO S PALCEM, MEZINCEM ALI Z BACK TENSION. LAHKO JIH ZAPENJAMO Z ZANKO OKOLI TETIVE, DIREKTNO NA TETIVO ALI NA LOOP. ZAPESTNI SE PRAVILOMA PROŽIJO S KAZALCEM. ZAPENJAJO SE PRAV TAKO LAHKO Z ZANKO, DIREKTNO NA TETIVO ALI NA LOOP. KAJ JE BOLŠE? TO MORA ODKRITI VSAK SAM. V PRAKSI PA JE TAKO, DA Z BACK TENSION RELEASI NA VELIKIH TEKMOVANJIH ZUNAJ STRELJA MANJ LJUDI KOT JE PRSTOV NA ENI ROKI, V DVORANI PA BISTVENO VEČ.

Nocking Loop NOCKING LOOPI SO SE POJAVILI V 90. LETIH PREJŠNJEGA STOLETJA. V ZAČETKU NITI NISO BILI TAKO POPULARNI KOT V ZADNJIH LETIH. POPULARNOST JE PREDVSEM POSLEDICA, DA SO LOKI V ZADNJEM OBDOBJU PRECEJ KRAJŠI KOT SO BILI PREJ. TAKO JE KOT TETIVE PRI KRATKIH LOKIH BISTVENO BOLJ OSTER IN SEDENJE PUŠČICE NA TETIVI BOLJ OBČUTLJIVO. DRUGI POMEMBEN DOPRINOS PA JE V TEM, DA LOOP PREPREČUJE ZVIJANJE TETIVE V ČELJUSTI SPROŽILCA. PREDNOST LOOPA JE TUDI V TEM, DA TETIVO DRŽI V DVEH TOČKAH – NAD IN POD JAHAČEM. S TEM SILA TETIVE DELUJE BISTVENO BOLJ V OSI PUŠČICE.

V PRAKSI SE VČASIH POKAŽE, DA V DOLOČENIH PRIMERIH LAHKO UPORABIMO MEHKEJŠE PUŠČICE, KER SMO Z UPORABO LOOPA ODSTRANILI DOLOČENA STRANSKA NIHANJA TETIVE. PRI PREHODU NA LOOP SE MORAMO ZAVEDATI NEKAJ STVARI: - ZMANJŠAL SE BO NATEG - SPREMENILO SE BO SIDRANJE NA OBRAZU - POTREBNO BO SPREMENITI VELIKOST PEEPA, KER SE POVEČA ODDALJENOST TETIVE OD OBRAZA. TAKO JE POTREBNO VZETI V ZAKUP, DA BO POTREBNO NEKAJ ČASA DA SE NAVADIMO NA TO, IN TEGA NE DELAMO DAN PRED POMEMBNO TEKMO. NOCKING LOOP TUDI PREPREČUJE NASTANEK PREDUPOGIBA PUŠČICE PRI NATEGU ZARADI PREMAJHNEGA RAZMAKA V NOCKING POINTU. PRI UPORABI OBROČKOV ZA N. P. IN PREMAJHNEGA RAZMAKA MED NJIMA, LAHKO PRIDE PRI DO UPOGIBA PUŠČICE NAVZDOL. PO PROŽENJU SE TA UPOGIB ŠE POVEČA IN IZREDNO TEŽKO JE PRI TAKI NASTAVITVI UGLASITI LOK.

Primer vezave Nocking Loopa Za Loop se uporablja Prusikov vozelj Levo je primer kompletnega aluminijasteg a loopa, desno je primer loopa s sedežem jahača.

Premajhen razmak med zgornjim in spodnjim nocking pointom

Drsenje jahača pri strelu

Merilne naprave MERILNE NAPRAVE SE NE RAZLIKUJEJO BISTVENO OD UKRIVLJENEGA LOKA. SO BOLJ ROBUSTNE, DA LAHKO VZDRŽIJO VEČJO MASO ZARADI MERILNE LEČE.

Kukalo ali Peep KUKALA SLUŽIJO MERJENJU KOT ZADNJI MEREK PRI PUŠKI. KUKALO JE ENA VEČJIH PREDNOSTI V PRIMERJAVI Z UKRIVLJENIM LOKOM. UPORABLJATA SE DVE VRSTI KUKAL: - BREZ LEČE - Z LEČO LEČA SLUŽI ZA IZOSTRITEV SLIKE V MERILNI LEČI. ZARADI VEDNO VEČJIH POVEČAV MERILNIH LEČAH JE ZA IZOSTRITEV SLIKE POTREBNO UPORABITI KUKALO Z LEČO. VELIKOST ODPRTINE V KUKALU JE ODVISNA OD ODDALJENOSTI KUKALA OD OČESA. BLIŽJE KOT JE OČESU MANJŠA JE LAHKO ODPRTINA IN OBRATNO.

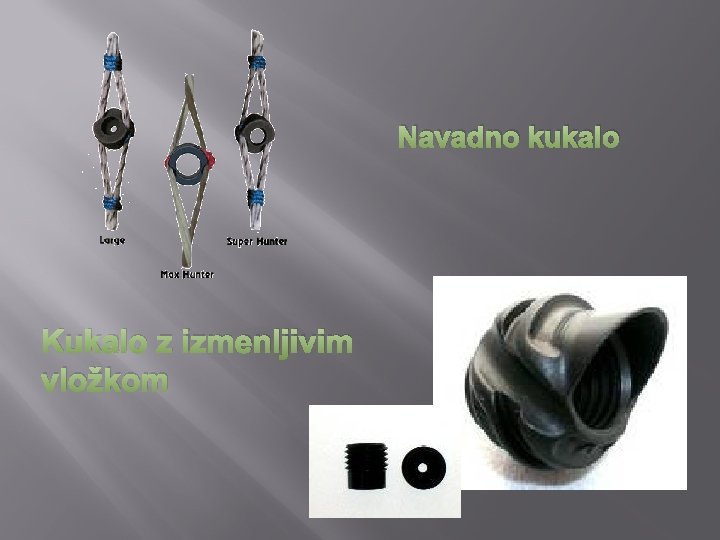

Kukalo z izmenljivim vložkom Navadno kukalo

Stabilizatorji V OSNOVI JE NAMEN STABILIZATORJEV UMIRITI LOK V FAZI IZSTRELITVE PUŠČICE. GLAVNI ALI MONO STABILIZATOR IMA FUNKCIJO, DA VRTIŠČE LOKA PRENESE NAPREJ PO OSI STABILIZATORJA. S TEM SE ZMANJŠA MOŽNOST TORZIJE V TOČKI POTISKA – PIVOT POINTA. (VRTENJA OKOLI VERTIKALNE OSI ROČAJA) STRANSKI STABILIZATORJI UMIRJAJO IN BALANSIRAJO LOK V VERTIKALNEM POLOŽAJU.

Primer klasične uporabe stabilizatorjev na sestavljenem loku

Uglaševanje sestavljenega loka Sinhronizacija koles LOK UGLAŠUJEMO VEDNO KOMPLETNO OPREMLJEN. PRVA STVAR, KI JO PREVERIMO JE SINHRONIZACIJA KOLES. ČE KOLESA NISO SINHRONA, JE VSAKO NADALJNO DELO BREZ POMENA IN IZGUBA ČASA. SINHRONA KOLESA ZMANJŠUJEJO NOCK TRAVEL IN S TEM LAŽJE NASTAVLJANJE LEŽIŠČA. KOLESA NASTAVIMO TAKO, DA HKRATNO ZDRSNEJO V DOLINO MORAMO ČUTITI KOT ''TRDNO'', BREZ PRESKAKOVANJA. ZA SINHRONIZIRANJE KOLES STA OBIČAJNO POTREBNA DVA ČLOVEKA. EDEN NAPENJA LOK MEDTEM KO DRUGI OPAZUJE ROTACIJO KOLES. ČE KOLESA PRIDETA DO BLOKADE SKUPAJ, JE SINHRONIZACIJA V REDU. ČE ENO KOLO PRIDE DO BLOKADE PREJ, POTEM TO KOLO PREHITEVE IN JE POTREBNO KABEL TEGA KOLESA PODALJŠATI ALI NASPROTNEGA SKRAJŠATI.

TA POSTOPEK DELAMO POČASI, KER ŽE OBRAT ALI DVA LAHKO PRECEJ VPLIVATA NA POZICIJO KOLESA. MAJHNE SPREMEMBE SINHRONIZACIJE JE MOGOČE NAREDITI TUDI S PREMIKANJEM TILLERJA LOKA. PRI SPREMEMBI TILLERJA PRIDE DO ROTACIJE CELEGA SISTEMA KOLES, KER SO KOLESA V ZAPRTEM SISTEMU. PAZITI PA MORAMO, DA TILLERJA NE PRESTAVIMO PREVEČ. PRAVILOMA SE TILLER NASTAVLJA NA “ 0” ZGORAJ IN SPODAJ, ALI SPODAJ DO ¼'' MANJ. PRI ONE CAM LOKIH MORAMO ZA OSNOVO KONTROLE TILLERJA VZETI LINIJO MED OSMI IN NE TETIVO, SAJ KOLESA NA ONE CAMU NISTA ENAKA. NAJLAŽE NAREDIMO TO TAKO, DA NAPNEMO NIT MED OSMI IN POTEM TO LINIJO VZAMEMO ZA REFERENCO.

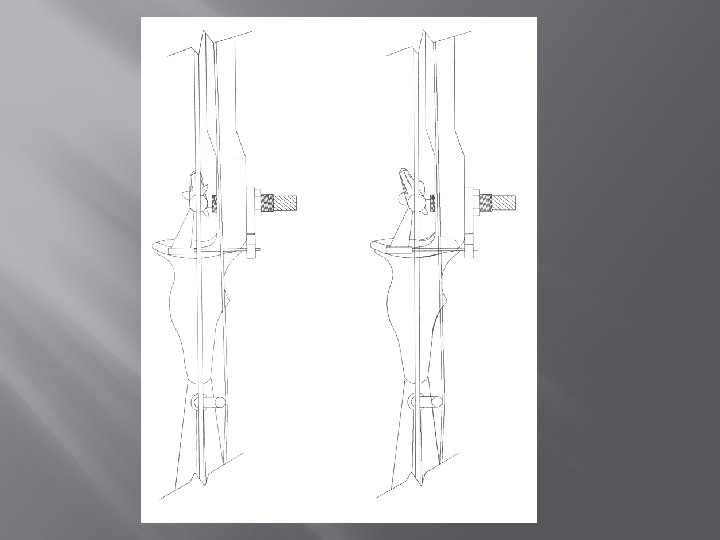

Nastavitev Nocking Pointa in Center. Shota ZA ZAČETEK NASTAVIMO NOCKING POINT NA ''0'', IN CENTERSHOT NA SREDINO LOKA. TO POMENI DA JE PUŠČICA NASTAVLJENA PRAVOKOTNO NA TETIVO IN PORAVNANO NA SREDINO ROČAJA. VEČINA NOVEJŠIH LOKOV IMA ŽE NA ROČAJU OZNAČENO VODORAVNICO IN SREDINO ROČAJA. TO JE IZHODIŠČE ZA ZAČETEK NASTRELJEVANJA. NAJPREJ VEDNO NASTAVLJAMO VIŠINO NOCKING POINTA! RAZLOG JE TA, DA NAJPREJ PO VIŠINI DOSEŽEMO ČIST PRELET PUŠČICE. KO SMO DOSEGLI PRAVILNO VIŠINO N. P. , NASTAVLJAMO CENTERSHOT. S PREMIKANJM LEŽIŠČA LEVO – DESNO NASTAVIMO ŠE CENTERSHOT.

Nastreljevanje loka ZA NASTAVLJANE SE OBIČAJNO UPORABLJATA DVE METODI: Ø PAPIRNI TEST Ø TEST Z GOLO PUŠČICO

Papirni test NAM POKAŽE SLIKO PUŠČICE KO IZLETI IZ LOKA. TEST OPRAVIMO 1, 5 DO 2 m OD LOKA SMER RAZTRGANINE NAM POVE V KATERO SMER MORAMO OPRAVITI KOREKCIJE. NAJPREJ ODPRAVIMO RAZTRGANINE GOR-DOL. NAVZGOR - (#3) , ČE NAM PUŠČICA TRGA NAVZGOR - (#3) JE TO ZNAK VISOKEGA N. P. POSTOPOMA ZNIŽUJEMO N. P. PO 1 - 1. 5 mm NAENKRAT, DOKLER NE ODPRAVIMO VERTIKALNE RAZTRGANINE. NAVDOL - (#2) , ČE NAM PUŠČICA TRGA NAVDOL - (#2) JE TO ZNAK NIZKEGA N. P. POSTOPOMA ZVIŠUJEMO N. P. PO 1 - 1. 5 mm.

LEVO – (#4) JE ZNAK TRGANJE V LEVO – (#4) PREMEHKE PUŠČICE ALI DOTIKANJA PUŠČICE NA RESTU ALI ROČAJU. NAJENOSTAVNEJŠA KONTROLA JE TA, DA ZMANJŠAMO MOČ LOKA ZA EN OBRAT IN ŠE ENKRAT PREVERIMO. ČE SE RAZTRGANINA ZMANJŠA JE PUŠČICA PREMEHKA, DRUGAČE IMAMO PROBLEM Z DOTIKANJEM. LEŽIŠČE PREMAKNEMO STRAN OD ROČAJA. DESNO – (#5) JE ZNAK PRETRDE PUŠČICE. TRGANJE V DESNO – (#5) POVEČAMO MOČ LOKA IN ŠE ENKRAT PREVERIMO. ZA TRDO PUŠČICO PREMAKNEMO REST PROTI ROČAJU LOKA. ''MERCEDES'‘ – (#1) ALI RAHLO PRI NASTAVITVAH POSKUŠAMO DOSEČI ''MERCEDES'‘ – (#1) (#6). >>VSE TO VELJA ZA DESNIČARJE! << GOR IN LEVO TRGANJE (1 cm) (#6) TAKA NASTAVITEV NAM ZAGOTAVLJA PRELET LEŽIŠČA BREZ DOTIKANJA ROČAJA LOKA ALI LEŽIŠČA PUŠČICE.

Test z golo puščico ZA TEST Z GOLO PUŠČICO POTREBUJEMO 3 GOLE PUŠČICE. TEST OPRAVLJAMO NA RAZDALJI 15 DO 20 m. USTRELIMO 3 OPERESENE IN NATO 3 ŠE GOLE PUŠČICE. ČE GOLE PUŠČICE ZADEVAJO VISOKO – DVIGNI N. P. , IN OBRATNO.

ČE GOLE PUŠČICE ZADEVAJO LEVO JE PUŠČICA TRDA. - POVEČAJ MOČ LOKA - POVEČAJ MASO KONICE - POMAKNI LEŽIŠČE PROTI ROČAJU ČE GOLE PUŠČICE ZADEVAJO DESNO JE PUŠČICA MEHKA - ZMANJŠAJ MOČ LOKA - ZMANJŠAJ MASO KONICE - POMAKNI LEŽIŠČE STRAN OD ROČAJA Postopek velja za desničarje!

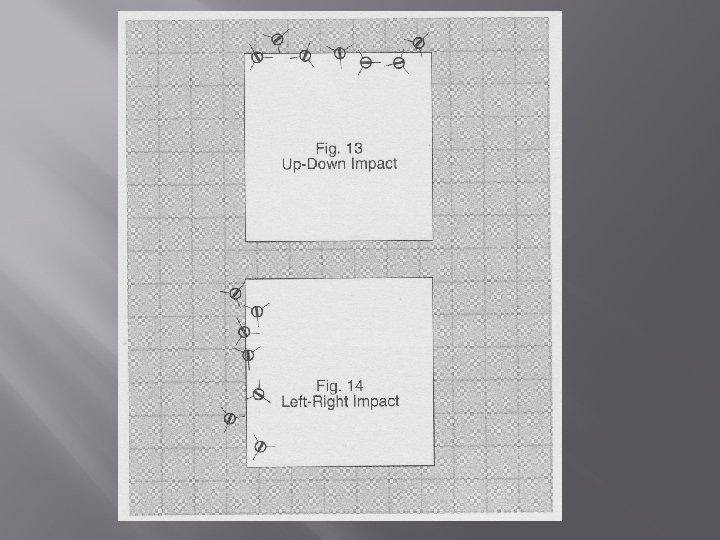

Fino uglaševanje loka TA TEST IZVEDEMO PO NASTAVITVAH S PAPIRNIM TESTOM ALI TESTOM Z GOLO PUŠČICO. TEST ZAČNEMO PRI RAZDALJI 10 DO 15 m. NA TARČI OZNAČIMO HORIZONTALNO IN VERIKALNO LINIJO V OBLIKI KRIŽA. UPORABLJAMO OPERESENE PUŠČICE. STRELJAMO 6 DO 8 PUŠČIC VZDOLŽ HORIZONTALNE LINIJE. ČE OPAZIMO RAZTROS PO VIŠINI, NAM TO DAJE ZNAK, DA IMAMO MAJHNO NETOČNOST V VIŠINI NOCKING POINTA. KOREKCIJO OPRAVIMO V ENO ALI DRUGO STRAN PO 0. 5 – 1 mm NAENKRAT IN PONOVIMO POSTOPEK. ČE SE RAZTROS POVEČA, IZVEDEMO KOREKCIJO V DRUGO STRAN. POTEM IZVEDEMO SERIJO STRELOV V VERTIKALNI LINIJI. V PRIMERU RAZTROSA LEVO – DESNO PREMIKAMO LEŽIŠČE LEVO ALI DESNO PO 0, 5 – 1 mm NAENKRAT IN PONOVIMO POSTOPEK. ČE SE RAZTROS POVEČA, IZVEDEMO KOREKCIJO V DRUGO STRAN.

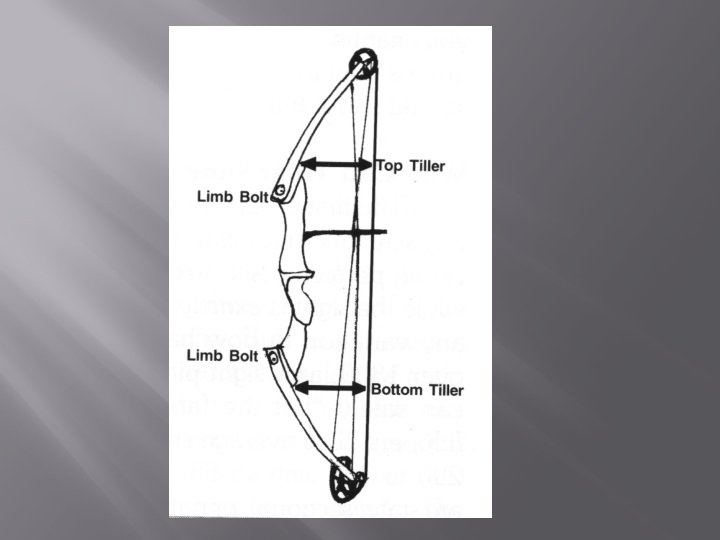

Fina nastavitev Tilerja Tiler nastavljamo zaradi boljšega sedenja/ležanja roke v ročaju. Da ugotovimo najprimernejšo nastavitev izvedemo testno streljanje na 9 papirnatih kožnikov velikosti 20 cm na razdalji 60 m. Streljamo po 6 puščic v seriji z naslednjimi nastavitvami:

1. Tiler zgoraj in spodaj 0 2. Tiler zgoraj + ¼ obrata 3. Tiler zgoraj + ½ obrata 4. Tiler zgoraj + ¾ obrata 5. Tiler zgoraj + 1 obrat 6. Tiler spodaj + ¼ obrata 7. Tiler spodaj + ½ obrata 8. Tiler spodaj + ¾ obrata 9. Tiler spodaj + 1 obrat Pred vsakim nastreljevanjem korigiraj NP in nastavi merilno napravo !

Po odstreljenih serijah bomo opazili, da so grupe na enem ali dveh testnih krogih bolše. Te nastavitve tilerja naj bi bile najprimernejše za vas.
