SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS SESSION 9. 2 Recommandations pour la mise au point des CCTP Formation mise au point en partenariat avec les experts bétons du Réseau des Laboratoires de l’Equipement
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Contexte Mise en application des normes européennes : produits, constituants, essais Mise en œuvre de la Directive Produits de Construction et du marquage CE Eurocodes : application mars 2010 Avenir incertain des CCTG pour les marchés publics de travaux Publication de guides techniques : alcali-réaction, Gel-dégel, RSI…
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Sommaire Chapitre 1 : Dispositions générales Chapitre 2 : Préparation du chantier Chapitre 3 : Matériaux Chapitre 4 : Exécution des travaux

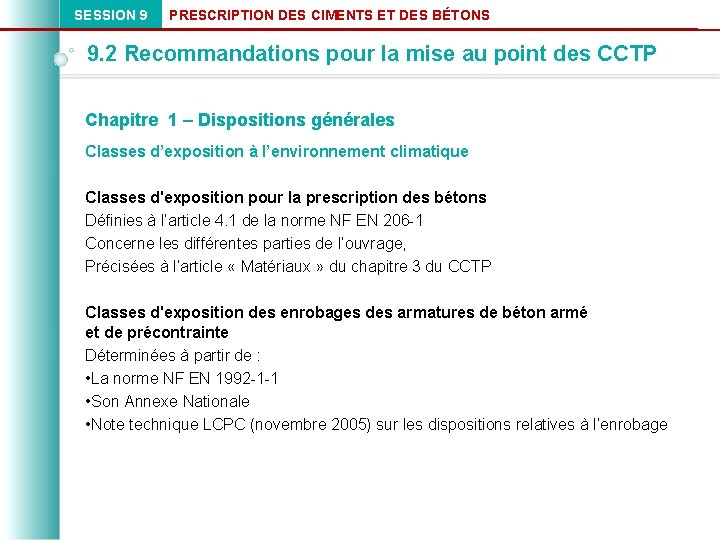

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Classes d’exposition à l’environnement climatique Classes d'exposition pour la prescription des bétons Définies à l’article 4. 1 de la norme NF EN 206 -1 Concerne les différentes parties de l’ouvrage, Précisées à l’article « Matériaux » du chapitre 3 du CCTP Classes d'exposition des enrobages des armatures de béton armé et de précontrainte Déterminées à partir de : • La norme NF EN 1992 -1 -1 • Son Annexe Nationale • Note technique LCPC (novembre 2005) sur les dispositions relatives à l’enrobage
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Niveau de prévention vis-à-vis des risques liés à l’alcali-réaction Préciser le niveau de prévention de l’ouvrage : A, B ou C Ouvrages d’art Niveau de prévention B = ouvrage courant Niveau de prévention C = ouvrage exceptionnel Référence “Recommandations pour la prévention des désordres dus à l’alcali-réaction” (LCPC 1994)

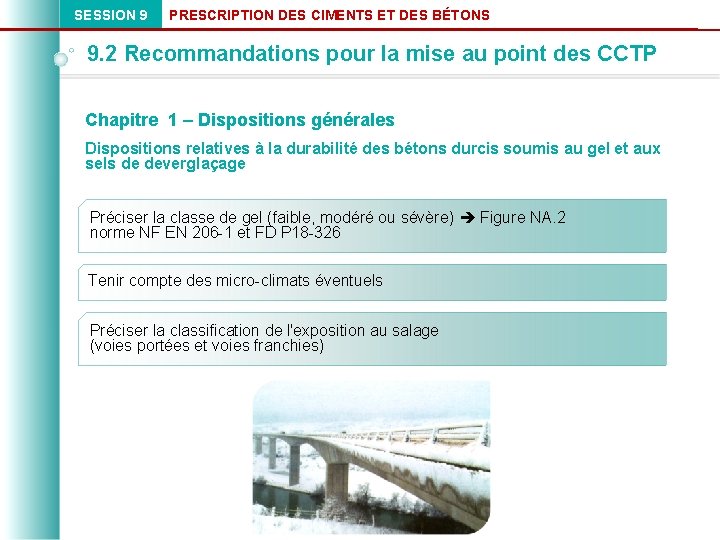

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Dispositions relatives à la durabilité des bétons durcis soumis au gel et aux sels de deverglaçage Préciser la classe de gel (faible, modéré ou sévère) Figure NA. 2 norme NF EN 206 -1 et FD P 18 -326 Tenir compte des micro-climats éventuels Préciser la classification de l'exposition au salage (voies portées et voies franchies)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Dispositions relatives à la durabilité des bétons durcis soumis au gel et aux sels de deverglaçage À défaut de données plus précises, pour les ouvrages situés sur les itinéraires à forte circulation (type RRN) Salage Zones de rigueur hivernale Peu fréquent H 1 Fréquent H 2 Très fréquent H 3 ou H 4 Préciser les degrés de saturation en eau du béton Modérée : surfaces verticales non directement soumises aux projections de sels Forte : surfaces sensiblement horizontales et surfaces verticales directement soumises aux projections de sels
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Dispositions relatives à la durabilité des bétons durcis soumis au gel et aux sels de deverglaçage n = nombre de jours de salage Salage peu fréquent : n < 10 H 1 Salage fréquent : 10 < n < 30 H 2 Salage fréquent : n < 30 H 3 et H 4 Carte de salage H 1 : salage peu fréquent H 2 : salage fréquent H 3 et H 4 : salage très fréquent
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Dispositions relatives à la durabilité des bétons durcis soumis au gel et aux sels de deverglaçage Classes d’exposition concernant la durabilité au gel

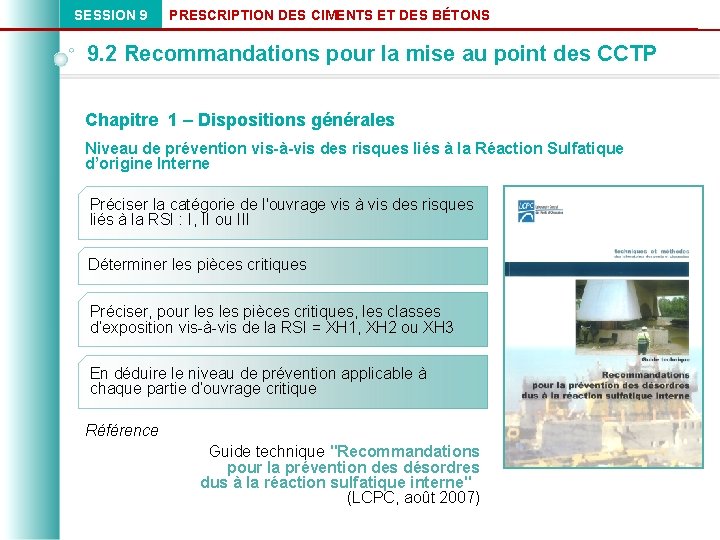

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Niveau de prévention vis-à-vis des risques liés à la Réaction Sulfatique d’origine Interne Préciser la catégorie de l'ouvrage vis à vis des risques liés à la RSI : I, II ou III Déterminer les pièces critiques Préciser, pour les pièces critiques, les classes d’exposition vis-à-vis de la RSI = XH 1, XH 2 ou XH 3 En déduire le niveau de prévention applicable à chaque partie d’ouvrage critique Référence Guide technique "Recommandations pour la prévention des désordres dus à la réaction sulfatique interne" (LCPC, août 2007)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Niveau de prévention vis-à-vis des risques liés à la Réaction Sulfatique d’origine Interne 4 niveaux de prévention : AS BS CS DS Selon la catégorie d’ouvrage Traduit le niveau de conséquences : I : faibles ou acceptables II : peu tolérables III : inacceptables ou quasi-inacceptables Selon la classe d’exposition vis-à-vis de la RSI XH 1 : sec ou humidité modérée XH 2 : alternance humidité/séchage, humidité élevée XH 3 : en contact durable avec l’eau

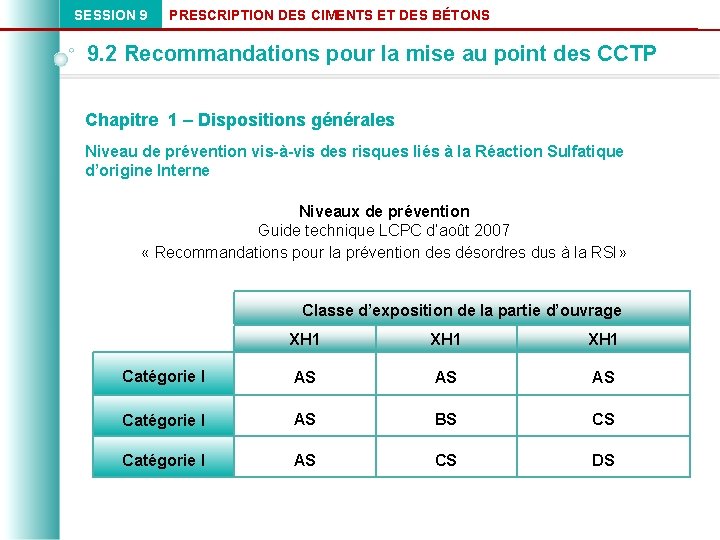

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Niveau de prévention vis-à-vis des risques liés à la Réaction Sulfatique d’origine Interne Niveaux de prévention Guide technique LCPC d’août 2007 « Recommandations pour la prévention des désordres dus à la RSI» Classe d’exposition de la partie d’ouvrage XH 1 Catégorie I AS AS AS Catégorie I AS BS CS Catégorie I AS CS DS
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Niveau de prévention vis-à-vis des risques liés à la Réaction Sulfatique d’origine Interne Exemple : viaduc supportant une RN Catégorie de l'ouvrage : III (conséquence inacceptable) À l'exception des parties d'ouvrage qui relèvent de la catégorie I (conséquences faibles) : bordures. . . Les parties en contact durable avec l’eau relèvent de la classe d’exposition XH 3 (niveau de prévention : Ds) : pieux de fondation et semelles Autres parties d’ouvrage : classe d’exposition XH 2 (niveau de prévention Cs)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Normes de dimensionnement : EUROCODE - NF EN 1990 : Base de calcul des structures - NF EN 1991 : Actions sur les structures - NF EN 1991 -1 : Actions générales parties 1 à 7 - NF EN 1991 -2 : Actions sur les ponts dues au trafic - NF EN 1992 : Calcul des structures en béton - NF EN 1992 -1 : Règles générales et règles pour le bâtiment - NF EN 1992 -2 : Pont en béton, calcul et dispositions constructives - NF EN 1997 : Calcul géotechnique - NF EN 1998 : Calcul des structures pour leur résistance aux séismes
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Durée d'utilisation de projet Ouvrages d'art = 100 ans Ouvrages courants = 50 ans Eurocode 2 Permet de dimensionner l’ouvrage pour une durée d’utilisation de projet donnée En modulant la valeur de l'enrobage des armatures

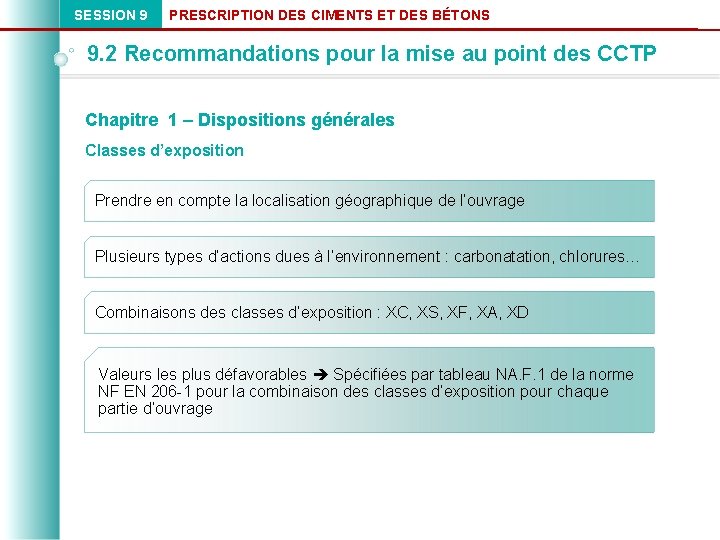

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Classes d’exposition Prendre en compte la localisation géographique de l’ouvrage Plusieurs types d’actions dues à l’environnement : carbonatation, chlorures… Combinaisons des classes d’exposition : XC, XS, XF, XA, XD Valeurs les plus défavorables Spécifiées par tableau NA. F. 1 de la norme NF EN 206 -1 pour la combinaison des classes d’exposition pour chaque partie d’ouvrage

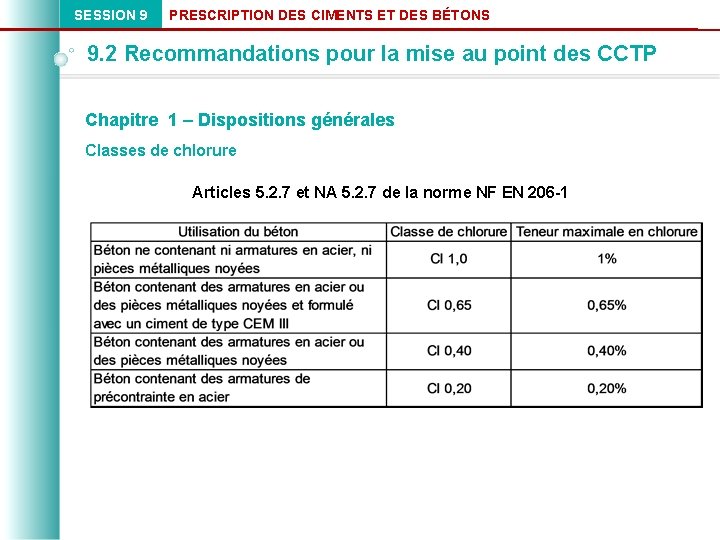

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 1 – Dispositions générales Classes de chlorure Articles 5. 2. 7 et NA 5. 2. 7 de la norme NF EN 206 -1
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 2 – Préparation du chantier Points d’arrêt liés à la mise en oeuvre du béton sur site Réception des centrales à béton Autorisation de réaliser les épreuves de convenance Acceptation de l'épreuve de convenance Acceptation de l’éventuel élément témoin Autorisation de bétonnage d'une partie d'ouvrage Autorisation de décintrement, de mise en tension d'un tronçon de tablier Acceptation, puis autorisation de déplacer un outil coffrant Autorisation de réaliser une dénivellation d’appui
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 2 – Préparation du chantier Points d’arrêt liés aux éléments préfabriqués en béton Réception de l’usine de préfabrication Autorisation de réaliser l'élément témoin Acceptation de l'élément témoin Autorisation d'expédier les éléments sur site Acceptation des éléments sur chantier

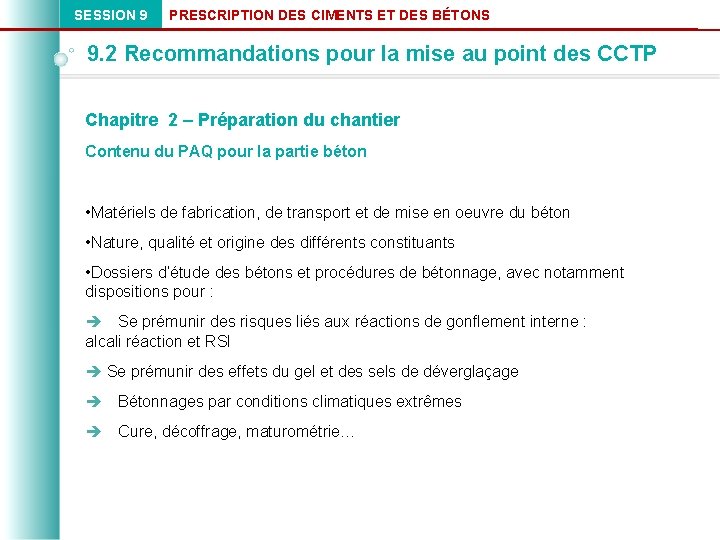

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 2 – Préparation du chantier Contenu du PAQ pour la partie béton • Matériels de fabrication, de transport et de mise en oeuvre du béton • Nature, qualité et origine des différents constituants • Dossiers d’étude des bétons et procédures de bétonnage, avec notamment dispositions pour : Se prémunir des risques liés aux réactions de gonflement interne : alcali réaction et RSI Se prémunir des effets du gel et des sels de déverglaçage Bétonnages par conditions climatiques extrêmes Cure, décoffrage, maturométrie…
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Bétons Conformes à la norme NF EN 206 -1 et à son annexe nationale et au Fascicule 65 La centrale à béton bénéficie de la certification NF BPE Pour chaque partie d'ouvrage définir un Béton à Propriétés Spécifiées (BPS) Prescription finale des bétons Doit être validée par le maître d’œuvre avant transmission au producteur
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Spécifications minimum d'un BPS, pour chaque partie d'ouvrage Classes d’exposition Classe de résistance à la compression Dimension maximale nominale des granulats Classe de teneur en chlorures Classe de consistance ou valeur cible de consistance Proposée par l’entreprise Exigences complémentaires à indiquer Rapport maximal “Eau efficace / Liant équivalent” Teneur minimale en liant équivalent Type de ciment particulier : PM / ES / CP… Caractéristiques complémentaires : G, G+S, RAG, LRE (limitation retrait), LH (limitation chaleur d’hydratation), EQP (qualité parements)…
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Exemple de spécification de BPS : pieux de fondation profonde (faible agressivité chimique)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Exemple de spécification de BPS : semelle de fondation enterrée de plus d’un mètre (sans agressivité chimique)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Exemple de spécification de BPS : pile soumise à projections de sels de déverglaçage, corniches, longrine d’ancrage des dispositifs de retenue… (gel sévère, salage très fréquent)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Exemple de spécification de BPS : tablier en béton précontraint (gel faible ou modéré, salage peu fréquent)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Spécifications des BPS Si agressivité chimique forte Nécessité d’une étude spécifique (cf FD P 18 -011) Bétons G et G+S Tenir compte des prescriptions complémentaires données dans les « Recommandations pour la durabilité des bétons durcis soumis au gel » (LCPC 2003) Nota - Pour les bétons ne relevant pas des classes XF 3, XF 4, ou XA, il est autorisé de modifier les spécifications relatives au dosage en liant équivalent sous réserve de justifier, par une approche performantielle validée, la durabilité du béton
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Résistances et consistance des BPS Résistances Déterminées à partir d'essais réalisés sur des éprouvettes cylindriques conformes à la norme NF EN 12390 -1 Consistance À proposer par l’entreprise, en fonction de la technique et des contraintes de mise en œuvre Pourra être spécifiée par une valeur cible Nota - Spécifier le type d’essai : affaissement pour classes S 1 à S 4, étalement au-delà
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Ciments Conformes aux normes : - NF EN 197 -1 - NF P 15 -317 (PM) - NF P 15 -318 (CP) - XP P 15 -319 (ES) Certification « NF - Liants hydrauliques » Prise en compte de l’agressivité chimique du milieu et de la prévention contre les risques liés à la RSI
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Constituants des bétons Granulats naturels courants conformes aux normes NF EN 12 620 et XP P 18 -545 « Certification NF - Granulats » ou procédure de contrôle équivalente Nota - Récupération des granulats sur l’installation de production, à partir des eaux de lavage : Pour les classes Rc > C 35/45 = interdite Pour les classes Rc < C 35/45 = autorisation si proportion de granulats récupérés < 5 % de la quantité totale de granulats et dispositions justificatives adaptées décrites dans le PAQ Catégories (codes) Bétons de classe Rc < C 35/45 : code B Bétons de classe Rc > C 35/45 : code A Nota - BAP et BHP : coefficient d’absorption < 2, 5 % sauf étude particulière justifiant du maintien de la rhéologie dans les conditions réelles de transport BAP = étendue de finesse et de la teneur en fine des sables au minimum de code B
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Constituants des bétons Eau de gâchage • Conforme à la norme NF EN 1008 • Eau potable : réputée conforme • Eau de mer : interdite • Eaux recyclées issues de la production des bétons : interdites en cas de bétons apparents Adjuvants • Conformes à la norme NF EN 934 -2 • Certification de conformité « NF - Adjuvants » • Vérification de la compatibilité des adjuvants entre eux, ainsi qu’avec le ciment et les additions (FS)
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Constituants des bétons Ajouts Conformes à la norme NF EN 206 -1 (NA 31. 4. 7 et 5. 1. 7) Non-nocivité à justifier : dossier d’étude, normes, essais spécifiques BAP : agents de cohésion ou agents de viscosité Agents “adjuvants” (rétenteur d’eau…) : NF EN 934 -2 Agent considéré comme ajout (selon NF EN 206 -1) : vérification de l’effet de l’agent de cohésion par un essai préliminaire et vérification que retrait béton non modifié Additions Conformes aux normes : NF EN 450 : cendres volantes, NF EN 13263 -1 : fumées de silice, NF P 18 -508 : additions calcaires, NF P 18 -509 : additions siliceuses, NF P 18 -506 : laitiers vitrifiés et broyés de haut fourneau classe B Certification de conformité : marque « NF - Additions » Si additions comme correcteur granulométrique : norme XP P 18 545 ou normes produits - En l’absence de normes, traiter les ultrafines comme des ajouts
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Constituants des bétons Compatibilité des différents constituants Choix de constituants compatibles : Granulats - Ciments - Additions - Adjuvants Quantité d’ions Cl- susceptible d’être solubilisée et rapportée à la masse de ciment Doit être conforme aux valeurs maximales spécifiées Teneurs en alcalins actifs en sulfates et en chlorures À communiquer au maître d’œuvre avec les fiches techniques
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Fabrication des bétons Centrale BPE bénéficiant du droit d’usage de la marque NF – BPE OU Centrale de chantier soumise à l’agrément du Maître d’œuvre Exigences complémentaires Rendre contractuelle l’annexe B relative à l’équipement et au fonctionnement des centrales de BPE du Fascicule 65 Gestion des produits pulvérulents et des adjuvants Bascules et doseurs volumétriques Malaxage des constituants Temps de malaxage = 55’’ au minimum avec pré-définition lors des épreuves d’études et calage lors des épreuves de convenance Pesées Enregistrement et fourniture des relevés des pesées
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Fabrication des bétons Dosage des constituants (les tolérances sur chaque gâchée sont réduites) Constituants Tolérances de dosage sur gâchée pour 90% des gâchées 100% des gâchées Ciment, eau d’ajout, addition, gravillons et sables principaux ± 2% ± 4% Gravillon intermédiaire Sable correcteur ± 10% ± 20% Adjuvant / ± 5% L'ajustement de la quantité d’eau est réduit à 10 l/m 3 Nécessité d’un contrôle renforcé de l’humidité des granulats et des sondes hygrométriques Livraison des bétons - Fourniture des bons de livraison avec les bons de pesées
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Épreuves d’étude – Épreuves de convenance Épreuves d’étude des bétons (à défaut de références probantes pour Rc > C 30/37) Préciser le contenu de l’épreuve (ex: étude de la sensibilité aux variations de dosage des constituants - formules dérivées…) Préciser les critères d’interprétation Epreuves de convenance Préciser le contenu de l’épreuve (ex : nombre de gâchées fabriquées, suivant que le béton dispose ou non de références probantes, contrôle de la durée de maintien rhéologique, vérification du rendement…) Préciser les critères d’interprétation Nota - Les résultats constituent un point d’arrêt - Si nécessité d’adaptation saisonnière de formule de béton, épreuves de convenance simplifiées complémentaires
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Epreuves de contrôle des bétons Réalisées dans le cadre du contrôle intérieur, sous la responsabilité de l’entreprise Spécification du type d'éprouvettes pour essais de compression Conservation éprouvettes sur chantier 15 -30°C- Démoulage sous 72 h maxi Indication des conditions de réalisation des essais (cf FD P 18 547) et des critères d’interprétation Spécificités bétons G et G+S – cf Recommandations Gel-dégel Lotissement Nombre n de prélèvements par lot Au minimum = 3 pour un lot de béton d’un volume < 100 m 3 + 1 par tranches de 100 m 3 supplémentaires ou fraction restante Lots homogènes, si possible coulés en une seule fois - Organiser les lots pour que les volumes correspondants > 20 m 3
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Armatures du béton armé Fournitures Armatures : conformes à la norme NF EN 10080 Ronds lisses Interdit en tant qu’armature structurelle (Eurocode 2) Aciers à haute adhérence (NF A 35 -016) Bénéficient d'une certification de conformité émanant d'un organisme certificateur (type AFCAB) Dispositifs de raccordement et d'ancrage des armatures Conformes aux normes NF A 35 -020, parties 1 et 2
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Armatures du béton armé Éléments préfaçonnés en atelier livrés sur chantier Conformes à la norme NF A 35027 Doivent bénéficier d'une certification de conformité émanant d'un organisme certificateur officiel : « Marque NF - Armatures » ou équivalent Si atelier non certifié Soumis à l’acceptation du Maître d’œuvre Mise en place Si l'entrepreneur n'exécute pas la pose des armatures Confier ces opérations à une entreprise bénéficiant d'une certification émanant d'un organisme de certification, type AFCAB « Pose d'armatures du béton » Si entreprise de pose pas certifiée Soumise à l'acceptation du Maître d’œuvre Nota - Calage des armatures obligatoire

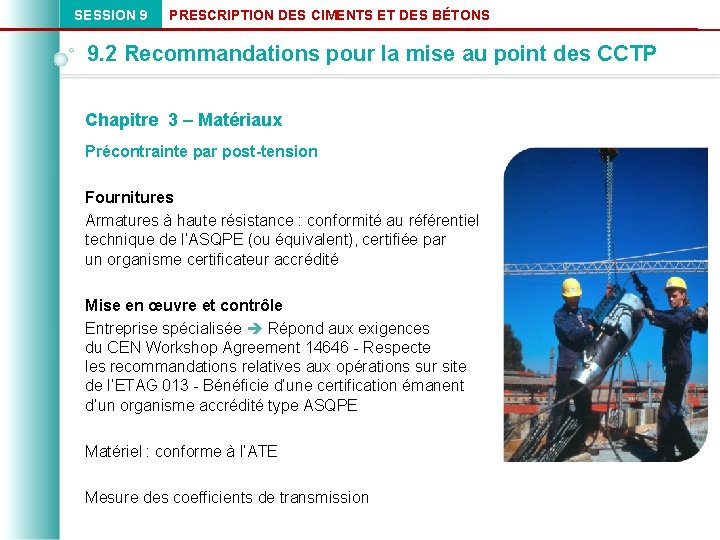

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Précontrainte par post-tension Fournitures Procédés de précontrainte : doivent bénéficier du marquage CE et donc d’un Agrément Technique Européen (ATE) Conduits : conformes aux normes NF EN 523 et 524, parties 1 à 6 Ancrages, coupleurs : soumis à l’acceptation du Maître d’œuvre
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Précontrainte par post-tension Fournitures Armatures à haute résistance : conformité au référentiel technique de l’ASQPE (ou équivalent), certifiée par un organisme certificateur accrédité Mise en œuvre et contrôle Entreprise spécialisée Répond aux exigences du CEN Workshop Agreement 14646 - Respecte les recommandations relatives aux opérations sur site de l’ETAG 013 - Bénéficie d’une certification émanent d’un organisme accrédité type ASQPE Matériel : conforme à l’ATE Mesure des coefficients de transmission

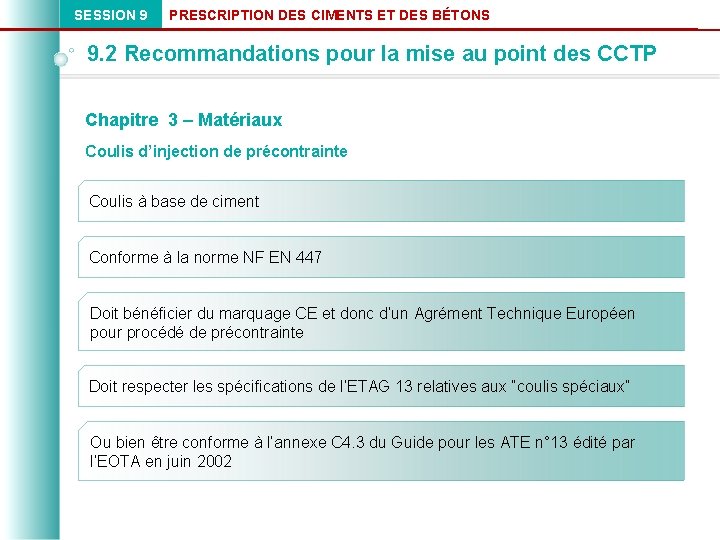

SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Coulis d’injection de précontrainte Coulis à base de ciment Conforme à la norme NF EN 447 Doit bénéficier du marquage CE et donc d’un Agrément Technique Européen pour procédé de précontrainte Doit respecter les spécifications de l’ETAG 13 relatives aux “coulis spéciaux” Ou bien être conforme à l’annexe C 4. 3 du Guide pour les ATE n° 13 édité par l’EOTA en juin 2002
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Coulis d’injection de précontrainte Matériel et procédure : agréés par le détenteur de l’ATE - Modalités des opérations d’injection soumises à l’acceptation du Maître d’Oeuvre Contrôle Epreuve de convenance obligatoire, avec en particulier : Essai de stabilité au tube incliné, sauf si essai probant datant de moins d’un an avec même entreprise, coulis et matériel - Mesure d’exsudation sur tube incliné de 1 m (projet de méthode d’essai des LPC) Essai sur tube incliné
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 3 – Matériaux Exemple de lotissement Fondations profondes : au maximum 3 pieux fabriqués dans la journée Semelles des appuis Appuis : au maximum 3 levées de pile Tablier caisson BP : au maximum une paire de voussoirs Eléments très exposés : au maximum l’équivalent de 3 jours de bétonnage Corniches préfabriquées : au maximum 6 éléments L’acceptation des lots relève du Maître d’œuvre Préciser les conditions d’intervention du contrôle extérieur Audit du laboratoire de contrôle, vérification de la traçabilité, vérification de l’application du PAQ et de l’exercice du contrôle intérieur, validation des résultats…
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 4 – Exécution des travaux Enrobage des armatures Cnom (plans d’exécution) = Cmin (adhérence, durabilité) + ∆Cdev (tolérances d’exécution) Enrobage nominal des armatures - Enrobage > à la dimension nominale D des plus gros granulats - Plafonné à 50 mm
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 4 – Exécution des travaux Enrobage des armatures Possibilités d’optimisation de l’enrobage (minimal ou nominal) Préciser les éventuelles réductions autorisées : ∆Cdur, st (par défaut 0 mm) : dans le cas d’aciers (type inox) dont la résistance à la corrosion aura été éprouvée pour la durée d’utilisation et dans les conditions d’exposition du projet ∆Cdur, add (par défaut 0 mm) : dans le cas de revêtements adhérents justifiés vis à vis de la pénétration des agents agressifs pendant la durée d’utilisation du projet ∆Cdev (par défaut 10 mm) : 5 mm si la conception et l’exécution sont soumis à un système d’Assurance Qualité incluant en particulier dessins de détail, la réception du ferraillage à la livraison et avant coulage, des mesures précises d’enrobage des armatures, la possibilité de rejeter des éléments non conformes…
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 4 – Exécution des travaux Mise en œuvre des bétons Préciser les prescriptions applicables : À la réalisation des reprises de bétonnage Au bétonnage par conditions climatiques extrêmes : temps chaud, temps froid À la protection des bétons aux jeunes âges À la cure Au décoffrage et au décintrement Nota - Prescriptions particulières pour les BAP : pressions sur coffrage, …
SESSION 9 PRESCRIPTION DES CIMENTS ET DES BÉTONS 9. 2 Recommandations pour la mise au point des CCTP Chapitre 4 – Exécution des travaux Durée de la cure Délai minimal de cure t (en °C) Rapide r 0, 5 Moyen 0, 5 > r 0, 3 Lent 0, 3 > r 0, 15 Très lent r < 0, 15 t 25 14 h 1, 5 j 2 j 25 > t 15 1 j 2, 5 j 4 j 5 j 15 > t 10 1, 5 j 4 j 7 j 9 j 10 > t 5 2 j 5 j 10 j 15 j Nota - Optimisation possible des durées par étude spécifique basée sur la maturomètrie Dans ce cas, la durée de cure correspond à la durée nécessaire à l’obtention d’une résistance de surface égale à 35 % de Rc 28 j SOMMAIRE SESSION 9 SOMMAIRE GÉNÉRAL
