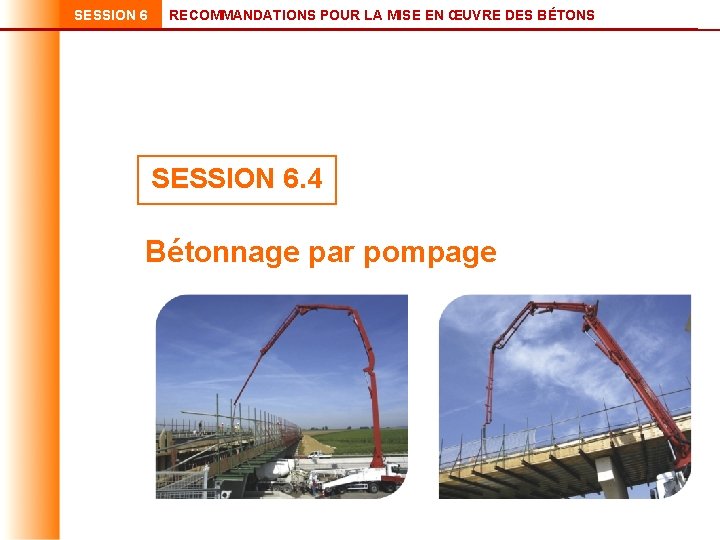

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS SESSION 6. 4 Bétonnage par pompage

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Éléments de marché Parc français 2 000 machines Bétonnage par pompage 7 millions de m 3 de béton = 20 % de la production du BPE Principaux domaines d’application Réalisation d’ouvrages de Génie Civil ou de bâtiments de grande hauteur Technique en constante évolution depuis quelques années Entreprises adhérentes au Syndicat National du Pompage de Béton (SNPB)

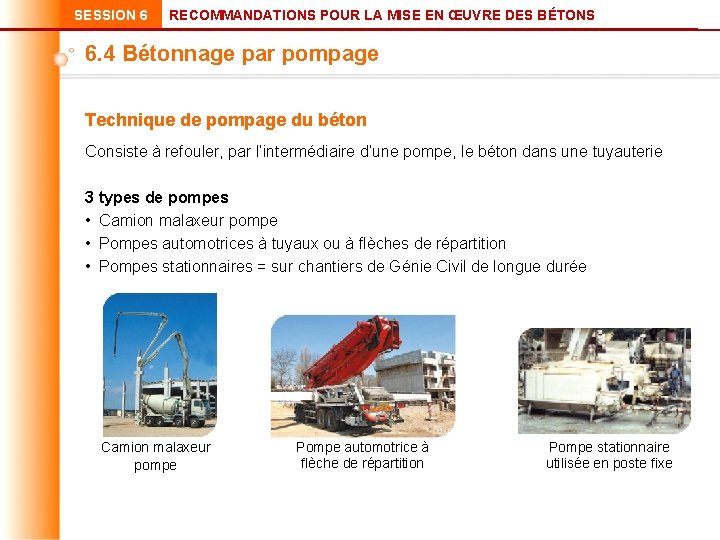

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Technique de pompage du béton Consiste à refouler, par l’intermédiaire d’une pompe, le béton dans une tuyauterie 3 types de pompes • Camion malaxeur pompe • Pompes automotrices à tuyaux ou à flèches de répartition • Pompes stationnaires = sur chantiers de Génie Civil de longue durée Camion malaxeur pompe Pompe automotrice à flèche de répartition Pompe stationnaire utilisée en poste fixe

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage VISUEL ? Différents types de pompes Pompes à piston Constituées par deux ensembles : piston - cylindre à commande hydraulique travaillant en alternance 1 er étape : la pompe aspire une charge de béton en provenance de la trémie d’approvisionnement 2 e étape : la pompe refoule sa charge dans le tuyau de transport Pompes adaptées pour grands débits et pompages sur de grandes distances Paramètres du débit de la pompe : diamètre du cylindre de la pompe - Course du piston - Nombre de cycles par minute - Pertes de charges lors de l’écoulement dans les conduites

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Différents types de pompes Pompes à rotor ou à tuyau écrasé Principe : béton introduit dans un tronçon de tuyau souple puis poussé par un système de galets Constituants de la pompe : • Trémie pour la réception du béton • Système de malaxage et d’alimentation à l’intérieur de la trémie • Tuyau souple torique constituant la conduite de pompage • Rotor à galets de caoutchouc diamétralement opposés ou ensemble de galets entraînés par deux chaînes • Conduite de refoulement VISUEL ?

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Matériel de pompage pour ouvrages d’art En général Pompes à pistons, automotrices à flèche de répartition. Flèches Supportent la tuyauterie métallique dans laquelle circule le béton Diamètre des tuyaux 125 mm en général En bout de flèche Tuyau flexible en caoutchouc armé pour faciliter la mise en place du béton dans le coffrage ou la zone à bétonner

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Choix du matériel de pompage Fonction : • De la partie d’ouvrage à bétonner • Des contraintes d’accessibilité du point de bétonnage • Des cadences de bétonnage souhaitées Longueur de flèche À adapter aux caractéristiques géométriques de l’ouvrage et à l’emplacement des pompes Choix du débit de la pompe Fonction de la capacité de production de la centrale BPE et du nombre de camions malaxeurs affectés à l’approvisionnement du chantier

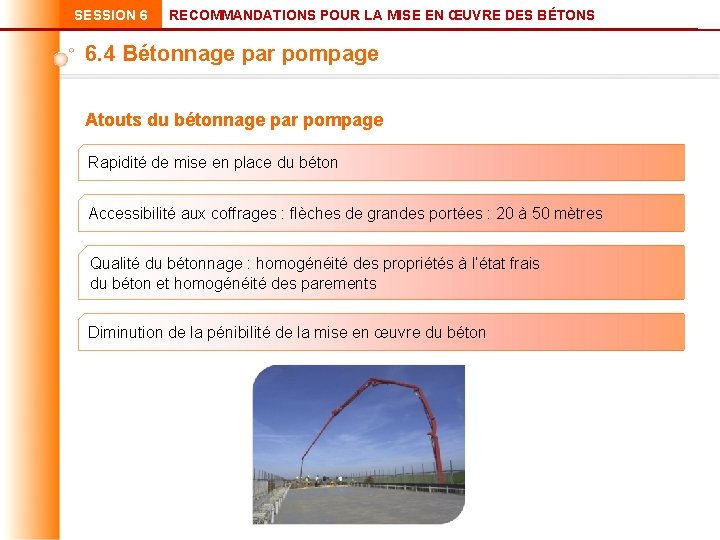

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Atouts du bétonnage par pompage Rapidité de mise en place du béton Accessibilité aux coffrages : flèches de grandes portées : 20 à 50 mètres Qualité du bétonnage : homogénéité des propriétés à l’état frais du béton et homogénéité des parements Diminution de la pénibilité de la mise en œuvre du béton

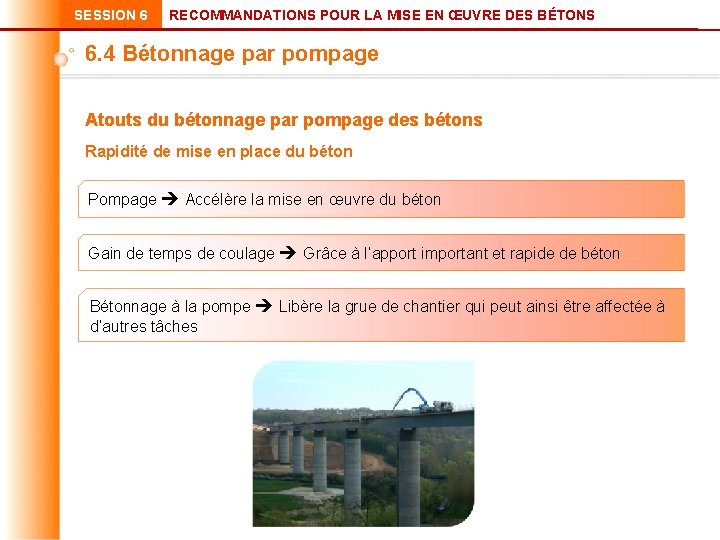

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Atouts du bétonnage par pompage des bétons Rapidité de mise en place du béton Pompage Accélère la mise en œuvre du béton Gain de temps de coulage Grâce à l’apport important et rapide de béton Bétonnage à la pompe Libère la grue de chantier qui peut ainsi être affectée à d’autres tâches

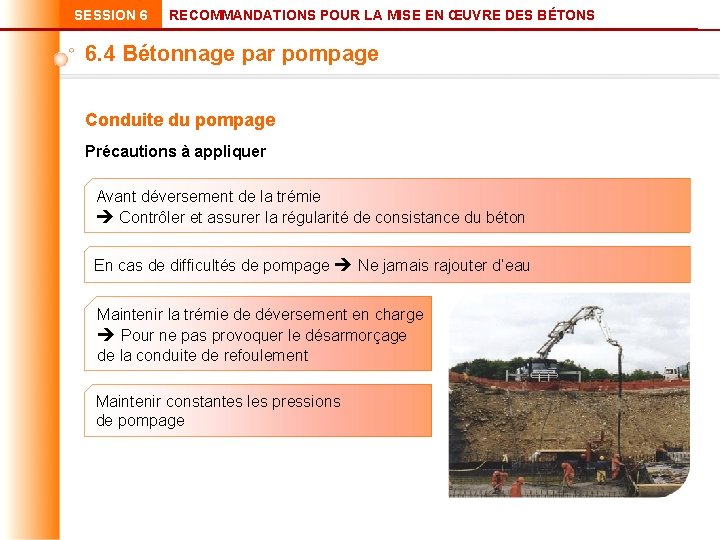

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Conduite du pompage Précautions à appliquer Avant déversement de la trémie Contrôler et assurer la régularité de consistance du béton En cas de difficultés de pompage Ne jamais rajouter d’eau Maintenir la trémie de déversement en charge Pour ne pas provoquer le désarmorçage de la conduite de refoulement Maintenir constantes les pressions de pompage

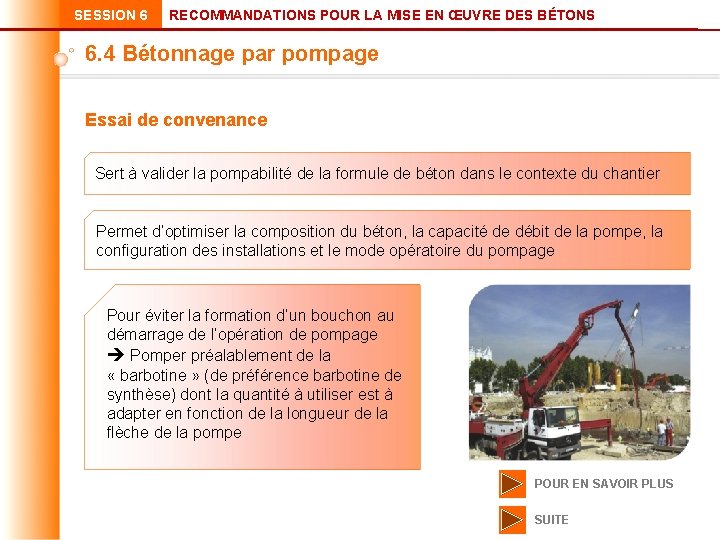

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Essai de convenance Sert à valider la pompabilité de la formule de béton dans le contexte du chantier Permet d’optimiser la composition du béton, la capacité de débit de la pompe, la configuration des installations et le mode opératoire du pompage Pour éviter la formation d’un bouchon au démarrage de l’opération de pompage Pomper préalablement de la « barbotine » (de préférence barbotine de synthèse) dont la quantité à utiliser est à adapter en fonction de la longueur de la flèche de la pompe POUR EN SAVOIR PLUS SUITE

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Calcul de la distance équivalente Si pompage avec dénivellation ou changement de direction, on évalue la distance équivalente de transport par la formule : Deq = L + 5 H + 10 C 1 + 5 C 2 Avec L = distance horizontale en mètres H = dénivellation en mètres vers le haut C 1 = nombre de coudes à 90° C 2 = nombre de coudes à 135° Longueurs maximales de pompage (cas courants) Horizontalement = 300 m Verticalement = 100 m RETOUR

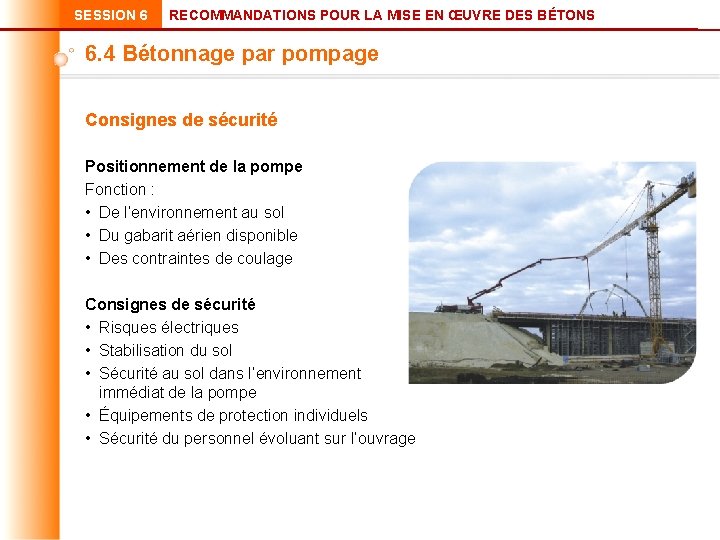

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Consignes de sécurité Positionnement de la pompe Fonction : • De l’environnement au sol • Du gabarit aérien disponible • Des contraintes de coulage Consignes de sécurité • Risques électriques • Stabilisation du sol • Sécurité au sol dans l’environnement immédiat de la pompe • Équipements de protection individuels • Sécurité du personnel évoluant sur l’ouvrage

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Prévention des bouchons Important Béton formulé en fonction de l’installation de pompage utilisée Risques Formation de bouchons dans les tuyauteries = pour bétons manquant de cohésion et présentant une tendance à la ségrégation Les 4 types de risques de bouchons : • Bouchons au démarrage • Bouchons en cours de pompage • Bouchons en phase de redémarrage • Bouchon en phase de nettoyage Pour éviter les bouchons de démarrage Utiliser une barbotine de synthèse

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage La norme NF EN 12001 Textes de référence La norme NF EN 12001 Publication AFNOR (août 2004) « Machines pour le transport, la projection et la distribution de béton et mortier par tuyauterie » « La présente norme spécifie les mesures techniques appropriées à prendre pour éliminer ou réduire les risques dus aux phénomènes dangereux significatifs »

SESSION 6 RECOMMANDATIONS POUR LA MISE EN ŒUVRE DES BÉTONS 6. 4 Bétonnage par pompage Risques électriques non évoqués dans la norme NF EN 12001 Actions du SNPB Questionnaire de prise de commande Evaluation de sécurité Détermination de la nature des risques Mesures à prendre Si risque électrique Obligation de suspendre la livraison BPE SOMMAIRE SESSION 6 SOMMAIRE GÉNÉRAL
