SESION 12 SISTEMA ELECTRICO SISTEMA ELECTRICO Entre los

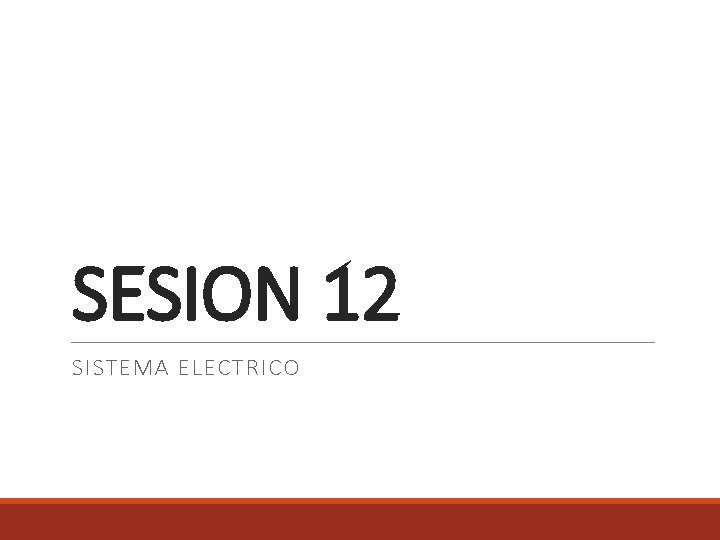

SESION 12 SISTEMA ELECTRICO

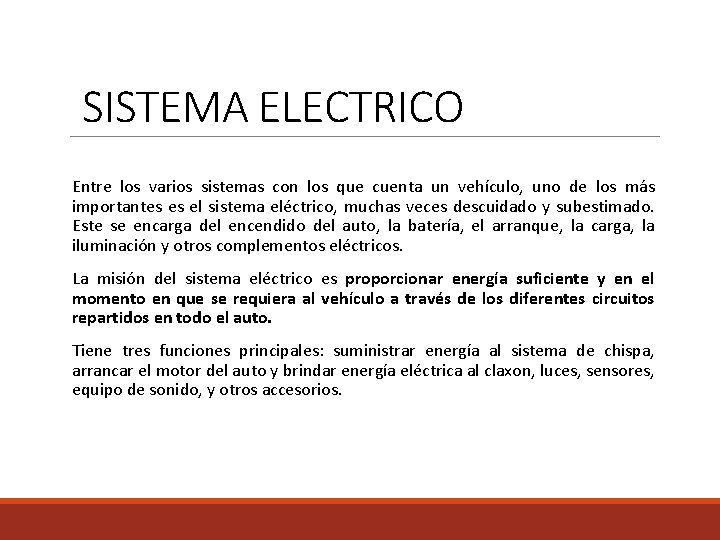

SISTEMA ELECTRICO Entre los varios sistemas con los que cuenta un vehículo, uno de los más importantes es el sistema eléctrico, muchas veces descuidado y subestimado. Este se encarga del encendido del auto, la batería, el arranque, la carga, la iluminación y otros complementos eléctricos. La misión del sistema eléctrico es proporcionar energía suficiente y en el momento en que se requiera al vehículo a través de los diferentes circuitos repartidos en todo el auto. Tiene tres funciones principales: suministrar energía al sistema de chispa, arrancar el motor del auto y brindar energía eléctrica al claxon, luces, sensores, equipo de sonido, y otros accesorios.

SISTEMA ELECTRICO Sin el no se tendría arranque o encender las luces. Está formado por: • Sistema de generación y almacenamiento. • Sistema de encendido. • Sistema de arranque. • Sistema de inyección de gasolina. • Sistema de iluminación. • Instrumentos de control.

SISTEMA ELECTRICO 1. SISTEMA DE GENERACIÓN Y ALMACENAMIENTO: Cuando se conecta este interruptor se establece una corriente y se pone en marcha el motor, la corriente será regulada en la salida del generador o alternador, de modo que cuando este, esté completamente cargado, no circule alta corriente por él y así protegerlo de una sobrecarga

SISTEMA ELECTRICO 2. SISTEMA DE ENCENDIDO: El sistema eléctrico de encendido del motor es el encargado de producir y distribuir la energía necesaria para la generación de esta chispa en cada bujía y con ello poder encender la mezcla y generar la combustión.

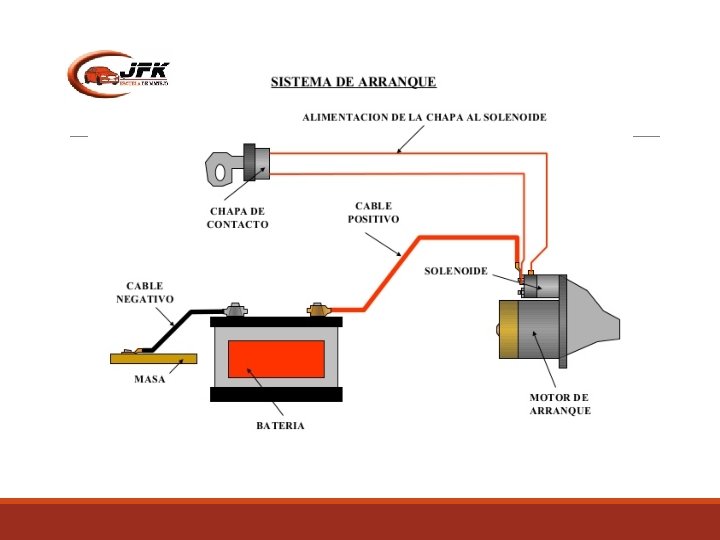

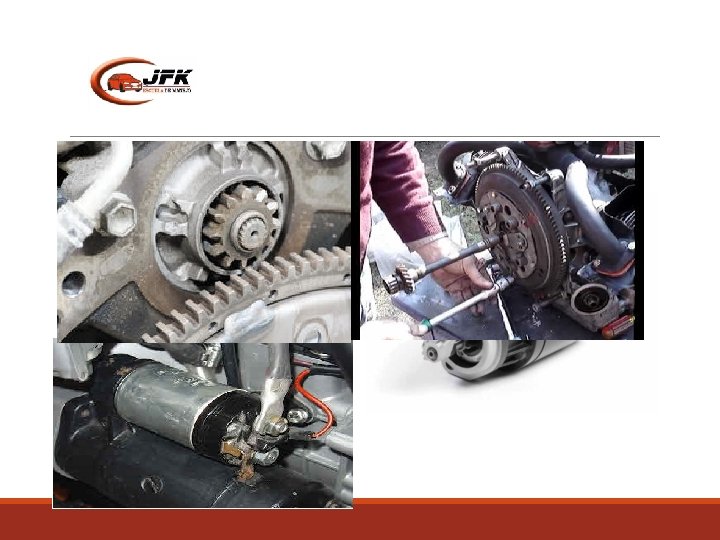

SISTEMA ELECTRICO 3. MOTOR DE ARRANQUE: En la actualidad todos los automóviles llevan incorporado el motor eléctrico de arranque, que ofrece unas prestaciones extraordinarias. El circuito eléctrico de arranque consta de batería, interruptor de arranque, conmutador y motor.

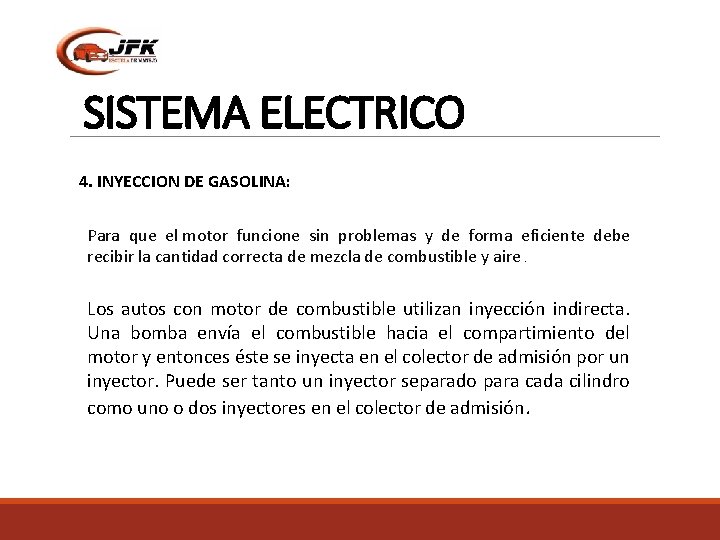

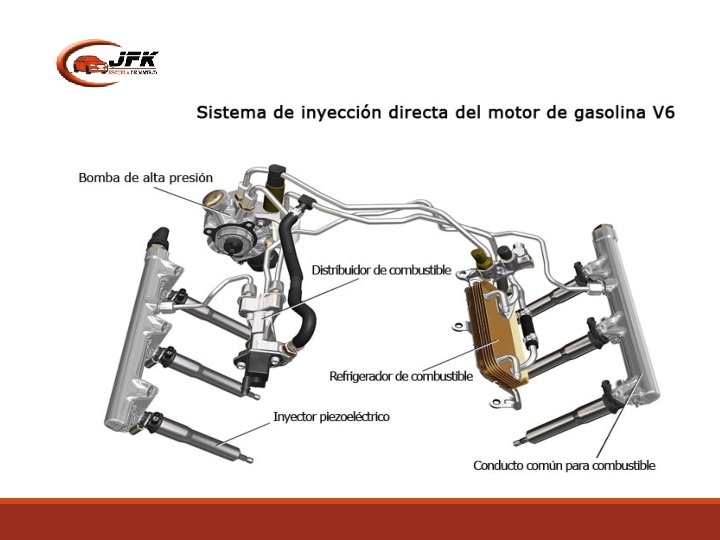

SISTEMA ELECTRICO 4. INYECCION DE GASOLINA: Para que el motor funcione sin problemas y de forma eficiente debe recibir la cantidad correcta de mezcla de combustible y aire. Los autos con motor de combustible utilizan inyección indirecta. Una bomba envía el combustible hacia el compartimiento del motor y entonces éste se inyecta en el colector de admisión por un inyector. Puede ser tanto un inyector separado para cada cilindro como uno o dos inyectores en el colector de admisión.

SISTEMA ELECTRICO Inyectores: El inyector es el encargado de pulverizar en forma de aerosol la gasolina procedente de la línea de presión dentro del conducto de admisión,

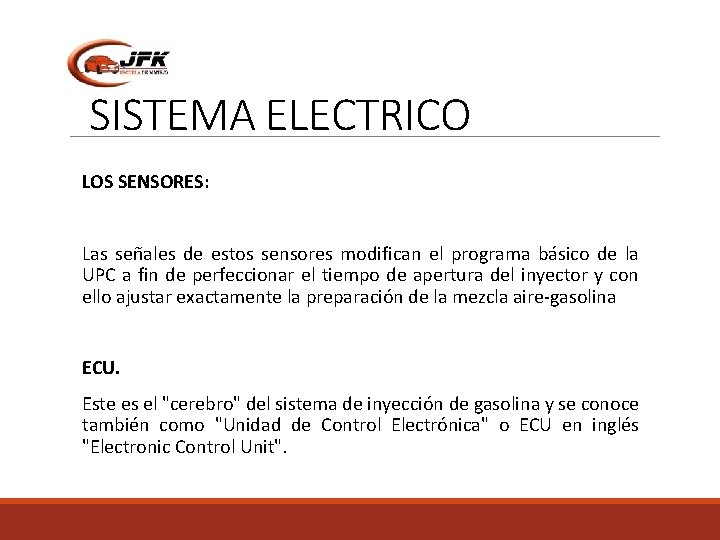

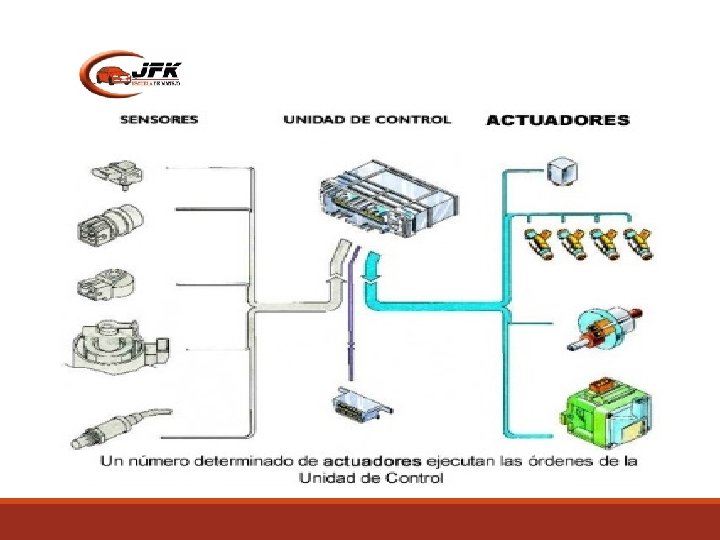

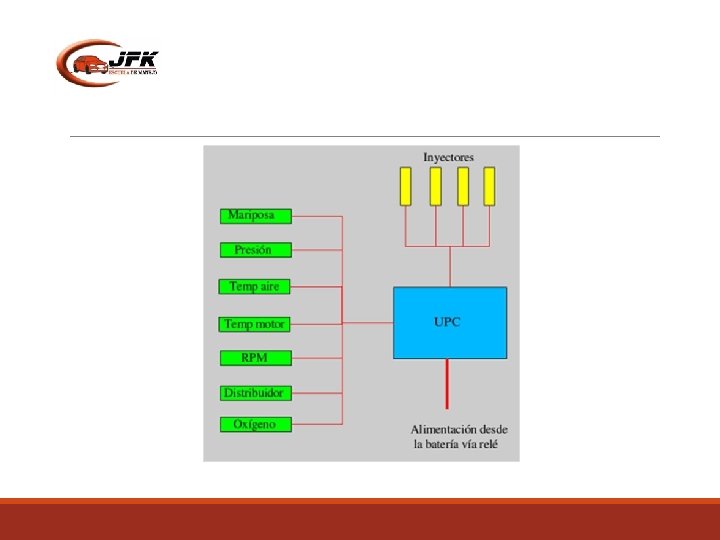

SISTEMA ELECTRICO LOS SENSORES: Las señales de estos sensores modifican el programa básico de la UPC a fin de perfeccionar el tiempo de apertura del inyector y con ello ajustar exactamente la preparación de la mezcla aire-gasolina ECU. Este es el "cerebro" del sistema de inyección de gasolina y se conoce también como "Unidad de Control Electrónica" o ECU en inglés "Electronic Control Unit".

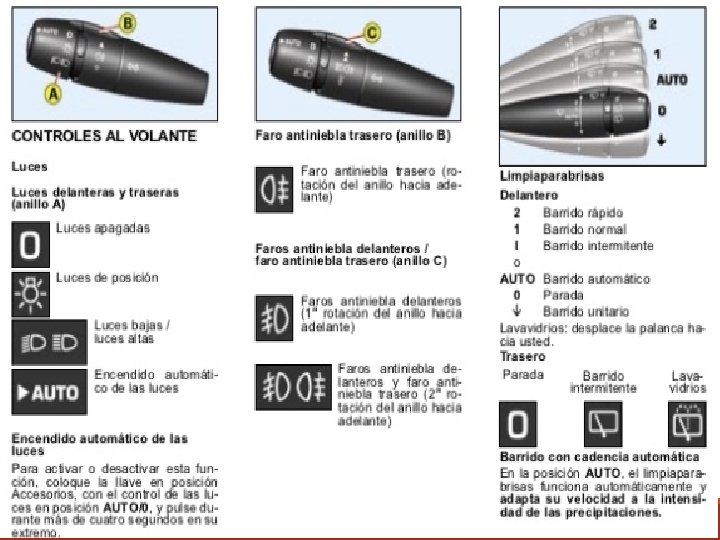

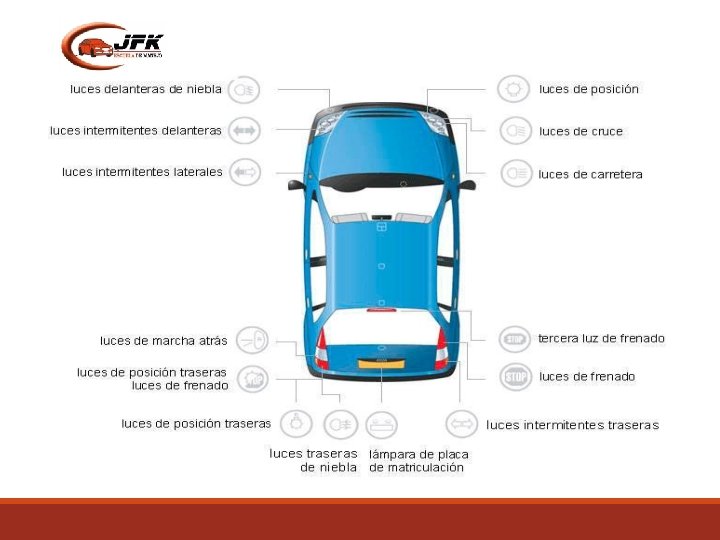

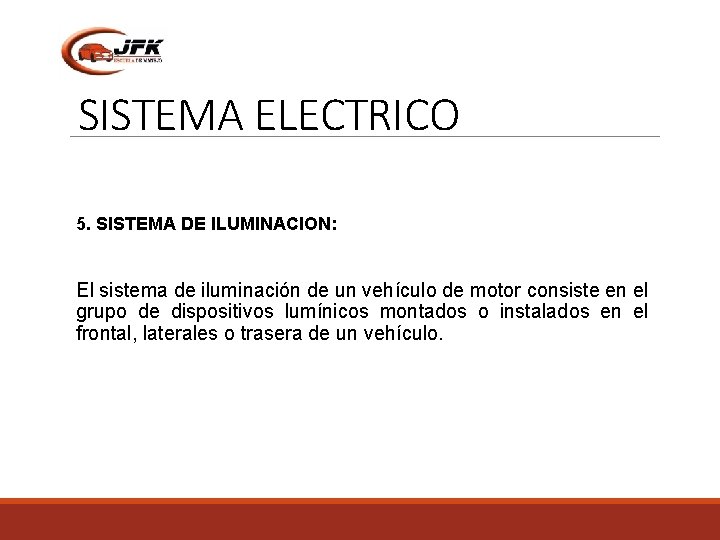

SISTEMA ELECTRICO 5. SISTEMA DE ILUMINACION: El sistema de iluminación de un vehículo de motor consiste en el grupo de dispositivos lumínicos montados o instalados en el frontal, laterales o trasera de un vehículo.

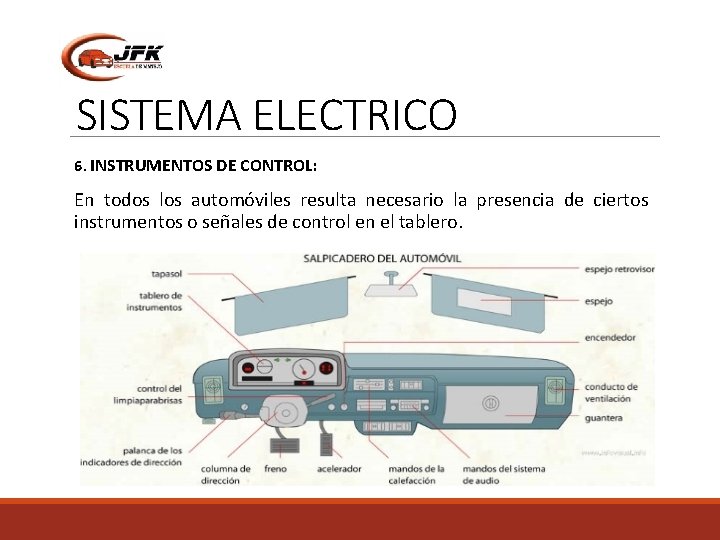

SISTEMA ELECTRICO 6. INSTRUMENTOS DE CONTROL: En todos los automóviles resulta necesario la presencia de ciertos instrumentos o señales de control en el tablero.

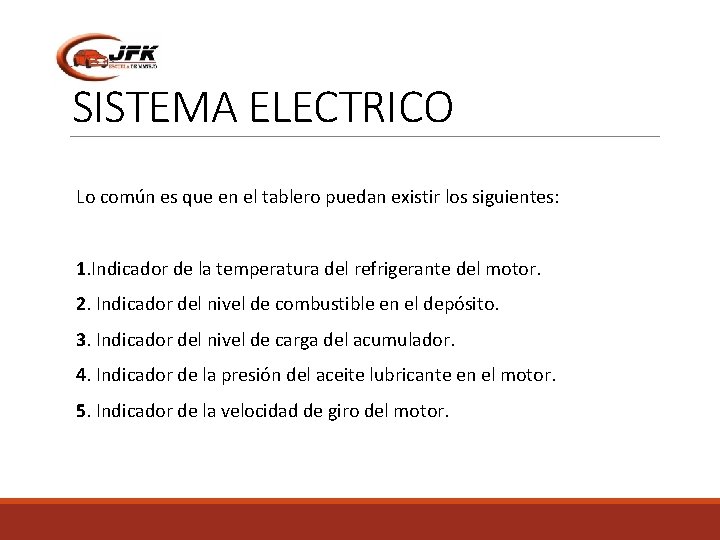

SISTEMA ELECTRICO Lo común es que en el tablero puedan existir los siguientes: 1. Indicador de la temperatura del refrigerante del motor. 2. Indicador del nivel de combustible en el depósito. 3. Indicador del nivel de carga del acumulador. 4. Indicador de la presión del aceite lubricante en el motor. 5. Indicador de la velocidad de giro del motor.

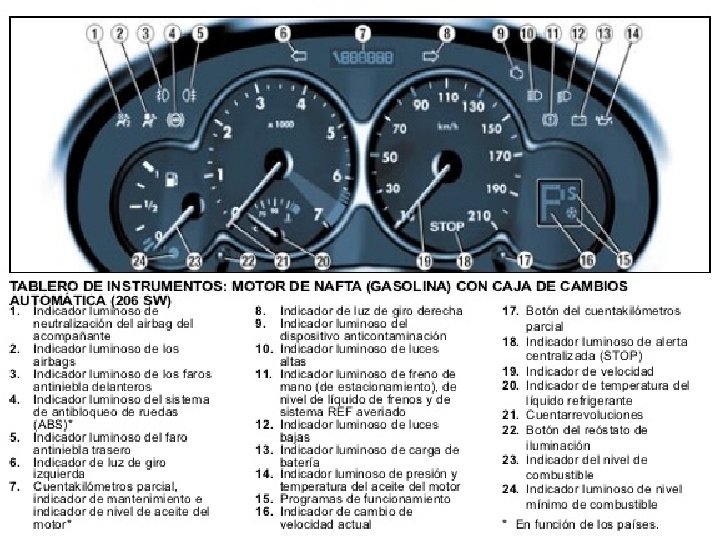

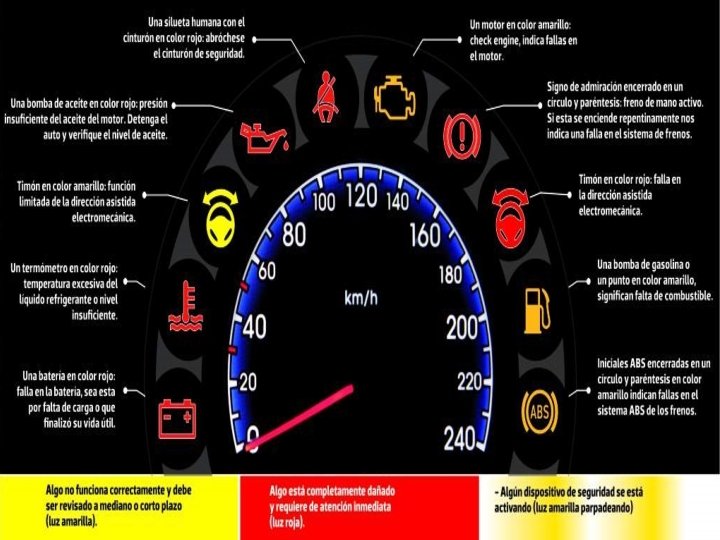

TABLERO DEL VEHICULO

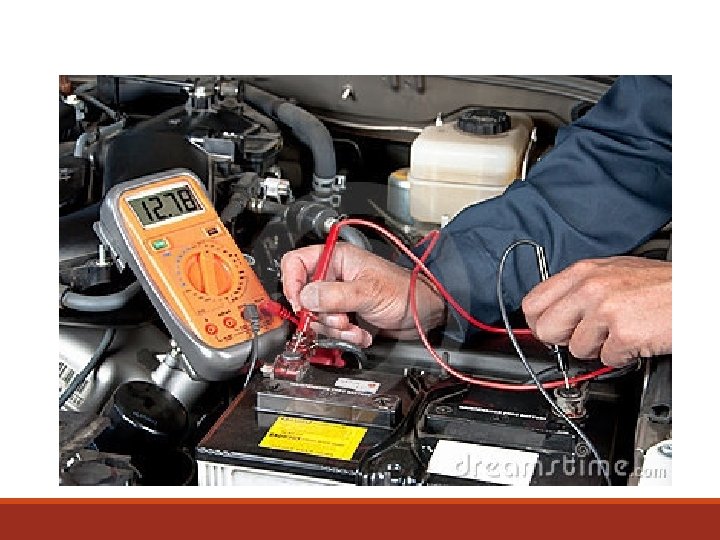

LA BATERIA Es la que proporciona energía eléctrica para las demandas del vehículo, partiendo de una energía química producida por la reacción de un electrolito (disolución de agua destilada y ácido sulfúrico), principalmente con el motor parado.

Como pasar energía a un vehículo.
